Opis wszystkich pinów Arduino Uno R3


Pomocna odpowiedź

Witajcie

Wczoraj odebrałem swoją płytkę, otworzyłem książkę "Arduino dla początkujących podstawy i szkice" Simona Monka wyd. Helion i zacząłem czytać. Na stronie 20 sekcja złącza zasilania czytamy : " Pozostałe piny w tej sekcji dostarczają prąd o odpowiednim napięciu ( 3,3 V, 5 V, GND i 9 V )" . Wziąłem okulary, lupę , płytkę i zacząłem czytać opis pinów sekcji zasilania i nie ma tam opisu 9 V. To jak to jest z tym zasilaniem 9 V jest, czy go nie ma ? Jestem początkujący więc wybaczcie jeśli czegoś nie kumam. I jeszcze jedno, gdzie można znaleźć opis funkcji wszystkich pinów umieszczonych wzdłuż dłużych boków płytki. Nie chodzi mi o normalne ANALOG IN, czy DIGITAL ( w tym PWM ) o GND ( masie ) nie wspomnę bo wiem do czego się ich używa, ale o SCL, SDA, AREF, IOREF

za pomoc serdeczne dzięki



Link to post
Share on other sites

@Wojtek65

4 minuty temu, Wojtek65 napisał:

To jak to jest z tym zasilaniem 9 V jest, czy go nie ma ?

Jest, a nawet 2 🙂 Jest tam pin Vin obok tych zasilających i na niego możesz podać 7-12V. Ale jest też złacze koncentryczne te po stornie USB i na nie też możesz podać 7-12V. Jest tam tylko drobny haczyk - pin Vin jest niezabezpieczony diodą, nie ma spadku na diodzie czyli można zasilać nieco niższym napięciem niż minimalne 7V.

6 minut temu, Wojtek65 napisał:

gdzie można znaleźć opis funkcji wszystkich pinów umieszczonych wzdłuż dłużych boków płytki.

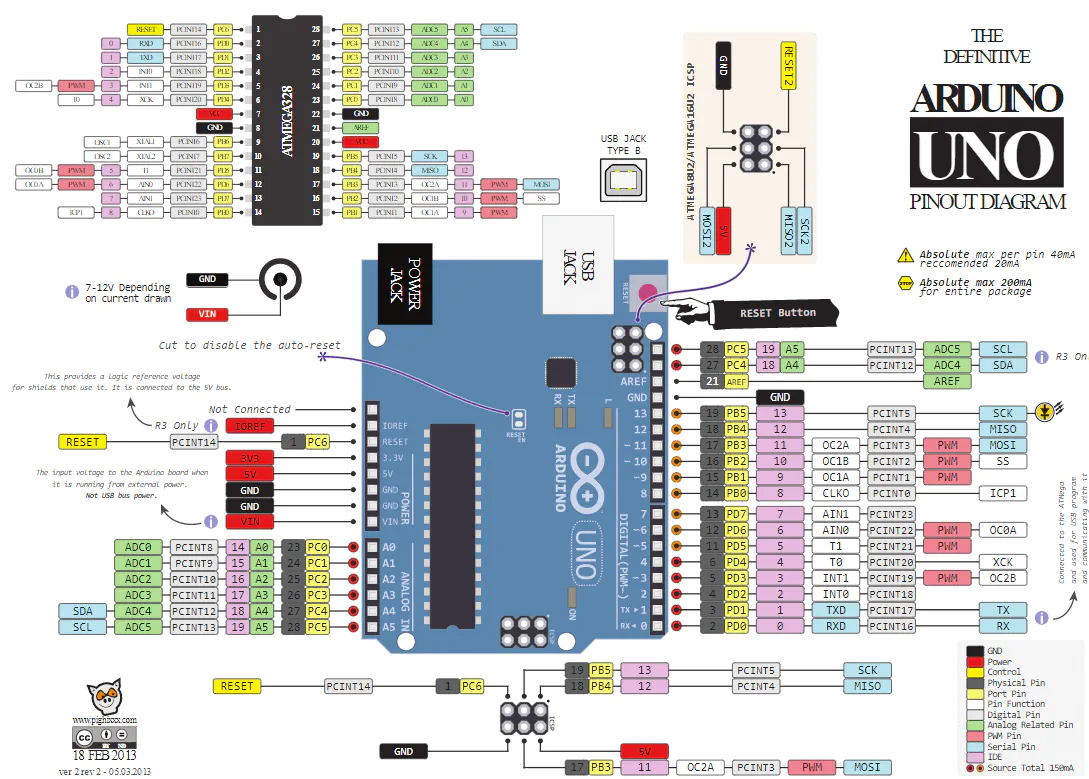

Tu już trzeba poszukać tzw. pinoutu. Może być z dokumentacji albo zwyczajnie: "Google grafiki > Arduino UNO pinout" i np. to:


  • Lubię! 1
