Sprawdzenie poprawności zmontowania układu na płytce stykowej


Pomocna odpowiedź

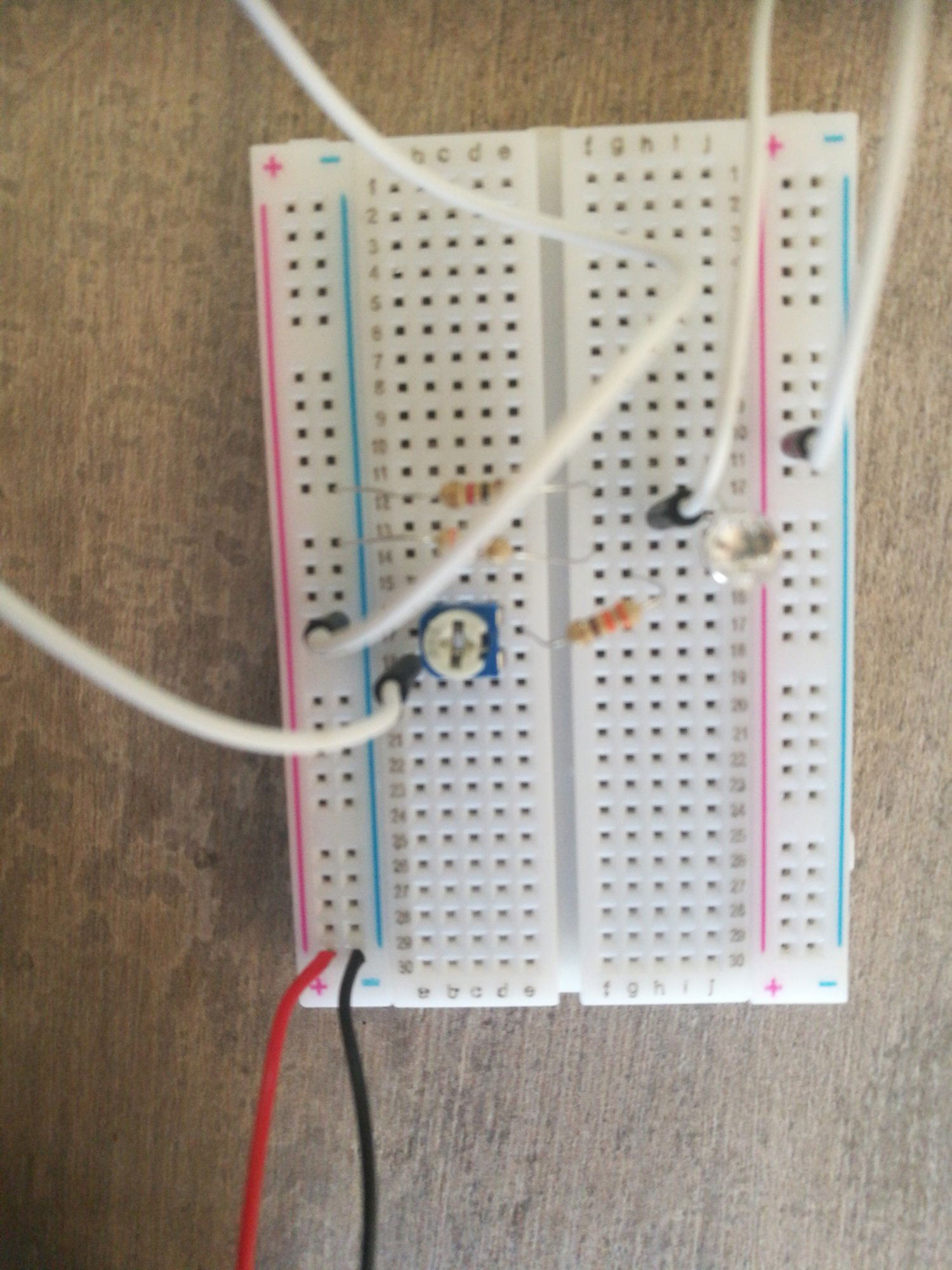

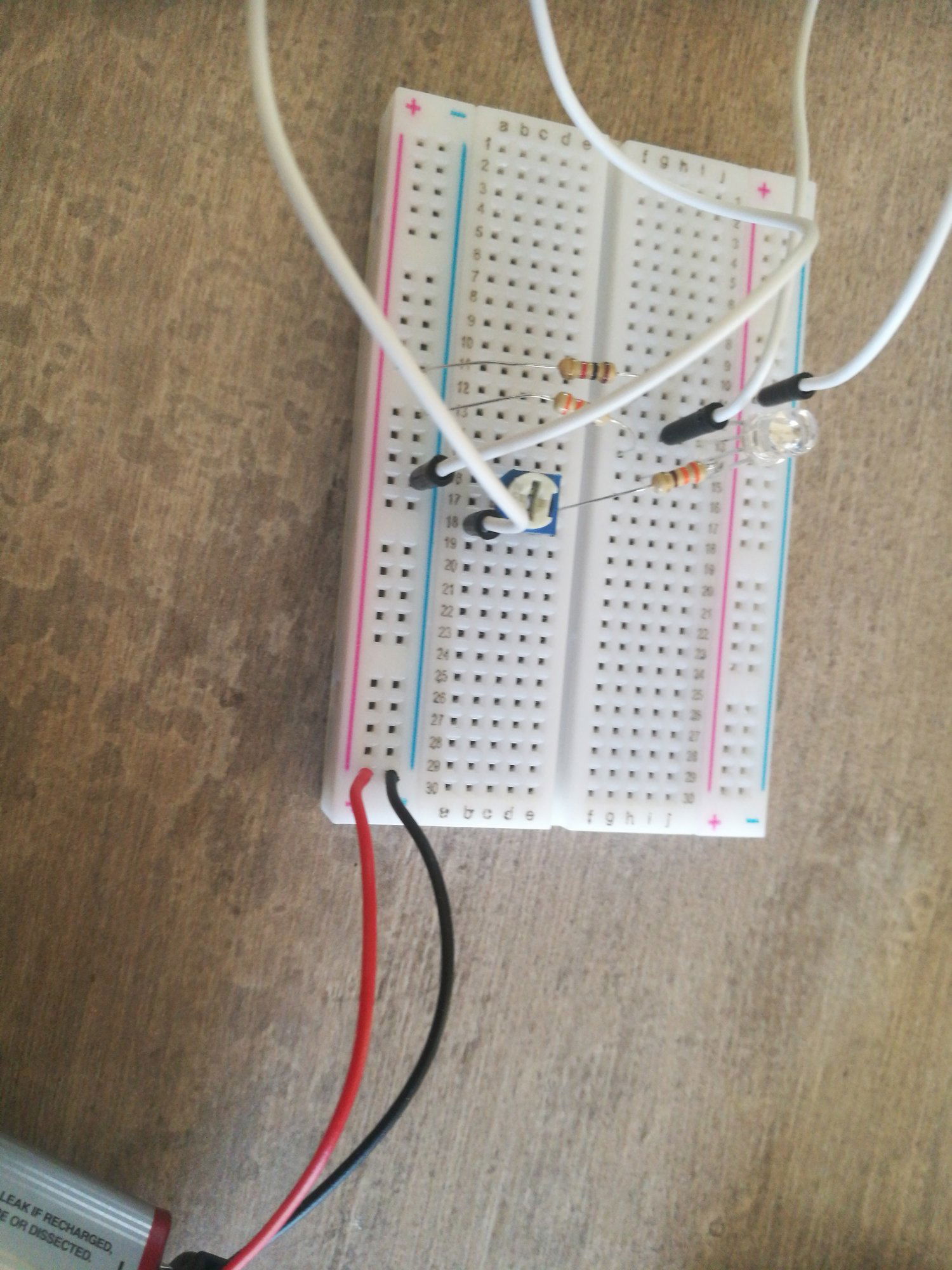

Dzień dobry, zmontowałem układ, który jest w książce ,, kurs podstaw elektroniki poziom 2''. Sprawdzałem układ parę razy i dioda nadal nie świeci. Proszę o pomoc.

Pozdrawiam


Edytowano przez Gieneq
Link to post
Share on other sites

Nie masz podłączonego zasilania do drugiej strony płytki.

  • Lubię! 1
Link to post
Share on other sites
  • Gieneq zmienił tytuł na: Sprawdzenie poprawności zmontowania układu na płytce stykowej

Nie musisz dodawać drugiego zasilania, bo to, które masz teraz nie jest do niczego podłączone. Po prostu je przełącz.
