Sprawdzenie schematu regulatora napięcia


Pomocna odpowiedź

  • Treker zmienił tytuł na: Sprawdzenie schematu regulatora napięcia

R9 wisi z jednej strony.;)

40A to dosyć dużo jak na takie ścieżki, liczyłeś to sobie?

Dużo miedzi będzie na laminacie?

Wrzuć w googla pcb trace width calculator i będziesz wiedział ile milsów potrzebujesz.

A i do zwiększenia max prądu można dać dużo przelotek, albo ocynować ścieżki.

Edytowano przez polihedron
Link to post
Share on other sites

Nie sądziłem że ktoś odpisze Pierwszy raz pisze na forum nie wiedziałem co napisać w temacie dość popularne jest ten temat to byltke mam z internetu trochę przerobilem ogulny zamysł jest by regulować potencjometrem prędkość obrotu silnika

Mam baterie li ion 7s6p 24v ??Ah dało by się jakoś sprawdzić te Ah?





Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

12 godzin temu, Marek2115 napisał:

Mam baterie li ion 7s6p 24v ??Ah dało by się jakoś sprawdzić te Ah?

Standardowo będzie to ok. 13-15Ah, ale wiele zależy od użytych baterii, bo mogą mieć pojemność większą od zakładanej 2200mA. Powinieneś znać pojemność jednostkowej baterii użytej w zestawie lub jej oznaczenie.

Tu np. możesz sobie policzyć:

https://power-calculation.com/battery-storage-calculator.php

Podajesz napięcie 3.7V, pojemność, 7s6p oznacza, że jest 7 ogniw w szeregu (in a serie) i 6 ogniw równolegle (in parallel)

Jeśli chcesz sprawdzić, lub zmierzyć faktyczną pojemność, to po naładowaniu baterii, podłączasz jakieś obciążenie, np żarówkę lub dwie na 24V 70W, te samochodowe H7 świetnie się nadają, mierzysz prąd, napięcie i czas (chyba, że masz jakiś prosty miernik Ah)

Napięcie rozładowania pojedynczej baterii to od 3.6V do 3.3V, zależy od typu i pojemności.
Cyklicznie co np. 1-5 minut mierzysz czas jaki minął, sprawdzasz prąd, notujesz i gdy napięcie aku osiągnie 6x3.6V = 21.6V możesz uznać, że jest rozładowany.

Czyli ilość Ah zmierzona to iloczyn tego czasu rozładowania do ok. 0% z średnim prądem jaki w tym czasie został pobrany przez żarówkę.

Czas od 100% do 0% razy prąd, to pojemność w Ah, chyba proste?



Edytowano przez polihedron
  • Lubię! 2
Link to post
Share on other sites
(edytowany)
1 godzinę temu, polihedron napisał:

Standardowo będzie to ok. 13-15Ah

Dzięki.

Popielem to akumulator i silnik obróciłem potencjometrem jedynie lampka Led się zaświeciła nie obraca się silnik.

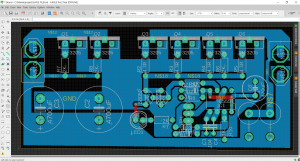

Jest pomyłka w płytce

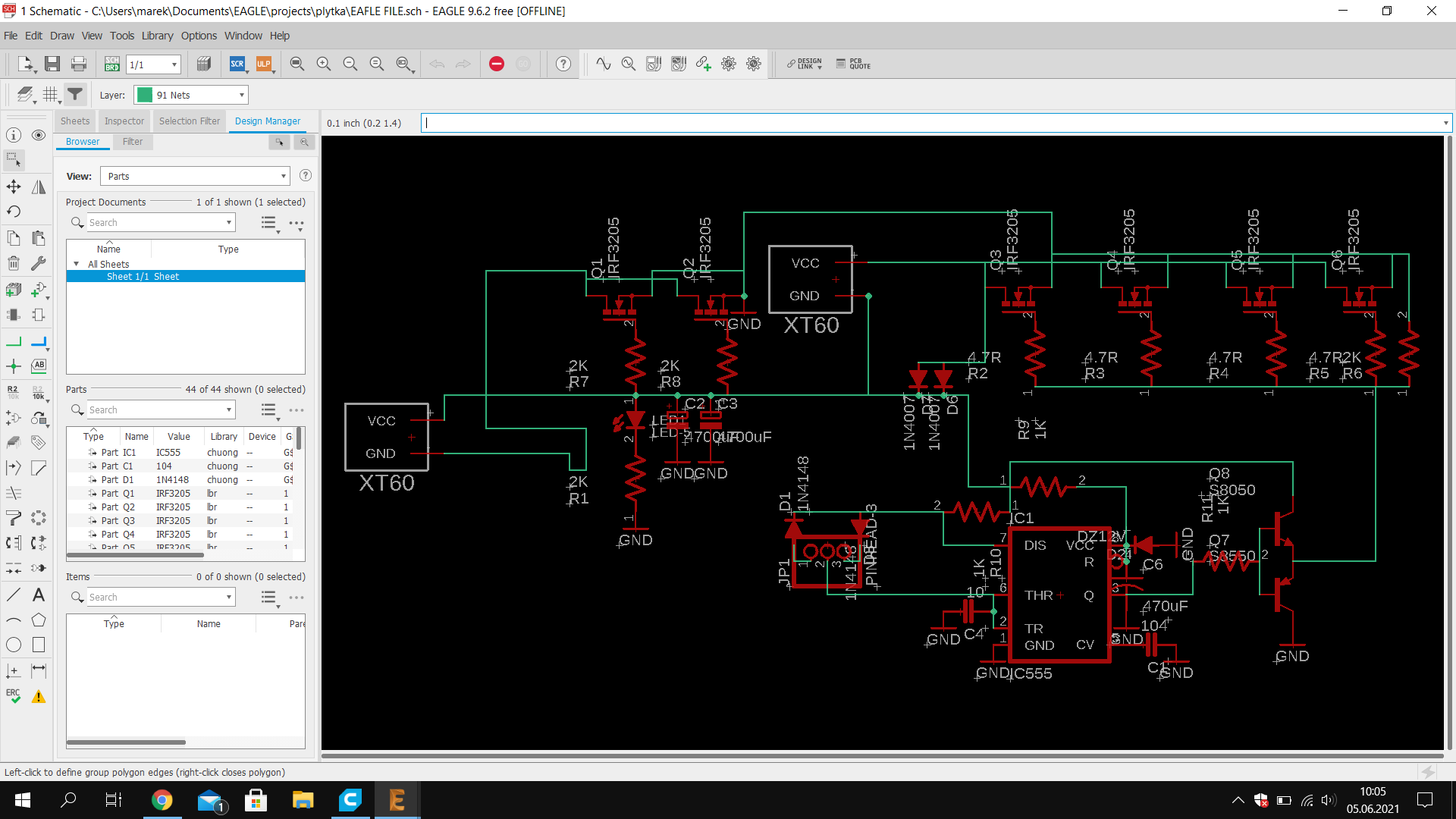

Zrzut ekranu (43).png
