Układ z ćwiczenia w książce nie działa. Elektronika poziom 2


Pomocna odpowiedź

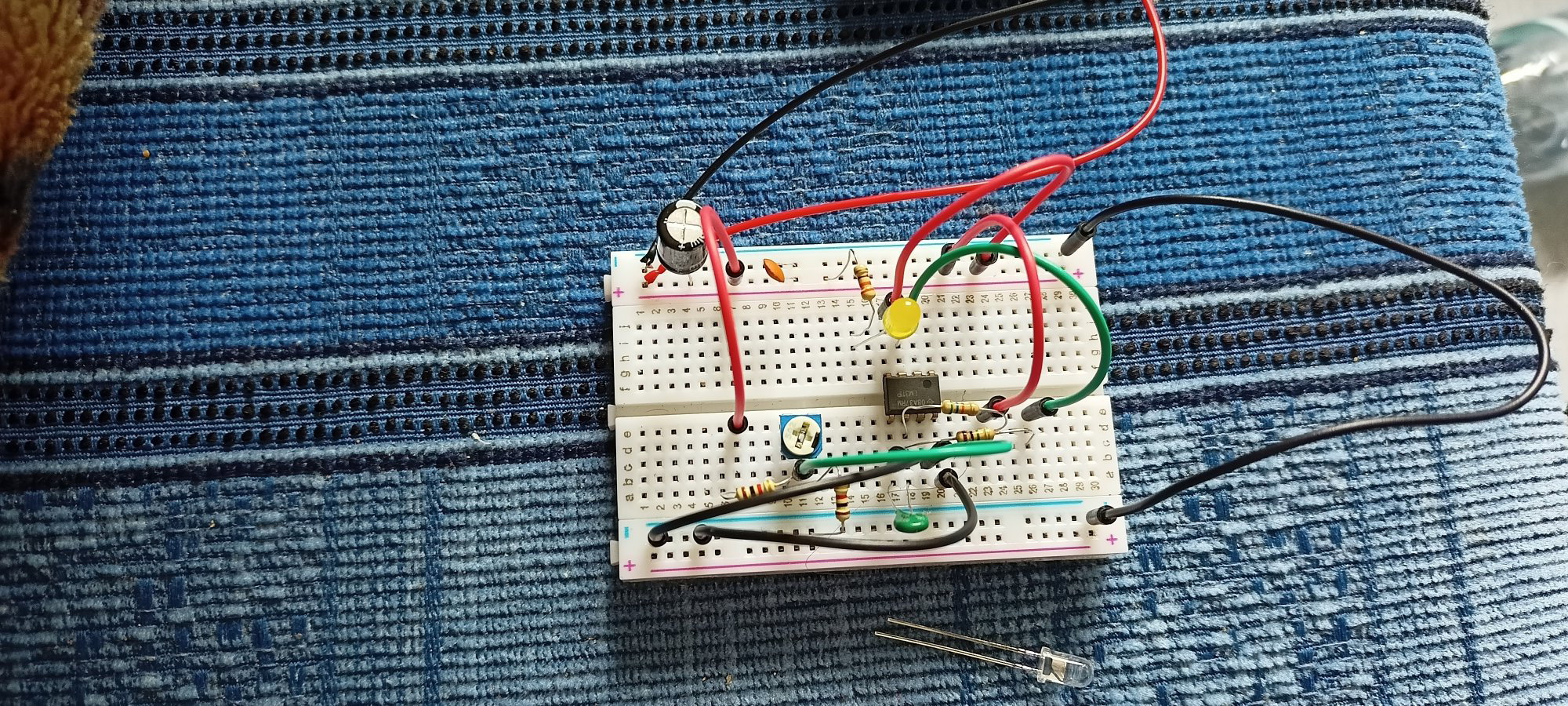

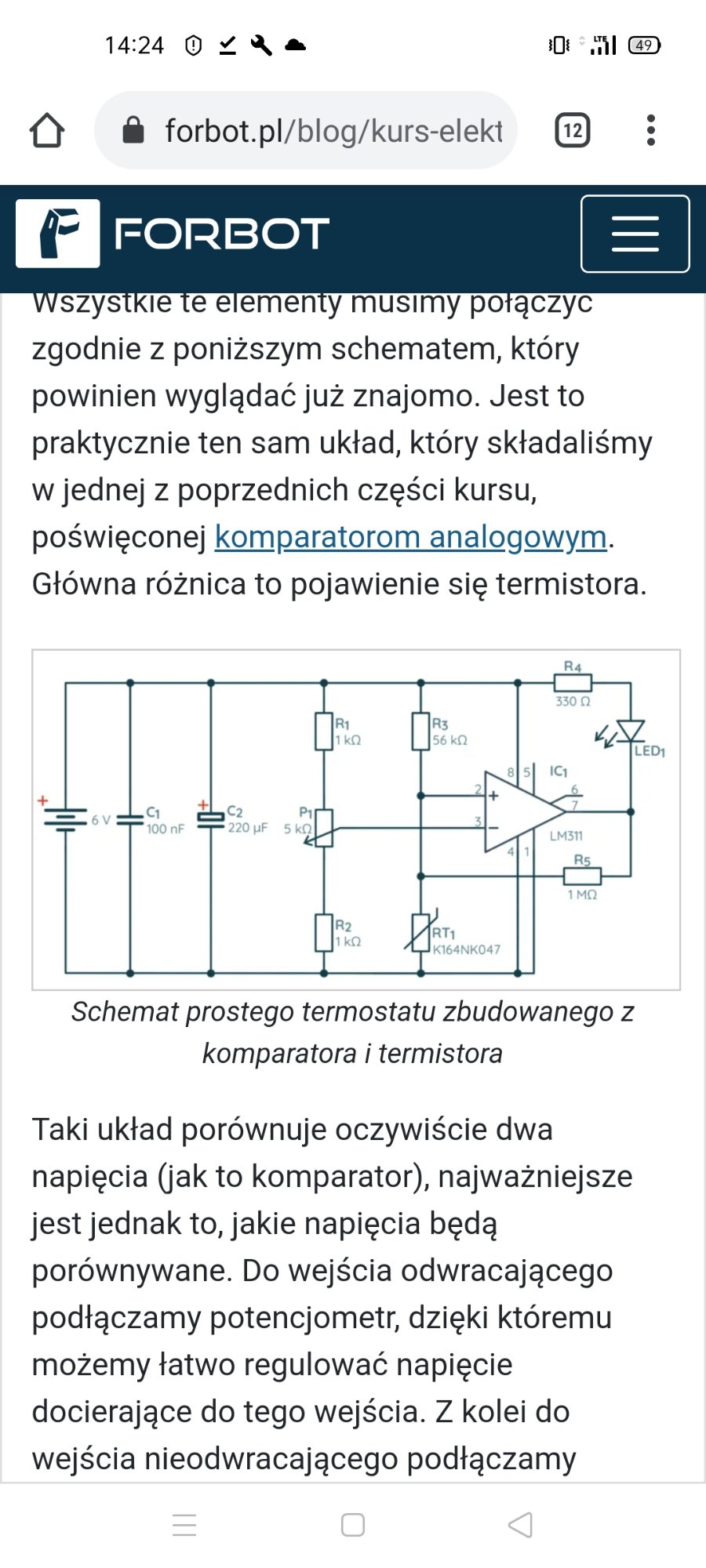

Witam. Jestem w trakcie drugiego poziomu kursu elektroniki. Zacząłem temat termistorów oraz fotorezystorów. Wykonałem układ z ćwiczenia komparator i termistor. Zrobiłem go dobrze a nie działa. Dla pewności zrobiłem go jeszcze raz dokładnie według przykładowego zdjęcia gotowego na płytce stykowej. Dodam że w poprzednim temacie gdy robiłem pierwszy mój układ z komparatorem, wszystko działało. Układ teraz jest ten sam lecz zmieniły się rezystory i dzielnik napięcia z potencjometrem został podłączony do wejścia odwracającego tak jak w ćwiczeniu



Link to post
Share on other sites

@kaczmar227 witam serdecznie na forum 🙂

A ja tu widzę nóżkę nr 1 wiszącą w powietrzu, tak ma być? 😉 Chyba masz obrócony scalak o 180*, raczej nie ma już co z niego zbierać ale możesz sprawdzić czy jeszcze żyje.

  • Pomogłeś! 1
