Sterowanie silnika tranzystorem - nie działa


Pomocna odpowiedź

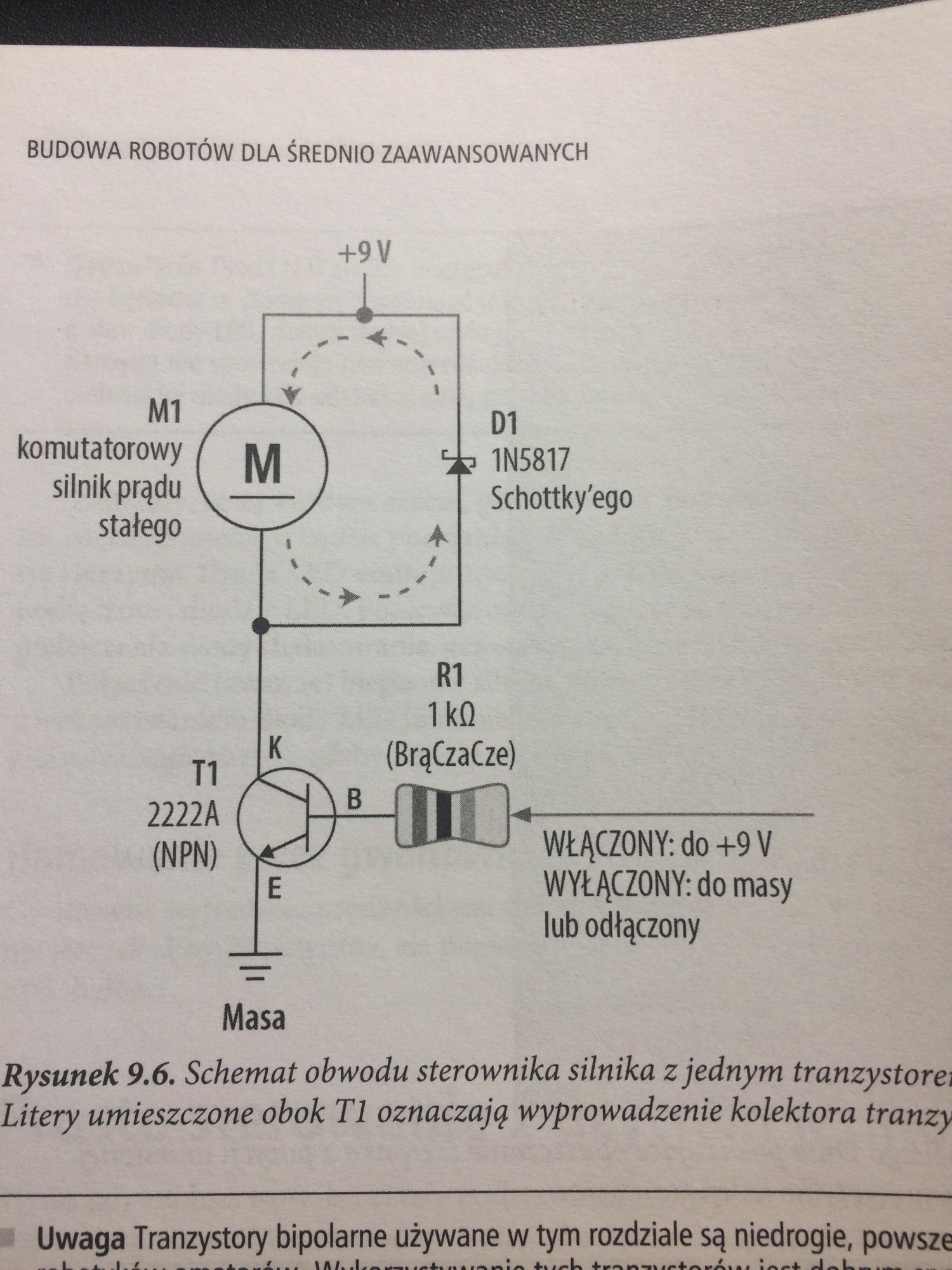

Witajcie 😁  Jak to jest że gdy podpinam napięcie 9v i silnik przystosowany do tego napięcia do tranzystora ( na schemacie ) to wszystko działa mi normalnie, a jak podam mu 3v na kolektor i podłącze silnik na to napięcie to nie chce się kręcić ? słyszę tylko jak ledwo "stęka" ale nie rusza.

Silnik działa, bo gdy podpinam do baterii normalnie pracuje. A kiedy zacznę eksperymentować i podepnę potencjometr, to na maxymalnie skręconym potencjometrze ( ok 4 lub 5 ohm ) silnik zaczyna ruszać ale nadal nie pracuje jak powinien

Buduję mostek H i stąd moje pytanie..


Link to post
Share on other sites
(edytowany)
1 godzinę temu, Silver_1 napisał:

a jak podam mu 3v na kolektor

Raczej na bazę?

Z noty katalogowej wynika, że przy 10V współczynnik wzmocnienia waha się między 70 a 110 (o ile dobrze odczytałem, jak coś poprawcie).

Więc dając 3V na bazę dajesz 3V na tranzystor 1kR, co daje 3mA. Po wzmocnieniu tranzystora jest to od 210 do 330mA które płyną przez silnik. Teraz odczytaj prąd pracy silnika 😉

Przynajmniej taka jest moja teoria... Bo jak prąd się zgadza to tranzystor może być z jakiejś gorszej partii 😉 Najlepiej wepnij się amperomierzem między silnik i kolektor tranzystora (oczywiście szeregowo) i sprawdź jaki prąd idzie na silnik.

Tutaj masz model swojego układu.

Edytowano przez H1M4W4R1
Link to post
Share on other sites

Dokładniej ib = 3 - 0.7 = 2.3V/1k = 2.3mA

2.3 * 80 (liczę dla mniejszego wzmocnienia) da prąd kolektora 184mA

Link to post
Share on other sites

W zasadzie miałem na myśli zmniejszenie całego zasilania bo podawałem napięcie na bazę z tego samego źródła co zasilałem silniki. Zakładałem że tranzystor otworzy się tak samo ale szczerze nie przewidziałem tego że przestanie działać, co jest w sumie logiczne.. Silniki nie pobierają więcej niż 100 mA ( ok. 80 ma ) więc muszę poprostu obliczyć dobrze rezystor na bazie ?

Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

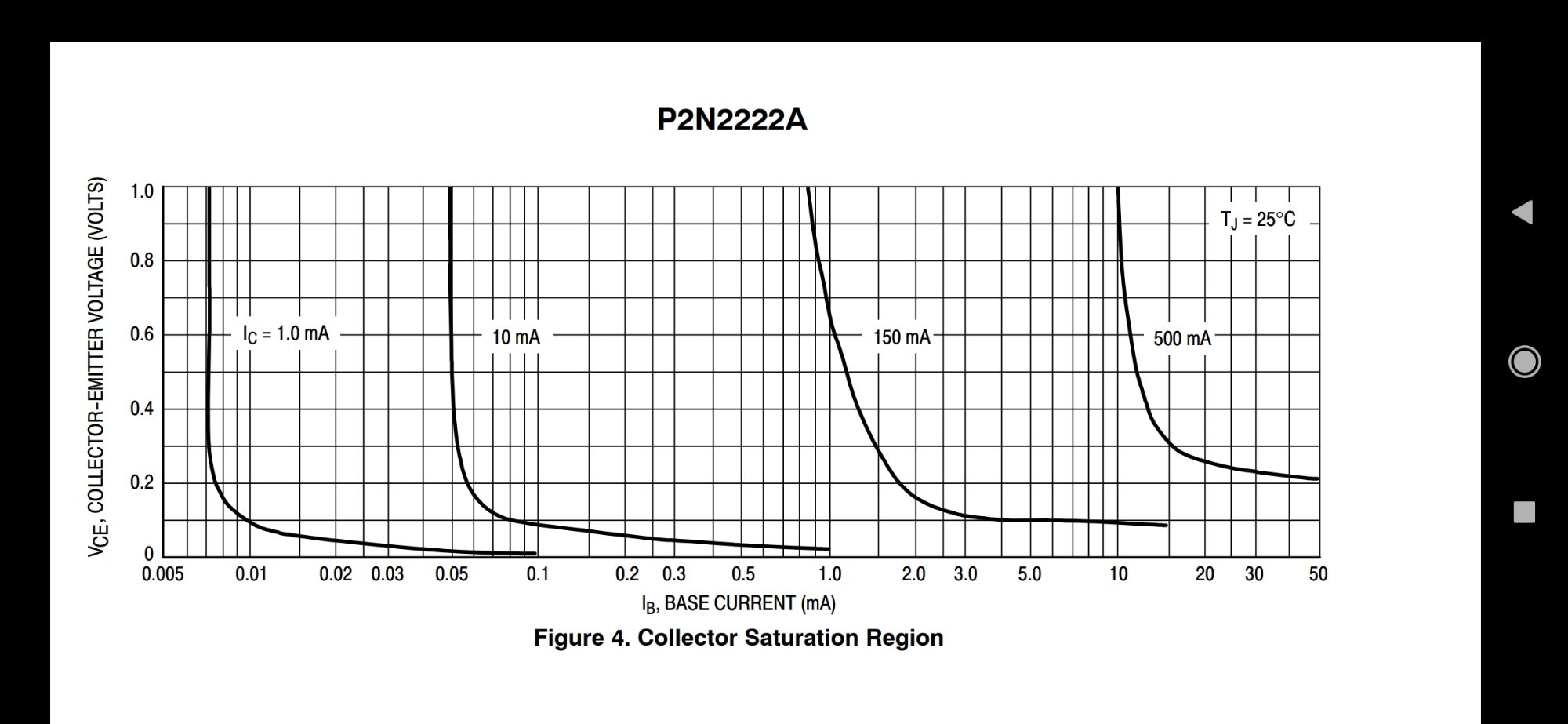

To znaczy że silnik też będzie miał obniżone napięcie? Ten wycinek noty powinien pomóc ci dobrać prąd bazy, widać przy jakim prądzie kolektora i bazy tranzystor nasyca się i ciebie interesuje obszar pomiędzy drugą a trzecią linią.



Screenshot_2021-06-17-11-21-26-806_com.google.android_apps_docs.thumb.jpg.84e73d21aad9912c5a90ac93d19b917b.jpg

Link to post
Share on other sites
