Radioodbiornik bramy FAAC (zamiana sygnału 24V na 3.3V (np. z użyciem transoptora))


Pomocna odpowiedź

Jak to wyjście ma wydajność 1mA (swoją drogą jak to sprawdziłeś?) to koniecznie trzeba zastosować jakiś wzmacniacz - ot zwykły tranzystor npn z dużym wzmocnieniem. No chyba że @SOYERma jakiś pomysł

Link to post
Share on other sites
(edytowany)
20 minut temu, _LM_ napisał:

No chyba że @SOYERma jakiś pomysł

Dla mnie to przekombinowane...

Jedna krańcówka informująca o otwarciu/zamknięciu, reagująca na minimalne, 3-4cm, uchylenie, powiadomienie push up na telefon o takim zdarzeniu(otwarta/zamknięta), plus zdjęcie z kamery na maila po przekroczeniu linii wjazdu od zewnątrz. Wszystko.

Z kolei pomysł, że de facto, tworzysz drugą centralkę z esp, a oryginalna służy tylko do sterowania silnikami, to czystej wody, przekombinowanie, komplikacja i proszenie się o nerwy.

Edytowano przez SOYER
Link to post
Share on other sites
6 minut temu, SOYER napisał:

Dla mnie to przekombinowane...

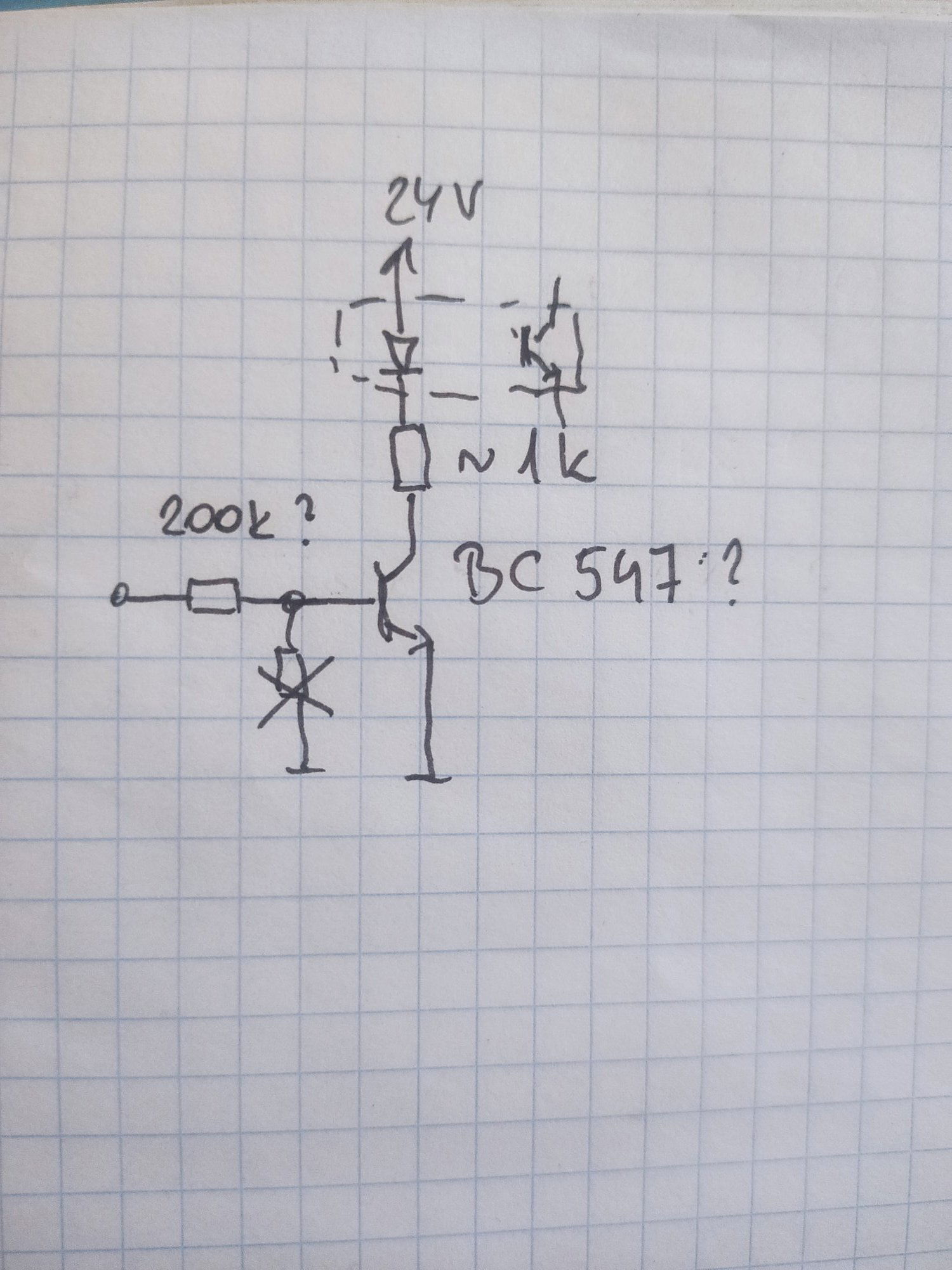

Cóż... sygnalizuję to od początku tego wątku. W kwestii wzmacniania sygnału to popularny bc547 na styk mieści się w parametrach (dałem prąd bazy około 1µA aby nie obciążać wyjścia radyjka) look:


Link to post
Share on other sites
28 minut temu, _LM_ napisał:

Jak to wyjście ma wydajność 1mA (swoją drogą jak to sprawdziłeś?) to koniecznie trzeba zastosować jakiś wzmacniacz - ot zwykły tranzystor npn z dużym wzmocnieniem. No chyba że @SOYERma jakiś pomysł

Podłaczyłem miernik pomiędzy 2 piny (centralka i radiodobiornik), wyszło 1mA. Swoją drogą, to też logiczne dość, bo widzę, że między sygnałem do otweirania bramy i -24V też jest 1mA.

Na szybko zauważyłem też, że tak samo działa to w przypadku radioodbiornika - trzeci pin w radioodbiorniku to pin -24V, sygnał 24V 1mA leci z centralki (takie samo napięcie i natężenie jak z pinu otwierania bramy/furtki).

Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

A ja tak sobie czytam ten wątek i tylko nieśmiało chciałbym zaznaczyć, że dedukowanie rzeczywistego stanu bramy tylko na podstawie sygnałów sterujących trąci nieco magią... a jako stary czarodziej powiem w tajemnicy: magia nie zawsze działa zgodnie z rzuconym zaklęciem.

Ale cóż, nie moja brama i nie moje zaklęcia.

  • Lubię! 2
Link to post
Share on other sites
(edytowany)
43 minuty temu, SOYER napisał:

Jedna krańcówka informująca o otwarciu/zamknięciu, reagująca na minimalne, 3-4cm, uchylenie, powiadomienie push up na telefon o takim zdarzeniu(otwarta/zamknięta), plus zdjęcie z kamery na maila po przekroczeniu linii wjazdu od zewnątrz. Wszystko.

Jeszcze jedno, krańcówka przy zamkniętej bramie musi wysyłać sygnał HIGH, 5V, czy tam 3.3V dla esp. W przypadku wyrwania kabli z krańcówki, esp na pewno to zauważy(o ile samo jeszcze będzie miało zasilanie;)).



Edytowano przez SOYER
  • Lubię! 1
Link to post
Share on other sites
18 minut temu, ethanak napisał:

dedukowanie rzeczywistego stanu bramy tylko na podstawie sygnałów sterujących trąci nieco magią... a

w punkt👍

Link to post
Share on other sites
16 minut temu, ethanak napisał:

A ja tak sobie czytam ten wątek i tylko nieśmiało chciałbym zaznaczyć, że dedukowanie rzeczywistego stanu bramy tylko na podstawie sygnałów sterujących trąci nieco magią... a jako stary czarodziej powiem w tajemnicy: magia nie zawsze działa zgodnie z rzuconym zaklęciem.

Ale cóż, nie moja brama i nie moje zaklęcia.

Oczywiście, że tak, ja i tak wyjeżdżając czy wjeżdżając patrzę czy brama się zamknęła/otwarła.

Nie wykluczam, że nie dołożę za jakiś czas kontaktronów sprawdzających otwarcie bramy.

A tak myśląc o tej bramie... Chyba dam sobie spokój z tym kombinowaniem przy radioodbiorniku. Wystarczy mi na razie informacja z lampy o bramie 🙂

Link to post
Share on other sites
39 minut temu, _LM_ napisał:

Cóż... sygnalizuję to od początku tego wątku. W kwestii wzmacniania sygnału to popularny bc547 na styk mieści się w parametrach (dałem prąd bazy około 1µA aby nie obciążać wyjścia radyjka) look:


Też myślałem o tranzystorach właśnie, ale nigdy się nimi nie bawiłem jeszcze 😉

Ale chyba dam sobie na razie spokój z tym radioodbiornikiem. Mam już wystarczająco dużo sygnałów do zarządzania bramą, a ponowne trafienie sygnałem z pilota też dość graniczy z cudem w moim przypadku 😉

Link to post
Share on other sites
6 minut temu, SOYER napisał:

krańcówka przy zamkniętej bramie musi wysyłać sygnał HIGH

Jeśli już to ma być odporne na wyrwania kabli czy zwarcia to krańcówka powinna działać tak jak czujka w alarmach, czyli możliwe są cztery stany:

  • brama zamknięta
  • brama nie jest zamknięta (od tego czy jest otwarta mamy drugą krańcówkę)
  • zwarcie na kablu
  • przerwany kabel
1 minutę temu, MisiekD napisał:

Nie wykluczam, że nie dołożę za jakiś czas kontaktronów sprawdzających otwarcie bramy.

Ja bym to zrobił na początku... ponieważ

2 minuty temu, MisiekD napisał:

ja i tak wyjeżdżając czy wjeżdżając patrzę czy brama się zamknęła/otwarła

a to nie Ty masz wiedzieć czy brama jest otwarta czy zamknięta (sprawdzanie organoleptyczne w takim przypadku jest całkowicie wystarczające i nie trzeba żadnego ESP), a ta cała elektronika.

1 minutę temu, MisiekD napisał:

Też myślałem o tranzystorach właśnie, ale nigdy się nimi nie bawiłem jeszcze

To spróbuj się pobawić przed rozpoczęciem projektowania tego ustrojstwa. Nie traktuj tego jako żart czy przytyk - po prostu bez choćby pobieżnej znajomości działania podstawowego elementu jakim jest tranzystor jest duża szansa, że zrobisz coś źle.

  • Lubię! 1
Link to post
Share on other sites

Dobra, koledzy, jak na razie myślę, że można zawiesić ten temat 😉 I tak z centralki udało wycisnąć się bardzo dużo 😋 A co do krańcówek - jeszcze nad tym pomyslę, choć początkowe założenie było właśnie by zastosować kontaktrony 😉

O mechaniczne krańcówki tez się lekko obawiam jak one sobie poradzą w zimie i mroźnych warunkach - nie mam tu żadnego doświadczenia 😉

Mimo wszystko, bardzo Wam dziękuję za wszelkie rady, uwagi, propozycje 🙂



11 godzin temu, ethanak napisał:

Jeśli już to ma być odporne na wyrwania kabli czy zwarcia to krańcówka powinna działać tak jak czujka w alarmach, czyli możliwe są cztery stany:

  • brama zamknięta
  • brama nie jest zamknięta (od tego czy jest otwarta mamy drugą krańcówkę)
  • zwarcie na kablu
  • przerwany kabel

Ja bym to zrobił na początku... ponieważ

a to nie Ty masz wiedzieć czy brama jest otwarta czy zamknięta (sprawdzanie organoleptyczne w takim przypadku jest całkowicie wystarczające i nie trzeba żadnego ESP), a ta cała elektronika.

To spróbuj się pobawić przed rozpoczęciem projektowania tego ustrojstwa. Nie traktuj tego jako żart czy przytyk - po prostu bez choćby pobieżnej znajomości działania podstawowego elementu jakim jest tranzystor jest duża szansa, że zrobisz coś źle.

Ze wszystkim się ogólnie zgadzam, równiez dziękuję za uwagi. A co do tranzystorów to tak, myślę, że pobawię się na dniach, choć najpierw muszę je posiąść 😉

Link to post
Share on other sites
11 godzin temu, ethanak napisał:
  • zwarcie na kablu
  • przerwany kabel

@ethanak jak to się realizuje?



11 godzin temu, MisiekD napisał:

O mechaniczne krańcówki tez się lekko obawiam jak one sobie poradzą w zimie i mroźnych warunkach

Mrozu nawet siarczystego się nie obawiaj, raczej ulewnych długich deszczy.

  • Lubię! 1
Link to post
Share on other sites
8 minut temu, SOYER napisał:

jak to się realizuje?

Po prostu pomiar prądu płynącego przez czujkę. Ma być albo A albo B, zero oznacza że ktoś przeciął kabel, za duży prąd to zwarcie.

W praktyce wystarczy rezystor przy ADC (taki pull_up) i dwa rezystory przy krańcówce (np. połączone szeregowo, przy czym krańcówka zwiera jeden z nich). Mierzysz napięcie na tym rezystorze i ma się zmieścić w jednym z dwóch dopuszczalnych zakresów.

W czujkach alarmowych jest to trochę bardziej skomplikowane, ale do tego się sprowadza.

  • Lubię! 1
  • Pomogłeś! 1
Link to post
Share on other sites

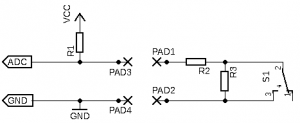

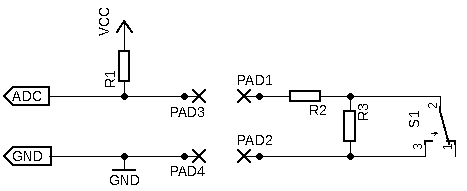

26 minut temu, ethanak napisał:
