Transformator - rodzaj/typ?


Pomocna odpowiedź

Witam,



Naprawiam urzadzenie glownie w ramach nauki praktycznej, przeanalizowalem wiele roznych rzeczy i wyglada na to, że padł transformator.

Chcialbym kupic nowy i go wymienic ale niestety nie mam pojecia jak taki transformator znalezc.

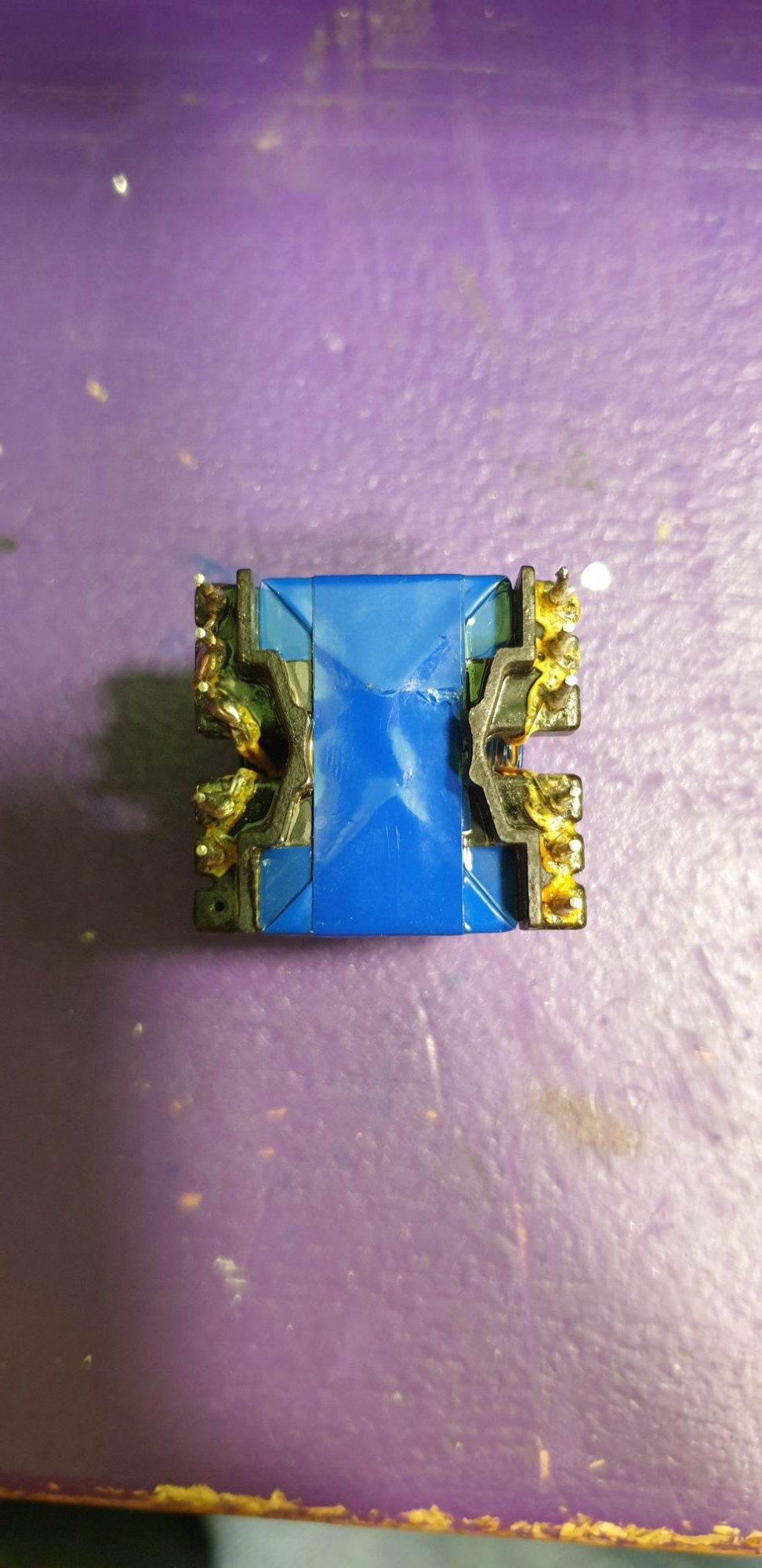

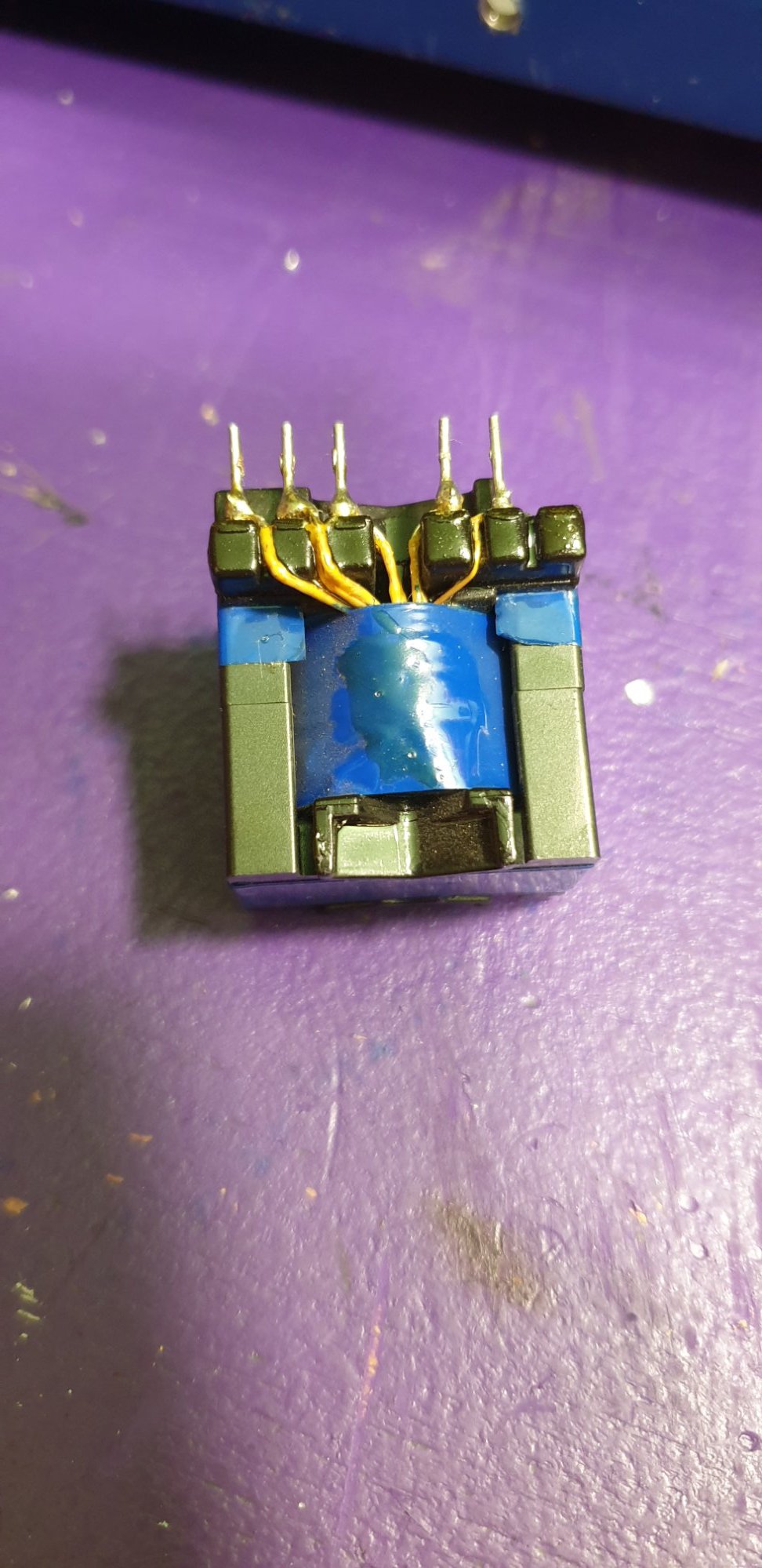

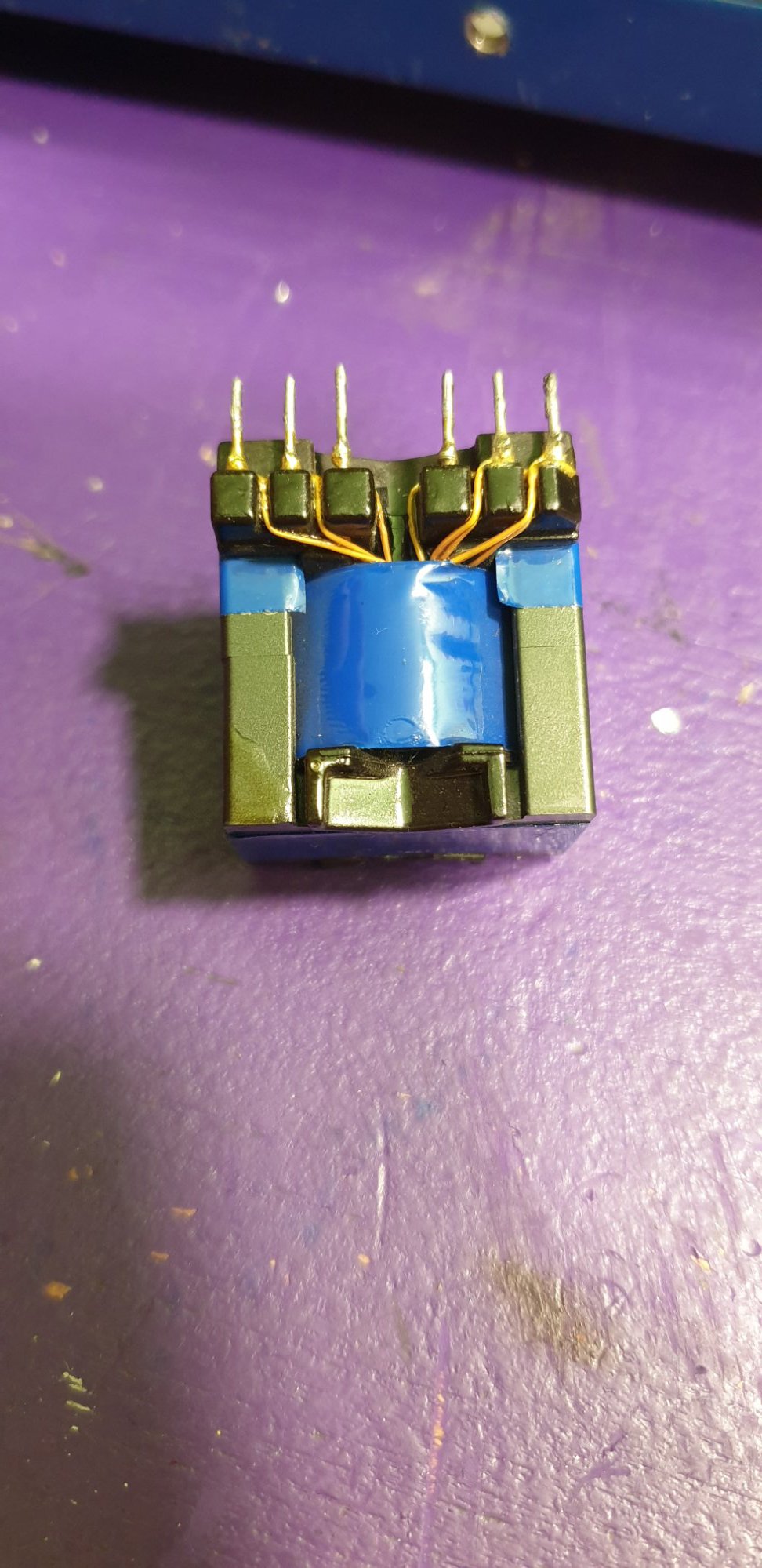

Dolaczam zdjecia. Powodem wymiany jest rezystancja 0,5ohma na uzwojeniu pierwotnym jak i na wtornym.

Bardzo prosze o wszelkiego rodzaju wskazowki jak zastapic ten element.

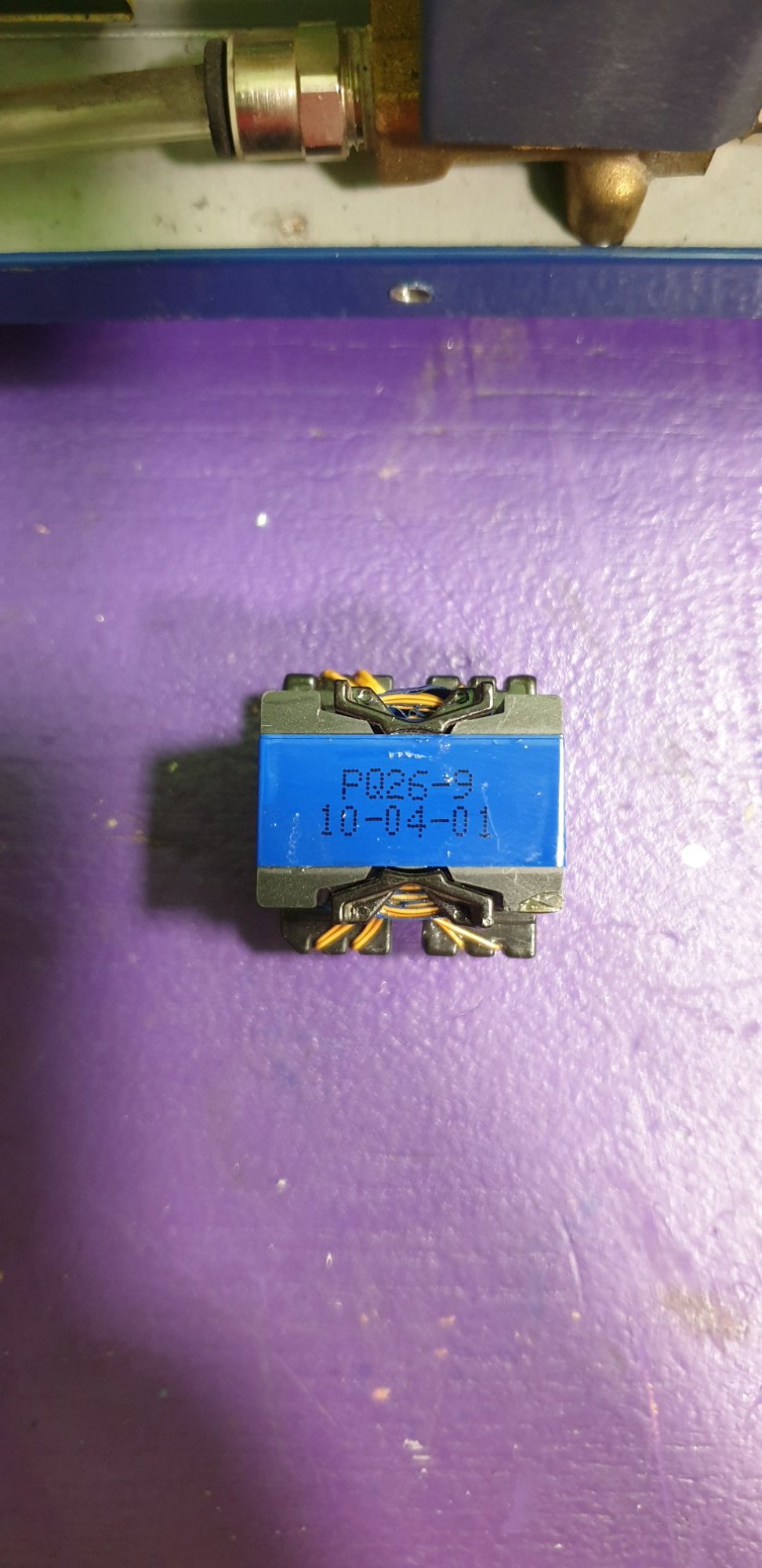

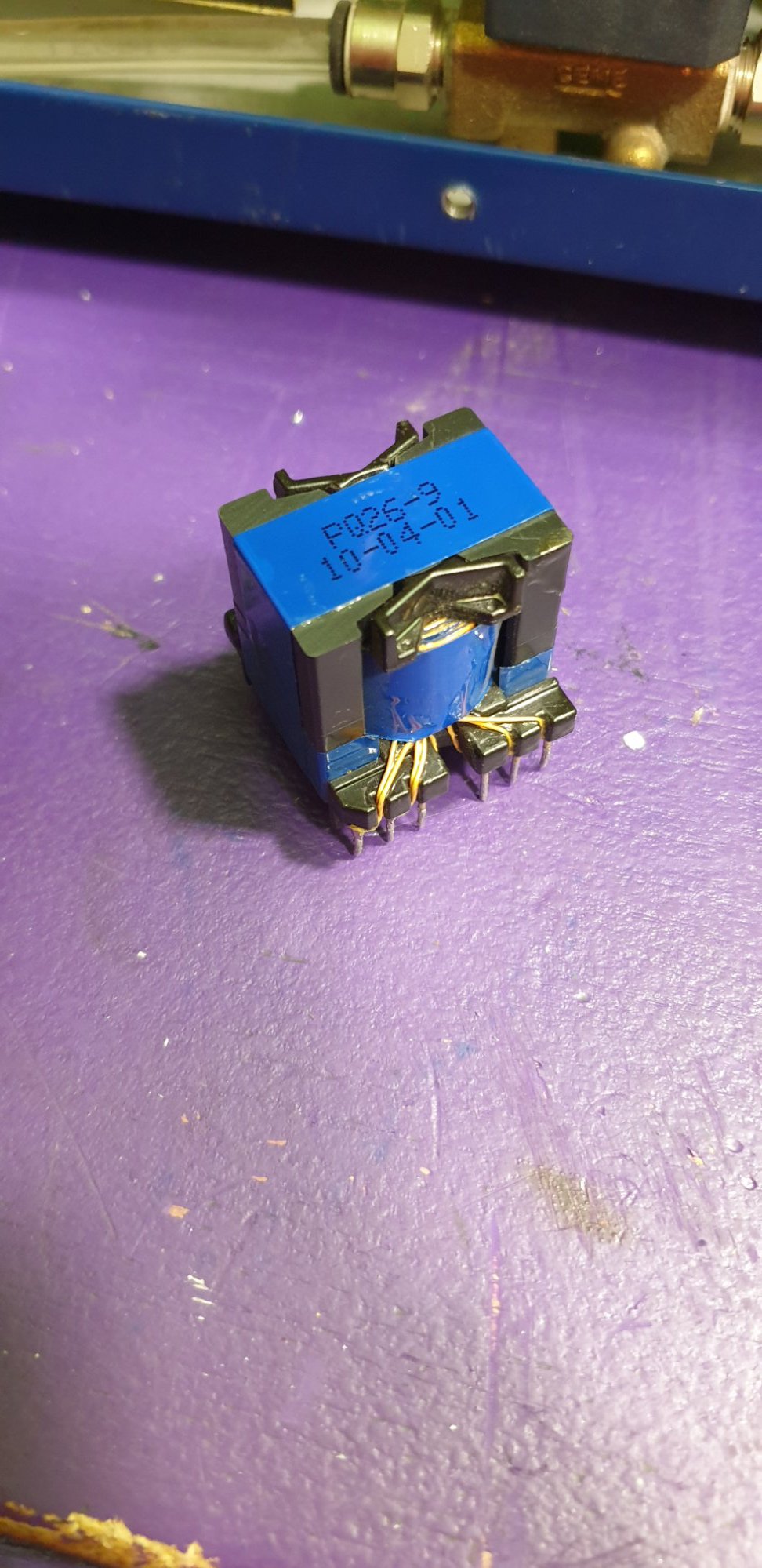

20210721_215614.jpg20210721_215630.jpg20210721_215645.jpg20210721_215650.jpg20210721_215709.jpg

Edytowano przez Gieneq
Zachęcam do kompaktowego układania zdjęć
Link to post
Share on other sites

Ciężko stwierdzić, na schemacie powinno być więcej informacji, ale prawdopodobnie możesz go nie mieć.

Na moje oko to jest albo 230/9V albo 230/24V na rdzeniu PQ25. Tylko nie wiem czy 9 to przekładnia czy napięcie wyjściowe...

Osobiście wpiąłbym się zasilaczem labo. w wyjście transformatora na PCB i podnosił stopniowo napięcie od zera dopóki urządzenie nie zacznie reagować. Ma to wadę, że jak coś innego jest walnięte, to prawdopodobnie zjarasz całą płytkę, więc radziłbym do tego podchodzić ostrożnie i spróbować od znalezienia schematu.

Link to post
Share on other sites

Po transformatorku nie widać aby był przegrzany, 0.5Ω w układach impulsowych to wcale nie tak mało, możesz sprawdzić indukcyjność? Ewentualnie spróbuj go jakoś rozebrać i obejżeć stan uzwojeń

Link to post
Share on other sites
(edytowany)

Niestety schematu nie posiadam.

Indukcyjności rowniez nie jestem w stanie sprawdzic. Sprawdzilem jedynie połączenia oraz rezystancje. Pomiary zamieszczam ponizej.

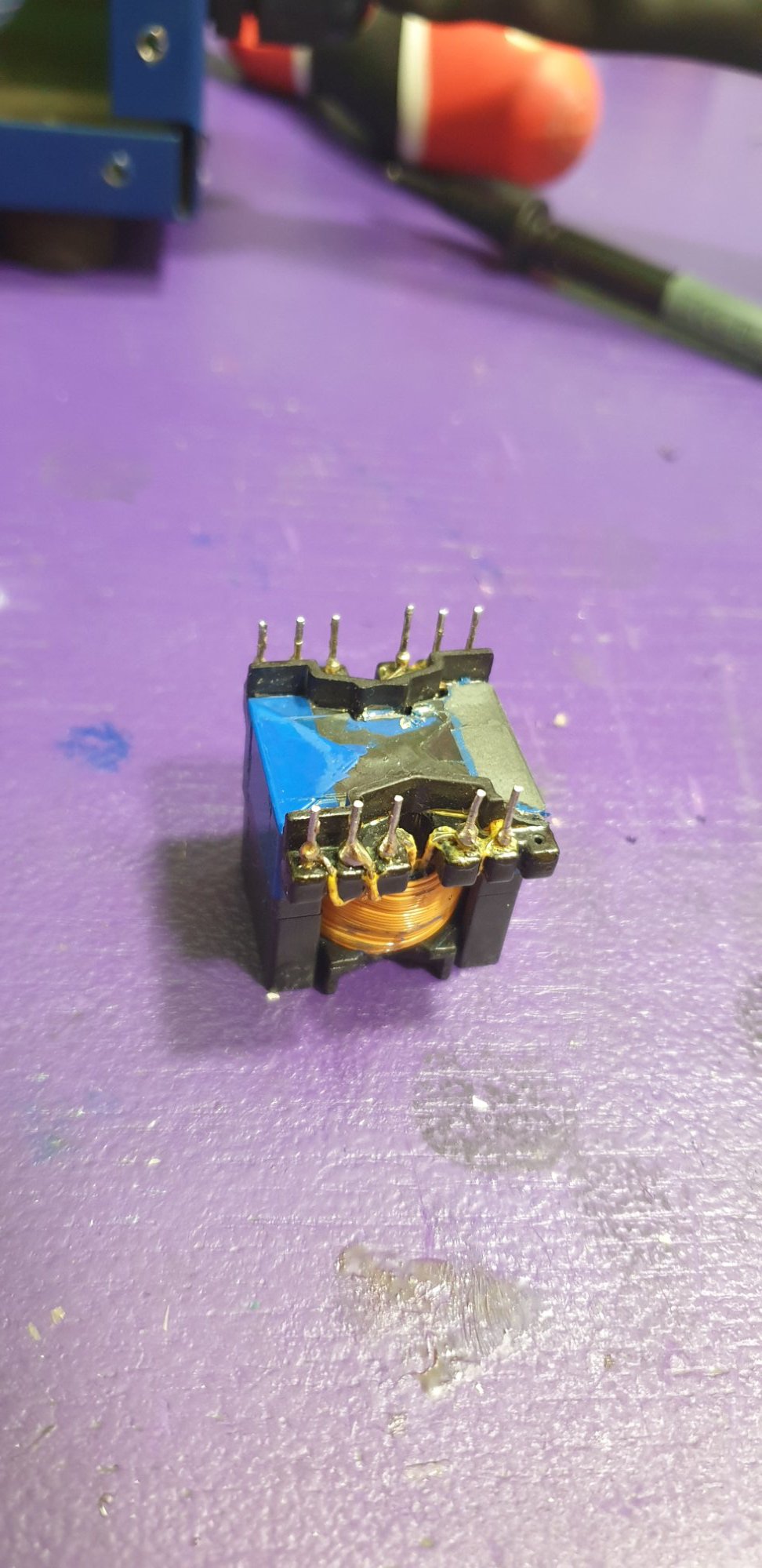

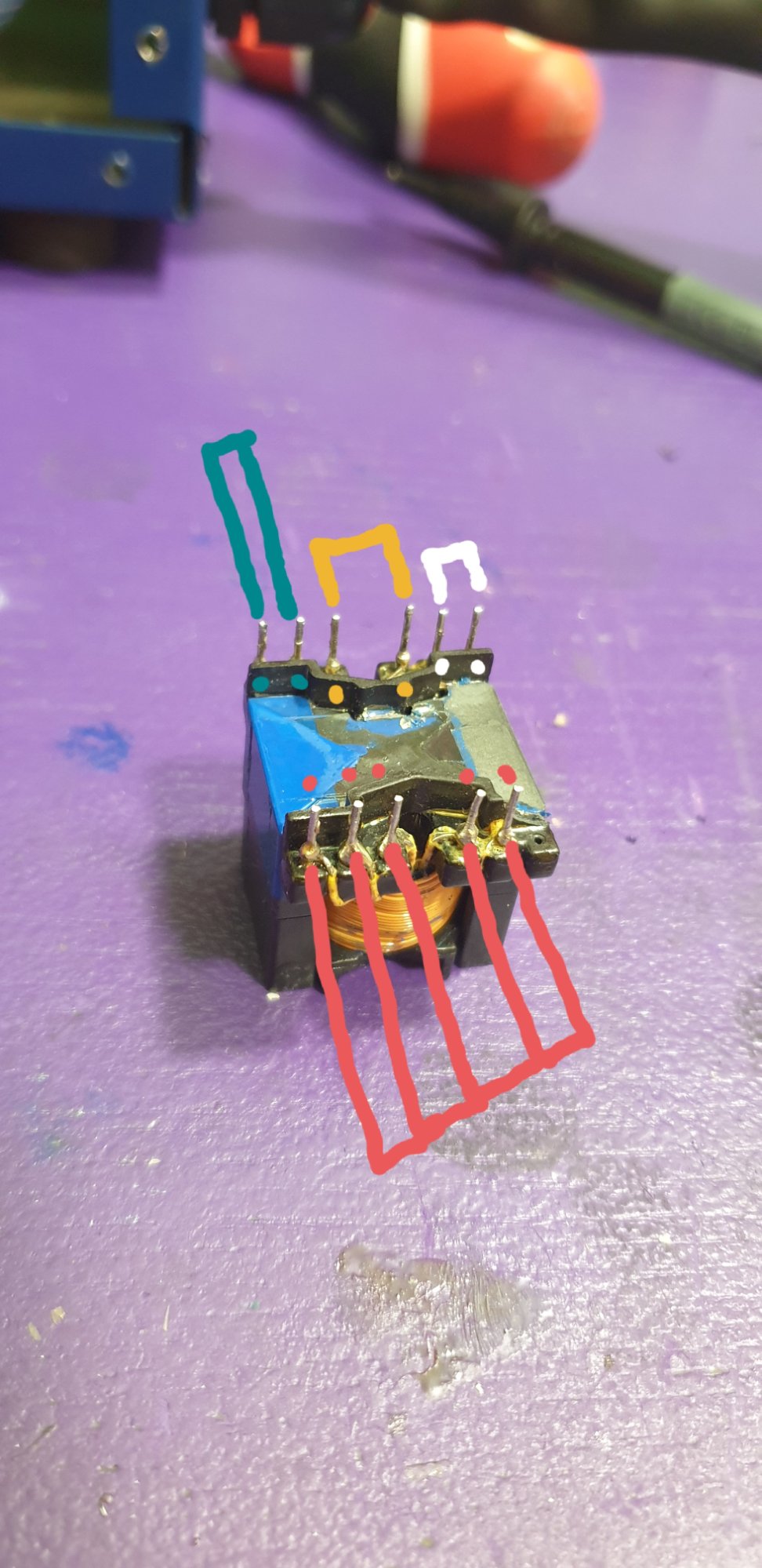

20210724_115941.thumb.jpg.43f0c8dca2496c24285fb17060746c78.jpg 20210724_115104.thumb.jpg.cac46a5e716d3b505c70f2ce9a59a1ac.jpg 20210724_114605.thumb.jpg.d8064915ae458ea380bbf54454ea95eb.jpg

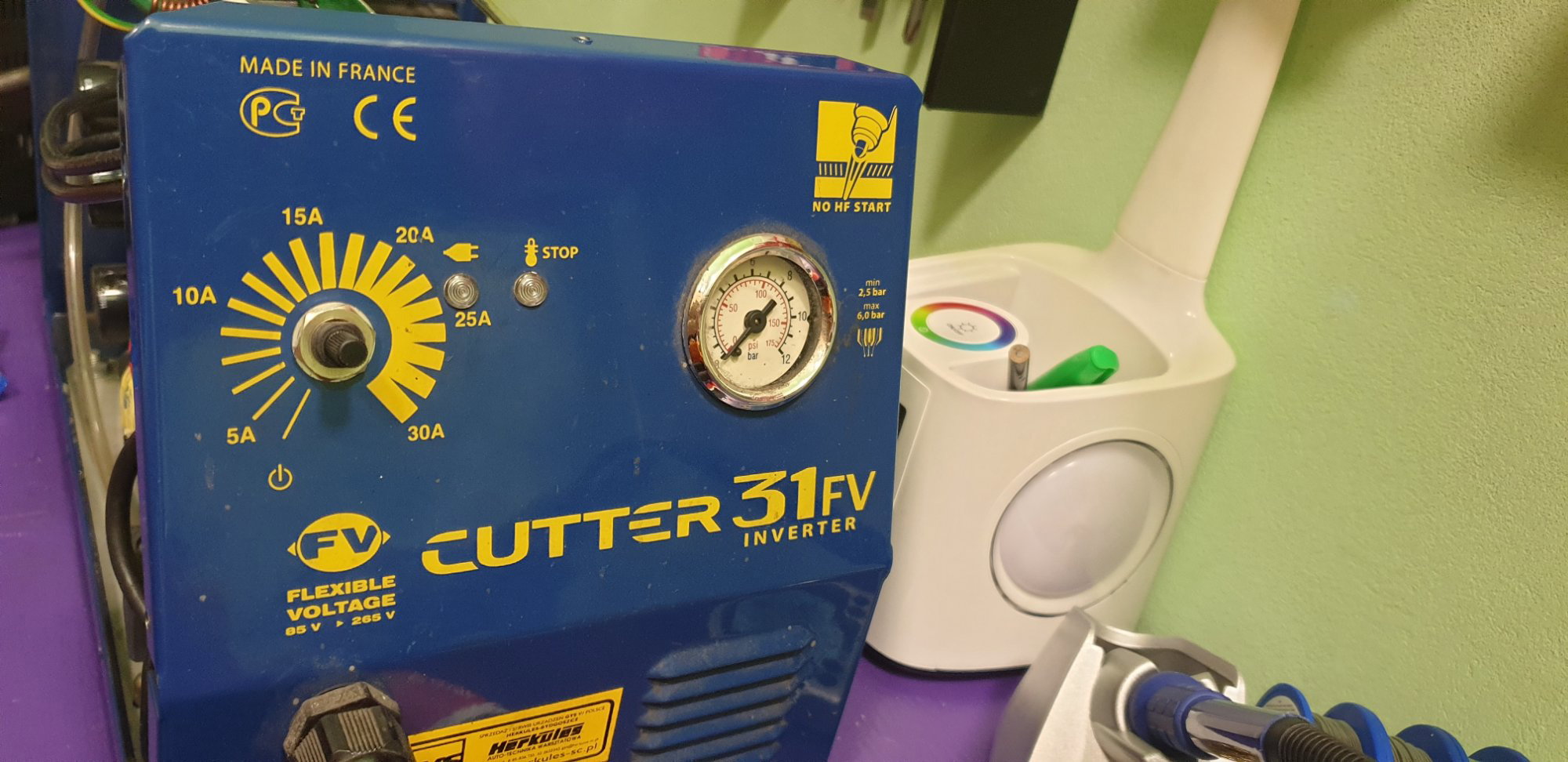

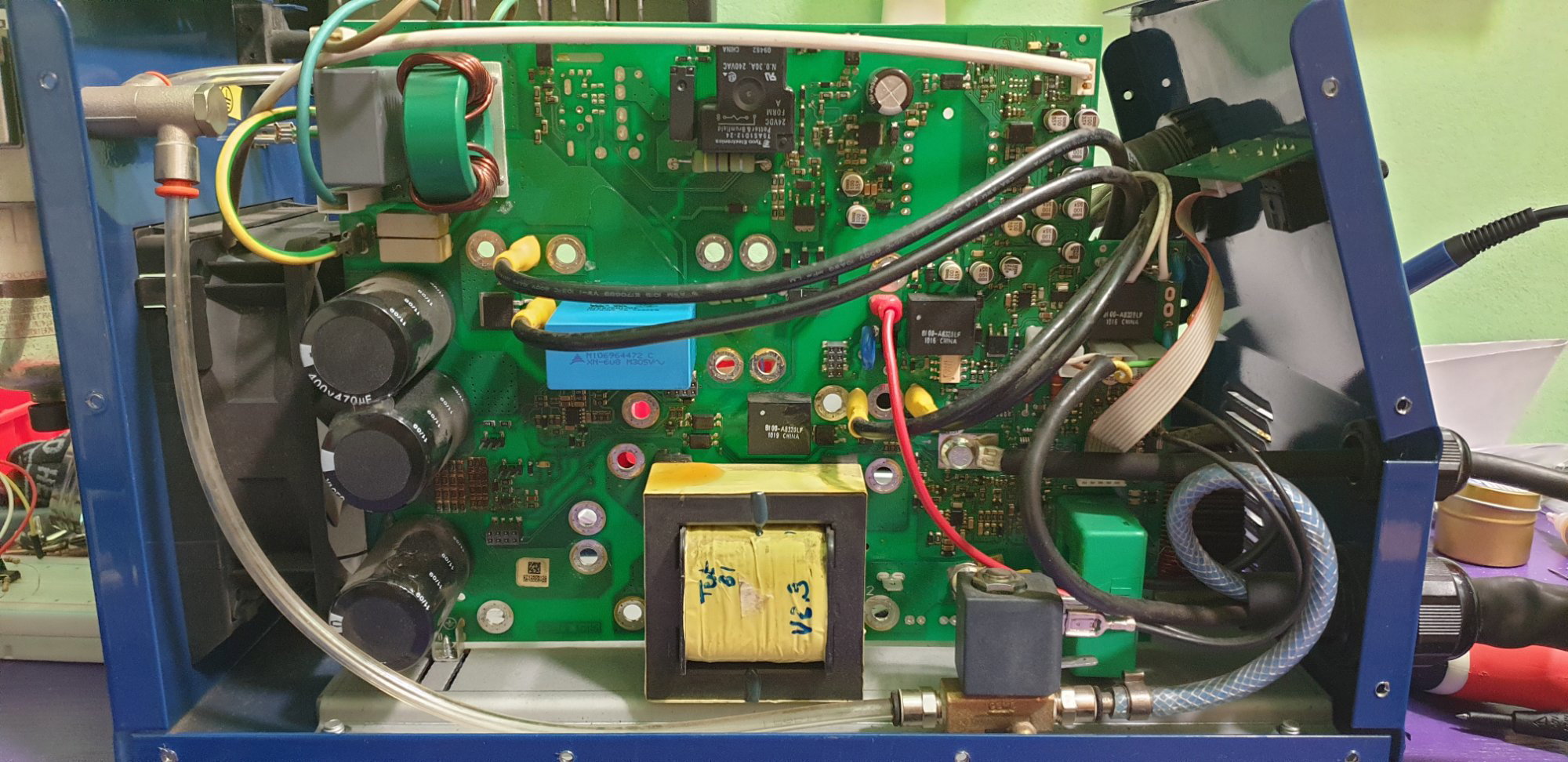

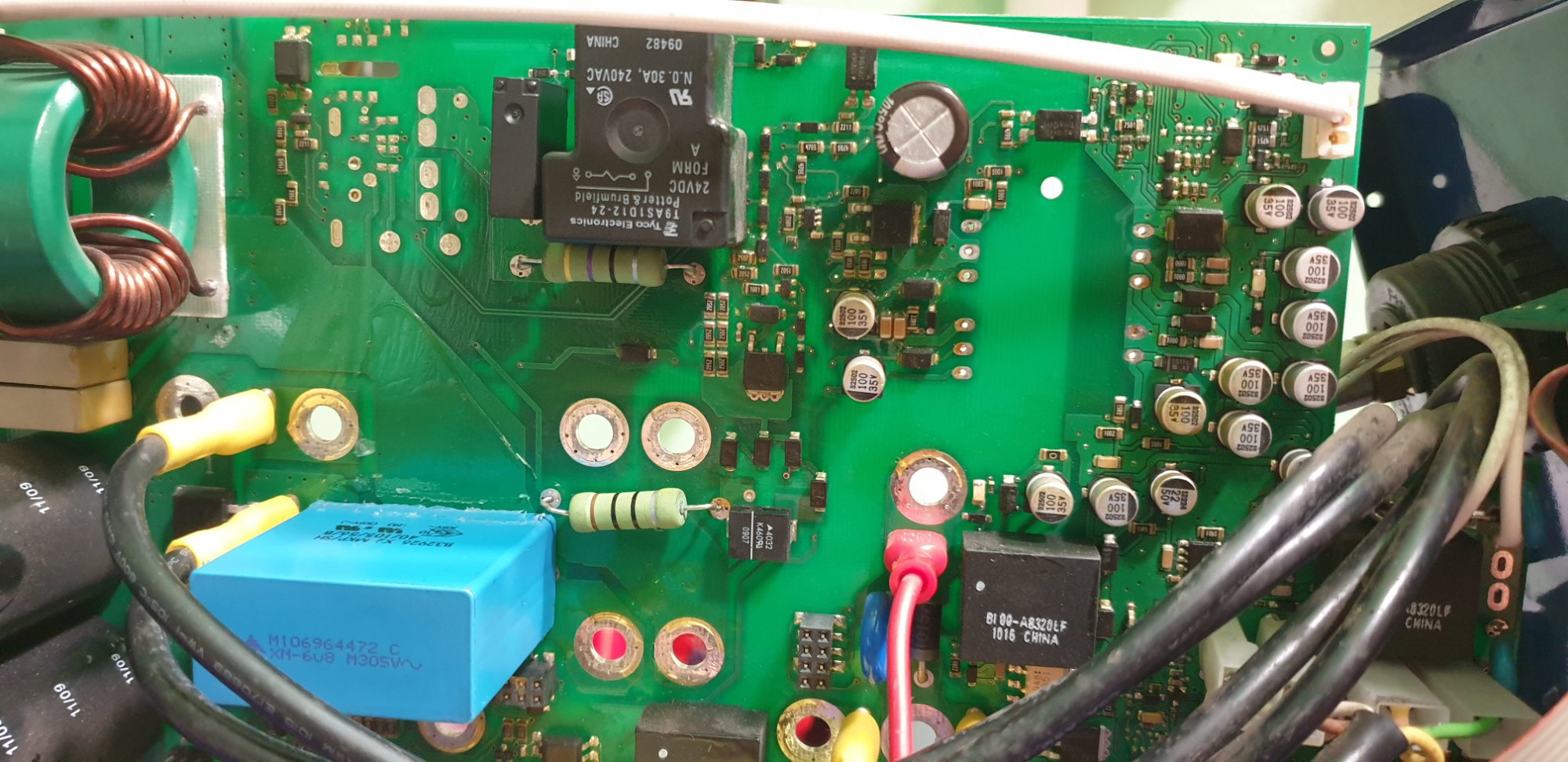

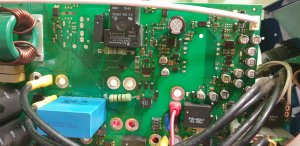

Dorzucam rowniez zdjecia ogolne urzadzenia.




Moge go rozebrac i sprawdzic stan uzwojen ale czy to pomoze mi znalezc na rynku cos czym moglbym go zastapic? Najbardziej zalezy mi na tym zeby wymienic go na inny z identycznymi wlasciwościami.

Pomiary moim zdaniem nie sa takie jak byc powinny. Domyslam sie ze uzwojenie pierwotne to te od gory (więcej wyprowadzen). Z kolei wtorne wydaje mi się ze na wszystkich wyprowadzeniach dawaloby takie same napiecie biorac pod uwage że wszystkie wyprowadzenia są zwarte.

A może to wlasnie dolne uzwojenie jest wtorne (wszystkie wejścia zwarte)a z gory wychodzą rozne napiecia na różnych wyjściach? (@edit to poprzednie zdanie nie ma sensu, nie podlaczy sie zasilania pod zwarta strone.) A moze po prostu trafo jest uszkodzony.

Podlaczanie w to miejsce zasilacza lab. poki co sobie odpuszcze.

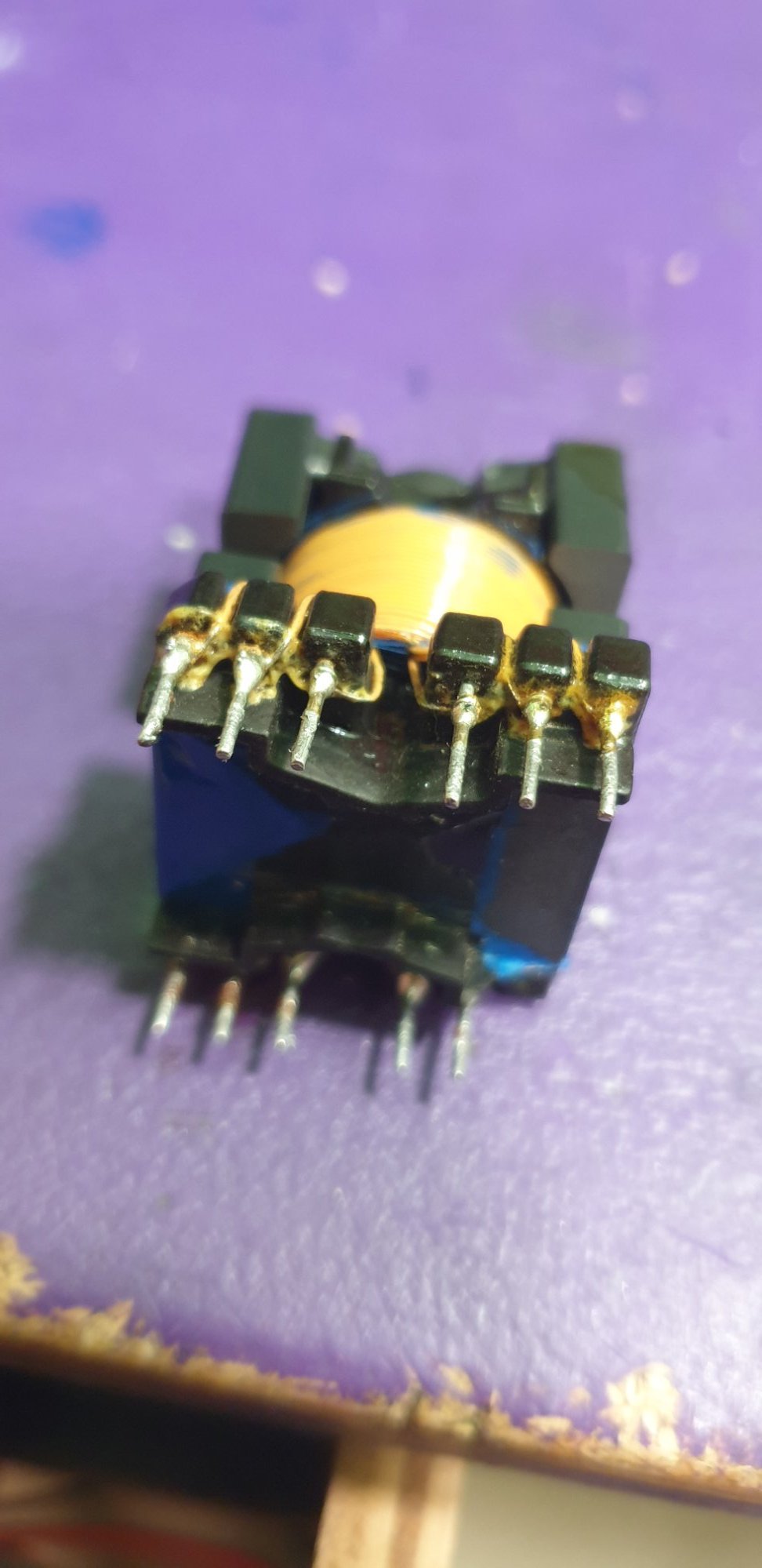

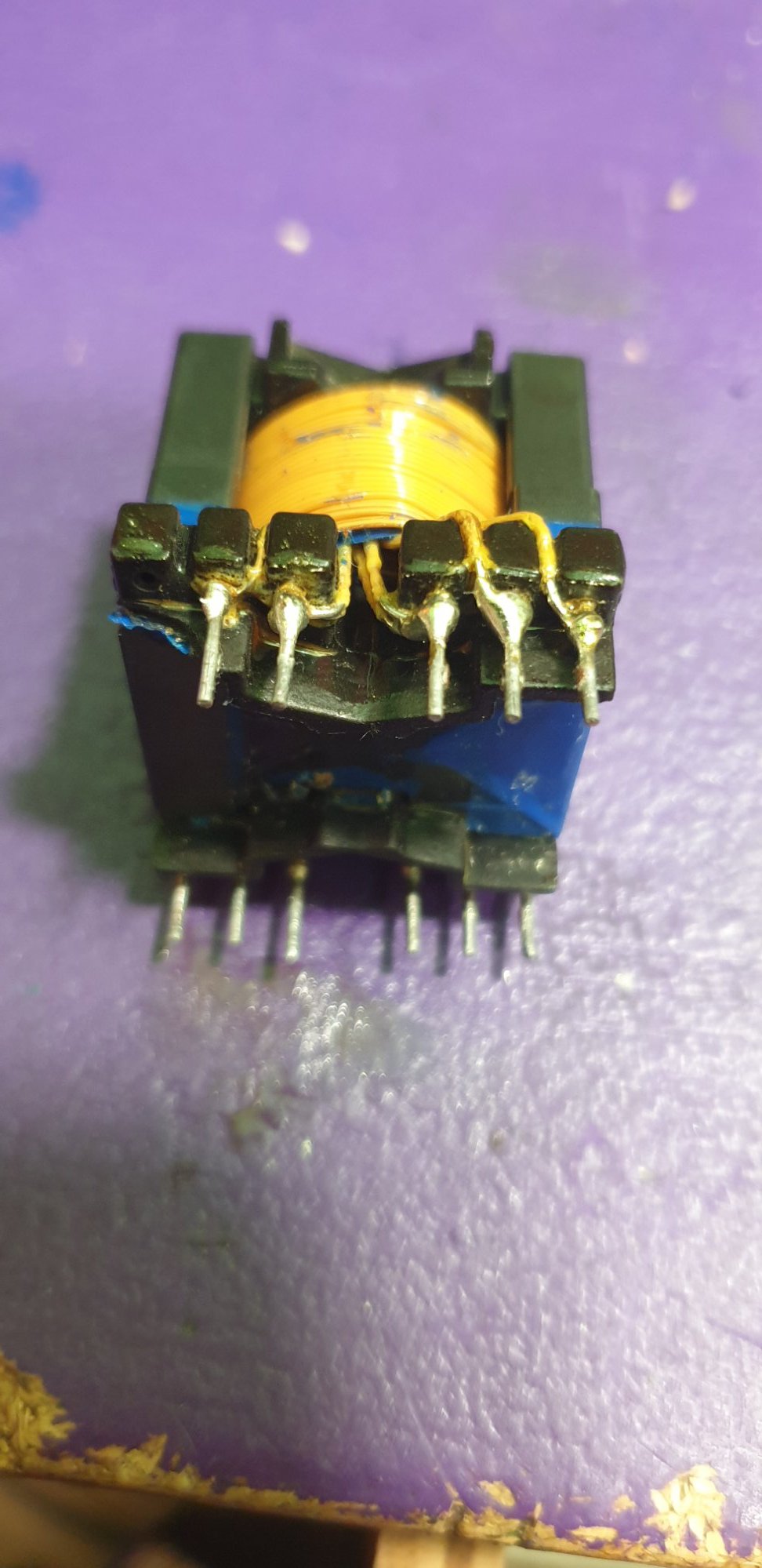

20210724_114511.thumb.jpg.f413625324542bbe9f786b42a18f254a.jpg 20210724_114529.thumb.jpg.0003f1b789cf6c30e3c3c74bbe798842.jpg



Pozdrawiam,

Pirex

@edit

Musicie mi wybaczyć, moge nieswiadomie pisac jakieś głupoty ale tak jak wspomniałem w pierwszym poscie, jestem na etapie nauki elektroniki i prosze o wyrozumiałość.

Edytowano przez Pirex
Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Powoli z tym rozbieraniem, trochę się zagalopowałem z tą "radą"

Link to post
Share on other sites
(edytowany)

Najlepiej jakbyś opisał jakie są objawy tego że urządzenie nie działa, gdzie i jakie napięcia są a gdzie wg ciebie ich brakuje. 90% usterek to są jakieś braki w połączeniach, zimne luty i temu podobne, później kondensatory (zwłaszcza w przetwornicach), półprzewodniki a na końcu bym dał trafo. Jakiś czas temu miałem do naprawy tig - a. I wiesz co było? Uszkodzony wewnętrznie(pęknięty) rezystor który wstępnie ładował kondensatory w zasilaczu pomocniczym. Także przede wszystkim pomiary co gdzie dochodzi a czego brakuje w sensie spodziewanych napięć itd.  A i jeszcze jedno, gdyby ten "trafok" dostał zwarcia to w jego okolicy najpewniej nie byłoby czego zbierać. Tranzystory sterujące są ok?

Edytowano przez _LM_
Link to post
Share on other sites

Urzedzenie jest bardzo nieprzystosowane do serwisowania. Nie wiem czy to celowo czy tak jest w takich urzadzeniach.

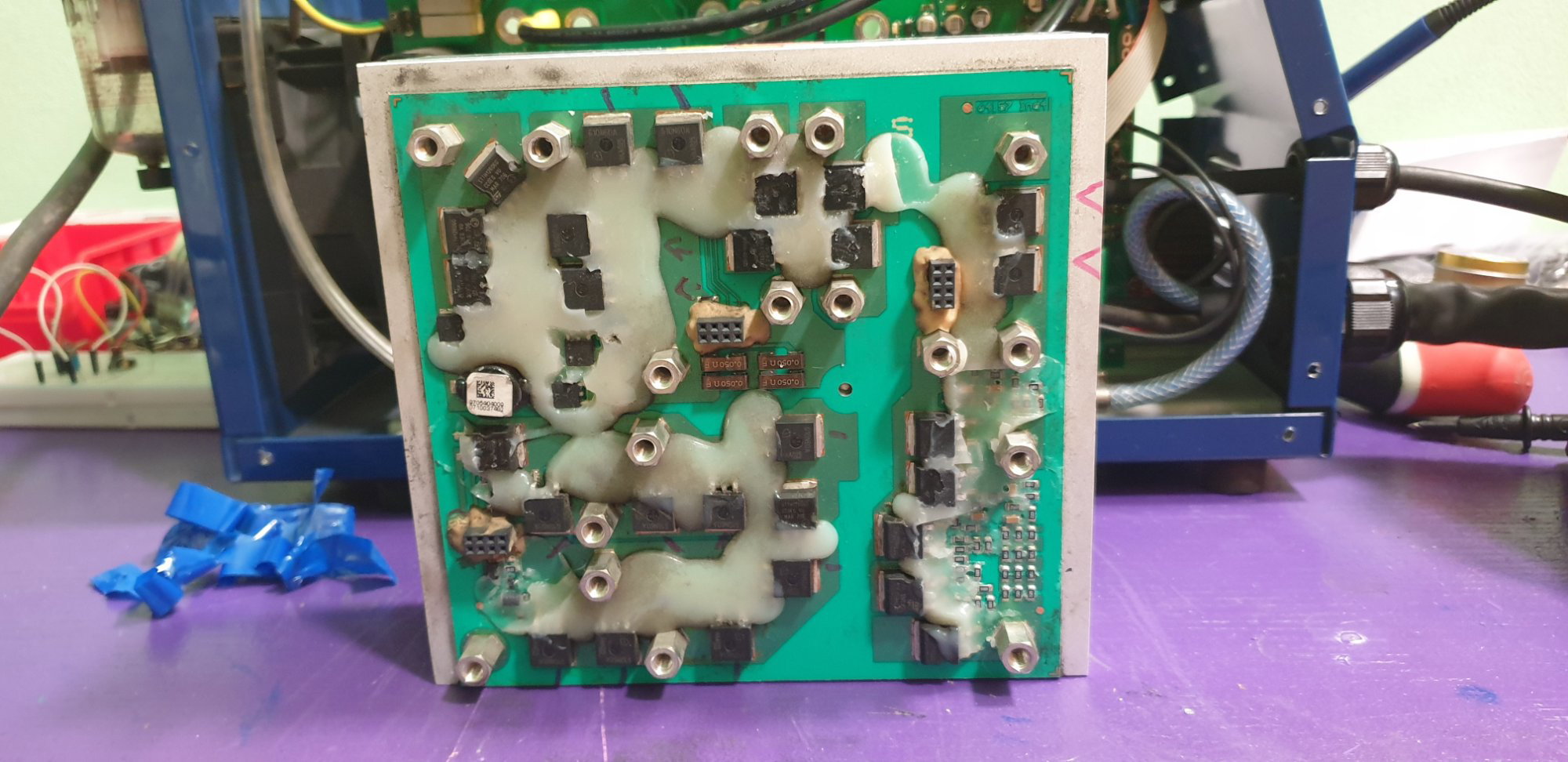

Tranzystory IGBT oraz wszystko co znajduje sie na plytce na radiatorze jest zalane sporą ilością sylikonu wiec do pomiarow wystarczy sie przebic sondami przez sylikon aczkolwiek żeby cokolwiek wylutowac... Mozna sie domyślić a podobno w celu sprawdzenia elementow powinno sie je wylutowac zeby nie bylo przeklaman.
