26 minut temu, veltronic napisał:

Witam, nieświadomy zakupiłem kilka czujników z serii Grove, Czy jest jakaś możliwość podłączenia ich do Malinki bez dodatkowego sprzętu ?

Tak, da się... Z tego co pamiętam Grove w większości używa I2C do komunikacji, więc wystarczy odpowiednio się wpiąć pod magistralę I2C (nie pamiętam czy czujniki są na 3.3V, ale raczej tak).

Edytowano przez H1M4W4R1
Link to post
Share on other sites

Z tego co doczytałem Raspberry pi 4 obsługuje magistrale I2C tylko trzeba ją odpowiednio włączyć na malince.

Teraz tylko nie rozumiem jak podpiąć się Tymi przewodami do malinki bo wydaje mi się że są one za małe (?)

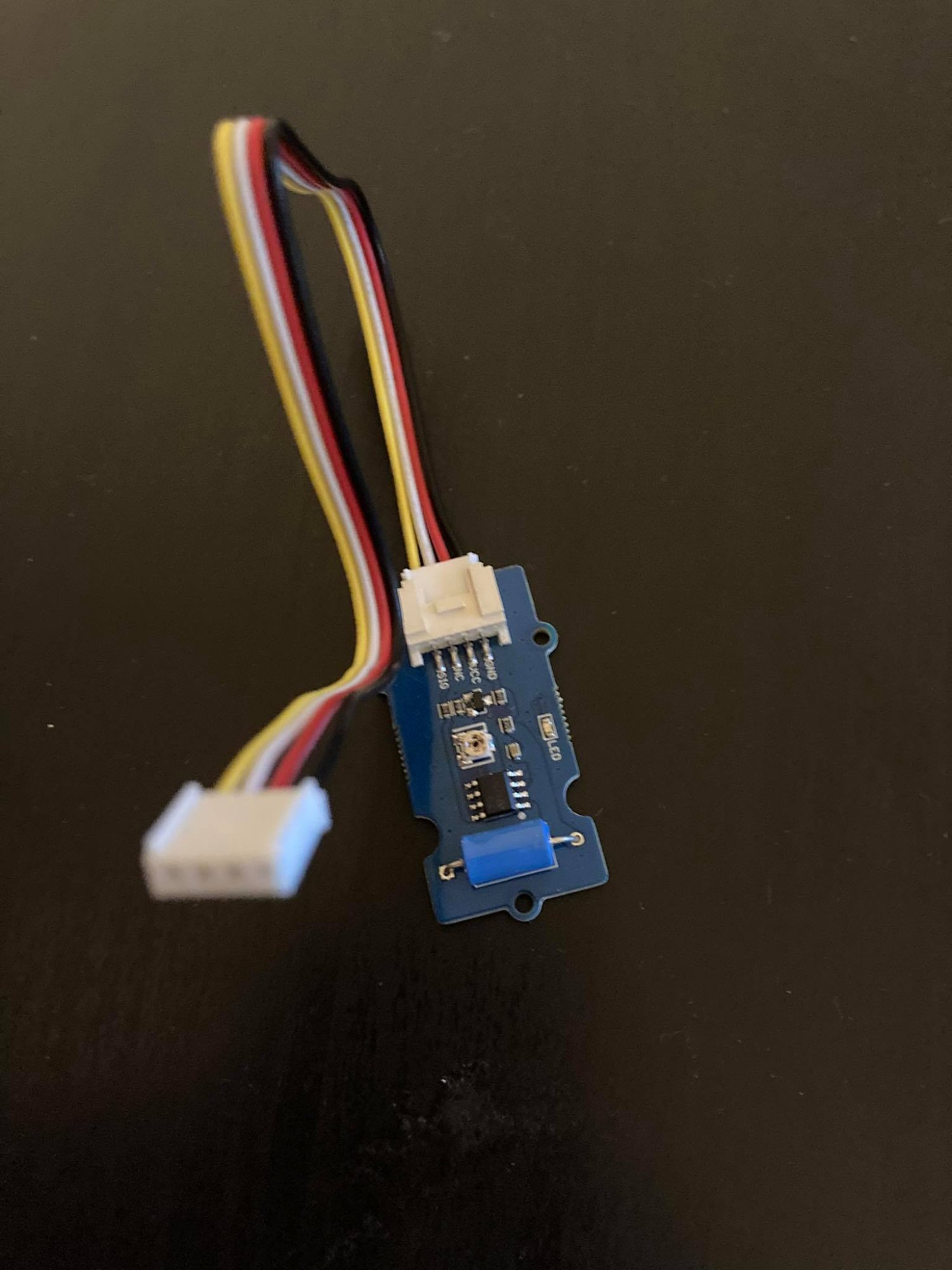

248211086_553189182448463_2155415171027593525_n.thumb.jpg.41e3fabbf09eef3ae606970510067250.jpg

Link to post
Share on other sites
6 minut temu, veltronic napisał:

Teraz tylko nie rozumiem jak podpiąć się Tymi przewodami do malinki bo wydaje mi się że są one za małe (?)

To akurat już kwestia kreatywnego rozwiązania... Jako, że jestem leniwy w takich sytuacjach zwykle używam nożyczek i trochę innego przewodu (oraz taśmy izolacyjnej) i leci "druciarstwo" 😄

Link to post
Share on other sites
