shady 1 Listopad 27, 2021 Autor tematu Udostępnij Listopad 27, 2021 (edytowany) U5 także nie stanowi problemu. Został jeszcze kwarc bo tranzystorów raczej nie należy chyba podejrzewać. Może podać więcej prądu na tą linie gdzie jest zwarcie i w końcu winowajca się skopci Edytowano Listopad 27, 2021 przez shady Cytuj Link to post Share on other sites
_LM_ 445 Listopad 27, 2021 Udostępnij Listopad 27, 2021 (edytowany) Kwarc przeważnie jest podłączony od układu, przez kondensatory do masy. Masz jakieś dodatkowe info nt tego sterownika? Może dałoby się odnaleźć jego schemat A co to są te q3 i q4? Zmierz d3 (multimetrem) czy niema zwarcia Edytowano Listopad 27, 2021 przez _LM_ Cytuj Link to post Share on other sites

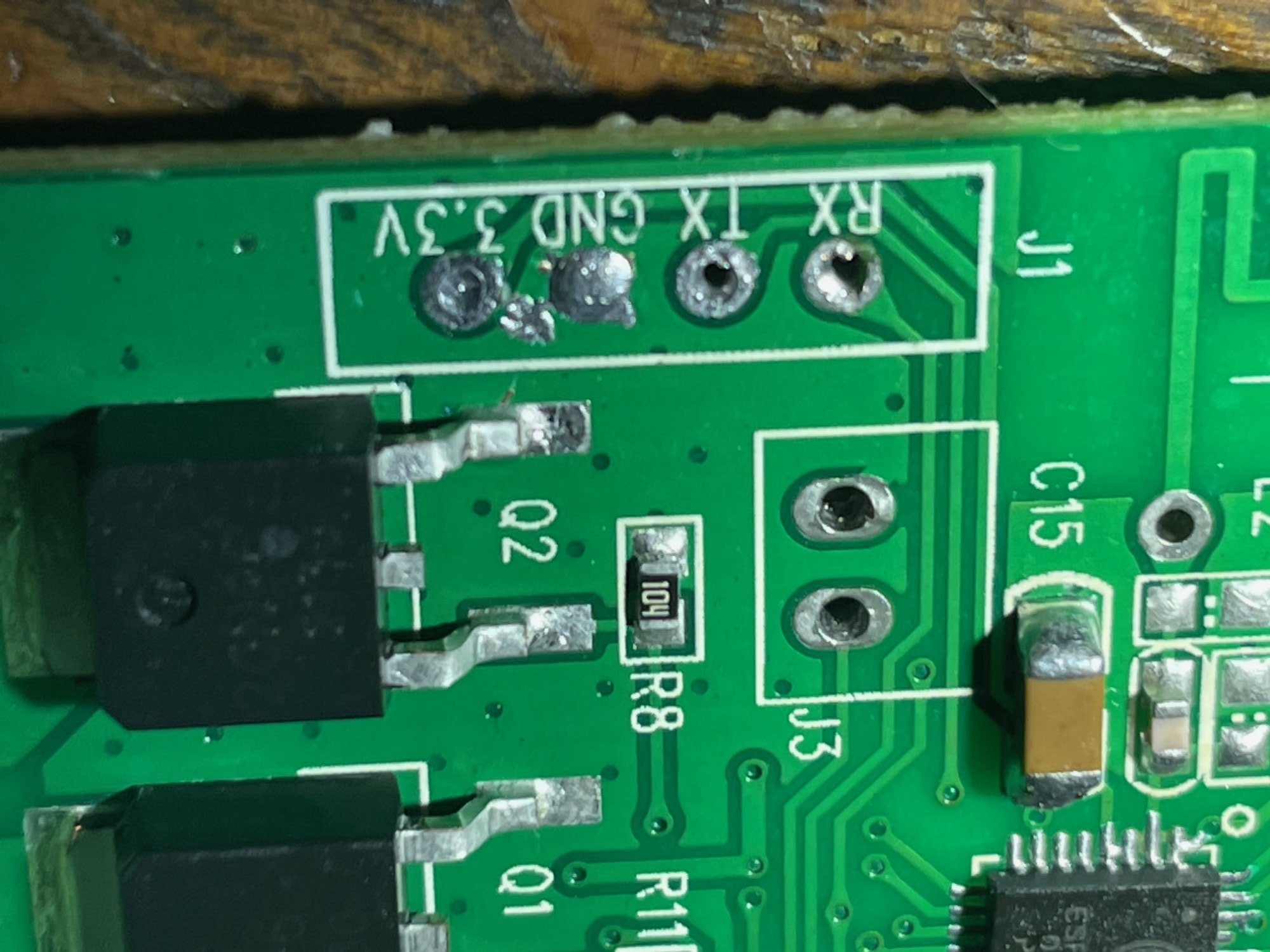

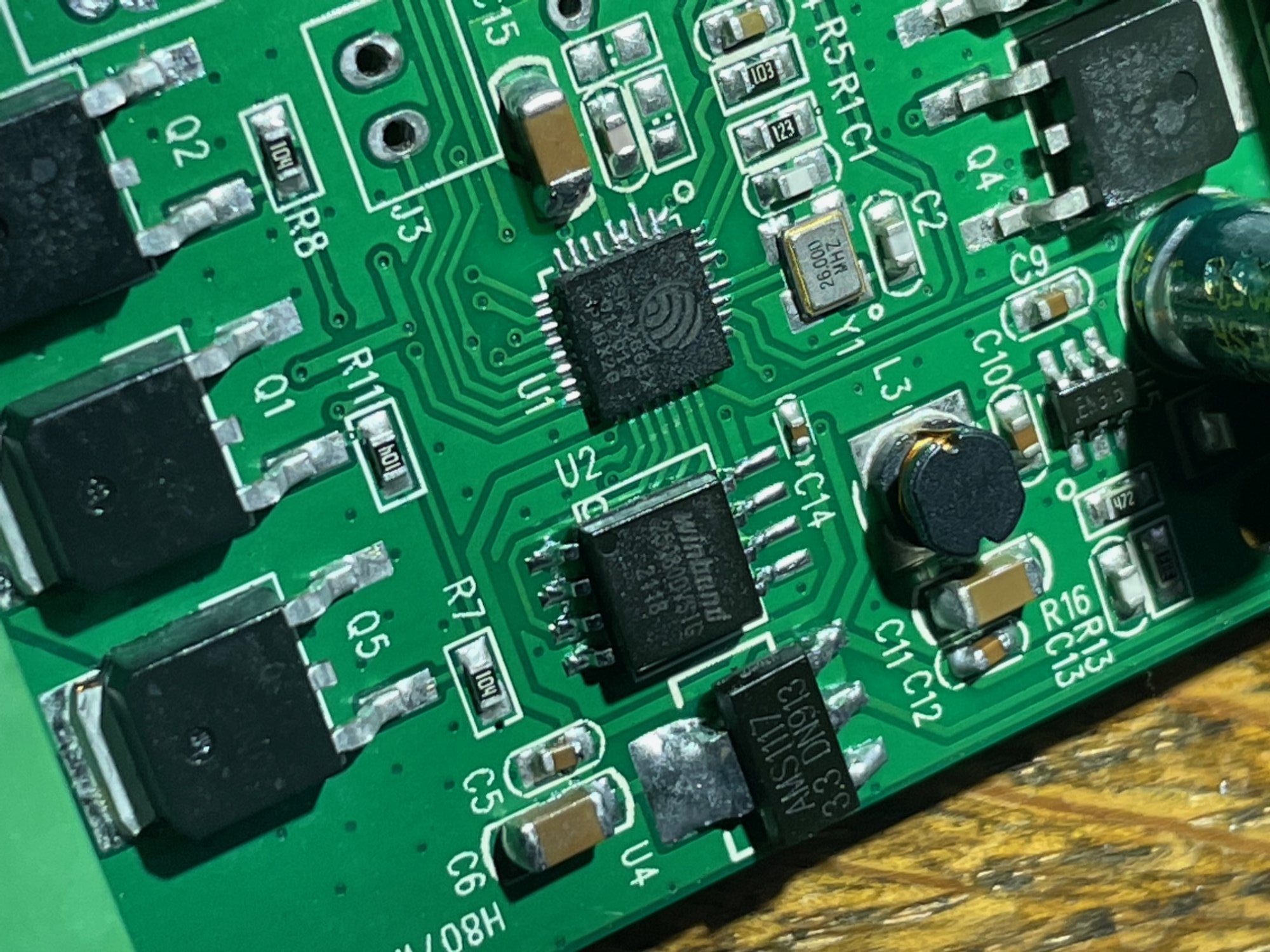

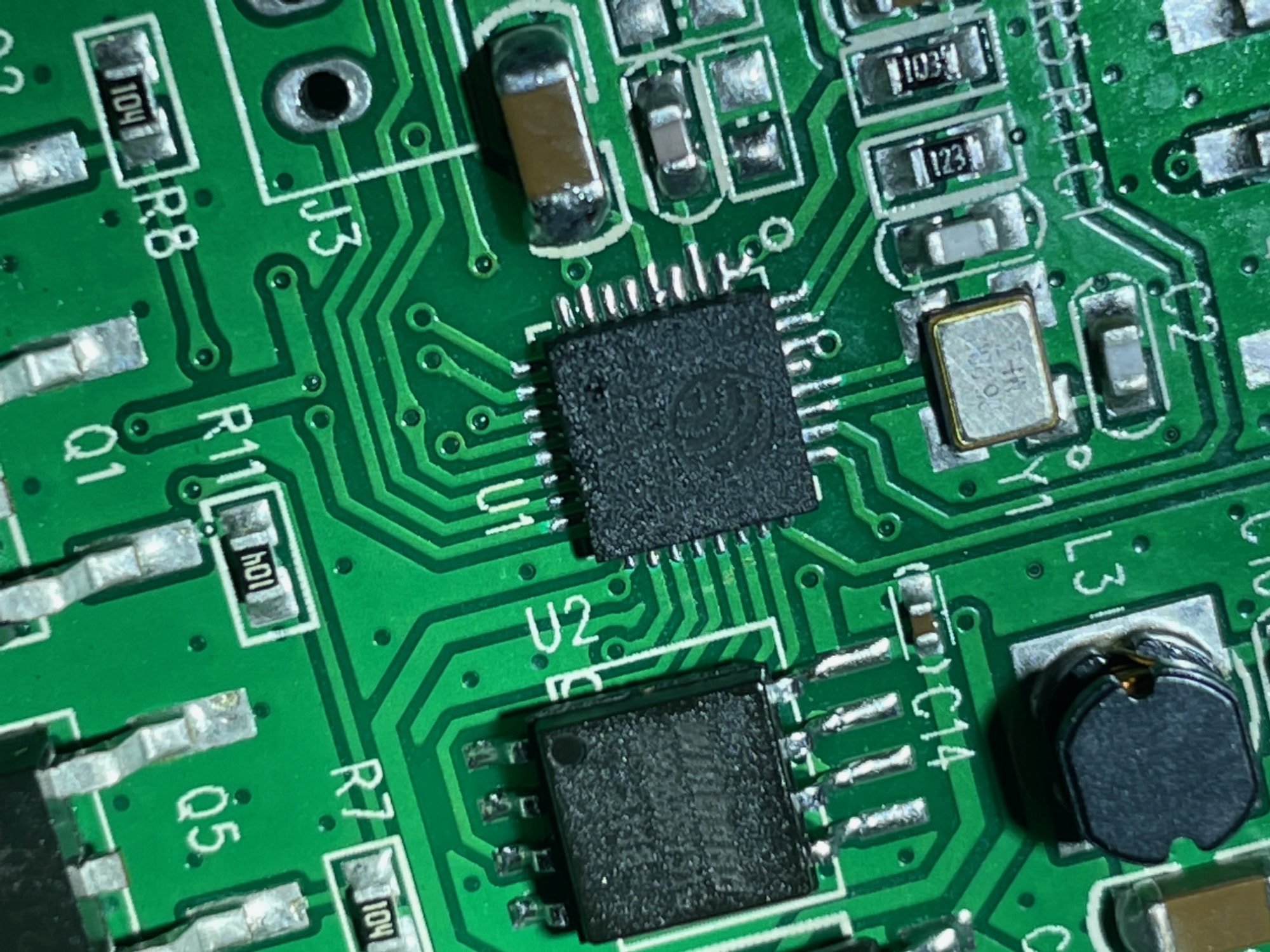

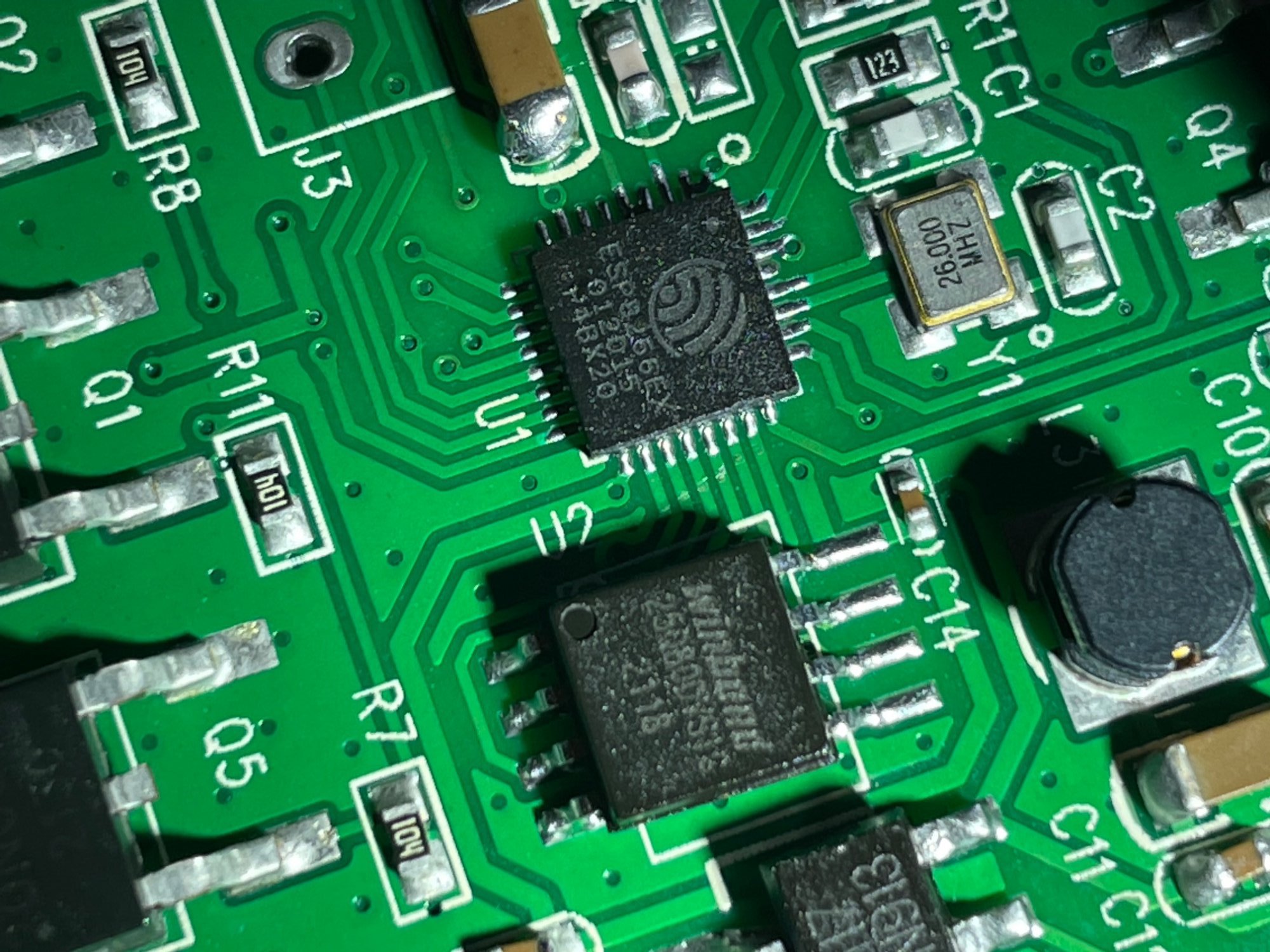

shady 1 Listopad 27, 2021 Autor tematu Udostępnij Listopad 27, 2021 (edytowany) Znalazłem! zwarcie było pod goldpinami pomiędzy GND a 3.3V widać tam taki chyba ubytek lakieru i nie mogę się pozbyć tej plamy cyny... Załączam kilka fotek zanim puszcze zasilanie dajcie znać czy moje amatorskie lutowanie przejdzie próbę ciężko polutować ten esp moje oczy wysiadają przy takim maleństwie. Edytowano Listopad 27, 2021 przez shady 1 Cytuj Link to post Share on other sites
_LM_ 445 Listopad 27, 2021 Udostępnij Listopad 27, 2021 Brawo tę plamę powinieneś dać radę odciągnąć plecionką z dobrym topnikiem. Taka uwaga zanim włączysz, mogłeś po usunięciu zwarcia wstrzymać się z układami niskiego napięcia a wcześniej podłączyć aby sprawdzić czy na pewno jest te 3.3V Cytuj Link to post Share on other sites
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
farmaceuta 357 Listopad 27, 2021 Udostępnij Listopad 27, 2021 Rowniez gratuluje... przylutowales to wszystko tez bez skazy...elegancko Cytuj Link to post Share on other sites

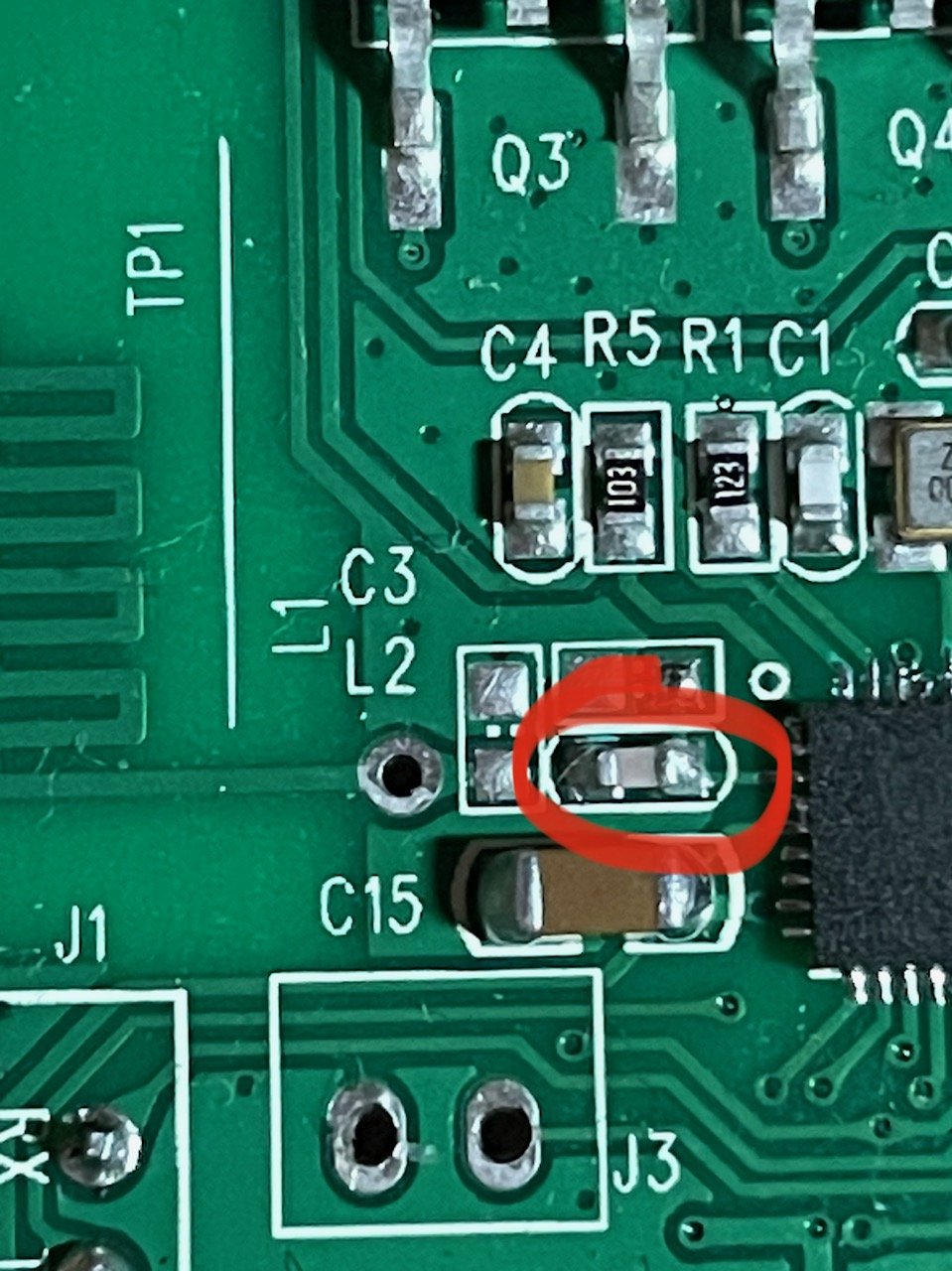

shady 1 Listopad 30, 2021 Autor tematu Udostępnij Listopad 30, 2021 (edytowany) Zaprogramowałem układ esp8266 używając tasmoty próbowałem także espeasy, wszystko przebiegło poprawnie ale po restarcie nie rzuca żadnej sieci wifi. Nie wiem czy program w ogóle się odpala czy tylko radio nie działa... co to za element który zaznaczyłem na czerwono? Jeżeli kondensator to jakoś nie mogę zmierzyć jego pojemności... Edytowano Listopad 30, 2021 przez shady Cytuj Link to post Share on other sites

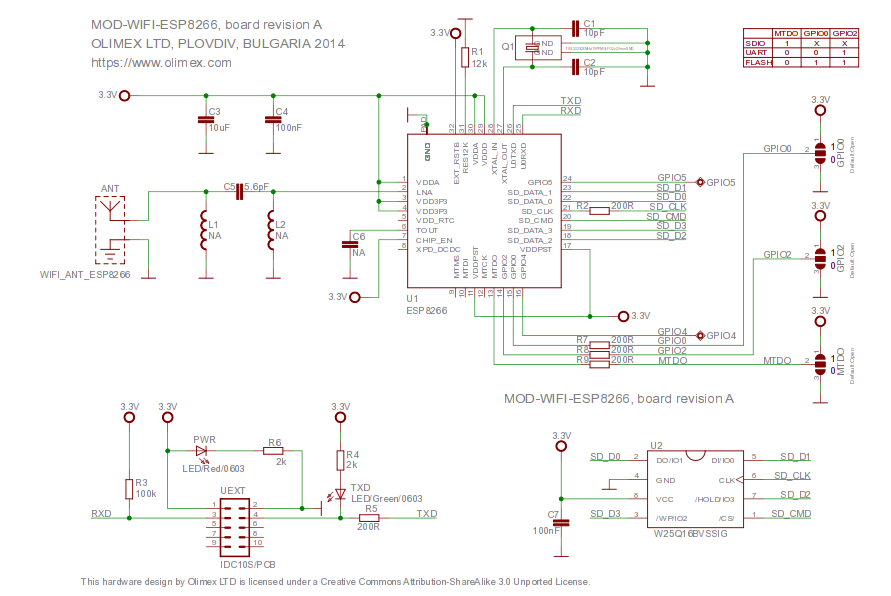

farmaceuta 357 Listopad 30, 2021 Udostępnij Listopad 30, 2021 (edytowany) Jak to pin od wyjscia rf to moze byc cewka...choc nie gwarantuje Wychodzi na to ze kondensator 5.6pF...cewek u Ciebie brak.. Edytowano Listopad 30, 2021 przez farmaceuta Cytuj Link to post Share on other sites
shady 1 Grudzień 1, 2021 Autor tematu Udostępnij Grudzień 1, 2021 chyba mogę chwilowo pominąć ten kondensator aby zobaczyć czy sieć się pojawi? Cytuj Link to post Share on other sites
farmaceuta 357 Grudzień 1, 2021 Udostępnij Grudzień 1, 2021 3 godziny temu, shady napisał: chyba mogę chwilowo pominąć ten kondensator aby zobaczyć czy sieć się pojawi? Ja bym nie ryzykowal...moduly rf to strasznie czule koncowki...ten kondensator napewno sluzy jakos do dopasowania antey lub jakos podobnie...chodzi o to ze gdyby esp nie spodobalo sie ze ten kondensator usunales to problemem moze byc nie tylko brak zasiegu a upalona koncowka rf na wieki...(ktorej juz nie wymienisz) , ale to takie moje uwagi (modelarskie)...poczekaj az ktos madrzejszy sie wypowie... Cytuj Link to post Share on other sites
_LM_ 445 Grudzień 1, 2021 Udostępnij Grudzień 1, 2021 Jak dobrze zrozumiałem to @shadyi tak już zdążył włączyć zasilanie. Zaś @farmaceutama rację: nie powinno się uruchamiać nadajników w.cz bez anteny. Co do tego kondensatora, jeśli zostanie pominięty to pojemności pcb przejmą jego rolę, skoro i tak już zdążyłeś włączyć układ to jak coś miało pójść nie tak pewnie już poszło Cytuj Link to post Share on other sites
shady 1 Grudzień 1, 2021 Autor tematu Udostępnij Grudzień 1, 2021 Jeżeli układ dał się zaprogramować to chyba można stwierdzić że działa. Natomiast po restarcie nie odpala się wifi - co to może oznaczać? Może ta pamięć po SPI jest uwalona i blokuje możliwość uruchomienia się mikrokontrolera? Jak podłączę programator to po uruchomieniu się układu z wgraną tasmotą powinno coś być widać na terminalu? Cytuj Link to post Share on other sites
