Podłączenie ekranu TFT z 8/16 bitowym interfejsem do Raspberry Pi (Zero).


Pomocna odpowiedź

Potrzebuję pomocy, bo chyba lekko zawaliłem sprawę. 😉

Jakiś czas temu zabrałem się za umieszczenie moich starych projektów w obudowach. W końcu przyszedł czas na prosty odtwarzacz multimedialny/radio internetowe na RasPi0. Opis TUTAJ. Jak widać na zdjęciach, projekt oryginalnie posiadał mały wyświetlacz SPI, zamocowany bezpośrednio na płycie głównej, a całość miała trafić do obudowy projektowanej na wymiar i drukowanej 3D. teraz jednak stwierdziłem, że wrzucę go do metalowej obudowy.

Ponieważ na przednim panelu miałem znacznie więcej miejsca doszedłem do wniosku, że dam mu większy wyświetlacz. Z pudełka wyciągnąłem kupiony jakiś czas temu wyświetlacz 3,2" na ILI9341. Wyszedłem z założenia, że da się go skonfigurować do pracy na interfejsie SPI - w końcu posiada wyprowadzone piny MISO, MOSI, CLK i CS. Nie zastanawiając się nad tym, wyciąłem w obudowie otwór i przykręciłem wyświetlacz. Dopiero wtedy zacząłem zastanawiać się nad pinoutem i szukać bliższych informacji. Im dłużej szukałem, tym bardziej byłem niepewny czy dobrze zrobiłem.

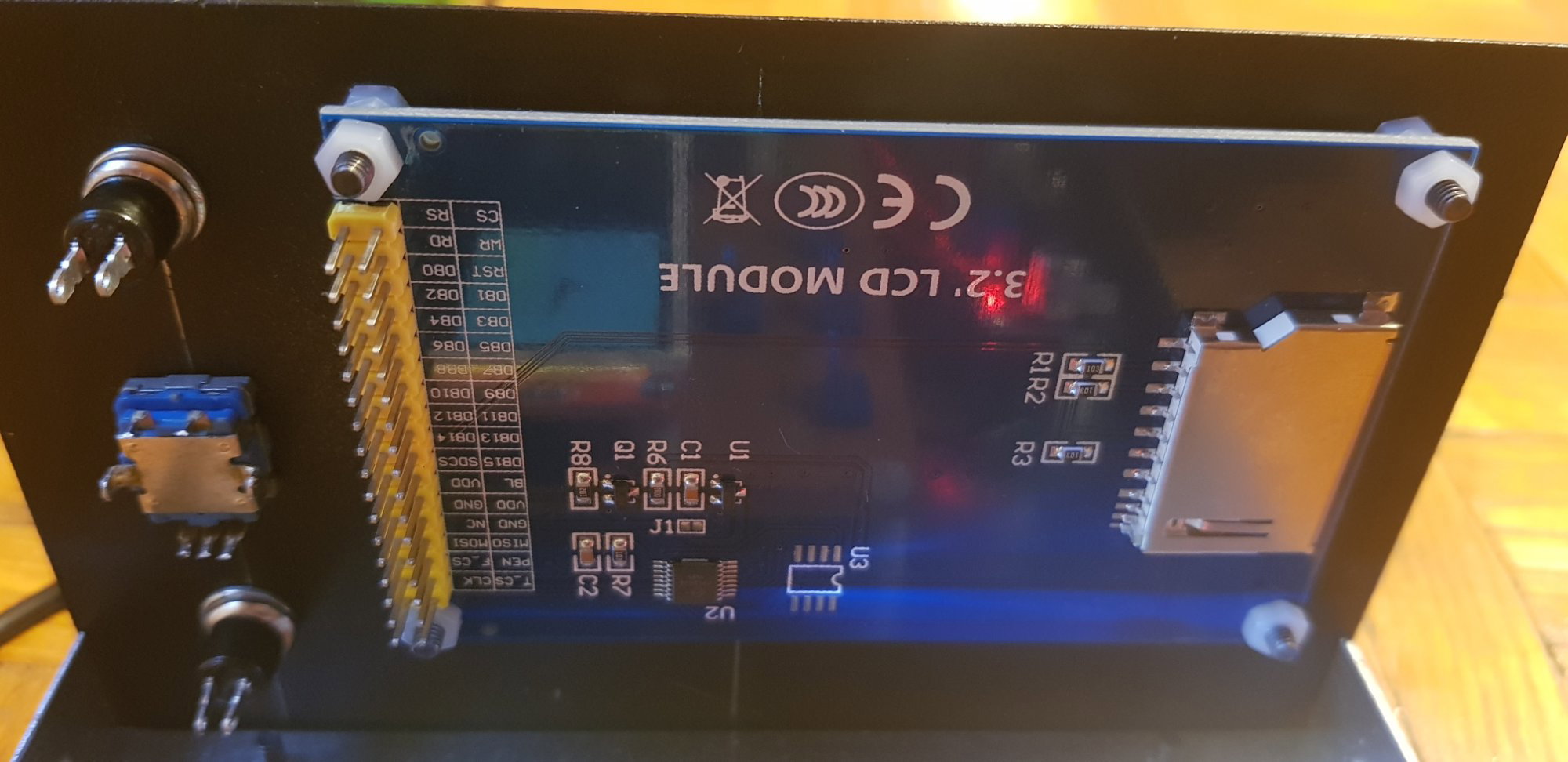

Poniżej dołączam zdjęcie tylnej ścianki wyświetlacza. Czy ktoś z was rozpoznaje ten model? Da się go w ogóle skonfigurować do pracy w trybie SPI z Raspberry Pi, czy też w grę wchodzi jedynie równoległy interfejs 8/16 bit? Czyżby opisane piny interfejsu SPI służyły tylko do obsługi panelu dotykowego i wbudowanego gniazda karty SD?

Jeśli nie będzie się go dało podłączyć do RasPi w trybie SPI, to istnieje jeszcze jakieś rozwiązanie? Są dostępne jakieś konwertery? A może uda mi się gdzieś kupić odpowiednik SPI w identycznym rozmiarze?



2021-12-03 11.43.25.jpg

Link to post
Share on other sites
8 godzin temu, atlantis86 napisał:

Czy ktoś z was rozpoznaje ten model?

To chyba ten

8 godzin temu, atlantis86 napisał:

Czyżby opisane piny interfejsu SPI służyły tylko do obsługi panelu dotykowego i wbudowanego gniazda karty SD?

Wygląda na to, że właśnie tak.

Link to post
Share on other sites
Dnia 3.12.2021 o 20:16, jand napisał:

Chyba nie do końca ten sam, bo jak widzisz ten z przytoczonego linku posiada zworki do ustawiania szerokości magistrali (8/16 bit). Nie posiada natomiast nieopisanej zworki J1, która występuje u mnie. Miałem więc cichą nadzieję, że być może ten konkretny model posiada opcję skonfigurowania w trybie SPI. Wiem, że z całą pewnością istnieją moduły wyświetlaczy mogące pracować w trzech trybach: SPI, 8 bit i 16 bit. Tak było w przypadku wyświetlacza, który został użyty w radiostacji McHF M0NKA, którą kiedyś składałem. Niestety, chyba nie tym razem...

Dnia 3.12.2021 o 20:16, jand napisał:

Wygląda na to, że właśnie tak.

Wygląda na to, że masz rację. No cóż... Będę musiał zamówić nieco mniejszy wyświetlacz pracujący w trybie SPI i zrobić maskownice na przód obudowy. 😕

Link to post
Share on other sites
3 godziny temu, atlantis86 napisał:

Będę musiał zamówić nieco mniejszy wyświetlacz pracujący w trybie SPI i zrobić maskownice na przód obudowy.

Albo trochę większy i poszerzyć otwór.

Link to post
Share on other sites
