Instalacja antenowa u młodego i początkującego krótkofalowca budowana od zera


Pomocna odpowiedź

Instalacja antenowa u młodego i początkującego krótkofalowca. Budowana od zera .
Jest to worklog co może potrwać kilka lat.
[na dzień pisania postu [25,12,2021] trwa to małymi krokami 1.5 roku
gdyż nie kupuje elementów na raz
[uwaga w tekście będę przemycał terminologie slangu
na początku tekstu z wyjaśnieniem a potem zastępczo ]
[i uproszczenia w terminologii i zasad działania ale jestem otwarty na pytania
np jakiego narzędzia
np praskę lub typ złącza użyłem czy innego elementu montażowego
np. wspornik kominowy  ]
Po zgromadzeniu elementów trochę trwa.

Ich obrobienie i zamontowanie .

Każdy krótkofalowiec w pewnym monecie chce zamontować   w swoim  domu . [w swoim QTH domowym]

Jakieś anteny i tu jest to mocno uwarunkowane gzie się mieszka.
 jak ktoś mieszka w bloku to pół biedy Jak na ostatnim piętrze i ma dostęp do dachu.
To spoko ale np. w środku  11 piętrowego budynku.

To mu zostaje rozciągnięcie   anteny z balkonu lub parapetu do latarni lub drzewa .
 Zawsze taka osoba ma jeden problem .
Znaleźć gzie można uziemić anteny. (temat naszej konstrukcji )
 Tu czasami przychodzą sztuczki z instalacją ogrzewania lub wodną.
Ja całe szczęście mieszkam w domku wolno stojącym.

Więc tu mogę sobie wbijać różnorakie żelastwo w ziemie   .
U siebie mam na razie 2 anteny i w postępie tego workloga będzie ich więcej .

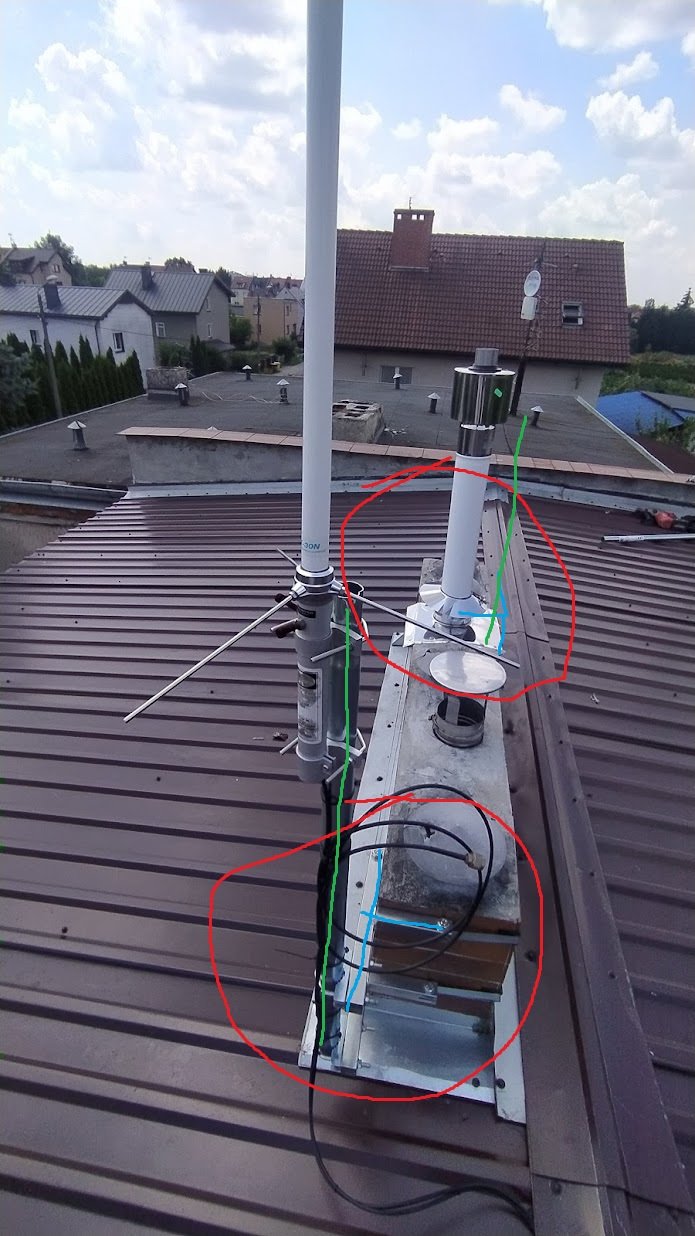

Na dachu mam tak zwane X-30N

Na tak zwany VHF i UHF.
Czyli na częstotliwości około 145MHz i 440 MHz (w uproszczeniu ).
Gzie to odpowiada  długości fali radiowej 2Mmetrów i 70 CentyMetrów .

po której zamontowaniu wyszły problemy z niską jakością instalacji telewizji naziemnej
która miała 20 lat i była robiona na kolanie
która została wymieniona IMG_20210710_132037.thumb.jpg.4d9298449ca099824f087d6e93fc2107.jpgIMG_20210627_124118.thumb.jpg.b0587e88213c60e59fdf575f48d7c81b.jpgIMG_20210710_132043.thumb.jpg.3a928e9c0816b33e7224d987440e333b.jpg
ciekawostka przewód ,,antenowy '' bardzoo niskiej jakości dodawany w zestawie z anteną
drugą z anten jest tak zwane LW long wire  jak sama nazwa mówi to kawał drutu na fale krótkie od 3,5MHz 80Metrów do około 50MHz czyli 6Metrów
(nie mam zdjęcia trudno jest ją na nim zmieścić tak żeby była widoczna
antena żeby dobrze działała potrzebuje tak zwane przewody przeciw wagi i uziemienie
najpierw zostało wstępnie wbite uziemienie  a potem dodany element kompozytowy co się nazywa studzienka inspekcyjną/ uziomowa
uziemienie będzie miało dobite kilka elementów dla poprawy parametrów i będzie nie wystawało no nad studzienkę
 więc gdy anteny nie będzie
będzie można ją zamknąć pokrywką i np skosić trawę
 to już  mamy  wstępny zarys prac na 2 systemach anten

 ale co jak nam tych anten przybędzie

2 musimy zadbać o np ochronę odgromową instalacji  więc

jak mamy dużo anten lub przewodów pod anteny  to musimy je gdzieś umieścić w jednym miejscu  i opisać
tu taki przykład jest ta listwa aluminiowa co na razie mi do tego służy taki odpowiednik pacz panelu w serwerowni
ale docelowo do radio szaku (czyli biurka / pokoju gzie się bawisz radiami )
będą przychodziły przewody tylko te najbardziej potrzebne lub ewentualnie będzie jakiś przełącznik automatyczny na zewnątrz budynku
więc tu się pojawia skrzynka na to wszystko na pacz panel  na jakąś elektronikę
skrzynka jest (bo już ją mam ) metalowa i będzie miała zrobione własne uziemienie
skrzynka jest z użytku wtórnego posiada da niechlujną konserwacje lakierniczą
 kilka dławnic które nam się przydadzą posiada też buzzer / syrenę 24V
 kilka diod 24 v może nam się przydadzą posiada też wiele zbędnych otworów po osprzęcie
ale trochę starego osprzętu przed malowaniem trzeba z niej wymontować
więc do dzieła pomalujmy  ją IMG_20211223_214943.thumb.jpg.aebd628b32ffdca0abec80dcf599680a.jpgIMG_20211225_193336.thumb.jpg.dd45817527829b7cd67c15937b6143ac.jpgIMG_20211223_210436.thumb.jpg.42e3d894dedcb3c7f217c23beba7e47b.jpgIMG_20211223_213015.thumb.jpg.c1562808c6324f66653ac397f4cc0f9b.jpg

w między czasie omówmy sobie kolejne elementy co się pojawią w skrzynce
jest w nich w pewnym sensie  ochronnik antenowy  głównej mierze jest to samo co warystor
tak samo jak ochronnik w instalacji domowej 230v
ma zabezpieczyć przed wystąpieniem za dużego napięcia na  instalacji antenowej
w tym przypadku uderzenia pioruna
i po przez zwarcie żyły ,,ciepłej '' w przewodzie koncentrycznym z ekranem
a ekran podłączony jest w tym przypadku z naszym przypadku
z naszym pacz panelem
a on jak wiemy z ziemią  w skrzynce
IMG_20211226_132711.thumb.jpg.51b1e08d0302bd2b7d1a93458dc3c29b.jpgIMG_20211226_132620.thumb.jpg.cc3e3c6e04150dea0e9ead36b23425b4.jpg
posiada on on wymienne nazwijmy to bezpieczniki

ciąg dalszy nastąpi do usłyszenia
w między czasie trwa dalsze malowanie i  gromadzenie elementów
i przygotowywanie pewnej kombinacji opartej o raspberry pi z RTL-SDR

Edytowano przez sp6zolw
poprawa drobnych błędów
  • Lubię! 1
Link to post
Share on other sites
  • Gieneq zmienił tytuł na: Instalacja antenowa u młodego i początkującego krótkofalowca budowana od zera

kolejny upade po paru dniach post zmotywował mnie do dalszego szybszego działania
tak robione po zmierzchu ale o porze takiej że jeszcze sąsiedzi nie śpią
 nie mają podstawy do wzywania Sturzów prawa jak wiemy mamy zimę
IMG_20211227_172336.thumb.jpg.aa9221cf5d472b1a412bc78e6f7d9cf9.jpgIMG_20211227_174739.thumb.jpg.15ca09dac49d1e7f5b82ad5699a9a403.jpg

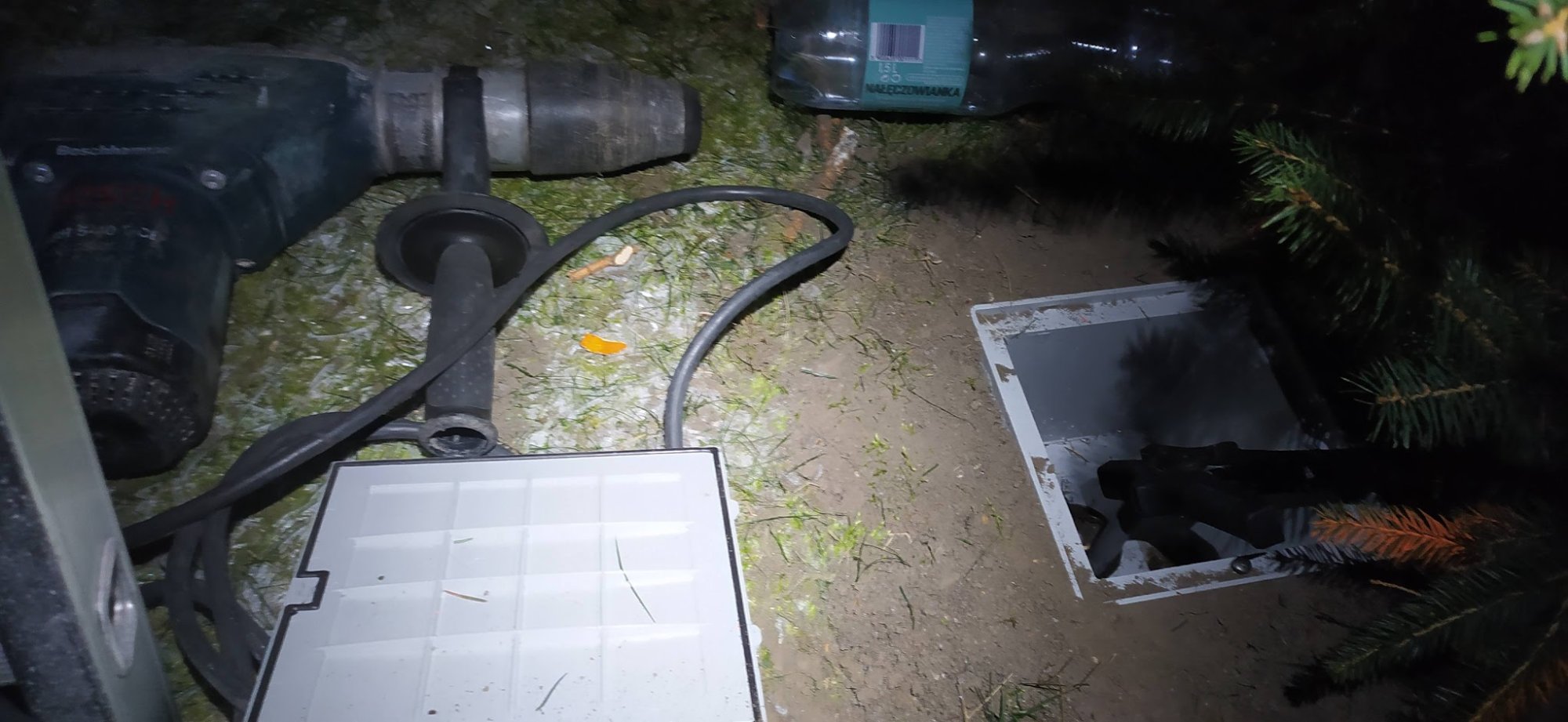

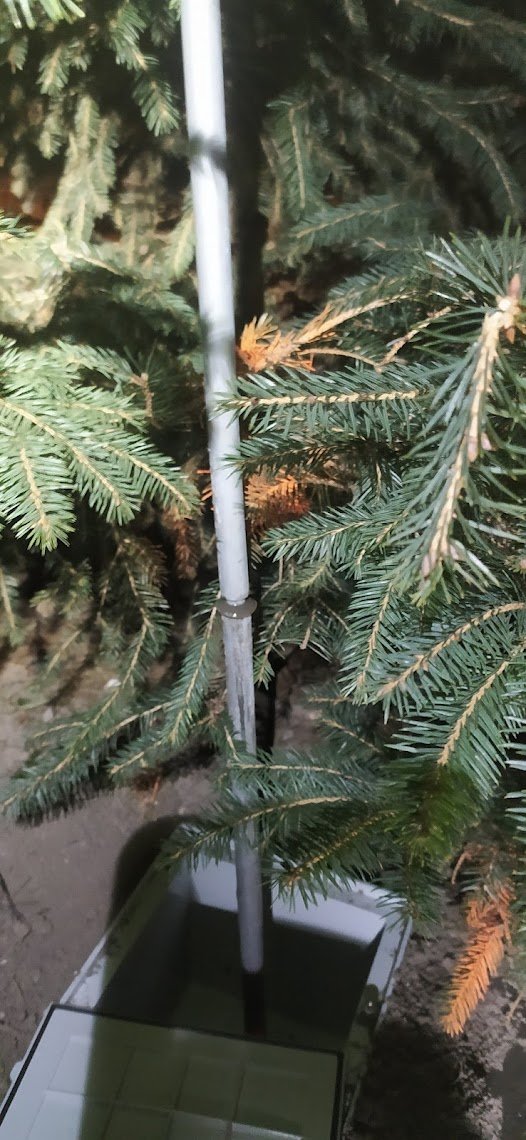

zostały dobite sondy trzeba zrobić jedynie pomiary skuteczności

zrobione zostały zakupy

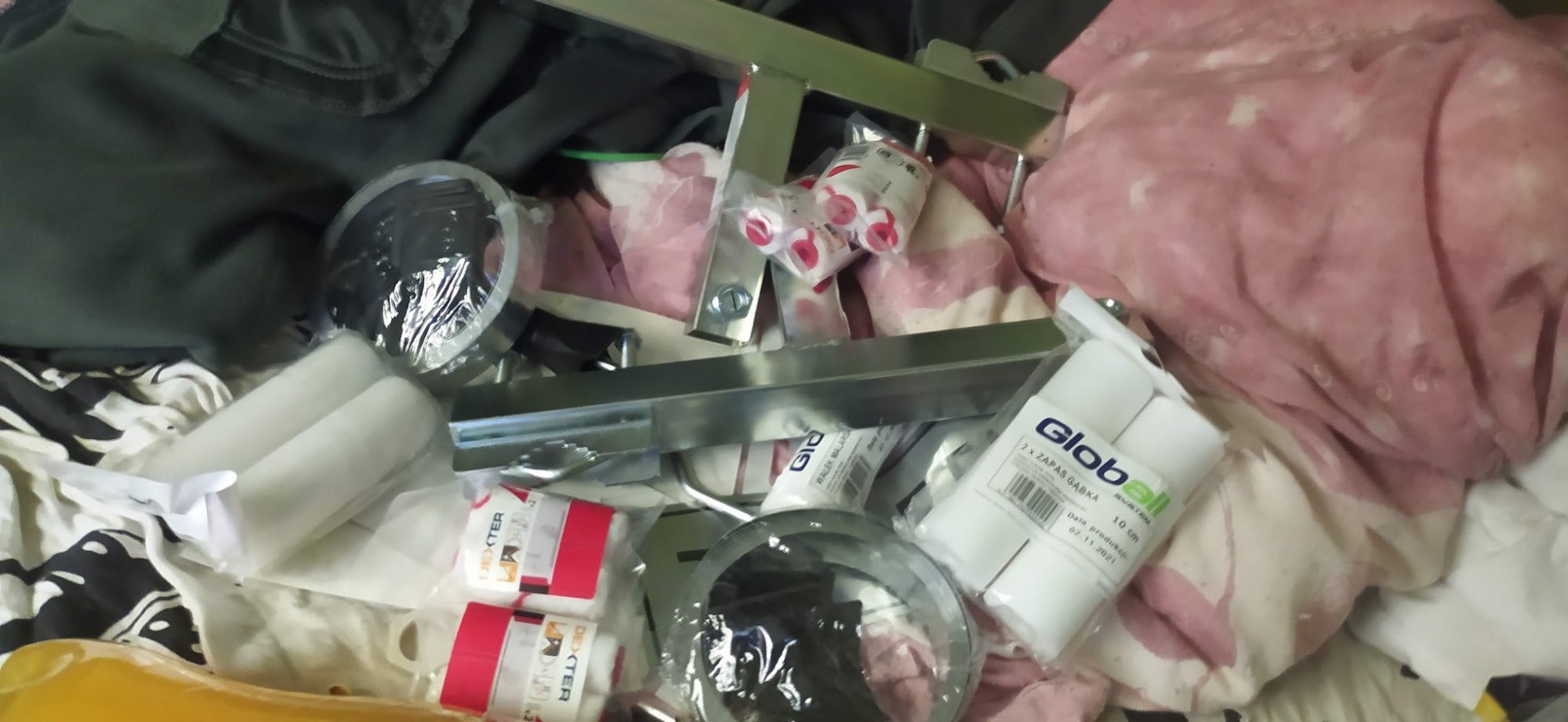

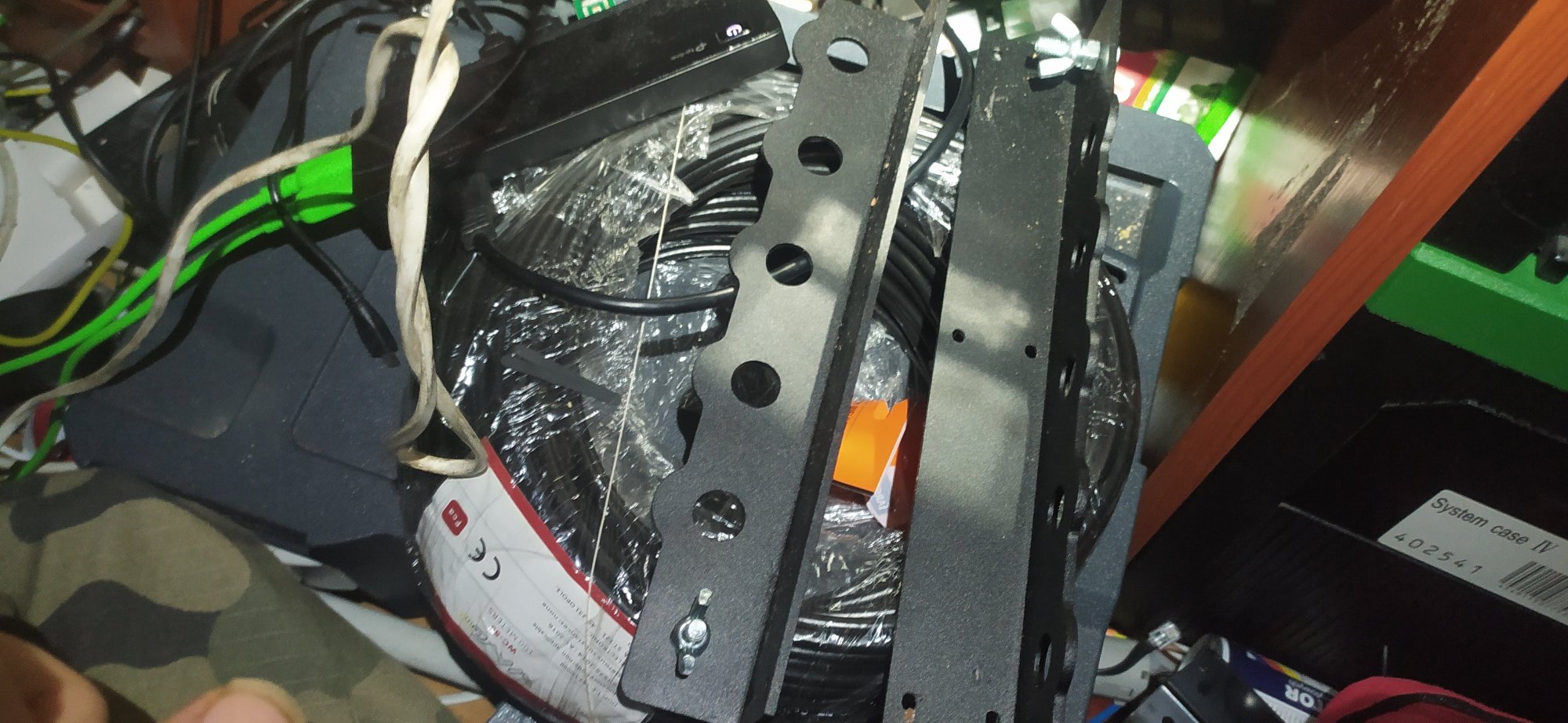

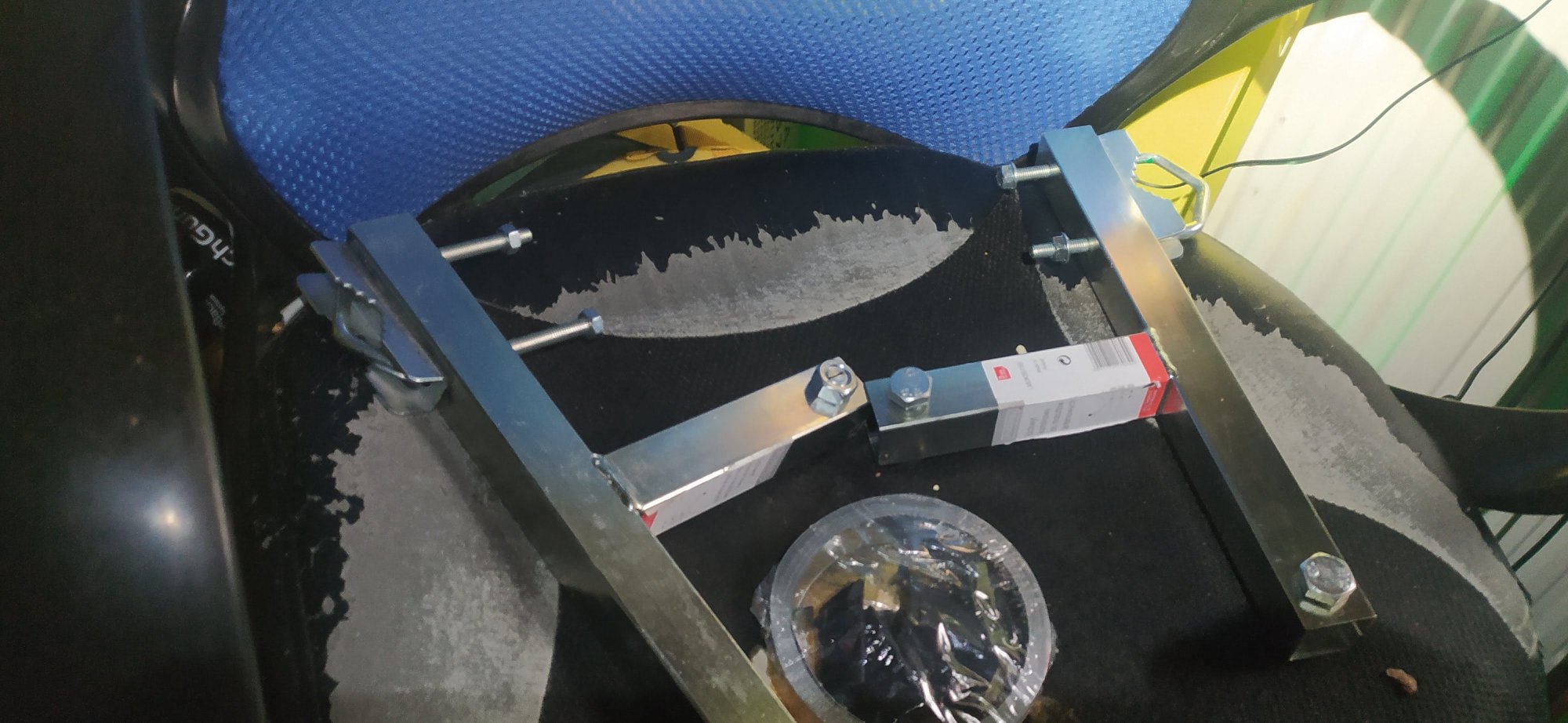

wałki do malowania i druga obejma kominowa do bez inwazyjnego montażu anten
jeszcze się pojawi sama rura (maszt )jedna na wymianę na większy a druga już większa
a wałki bo pojawiły się 2 docelowo wszystkich ma być 5

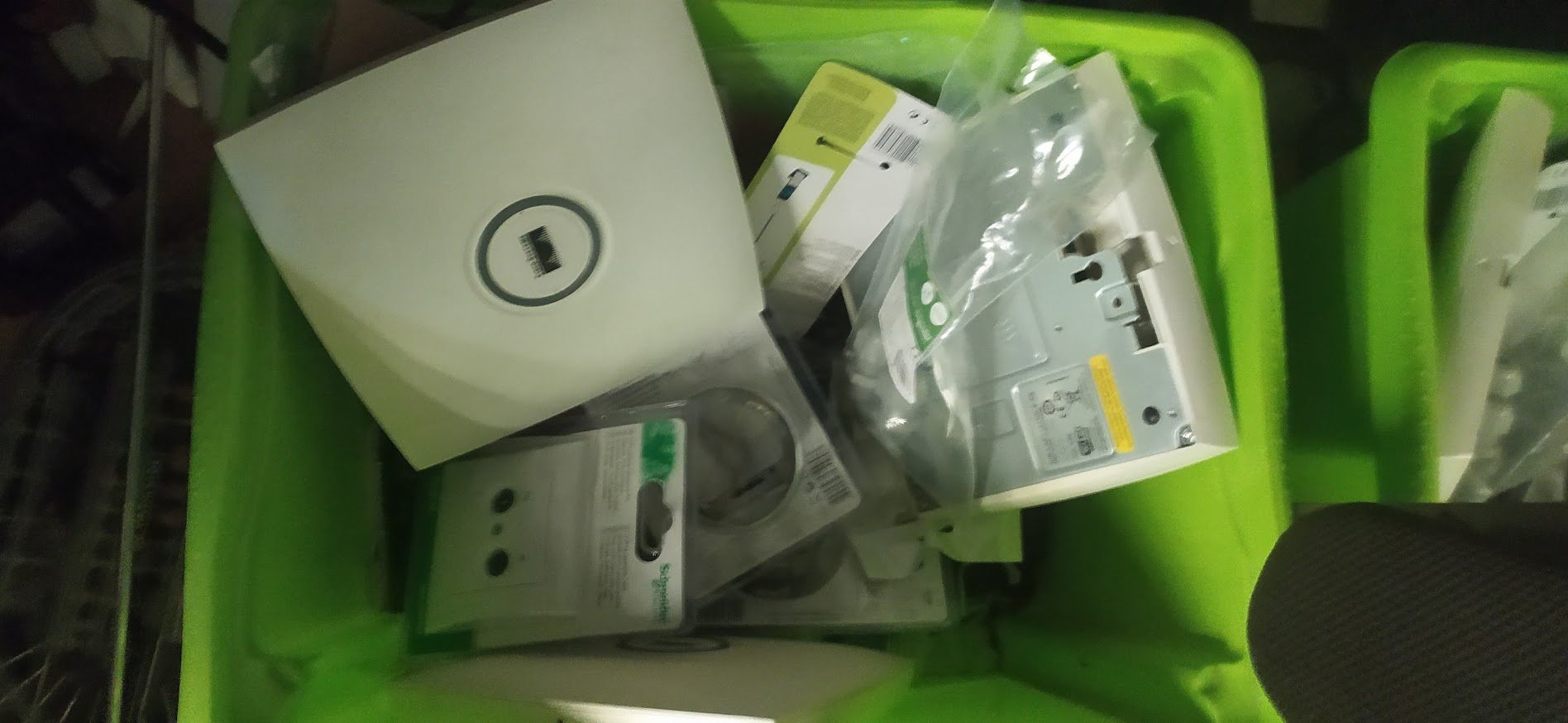

zapasowe skrzynki co mogą się przydać
a w nich trochę elektroniki co może w przyszłości spowodować budowę rotora lub trakera  ?
sterowanego radiowo zobaczymy bo w tej elektronice jest 10 kanałowy pilot przemysłowy i kilka odbiorników
(nie jest pewne czy będę mógł go użyć )
montaż masztu na wiosnę ze wglądu na pogodę
a w śród elektroniki  kilka ciekawych archaicznych  sprzętów

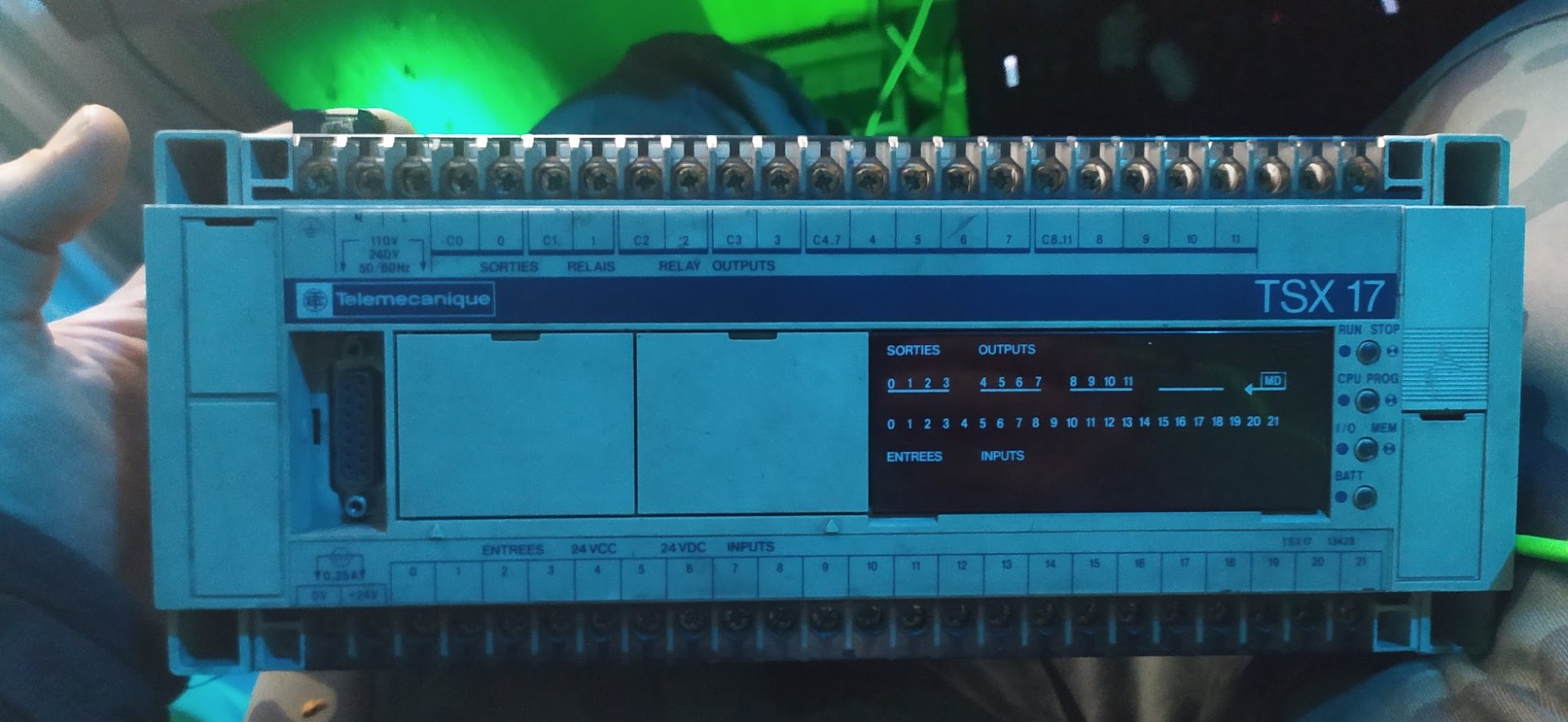

np sterownik PLC  Telemecanique   TSX 17 programowany pierwotnie w Dosie
ciąg dalszy nastąpi do usłyszenia
w między czasie trwa dalsze malowanie i  gromadzenie elementów
i przygotowywanie pewnej kombinacji opartej o raspberry pi z RTL-SDR

szczęśliwego nowego roku (pisane w sylwestra )

  • Lubię! 1
Link to post
Share on other sites

Cześć @sp6zolw

fajnie, że udało się antenę zamontować, czekam na dalsze informacje o postępie prac..Mam pytanie wiem,że dość odległe od krótkofalarstwa, ale jakoś pokrewne z tym tematem. Masz może jakieś doświadczenia z SDR (Software Defined Radio)? Kupiłem dość dawno temu zestaw DIY z SDR i obiecuję sobie, że w końcu go zmontuję, ale zawsze brakowało na to czasu. Może dzisiaj się za to wezmę. Jestem ciekaw jakie do świadczenia mają użytkownicy Forbot'a w tym temacie, bo w sieci są bardzo skrajne opinie dotyczące tego tematu.

Pozdrawiam

Link to post
Share on other sites
(edytowany)
56 minut temu, FlyingDutch napisał:

Cześć @sp6zolw

fajnie, że udało się antenę zamontować, czekam na dalsze informacje o postępie prac..Mam pytanie wiem,że dość odległe od krótkofalarstwa, ale jakoś pokrewne z tym tematem. Masz może jakieś doświadczenia z SDR (Software Defined Radio)? Kupiłem dość dawno temu zestaw DIY z SDR i obiecuję sobie, że w końcu go zmontuję, ale zawsze brakowało na to czasu. Może dzisiaj się za to wezmę. Jestem ciekaw jakie do świadczenia mają użytkownicy Forbot'a w tym temacie, bo w sieci są bardzo skrajne opinie dotyczące tego tematu.

Pozdrawiam

sdr jest powszechnie wykorzystywany w moim hobby
ponieważ moje hobby wykorzystuje dużo zagadnień z
elektroniki mechaniki precyzyjnej elektryki i tak dalej
a czasem też z np dekarstwa jak trzeba zamatować coś na dachu
za jakiś czas będę miał dekoder oparty o manię  i sdr różnych sygnałów ale czekam aż kolega znajdzie czas na oprogramowanie tego badziewia '



Edytowano przez sp6zolw
  • Pomogłeś! 1
Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

(edytowany)
2 godziny temu, sp6zolw napisał:

sdr jest powszechnie wykorzystywany w moim hobby
ponieważ moje hobby wykorzystuje dużo zagadnień z
elektroniki mechaniki precyzyjnej elektryki i tak dalej
a czasem też z np dekarstwa jak trzeba zamatować coś na dachu
za jakiś czas będę miał dekoder oparty o manię  i sdr różnych sygnałów ale czekam aż kolega znajdzie czas na oprogramowanie tego badziewia '



Hej @sp6zolw,

dzieki za tak wyczerpującą odpowiedź - masz naprawdę fajne hobby. To mnie zmobilizowało do rozpoczęcia montażu kitu z SDR - jest trochę lutowania, ale może jeszcze dziś uda mi się uruchomić ten zestaw.

Pozdrawiam

Kolega @sp6zolwmnie tak zachęcił, że w godzinę złożyłem  ten kit SDR , zainstalowałem SDRSharp'a (pod Windows10)  i już mogę słuchać "Radio Bydgoszcz" przez aplikację - patrz zrzut ekranu:

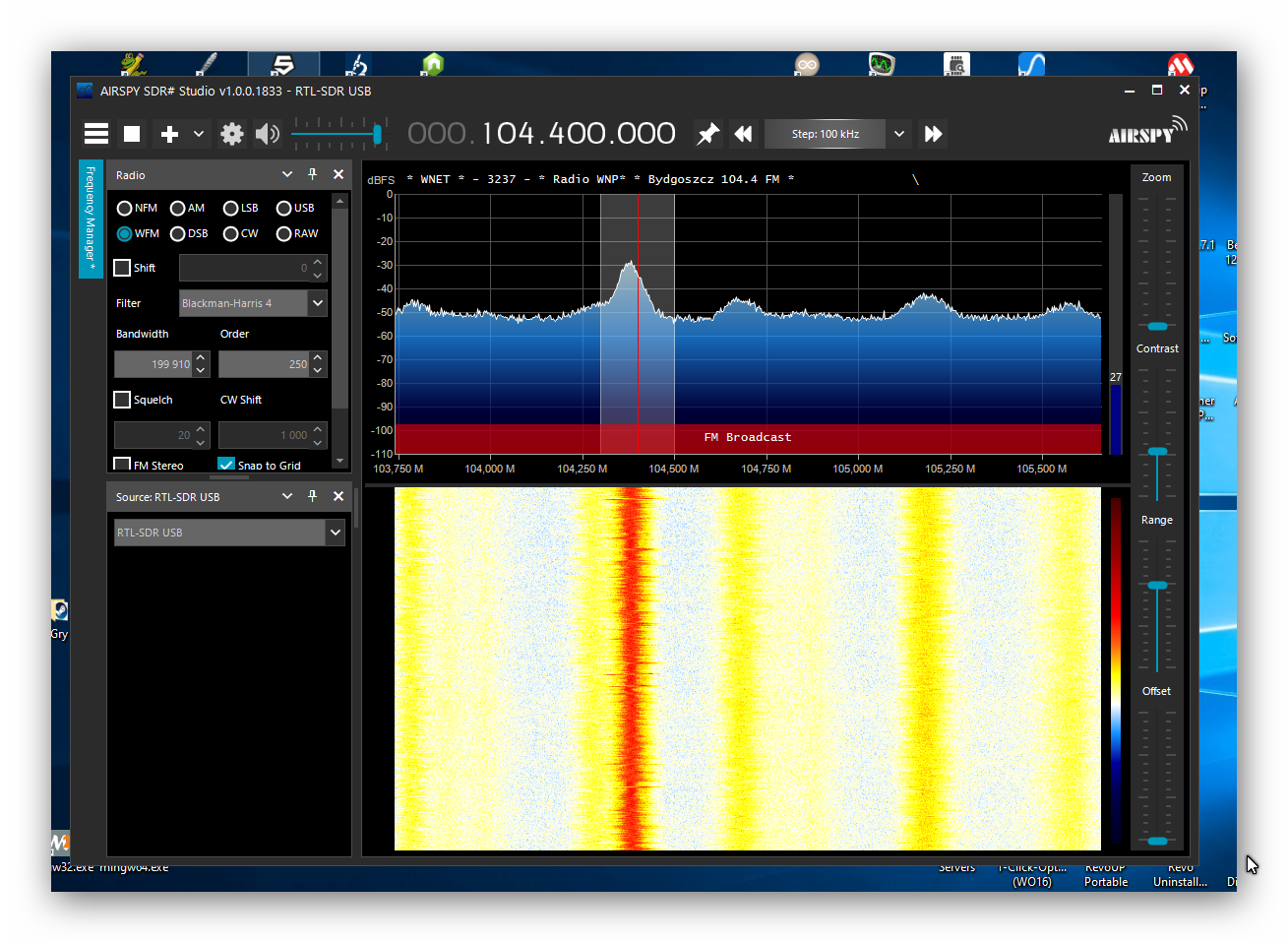

Instalację drivera i softu robiłem kierując się tym tutorialem:

Coś mi się wydaje, że w 2022 roku spędzę sporo czasu z SDR 😄

BTW: zestaw SDR (do montażu) miałem taki:

https://www.banggood.com/100KHz-1_7GHz-Full-Band-Software-Radio-HF-FM-AM-RTL-SDR-Receiver-Radio-Frequency-Modulation-Kit-p-1120249.html?rmmds=search&cur_warehouse=CN

Pozdrawiam

Edytowano przez FlyingDutch
update
  • Lubię! 1
Link to post
Share on other sites
(edytowany)

Podoba mi się ten worklog, czy jakbym potrzebował anten do fpv 1.2GHz i radio 433MHz to można do ciebie pisać?

Edytowano przez _LM_
  • Lubię! 1
Link to post
Share on other sites
(edytowany)
4 minuty temu, _LM_ napisał:

Podoba mi się ten worklog, czy jakbym potrzebował anten do fpv 1.2GHz i radio 433MHz to można do ciebie pisać?

owszem jeżeli czegoś nie wiem to się dowiem moi koledzy po kluczu i mikrofonie lubią się dzielić wiedzą

Edytowano przez sp6zolw
  • Lubię! 2
Link to post
Share on other sites
1 minutę temu, sp6zolw napisał:

owszem jeżeli czegoś nie wiem to się dowiem

Dzięki 🙂 ostatnio coraz bardziej mnie nosi żeby polatać, dwa skrzydła leżą i się kurzą, szkoda mi tego sprzedać a do uruchomienia potrzebuję między innymi anten.

Link to post
Share on other sites
2 minuty temu, _LM_ napisał:

Dzięki 🙂 ostatnio coraz bardziej mnie nosi żeby polatać, dwa skrzydła leżą i się kurzą, szkoda mi tego sprzedać a do uruchomienia potrzebuję między innymi anten.

to utwórz worgloga budowania tego obiektu i wraże problemu mię oznaczaj będziemy się kontaktować na pw



  • Lubię! 1
Link to post
Share on other sites

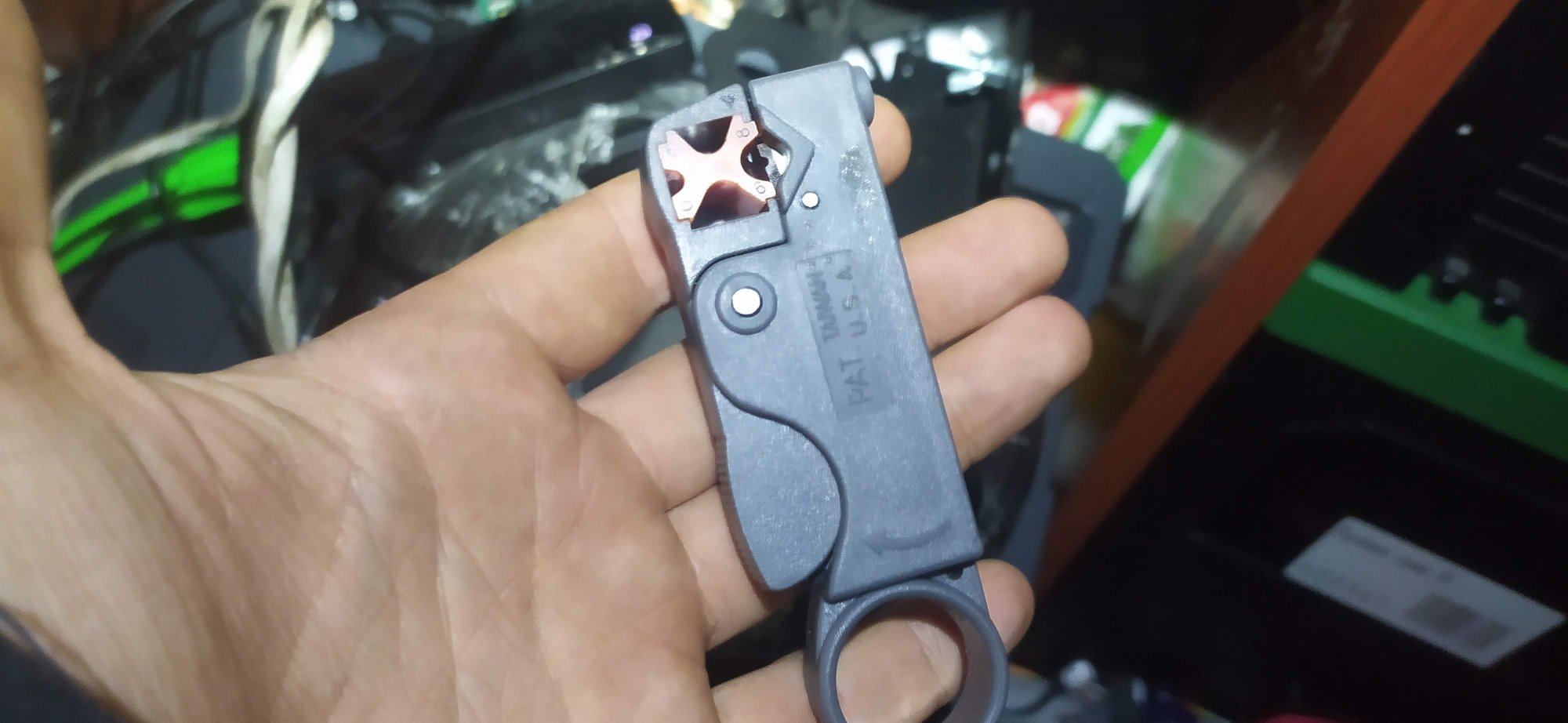

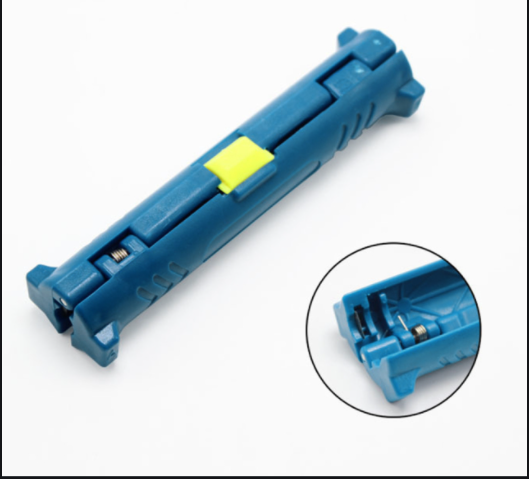

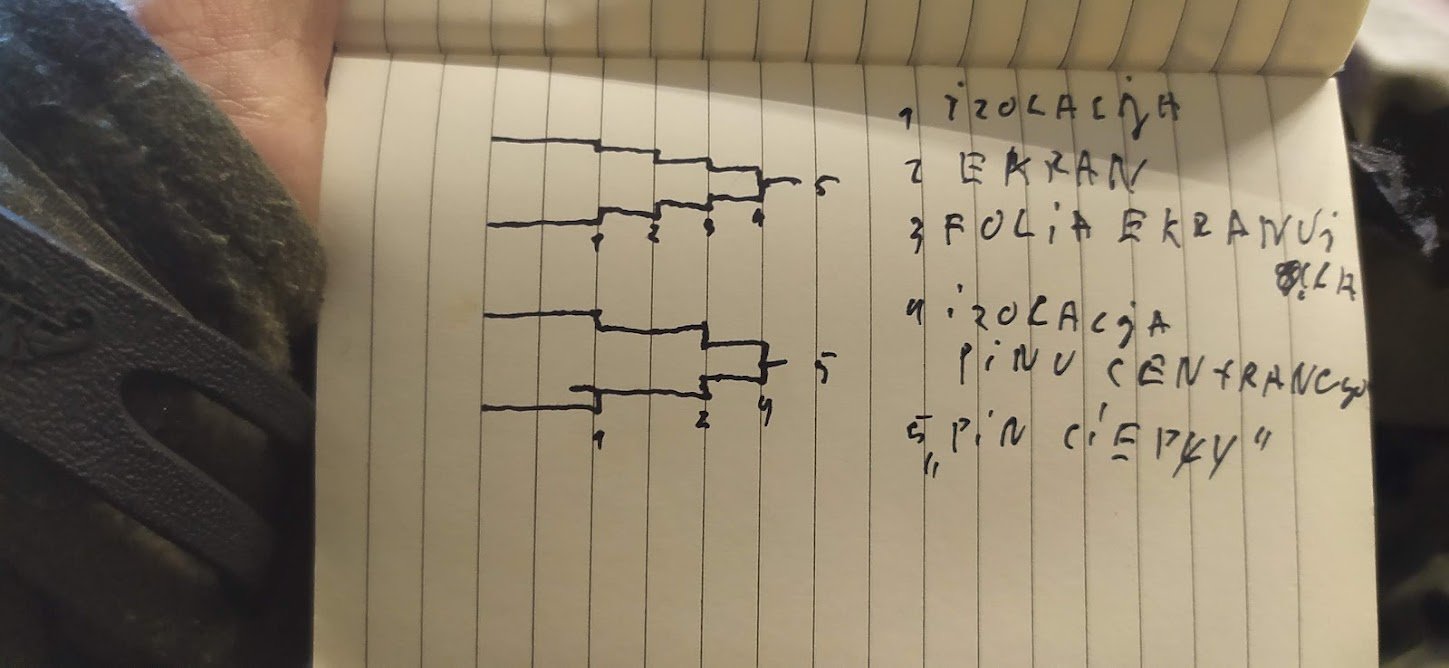

@sp6zolw striper możesz spróbować okręcać wokół przewodu 1,2 lub 3 razy. Mi się to kiedyś w marę sprawdzało i nie musiałem podkręcać ostrzy.

Link to post
Share on other sites
1 godzinę temu, slon napisał:

@sp6zolw striper możesz spróbować okręcać wokół przewodu 1,2 lub 3 razy. Mi się to kiedyś w marę sprawdzało i nie musiałem podkręcać ostrzy.

czasem nie mogę sobie pozwolić na uproszczenia szerokości pomiędzy warstwami muszę mieć powtarzalne z góry określone jak robię wiele sztuk a jak mam pojedyncze to mam miałem obierak tego typu

  • Lubię! 1
Link to post
Share on other sites

miesiąc Minoł zostało trochę zrobione nie obyło się bez strat
i jeszcze temat na dniach zrobił się modny mam nadzieje że w tym tygodniu będzie upade w zależności od ilości czasu

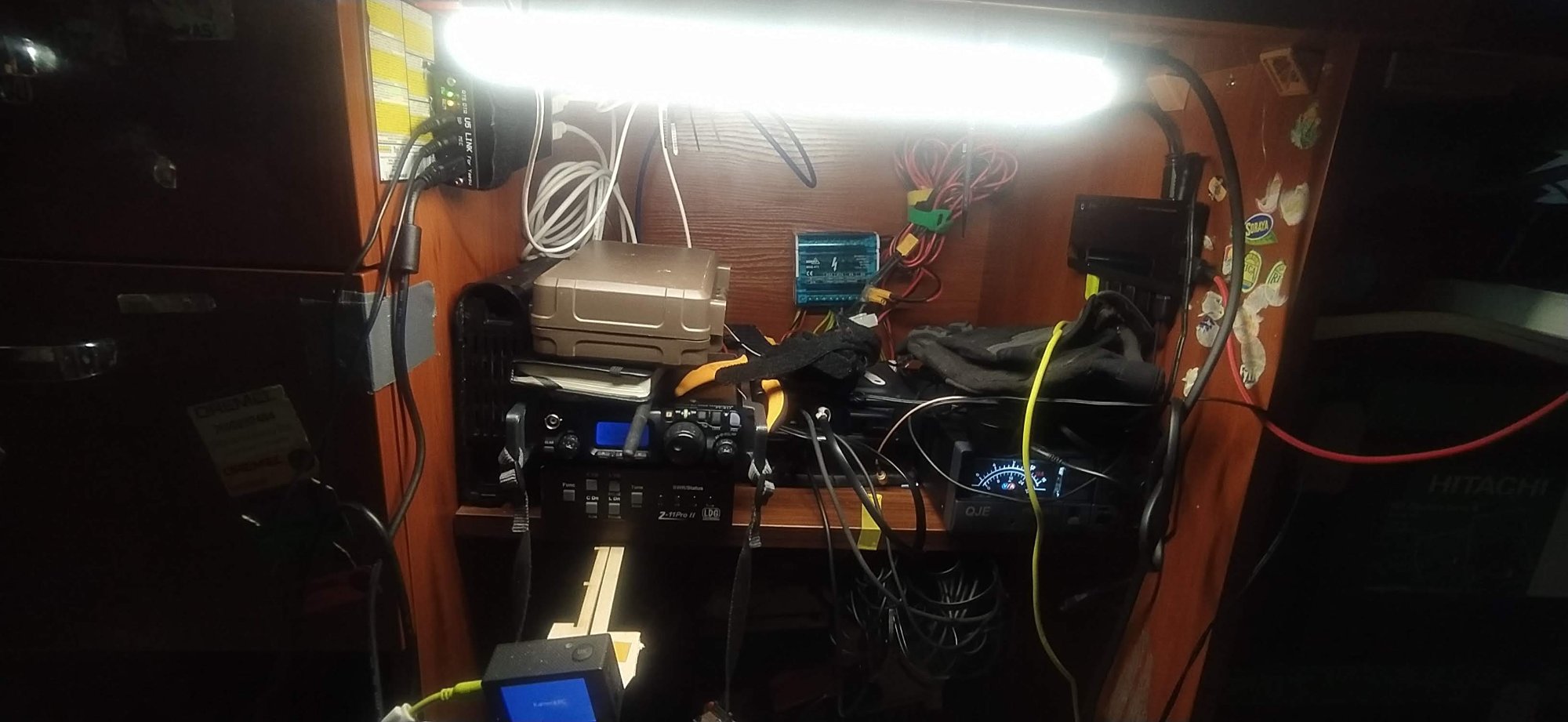

wyrównanie potencjału na radiach

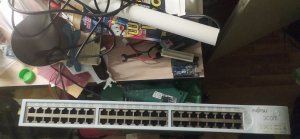

prototyp szawki  multimedialnej dosłownie kable te co były pod ręką

mam nadzieje że reszta w tym tygodniu

Link to post
Share on other sites
(edytowany)

minęło trochę więcej czasu ale teraz święta i mam trochę dalszych etapów prac

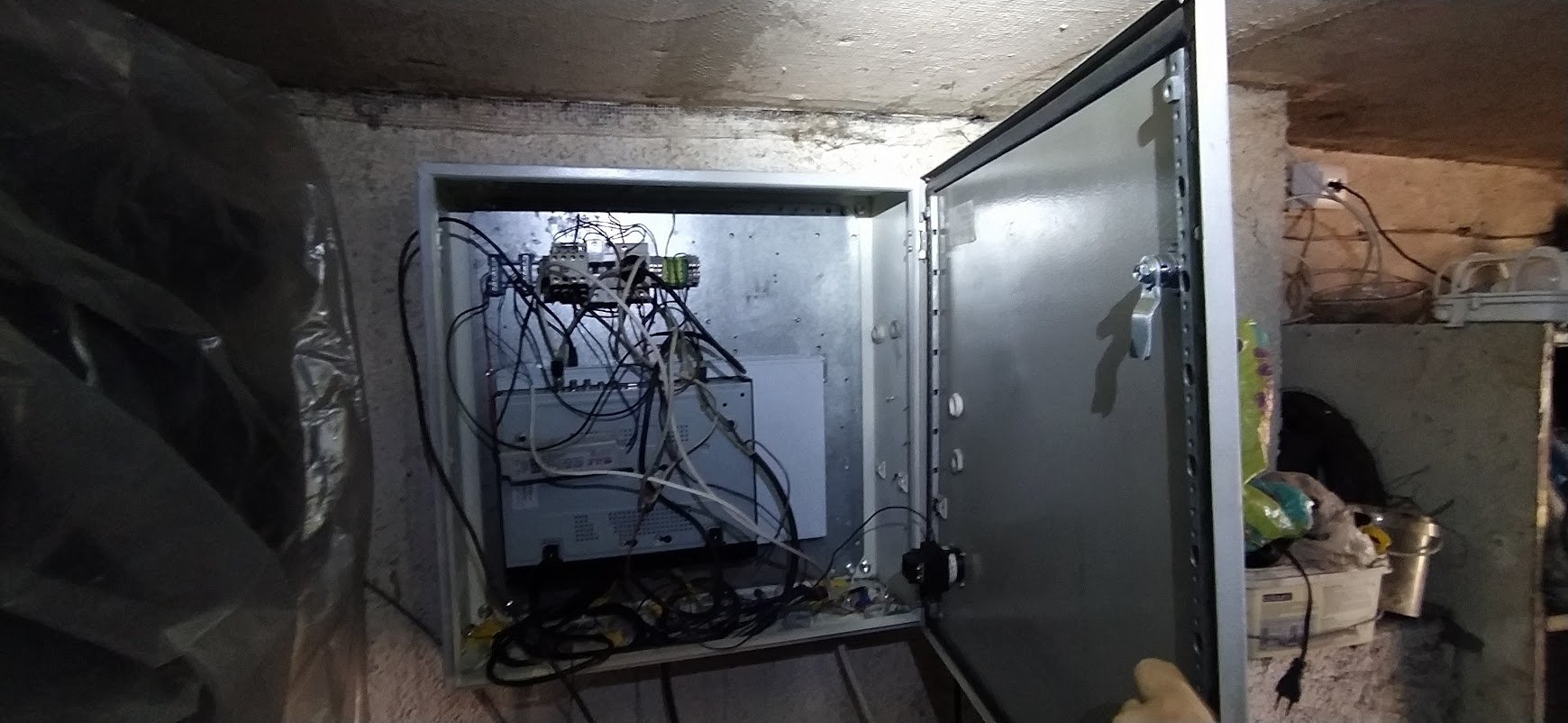

na zwiastunie powstała skrzynka o potocznej nazwie skrzynka IT

to jest jeden z etapów (ewentualnego) przeniesienia warsztatu do piwnicy

drugim etapem to jest  położenie nowej instalacji elektrycznej w piwnicy

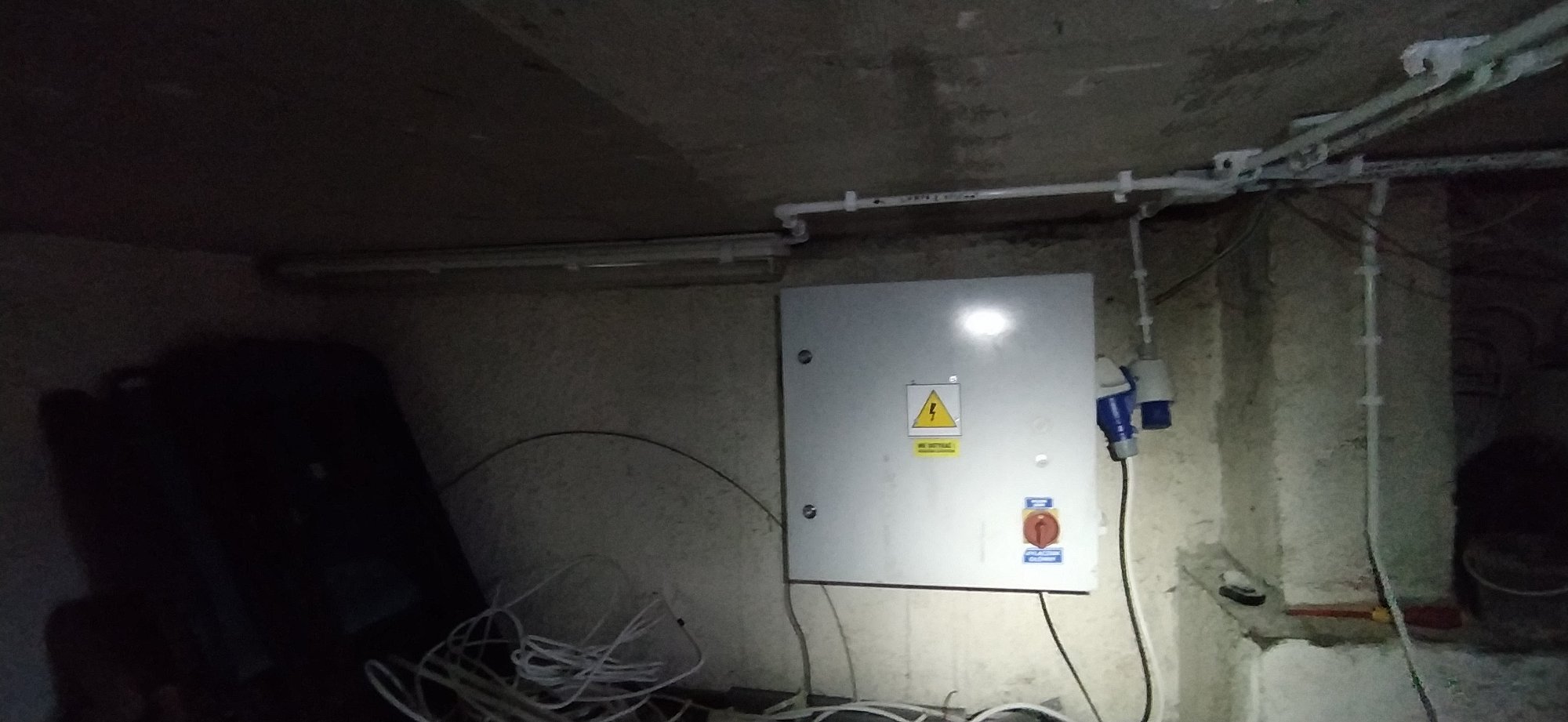

IMG_20220326_171526.thumb.jpg.0609714cdc73c0fea866b75c2665d9aa.jpgIMG_20220326_171540.thumb.jpg.758bc1cabea6342a638ed873bea849cb.jpg

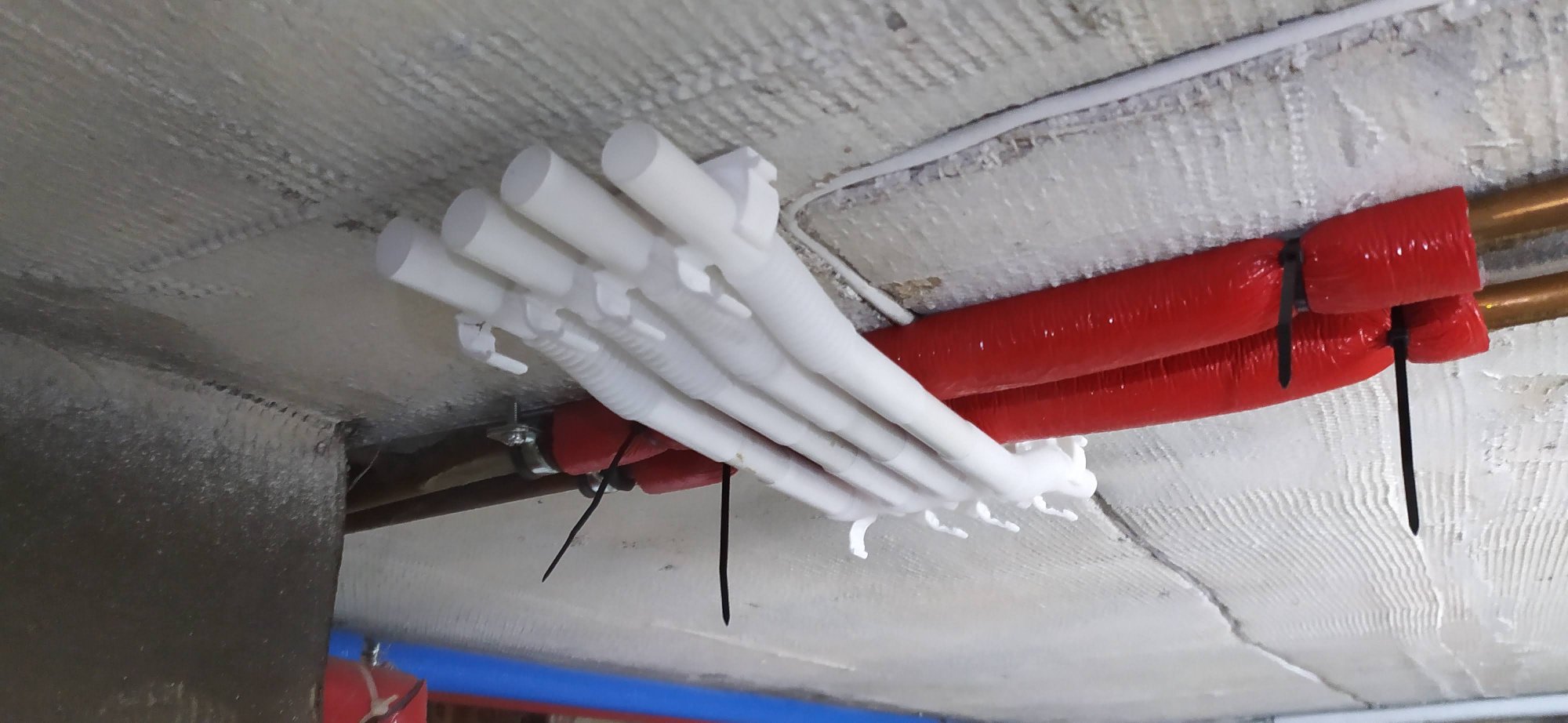

to fotka jak już dobiegał 1 dzień roboczy kładzenia przewodów rurek ect.

w miedzy czasie został rozbudowany system antenowy na dachu


 selfi przed rozpoczęciem prac

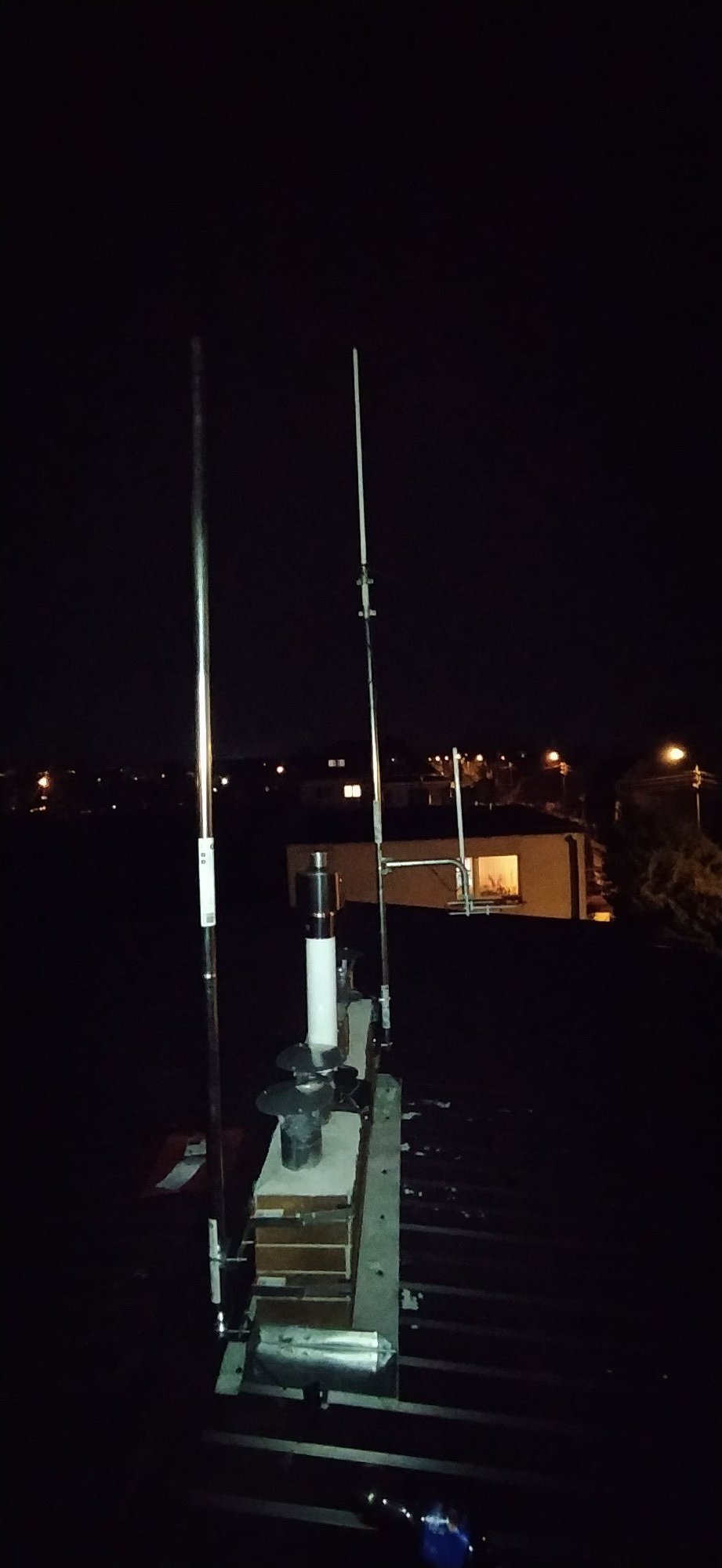

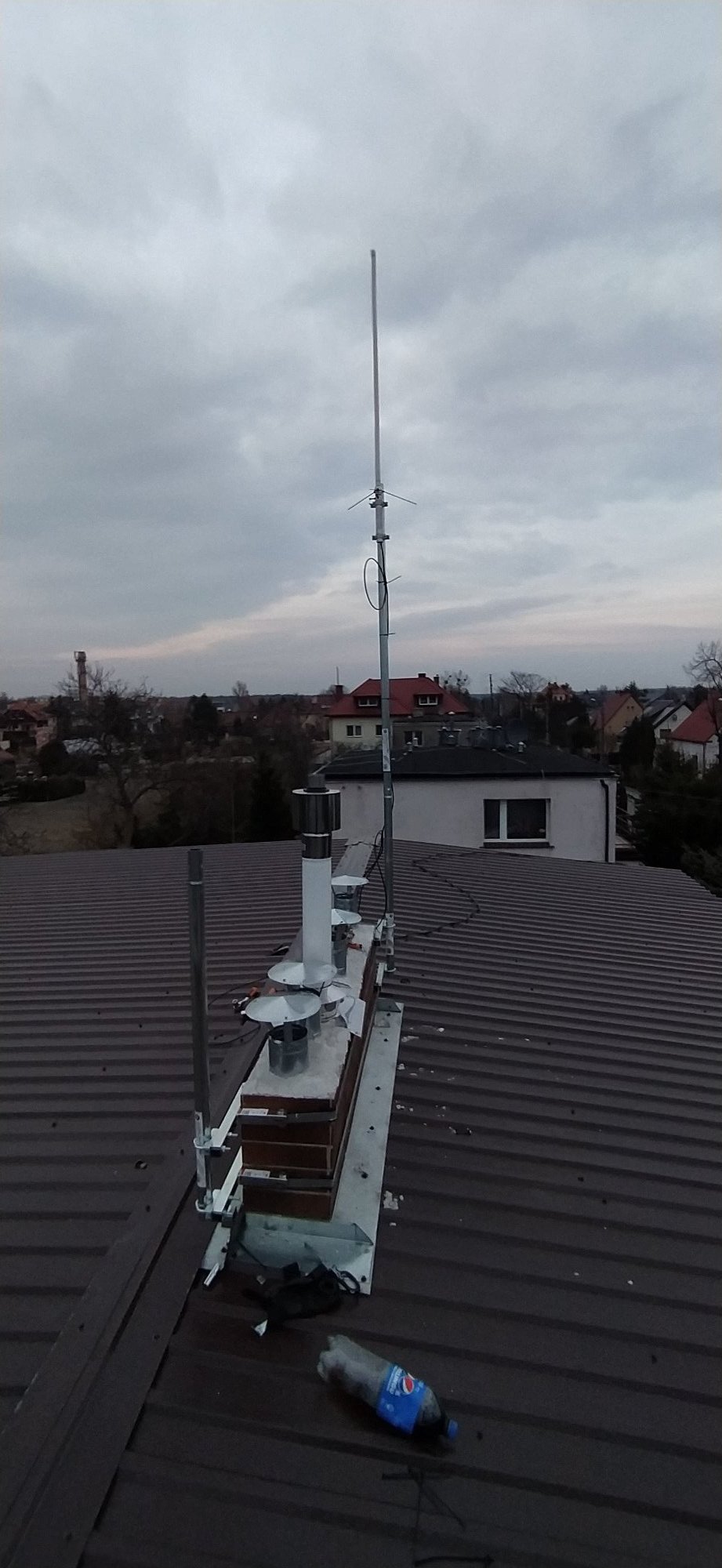

 polowa roboty  dodany drugi maszt zauważmy że prawo budowlano pożarowe

nie pozwala wiercić i mocować w ten sposób niczego co nie jest elementem systemu kominowego lub wentylacji

wiec dlatego maszty są na specjalnych obejmach z taśmy




 skończyłem po zmroku

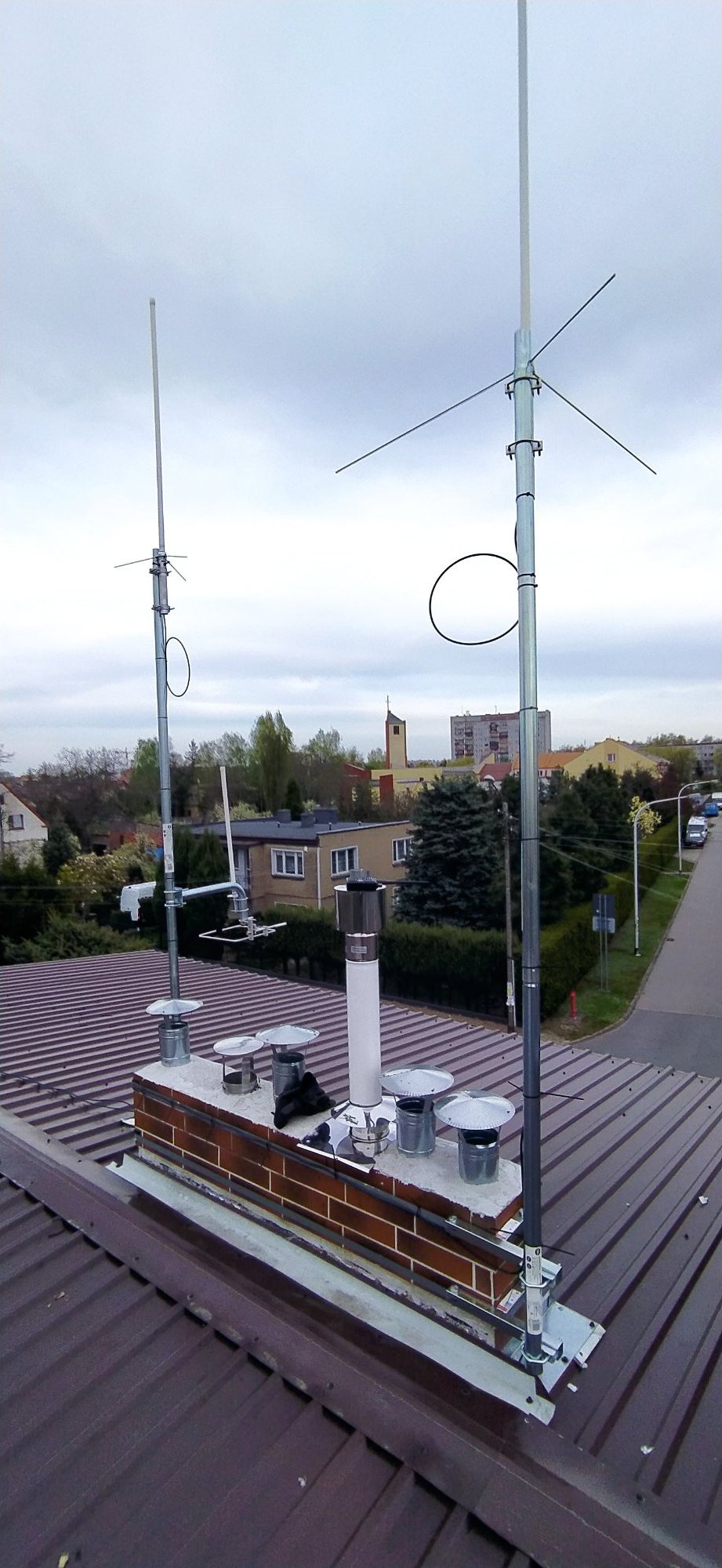

dodana antena do ADSB i do np o charakterystyce takiej co pozwoli nam dekodować faksy zdjęć satelitarnych systemu satelit NOAA


jest trochę na stanie więcej sprzętu

zostały z lekka po układane kable a za jakiś czas

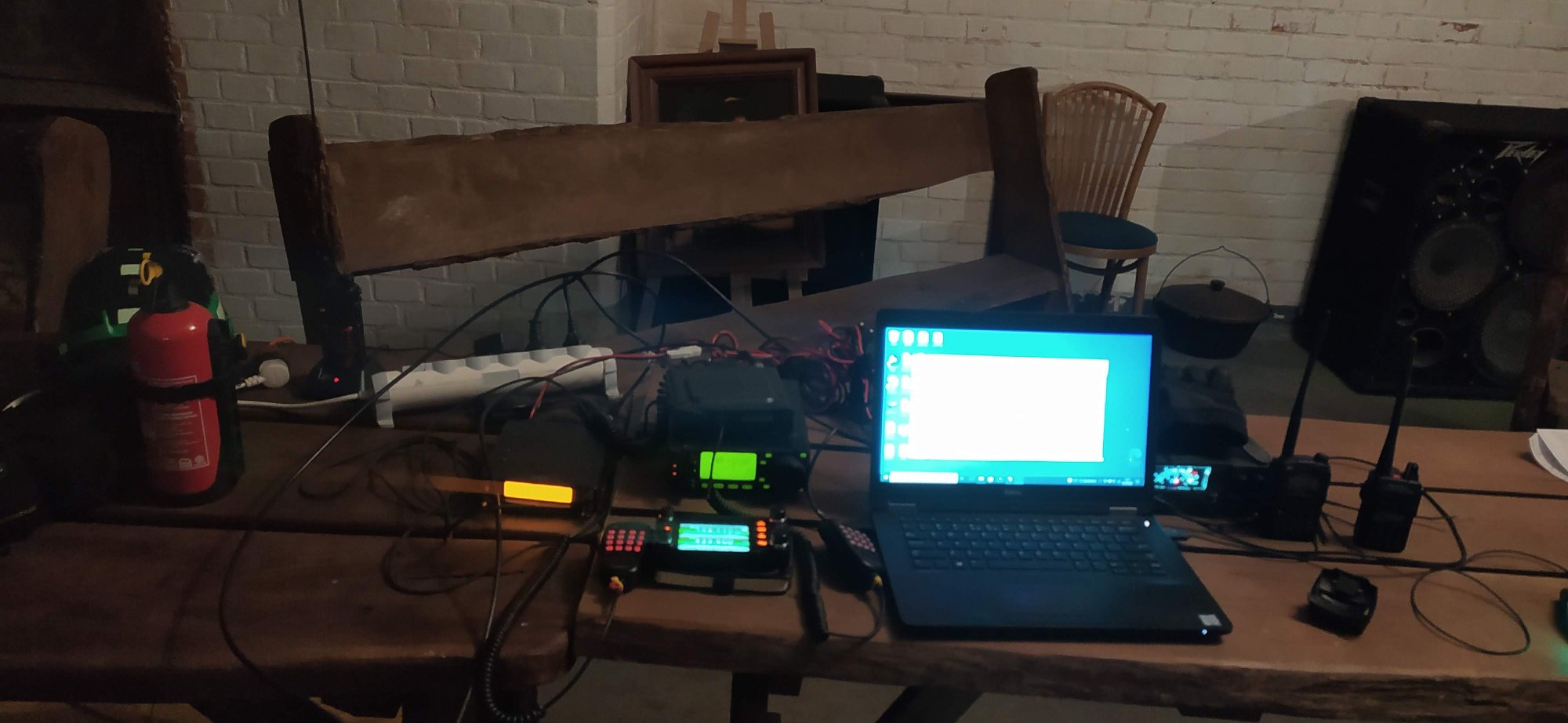

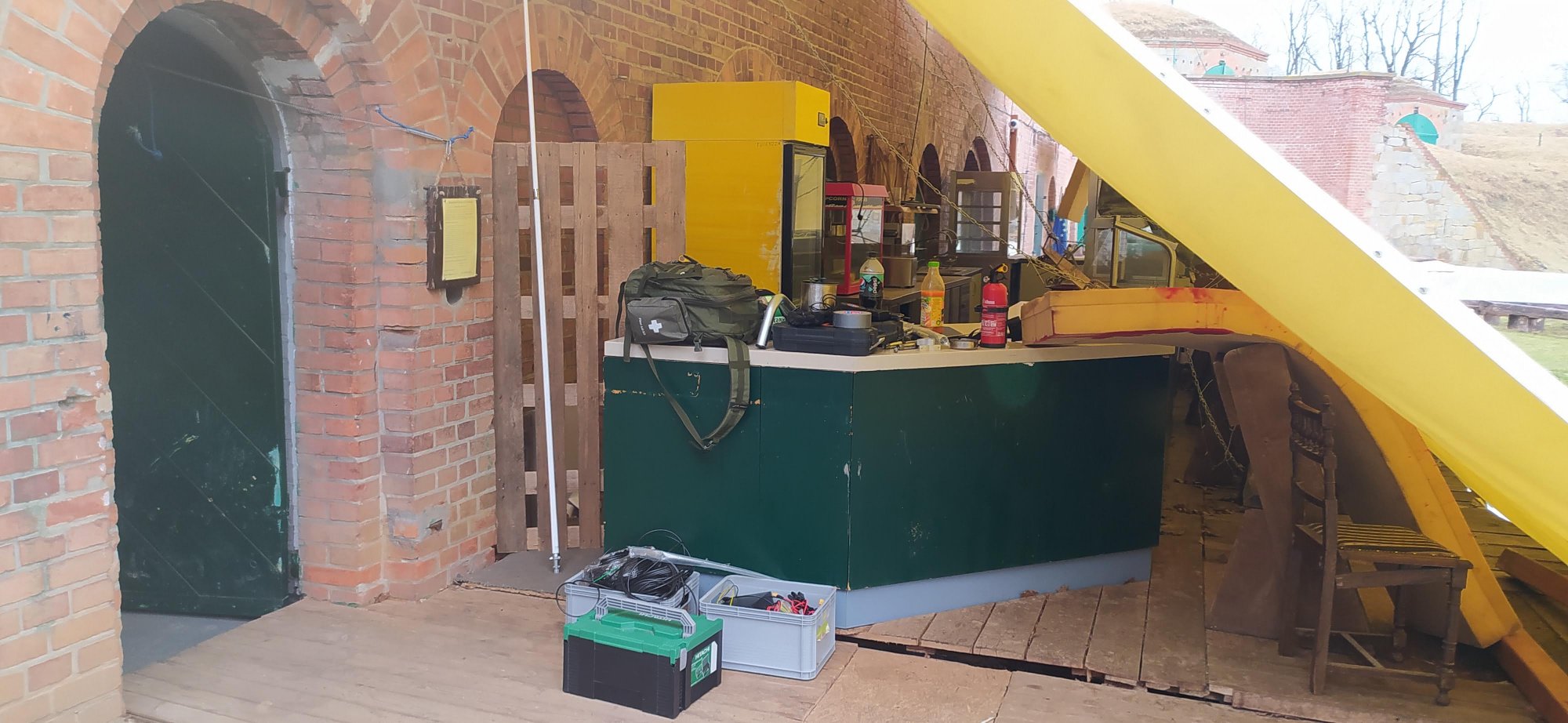

było kilka wyjazdów terenowych z radiami


sprzęt przed rozłożeniem


 wyjazd pierwszy tylko anteny 2m/70cm


 i stanowisko radiowe

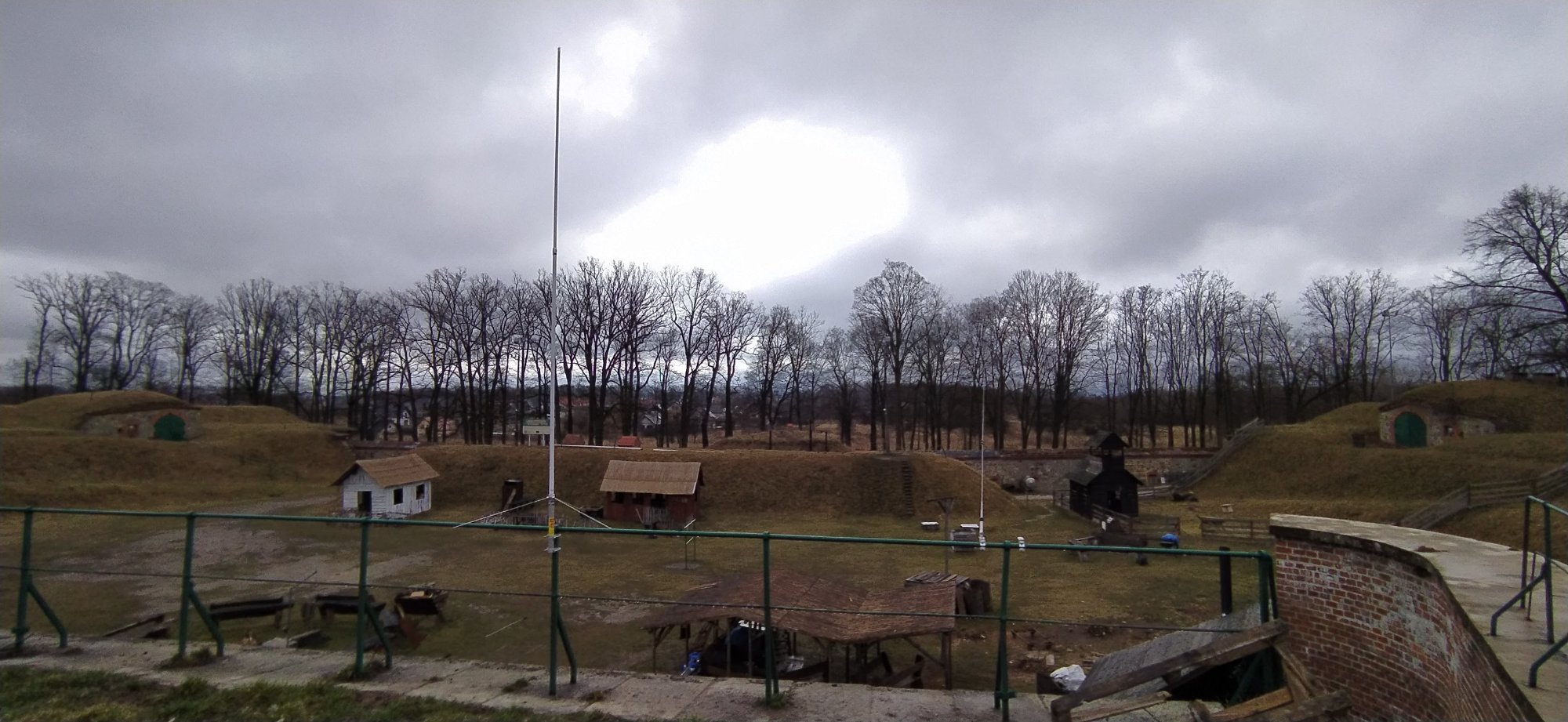

obiekt w świecie radiowym jeżeli jest np. obiektem zabytkowym , parkiem narodowym , zamkiem grodem ,wyspa itp

 morze być na liście aktywacji mieć swoje oznaczenie np tu jest  TFU05

czyli po prostu jedziemy tam najczęściej za zgoda lokalnych władz na rozstawienie sprzętu

i robimy liczności

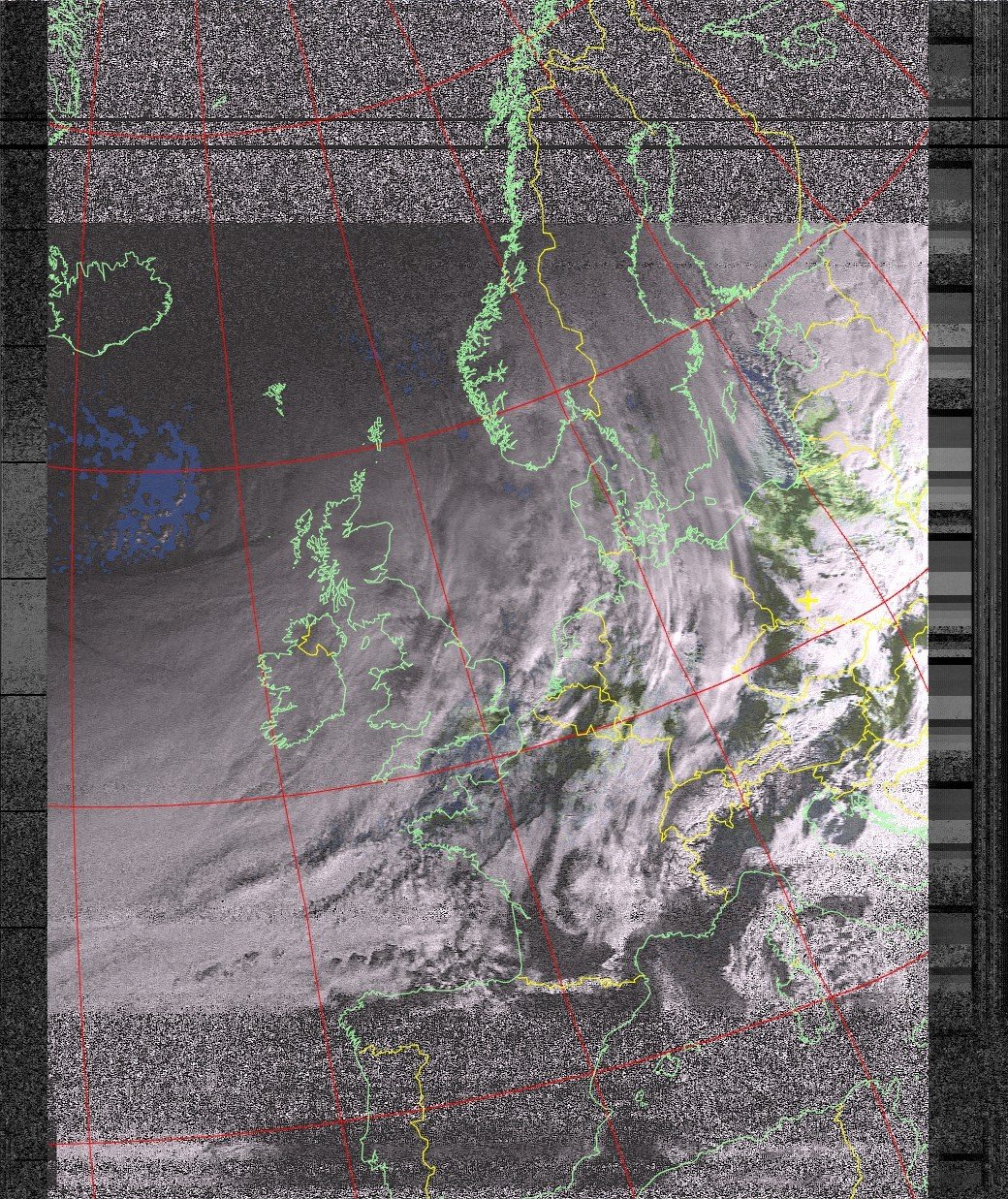

NOAA pierwsze próby z przed roku teraz na jeszcze starej antenie ale lepiej skalibrowanym sprzęcie wygląda to lepiej

ale ta antenę można wykorzystać też do dekodowania  sygnału z ISS

dwa dni temu nadawali SSTV

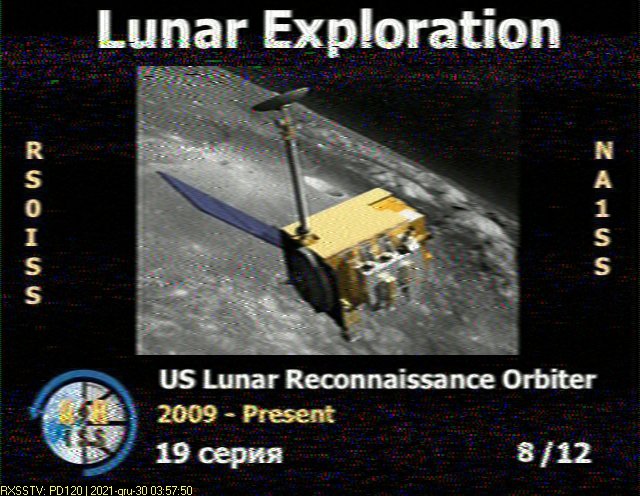

 akurat z innej okazji dekodowany obrazek SSTV


więcej pytań odpowiem w razie możliwości

trzymajcie się 73

i do następnej relacji

Edytowano przez sp6zolw
  • Lubię! 2
Link to post
Share on other sites
(edytowany)

znowu miesiąc Minoł znowu jakieś prace były
u zakupy miedzy innymi nowy mobil ~~~auto

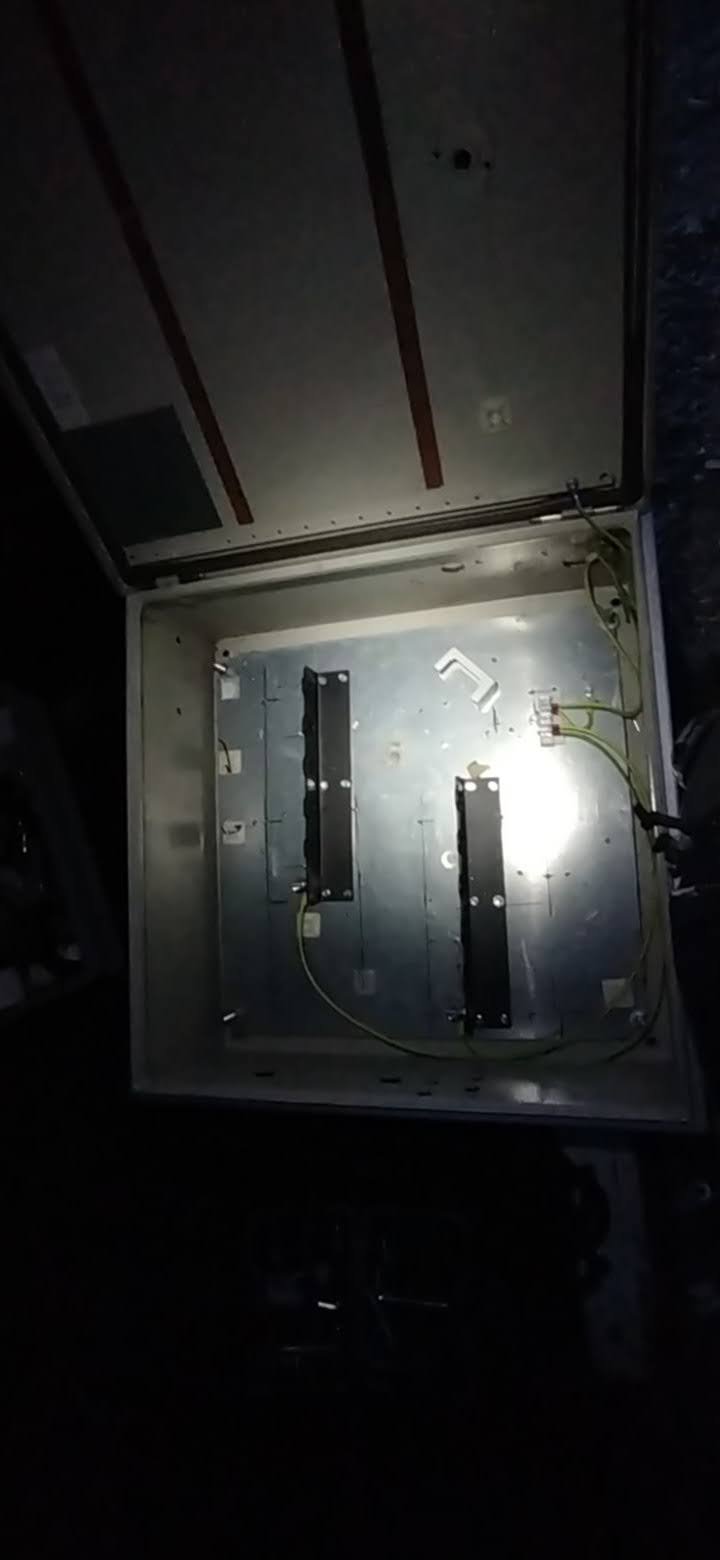

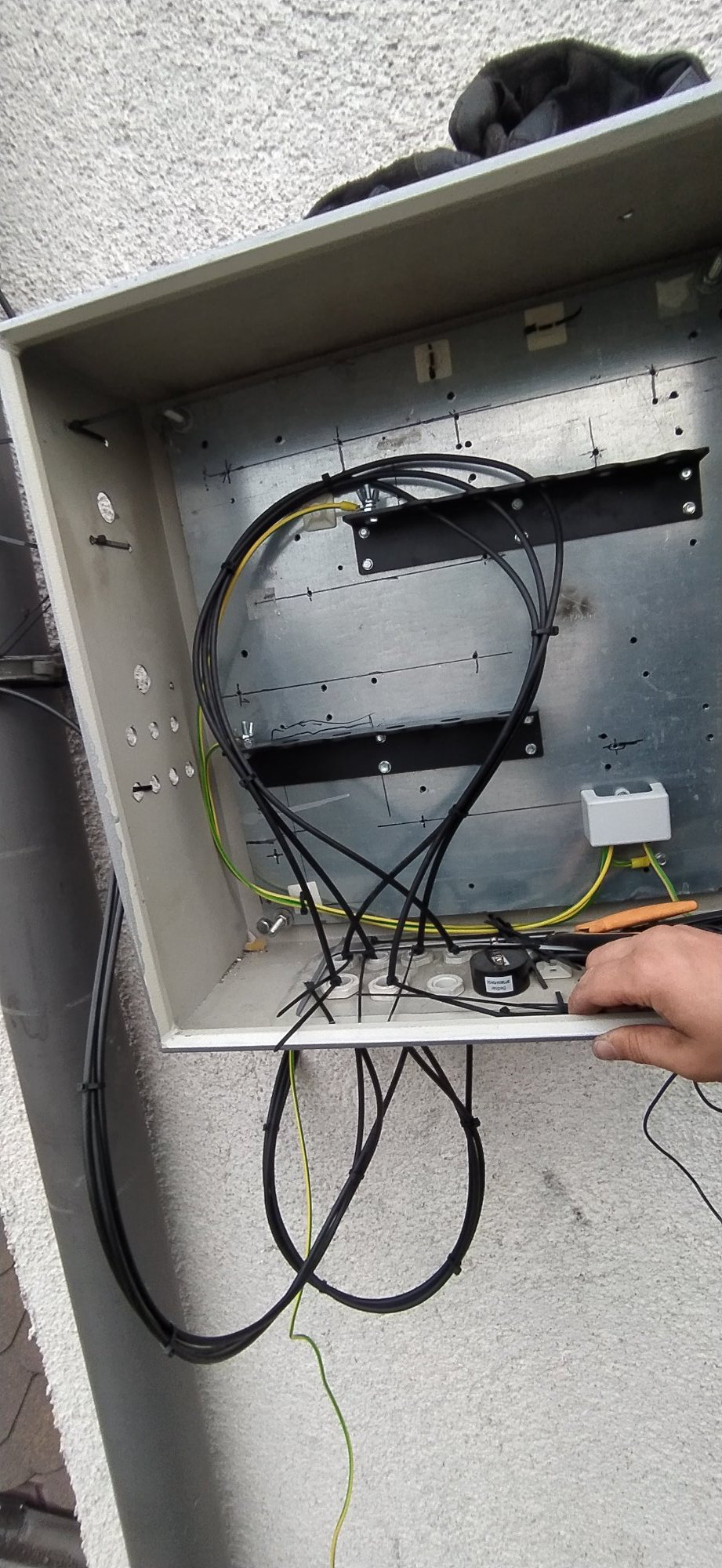

zrobiona została skrzynka wyrównująca poleciały

docelowo ma być uziemiona

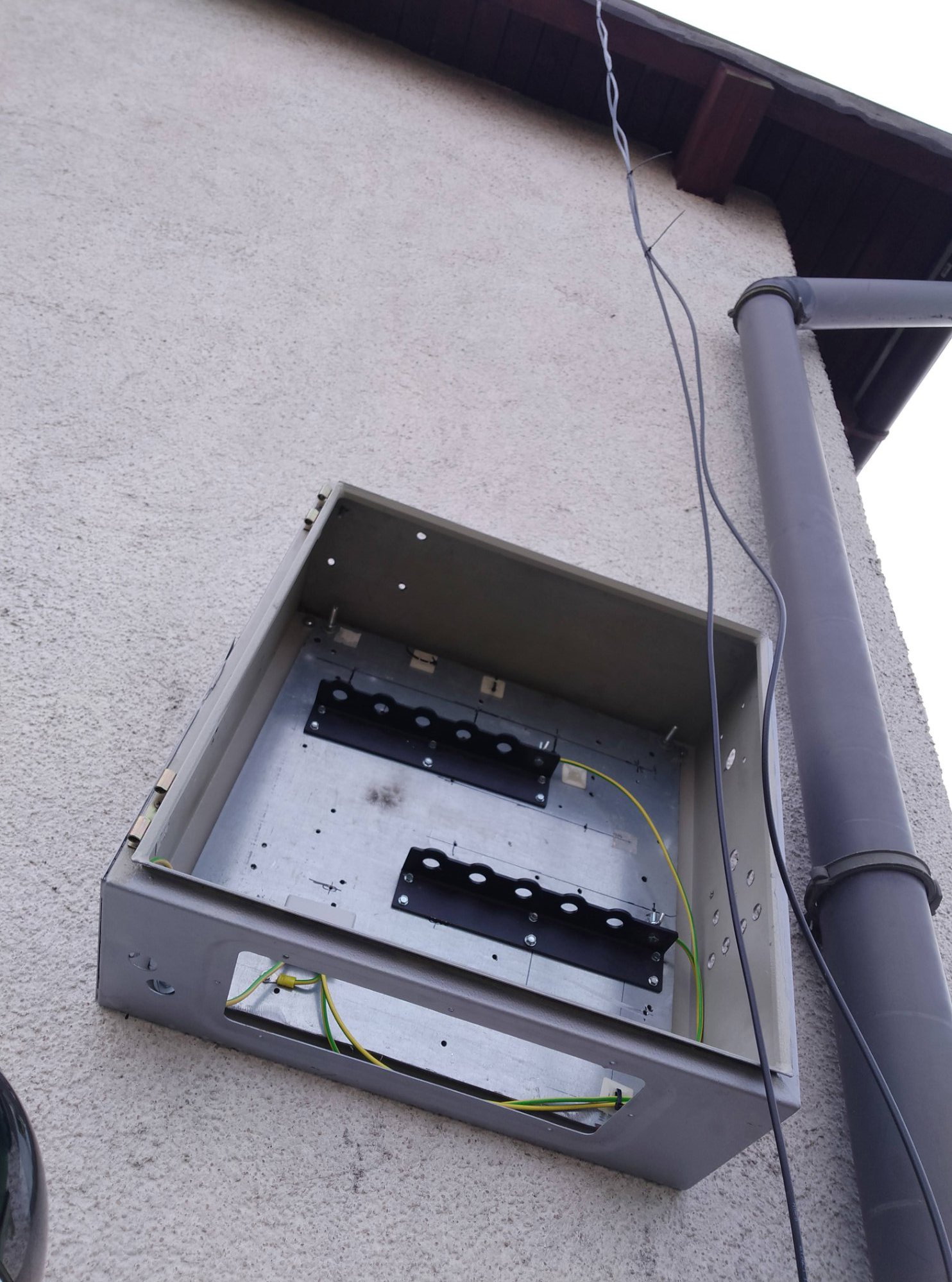

 została powieszona
drobna uwaga do wieszania

warto sprawdzić z czego mamy sciane w tym przypadku elewacje

i warto się doradzić kogoś kto często zawodowo wiesza elementy na elewacji
w moim przypadku był znajomy co matuje klimatyzacje
doradził mi jaki system montażowy wybrać w moim przypadku były to specyficzne
dość długie śruby i kołki

bywa tak jak mamy stare budownictwo z lat 80 to się inaczej takie rzeczy matuje

a inaczej w przedwojennej  cegle  grze czasem trzeba użyć np kotw chemicznych





tak krzywo ...
może bluszcz posadzę

na razie nie mam odgromników złączy itp

postawiona antena x-300


i okablowane wycięte zapasy zbędne kabla

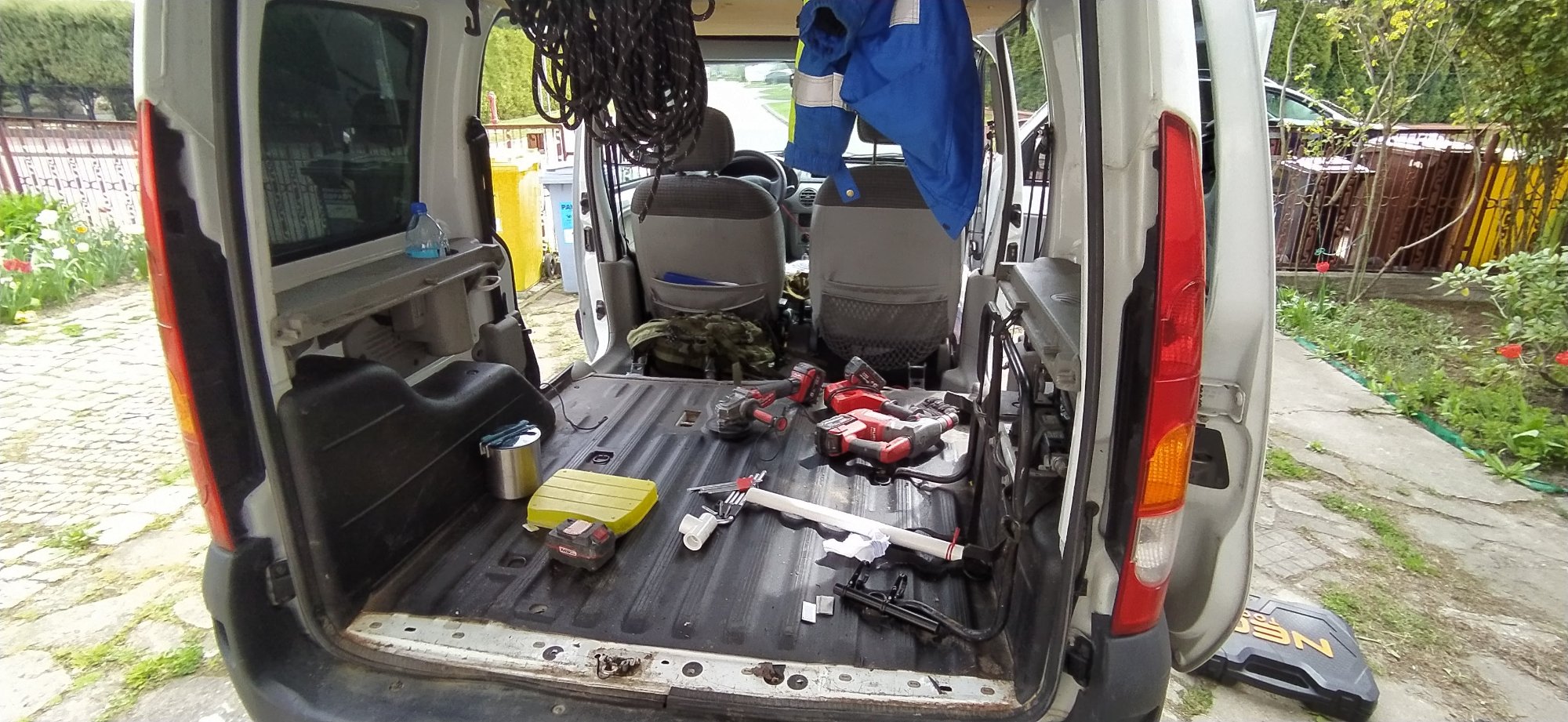

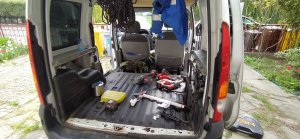

 mobil to mini van
5 osobowy z demontowaną tylną kanapą

posiada stały napęd 4x4

i będzie robiony z tego mini kamper

 tu bez siedzeń

 powiem tak po postawieniu tej skrzynki i poprawieniu okablowania to skończyły się pewne wariactwa radji
 do usłyszenia za jakiś czas

Edytowano przez sp6zolw
  • Lubię! 1
Link to post
Share on other sites

Dołącz do dyskusji, napisz odpowiedź!

Jeśli masz już konto to zaloguj się teraz, aby opublikować wiadomość jako Ty. Możesz też napisać teraz i zarejestrować się później.
Uwaga: wgrywanie zdjęć i załączników dostępne jest po zalogowaniu!

Anonim
Dołącz do dyskusji! Kliknij i zacznij pisać...

×   Wklejony jako tekst z formatowaniem.   Przywróć formatowanie

  Dozwolonych jest tylko 75 emoji.

×   Twój link będzie automatycznie osadzony.   Wyświetlać jako link

×   Twoja poprzednia zawartość została przywrócona.   Wyczyść edytor

×   Nie możesz wkleić zdjęć bezpośrednio. Prześlij lub wstaw obrazy z adresu URL.

×
×
  • Utwórz nowe...

Ważne informacje

Ta strona używa ciasteczek (cookies), dzięki którym może działać lepiej. Więcej na ten temat znajdziesz w Polityce Prywatności.
