System automatycznego nawadniania roślin sterowany z pomocą Arduino UNO


Pomocna odpowiedź

@Prometeuszanin ciekawy projekt, jest sporo opcji do rozwinięcia 🙂

18 godzin temu, Prometeuszanin napisał:

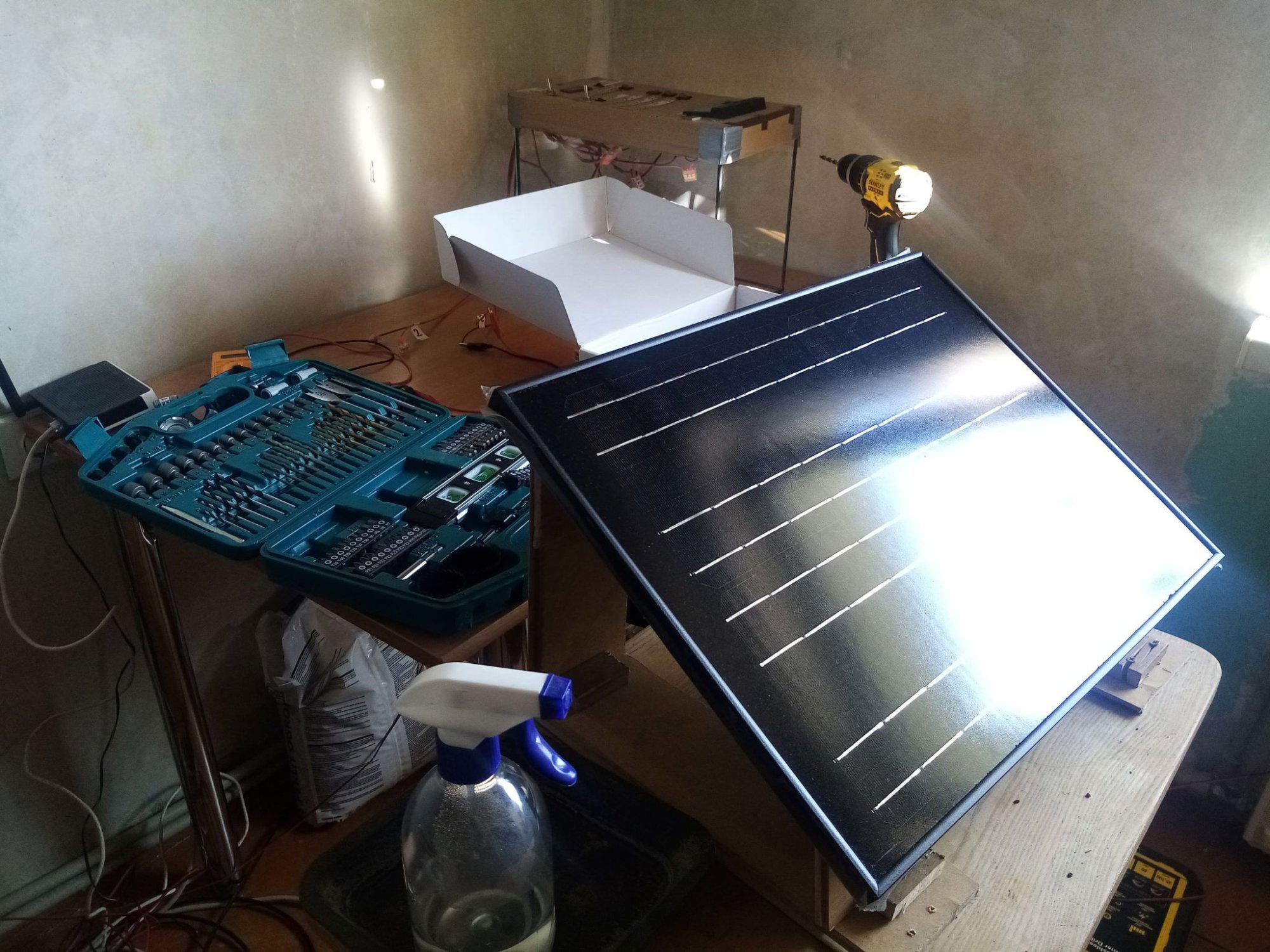

Akumulator jest ładowany panelem fotowoltaicznym.

A nie dałoby się jakoś zasilić wszystkiego z panelu? Masz Arduino z sieci i akumulator jak piszesz do reszty. Mógłbyś narysować schemat? Może być nawet odręczny.

  • Lubię! 1
Link to post
Share on other sites
(edytowany)
Dnia 19.04.2022 o 12:31, Gieneq napisał:

@Prometeuszanin ciekawy projekt, jest sporo opcji do rozwinięcia 🙂

A nie dałoby się jakoś zasilić wszystkiego z panelu? Masz Arduino z sieci i akumulator jak piszesz do reszty. Mógłbyś narysować schemat? Może być nawet odręczny.

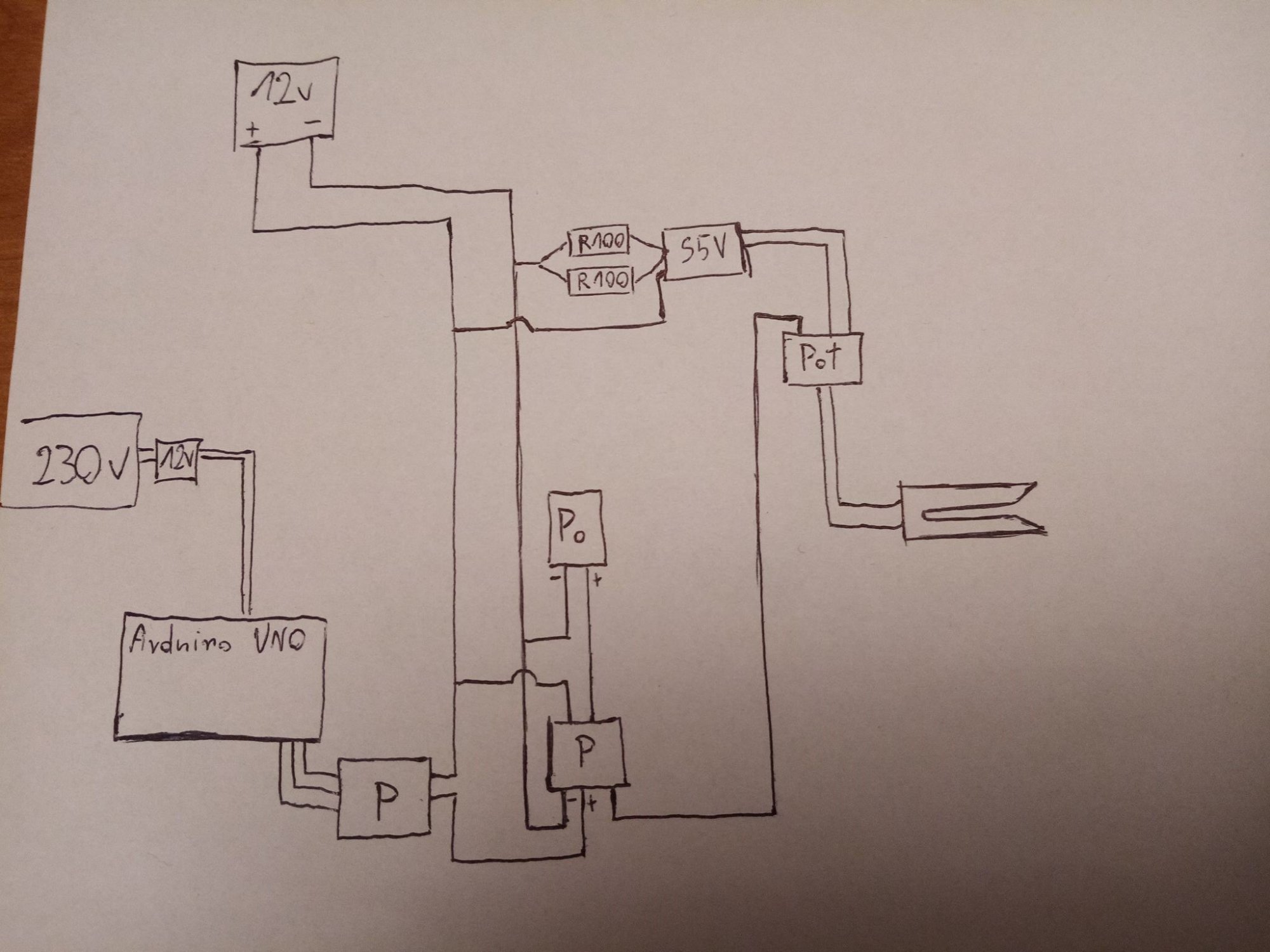

P - Przekaźnik

Po - pompa wody 12v

R100 - rezystor 100 oma

Pot - miernik z potencjometrem

schemat bez użycia symboli, jeśli ktoś zna darmowy program do tworzenia schematów z pomocą komputera to chętnie poznam nazwę.

Aby podłączyć arduino do akumulatora brakuje mi wolnego wytku do zasilania, nie chcę przecinać kabla zasilacza 230/12v. Myślę nad zasilaniem 9v z akumulatora 12v ale z tym muszę poczekać do kolejnej wypłaty



Dnia 19.04.2022 o 07:44, StefanekP napisał:

Fajny projekt. Ale w kodzie jakoś nie widzę tego pomiaru wilgotności gleby.

Miernik wilgotności gleby jest sterowany potencjometrem, arduino pełni funkcję zasilania przekaźnika i maszyny czasu

Edytowano przez Prometeuszanin
  • Lubię! 1
Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

25 minut temu, Prometeuszanin napisał:

jeśli ktoś zna darmowy program do tworzenia schematów z pomocą komputera to chętnie poznam nazwę.

Myślę, że jest ich sporo, np. Kicad, Eagle, itp.

  • Lubię! 1
Link to post
Share on other sites

To ja jako poczatkujacy "projektant" pcb za namowa kolegow tutejszych uzywam EasyEda i jest to naprawde fajne oprogramowanie...proste i jest bardzo duzo gotowych modulow, co przyspiesza robote😉

  • Lubię! 2
Link to post
Share on other sites
8 minut temu, farmaceuta napisał:

To ja jako poczatkujacy "projektant" pcb za namowa kolegow tutejszych uzywam EasyEda i jest to naprawde fajne oprogramowanie...proste i jest bardzo duzo gotowych modulow, co przyspiesza robote😉

Ja używam kicada i jest fajny ale nie mam go z czym porównać.

  • Lubię! 1
Link to post
Share on other sites
12 godzin temu, Prometeuszanin napisał:

schemat bez użycia symboli, jeśli ktoś zna darmowy program do tworzenia schematów z pomocą komputera to chętnie poznam nazwę.

U mnie Eagle i uwaga coś innego: Corel Draw 🙂

  • Lubię! 1
Link to post
Share on other sites

Z ciekawości: gdzie rozdają Corela za darmo? Pytam bo nie wiem (kiedyś był płatny)...

Link to post
Share on other sites
(edytowany)

@ethanak płatny, akurat w Corelu od dawna pracuję i co kilka lat kupuję jak zachodzi potrzeba, np. windows czegoś nie toleruje. Z tych nowszych to X5 teraz 2020.

Edytowano przez Gieneq
Link to post
Share on other sites

@Gieneq - a pytanie było o "darmowy". Eagle ma wersję darmową (z ograniczeniami) i można go oczywiście polecać (też z niego korzystam). Ale Corel czy Photoshop raczej nie podchodzą pod definicję "darmowego programu".

Link to post
Share on other sites
(edytowany)

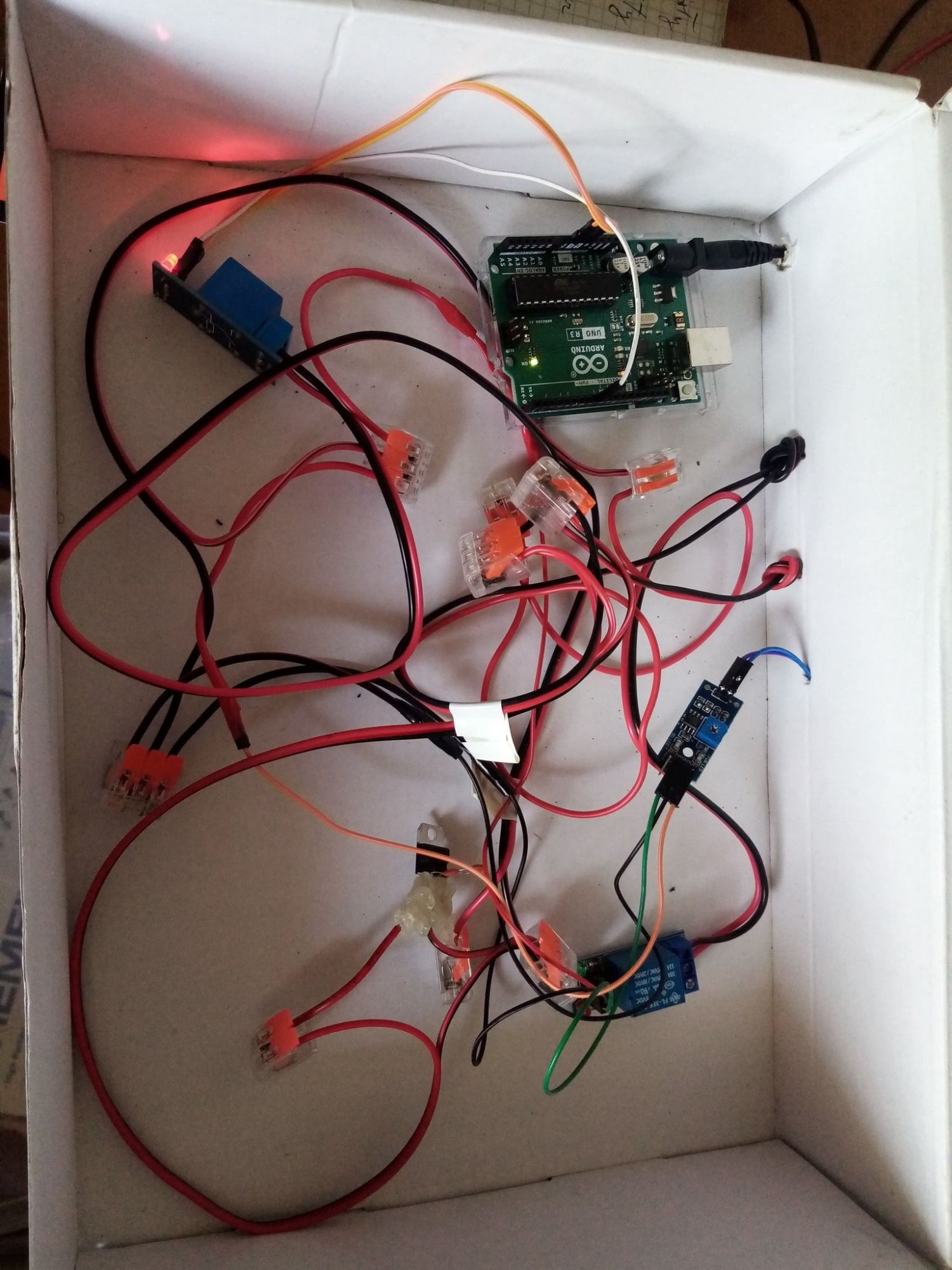

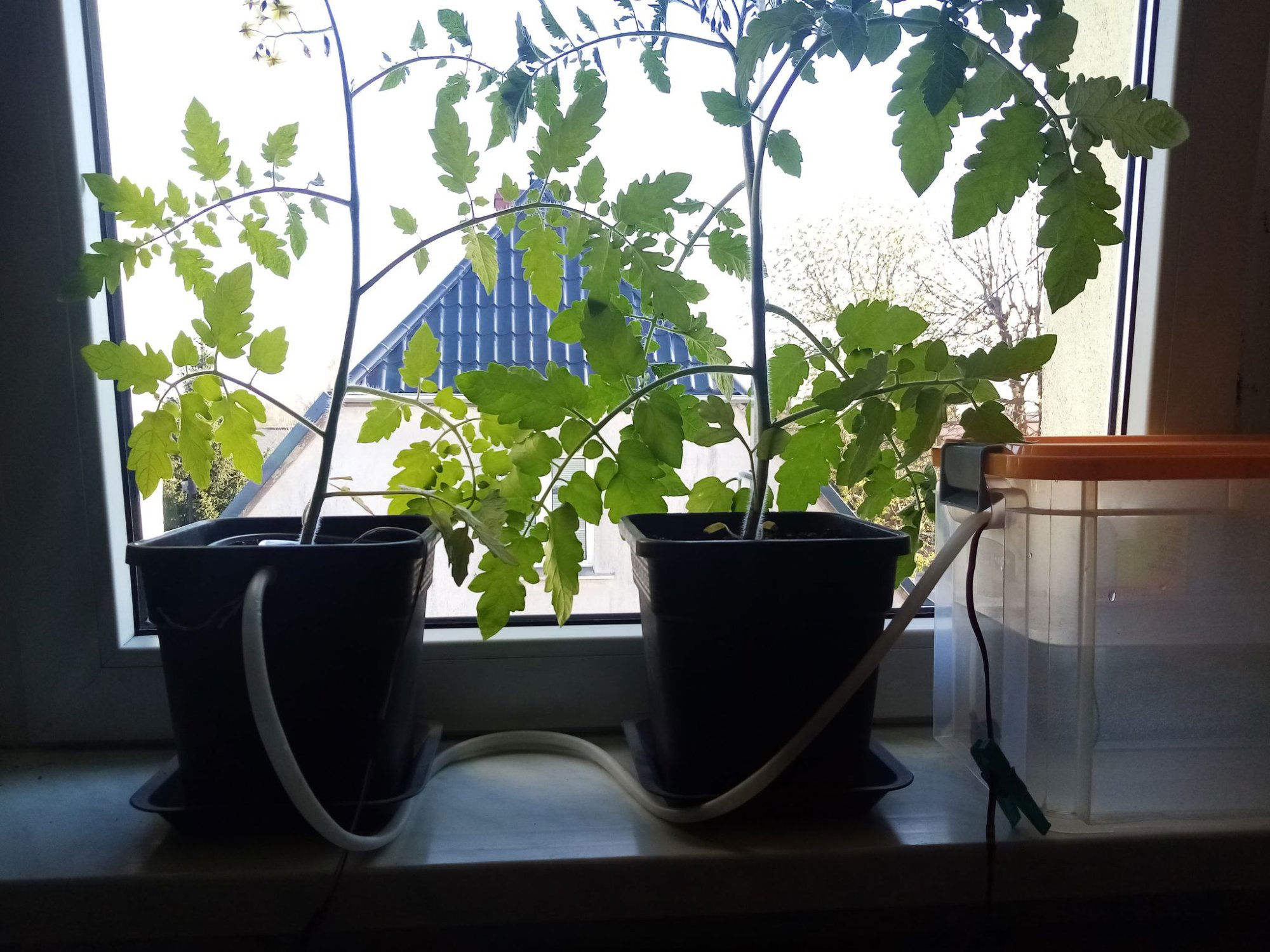

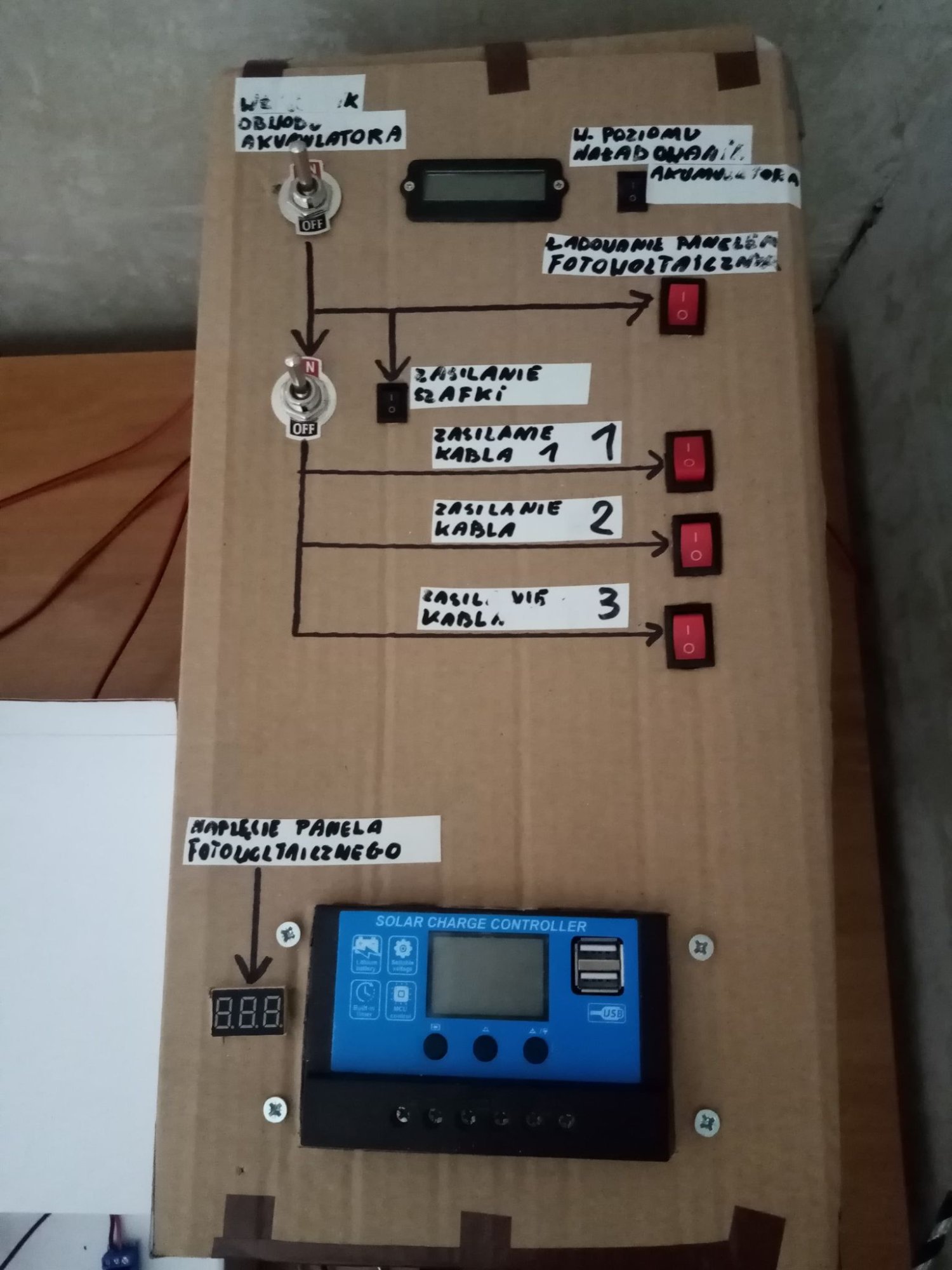

System ukończony.

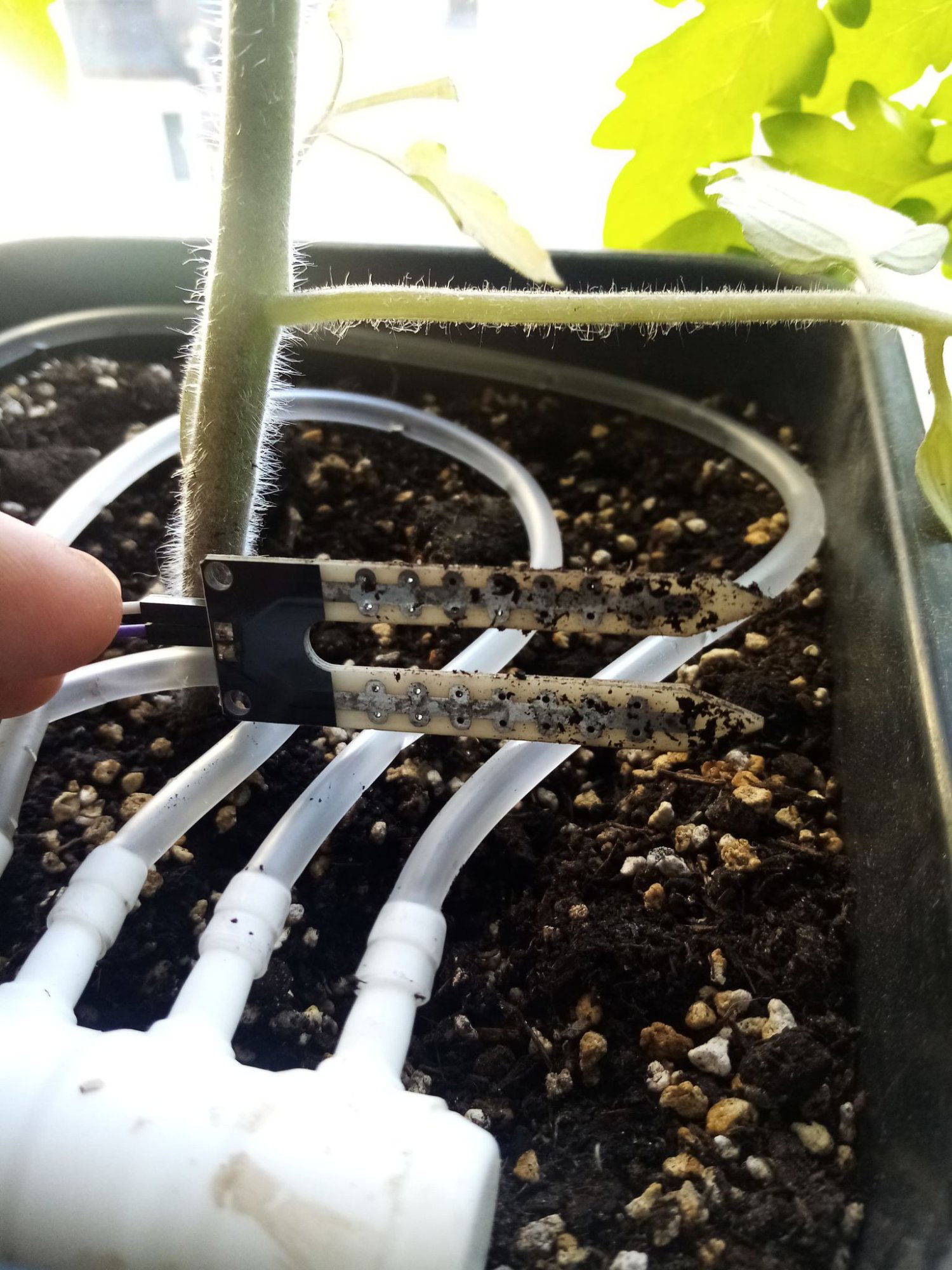

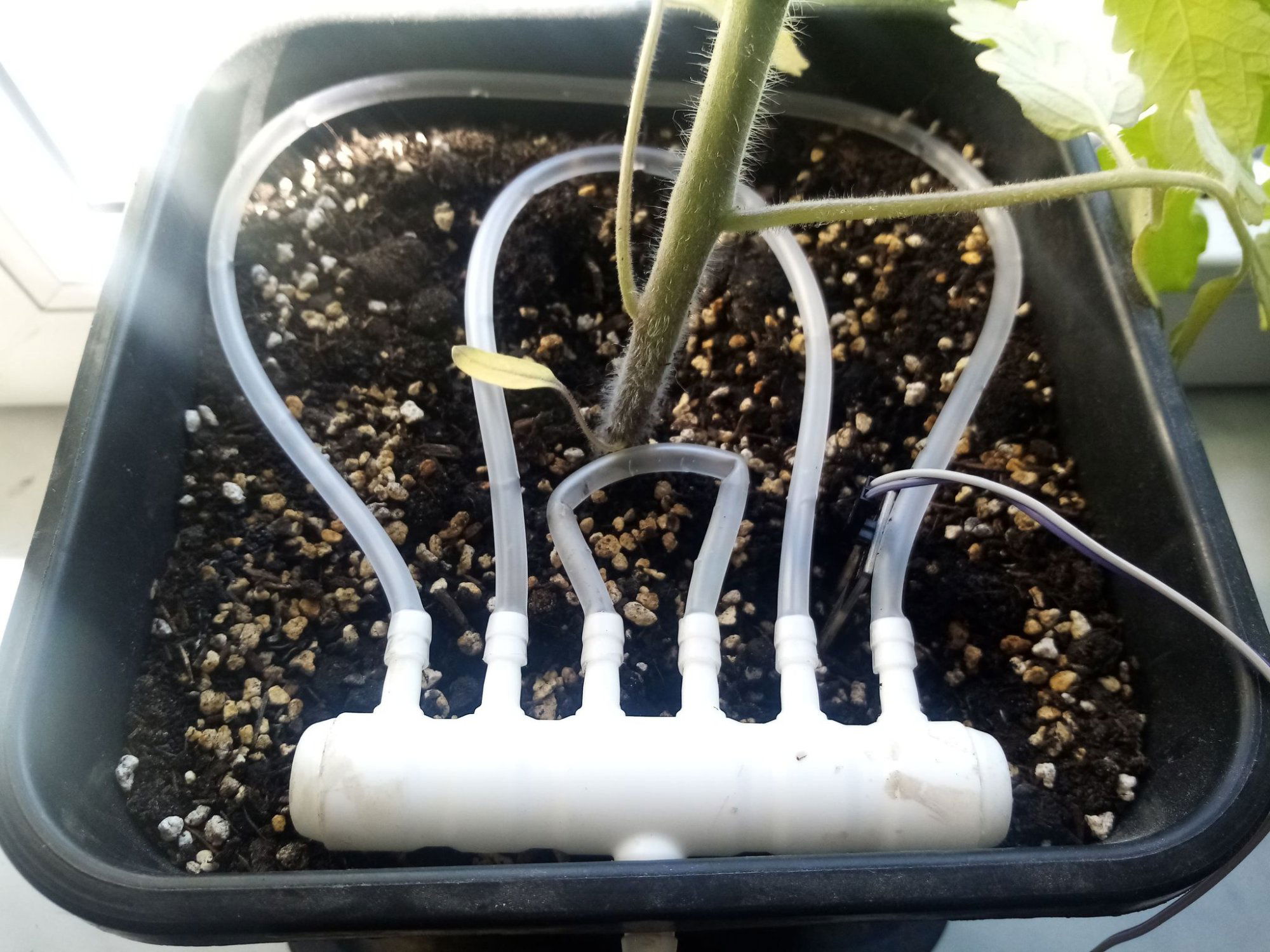

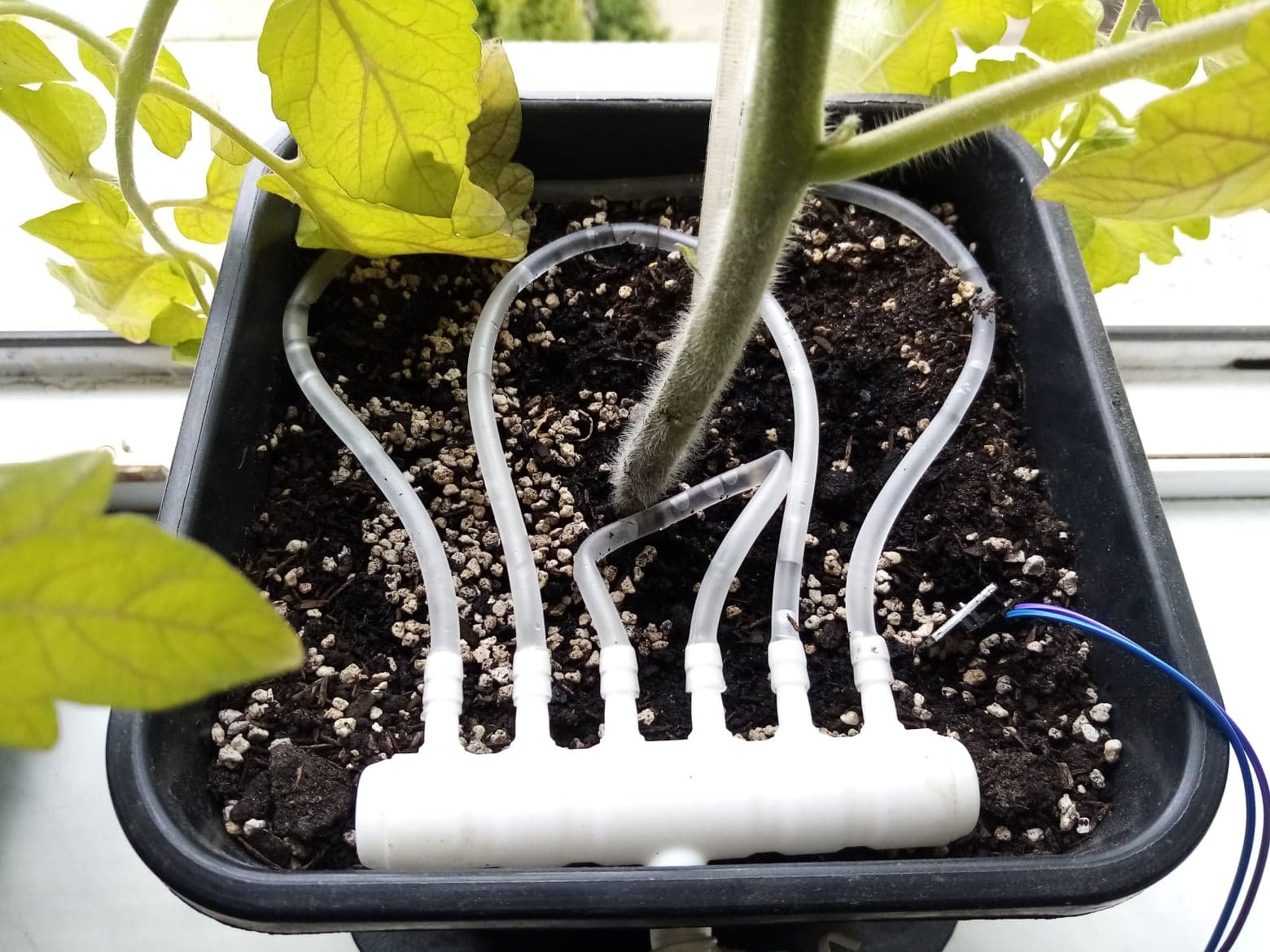

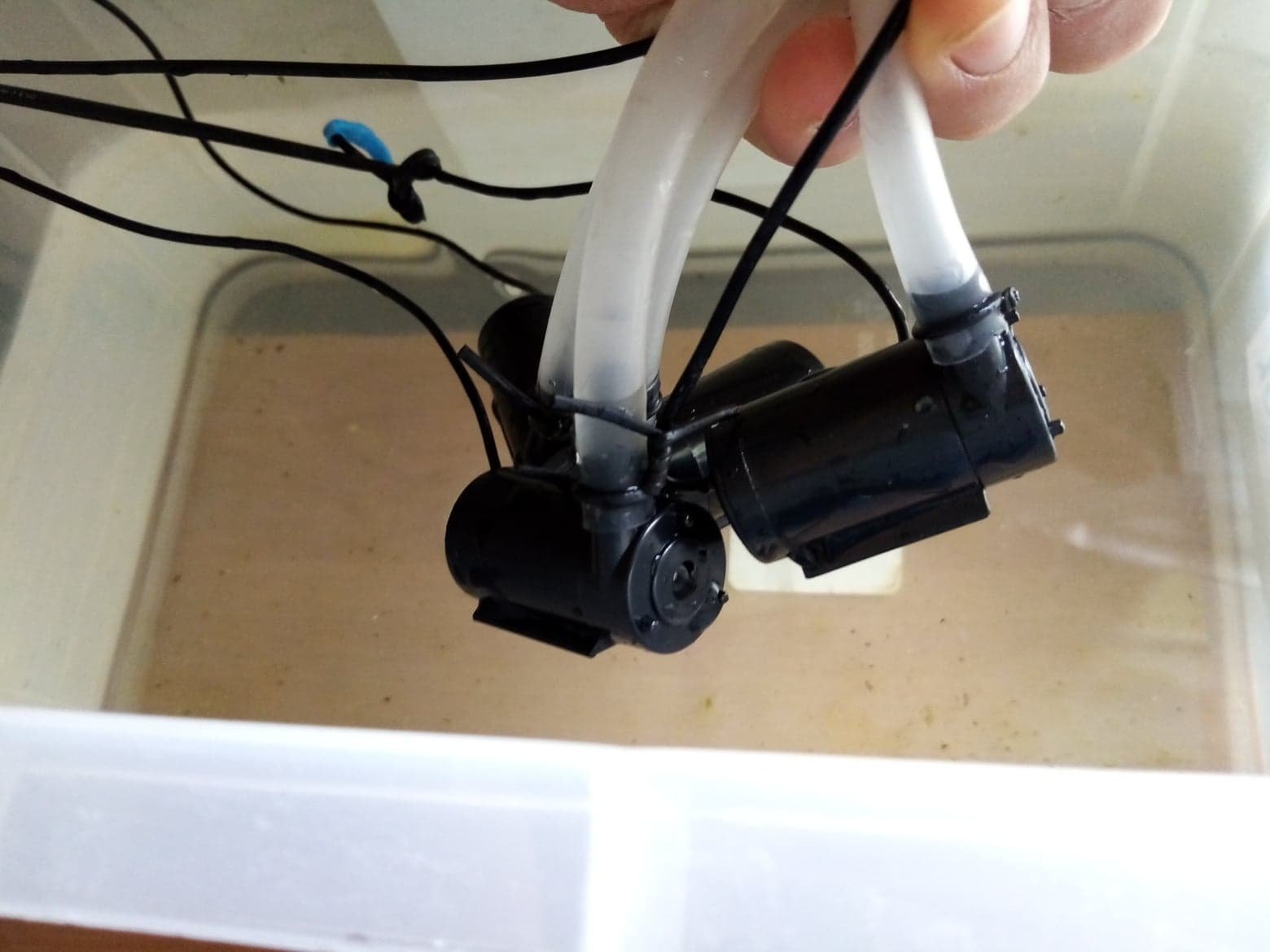

W systemie są 4 czujniki i 4 pompy 12v.

279690502_392150319461212_6165432327600963080_n.thumb.jpg.20da1b5796248f752a9eef360ca3df73.jpg

Program poprawiłem aby pętla trwała 6 godziny zamiast 6 godzin i 20 sekund.

void setup() {
  // put your setup code here, to run once:
 pinMode(8, OUTPUT);
 digitalWrite(8, LOW);
}

void loop() {
  // put your main code here, to run repeatedly:
delay(20000);
digitalWrite(8, HIGH);
delay(21580000);
digitalWrite(8, LOW);
}

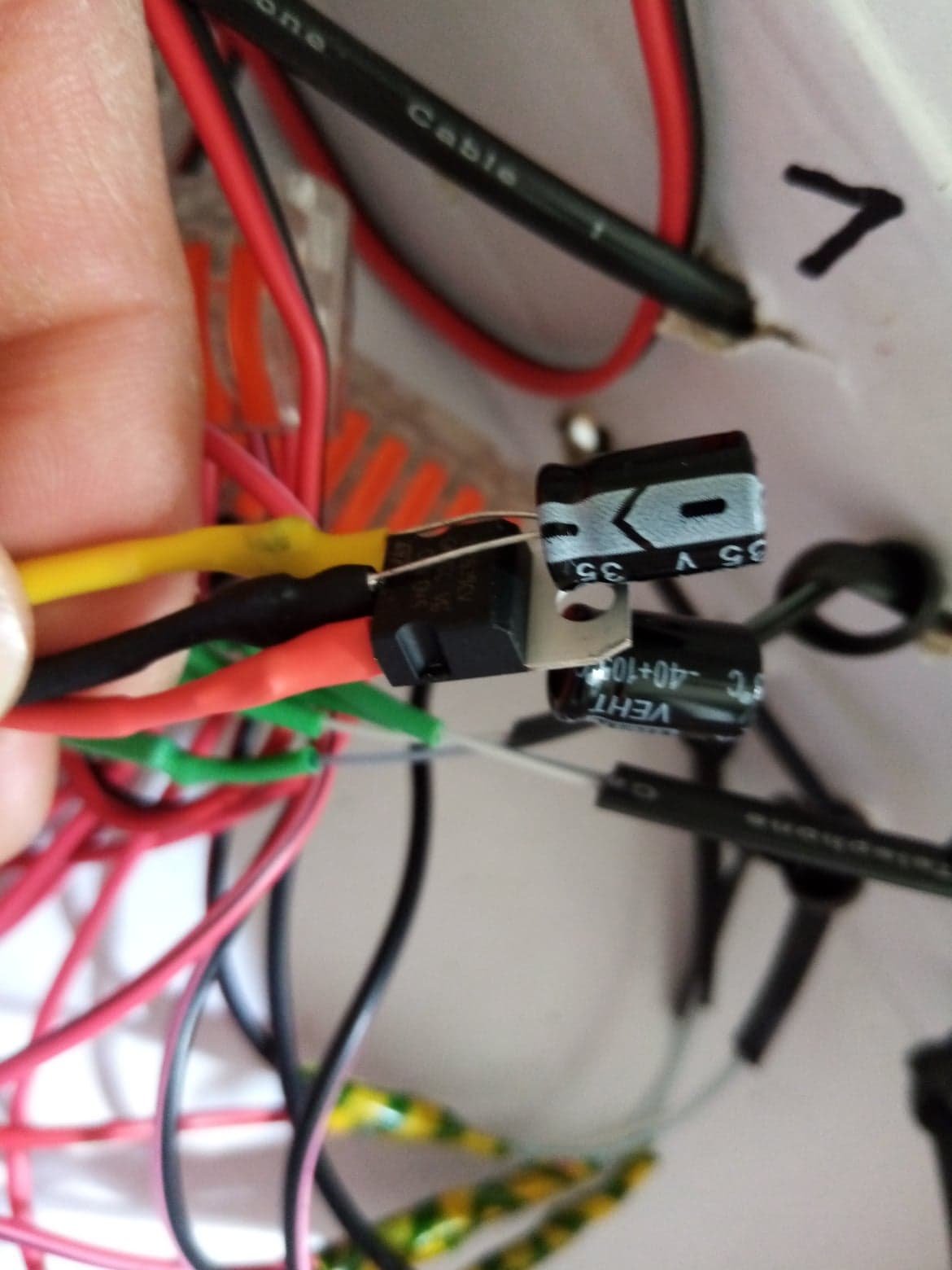

Zmieniłem też płytkę Arduino Uno na klona, i zasilanie płytki na zasilanie z akumulatora przez stabilizator napięcia 9v (L7809CV) z dwoma kondensatorami 220qf 35v.

279910873_327012979379890_4310664713919537559_n.thumb.jpg.5197a0cea4465acd784b8f0b40022bda.jpg

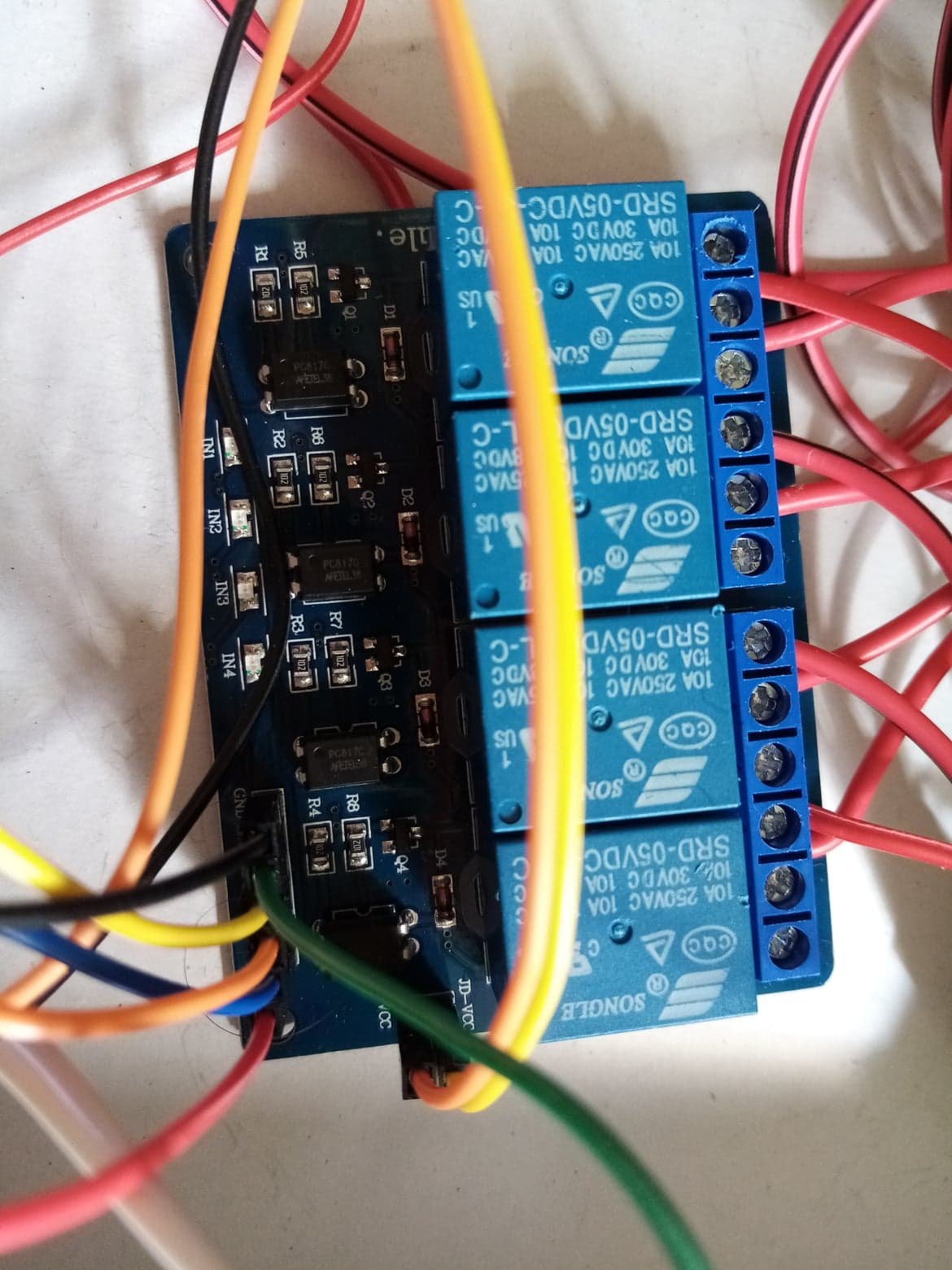

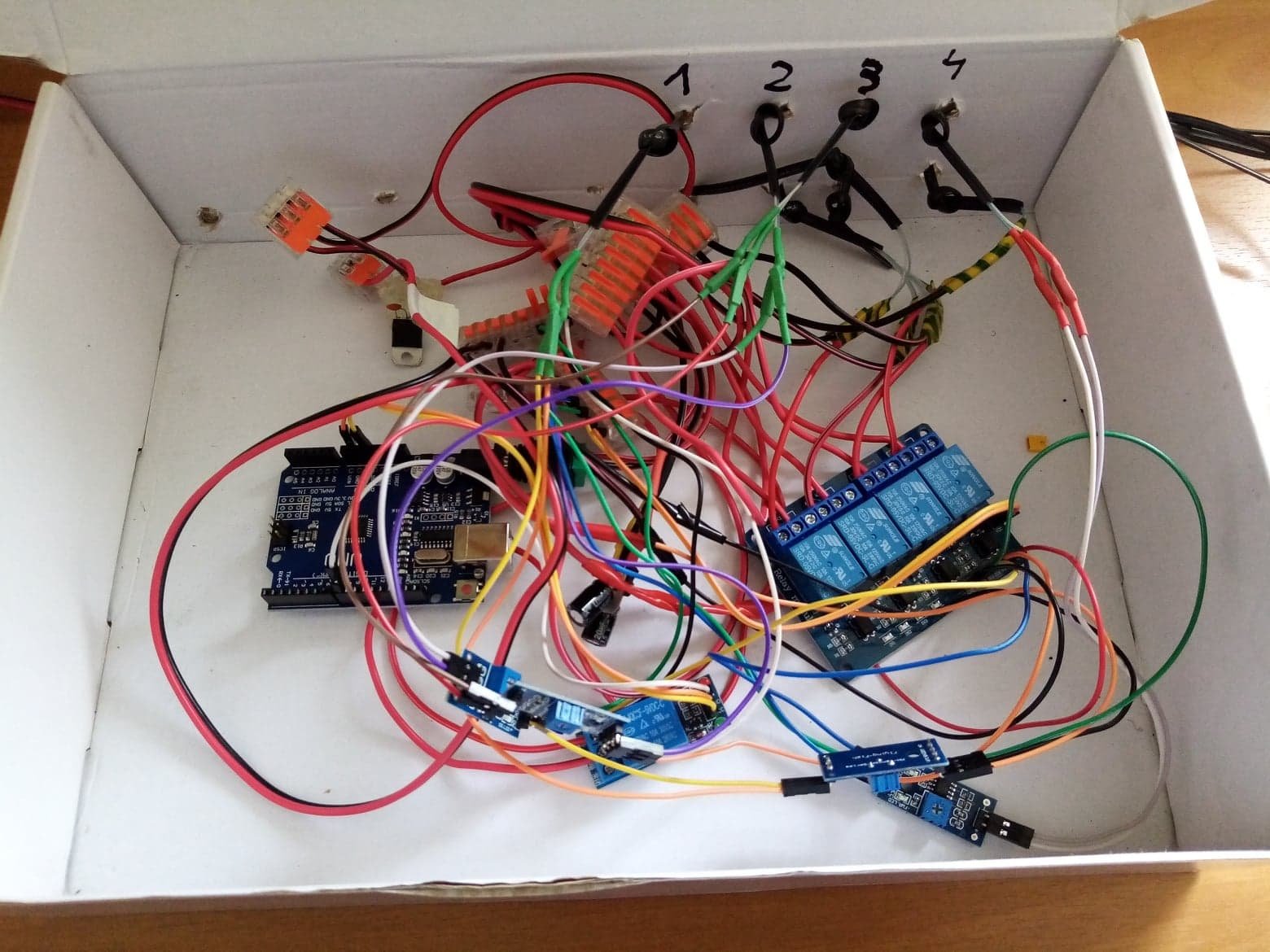

Przekaźnik 1 kanałowy do pompy 12v zmieniony na przekaźnik 4 kanałowy do 4 pomp 12v

279522059_1993167987522209_3376027254497884419_n.thumb.jpg.cc0f49e500b90bf45a984d7dd4e9927d.jpg279945778_537901937787994_6235789448770455973_n.thumb.jpg.7b60c162deb303bcb01c5344240a0c3b.jpg



279822587_541285297362184_3762564179116655460_n.thumb.jpg.aae269b0c2db90d06071ae8faabc39ca.jpg279683096_3211872349094555_3780164296233252422_n.thumb.jpg.c06abaa29567d6c2d8a2c2cae946ee93.jpg



Edytowano przez Gieneq
  • Lubię! 1
