[Test/recenzja] [Czujniki] Akcelerometry w robotyce na przykładzie KAmodMEMS2

[Nawyk 572]

Z akcelerometrami typu MEMS mamy dziś do czynienia niemal na każdym kroku. Spadek cen tej technologii w ciągu ostatnich czterech lat sprawił, że stały się one powszechnie wykorzystywane w wielu urządzeniach - wszędzie tam, gdzie potrzebna jest możliwość wykrycia i pomiaru ruchu, wibracji lub zmiany położenia obiektu. Spotkać je można w motoryzacji, fotografii (np. stabilizacja obrazu) czy telefonii komórkowej, a od niedawna - coraz częściej w amatorskiej robotyce.

Życzę miłej lektury,

Damian Nowak (Nawyk)

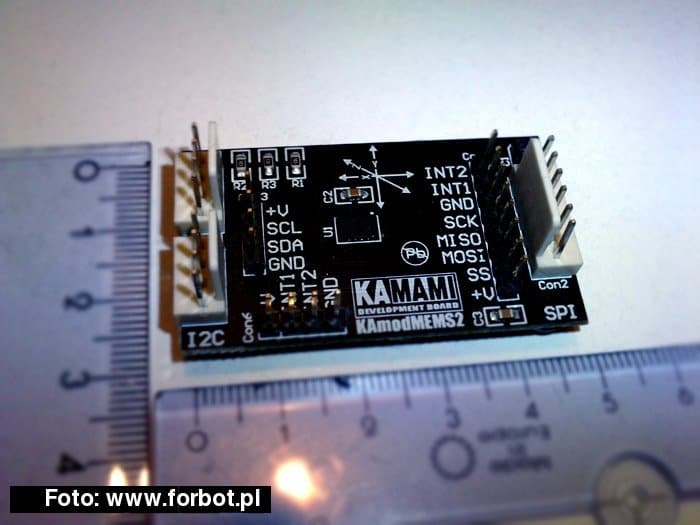

Układ LIS35DE to trójosiowy akcelerometr typu MEMS, produkowany przez firmę STMicroelectronics. Pozwala wykryć drgania oraz określić nachylenie urządzenia względem pola grawitacyjnego Ziemi. Do komunikacji z innymi układami wykorzystuje dwa interfejsy - SPI i I2C. Posiada obudowę typu (T)LGA-14 - dość kłopotliwą w montażu w warunkach amatorskich; na szczęście z pomocą przyszła nam firma Kamami, która jest dystrybutorem KAmodMEMS2 - modułu wykorzystującego ten układ.

Najważniejsze cechy:

– napięcie zasilania 2.16V - 3.6V

– pobór mocy <1mW

– cyfrowy interfejs SPI/I2C

– programowalne generatory przerwań

– wykrywanie pojedynczego i podwójnego "kliknięcia"

– wbudowany filtr górnoprzepustowy

– odporność na wstrząsy 10000g

Na stronie internetowej Kamami można znaleźć dokumentację techniczną modułu oraz przykładowe programy napisane w języku C. Żeby poszerzyć grono potencjalnych użytkowników tego układu o osoby początkujące, napisałem prosty program w języku BASCOM-AVR. Pozwala on na pomiar przyspieszenia w każdej z trzech osi (wartości przechowywane w trzech zmiennych), a dzięki "modułowej" budowie nie powinien sprawiać problemów w implementacji dla Waszych projektów.

Ze względu na wymagane zasilanie akcelerometru rzędu 3,3V, dla uproszczenia zrezygnowałem z konwerterów napięć i zastosowałem mikrokontroler dostosowany do takiego samego napięcia - Atmega32L. Widocznej na zdjęciach i filmie płytki rozwojowej ZL3AVR użyłem tylko do podłączenia LCD (ma wygodnie rozmieszczone piny, nie musiałem lutować złącza LCD na PCB z mikrokontrolerem).

Zasilanie to stabilizator typu low-dropout, LD1117VC33; Układ zasilam ze stabilizowanych 5V lub programatora (założona zworka JP3 na schemacie poniżej).

Kwestię podłączenia zasilania do podświetlenia LCD (pin 15 i 16) musicie rozważyć sami - zależnie od modelu i firmy posiadanego wyświetlacza. Potencjometr jest praktycznie dowolny, można użyć np. 10kOhm. Na linii zasilania, między VCC i GND nie zaszkodzi dodać kilku kondensatorów 100nF, ale układ nie powinien sprawiać problemów bez nich. Schemat:

Efekt jaki osiągniemy widać na filmie (ze względu na mały wyświetlacz, wyświetlam tylko wartość przyspieszenia dla osi X):

Program przedstawiony jest poniżej (wersja *.bas i skompilowana dla ATmega32L *.hex dostępna w załączniku):

$regfile = "m32def.dat"
$crystal = 8000000

Config Porta = Output

Config Sda = Portc.1                                        'konfiguracja I2C
Config Scl = Portc.0
I2cinit

Gosub Akcelstart

Dim X As Byte                                               'zmienna zawierająca wartość przyspieszenia w osi X po odczycie z akcelerometru
Dim Y As Byte
Dim Z As Byte

Do
Cls
Gosub Odczytx
'Gosub Odczyty
'Gosub Odczytz

Lcd X
Waitms 100

Loop
End

Akcelstart:
Const Zapisadr = &H3A                                       'rejestr zapisu
Const Odczytadr = &H3B                                      'rejestr odczytu
I2cstart
I2cwbyte Zapisadr
I2cwbyte &H20
I2cwbyte &B01000111                                         'wyjście z trybu power-down
I2cstop
Return

Odczytx:                                                    'Odczytuje wartość przyspieszenia w osi X
I2cstart
I2cwbyte Zapisadr
I2cwbyte &H29
I2cstart
I2cwbyte Odczytadr
I2crbyte X , Nack
I2cstop
Return

Odczyty:                                                    'Odczytuje wartość przyspieszenia w osi Y
I2cstart
I2cwbyte Zapisadr
I2cwbyte &H2B
I2cstart
I2cwbyte Odczytadr
I2crbyte Y , Nack
I2cstop
Return

Odczytz:                                                    'Odczytuje wartość przyspieszenia w osi Z
I2cstart
I2cwbyte Zapisadr
I2cwbyte &H2D
I2cstart
I2cwbyte Odczytadr
I2crbyte Z , Nack
I2cstop
Return

Interesują nas etykiety "Odczytx", "Odczyty", "Odczytz" oraz "Akcelstart". Ostatnią musimy wywołać na początku zaraz po zainicjowaniu I2C, w celu "obudzenia" akcelerometru. Trzy pozostałe służą do przypisania zmiennym X, Y i Z wartości przyspieszenia dla odpowiednich osi i wywołujemy je niezależnie od siebie, gdy zachodzi taka potrzeba.

Dla zaprezentowania zastosowania akcelerometrów w robotyce amatorskiej, zbudowałem prostego robota wykorzystującego ATmega32L oraz mostek L293DNE. Wykorzystałem uC w obudowie TQFP, płytkę uniwersalną (stąd tyle przewodów), dwa przerobione mikroserwa modelarskie, kółko podporowe ze sklepu meblarskiego oraz koła do modeli samochodów skali 1:16.

Zadaniem konstrukcji jest regulowanie prędkości obrotowej kół, w zależności od nachylenia podłoża - podjazdowi pod górę będą towarzyszyły wyższe obroty (oraz większy moment obrotowy), przy zjeździe koła będą obracać się wolniej.

Schemat przedstawia się następująco:

Program robota:

$regfile = "m32def.dat"
$crystal = 8000000

Config Porta = Output
Config Portb = Output
Config Timer1 = Pwm , Pwm = 8 , Prescale = 1 , Compare A Pwm = Clear Down , Compare B Pwm = Clear Down

Config Sda = Portc.1                                        'konfiguracja I2C
Config Scl = Portc.0
I2cinit

Gosub Akcelstart
Set Portb.2
Set Porta.6
Reset Portb.3
Reset Porta.7
Dim X As Byte                                               'zmienna zawierająca wartość przyspieszenia w osi X po odczycie z akcelerometru
Do
Gosub Odczytx
Pwm1a = 255 - X
Pwm1b = 255 - X
Waitms 100
Loop
End

Akcelstart:
Const Zapisadr = &H3A                                       'rejestr zapisu
Const Odczytadr = &H3B                                      'rejestr odczytu
I2cstart
I2cwbyte Zapisadr
I2cwbyte &H20
I2cwbyte &B01000111                                         'wyjście z trybu power-down
I2cstop
Return

Odczytx:                                                    'Odczytuje wartość przyspieszenia w osi X
I2cstart
I2cwbyte Zapisadr
I2cwbyte &H29
I2cstart
I2cwbyte Odczytadr
I2crbyte X , Nack
I2cstop
Return

Efekt końcowy:

Zaprezentowane powyżej zastosowanie akcelerometru jest chyba jednym z najprostszych, chciałem jednak pokazać, jak łatwo można z tego urządzenia skorzystać. Od dzisiaj wystarczy podstawowa znajomość BASCOM'a - reszta zależy od Waszych pomysłów i wyobraźni

Podsumowując:

cena i dostępność modułu (34,90zł),
wygodne wyprowadzenia dla interfejsów SPI i I2C,
małe (jak na element systemu rozwojowego) rozmiary i waga,
przejrzysta dokumentacja i przykłady programów w języku C,
utrudniony montaż modułu (brak otworów, jedynie gumowe nóżki) - choć można to tłumaczyć edukacyjnym charakterem urządzenia.
