Wstęp

Jak już zrobiłem moduły do przetworników ciśnienia i przetestowałem płytkę okazało się, że projektant zapomniał, że niektóre piny w ESP32 nie mają wbudowanych rezystorów podciągających... Teoretycznie można było to obejść za pomocą RTC, ale łatwiej było to zrobić sprzętowo.

W ten sposób powstały trzy kolejne moduły 😉

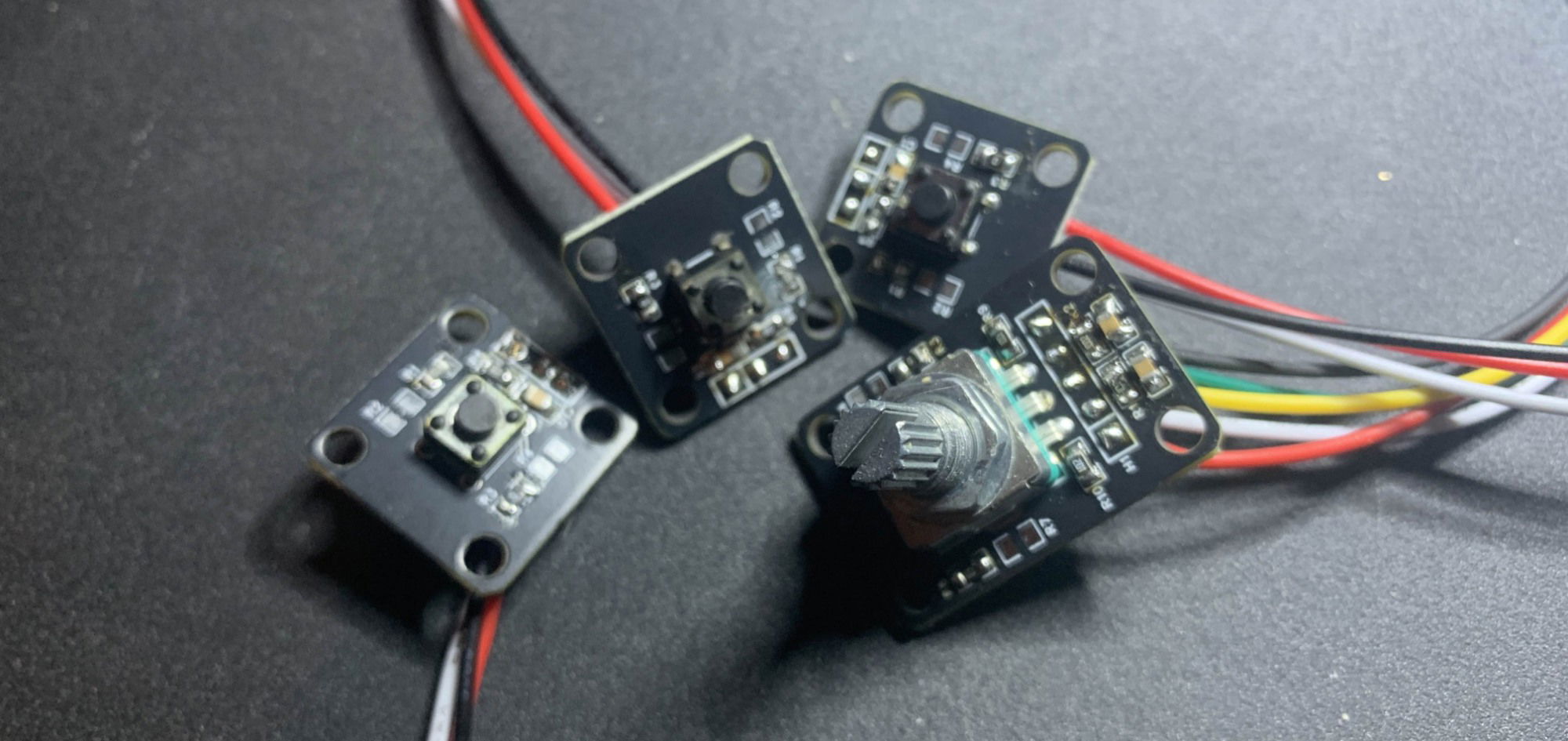

Zdjęcie poglądowe

Przycisk

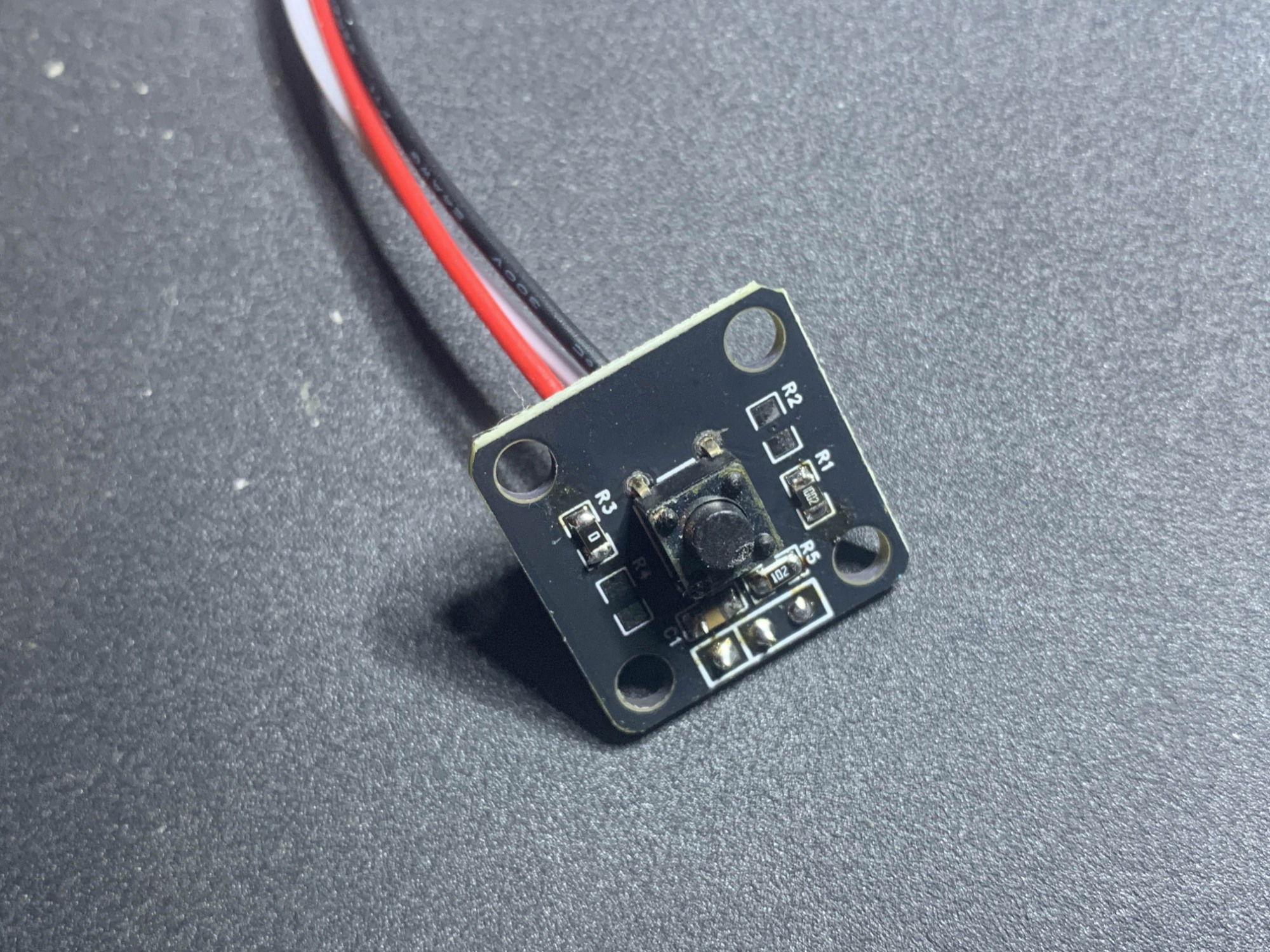

Moduł przycisku wraz z debouncingiem oraz opcją pull-up/pull-down.

IMG_1199.thumb.jpg.f069ecfb17e525a0aad1b2f659a016d3.jpgButton_Schematic.thumb.png.55e427574813937f71cc9ce376b408d0.png

Button Breakout Board.zip

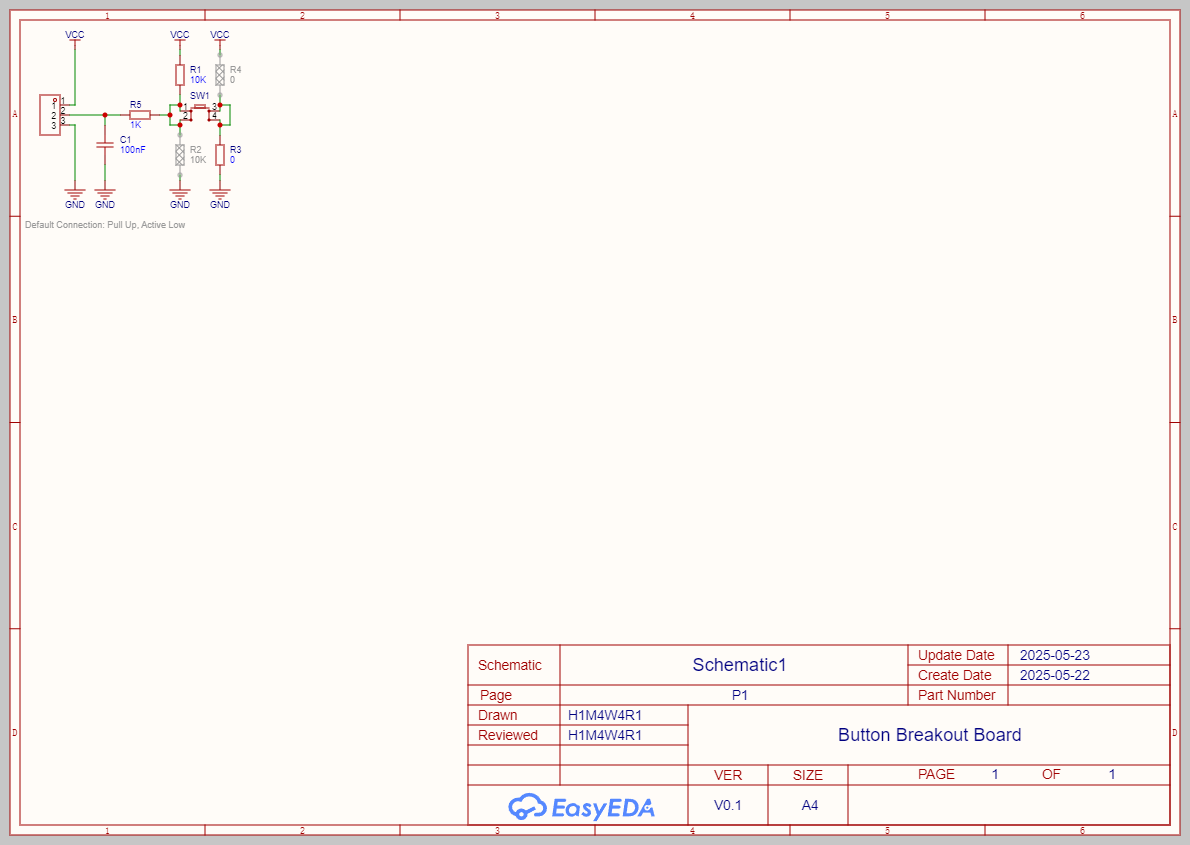

Moduł przycisku i schemat

Enkoder

Moduł enkodera wraz z debouncingiem przycisku i sygnałów (dla enkodera EC11) - stworzony głównie dlatego, że potrzebowałem enkodera z przyciskiem aktywnym w stanie wysokim (a nie niskim jak standardowe moduły do Arduino). A, że mogłem dodać kilka bajerów to dodałem 😉

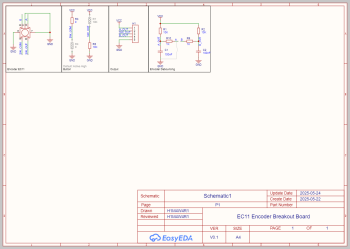

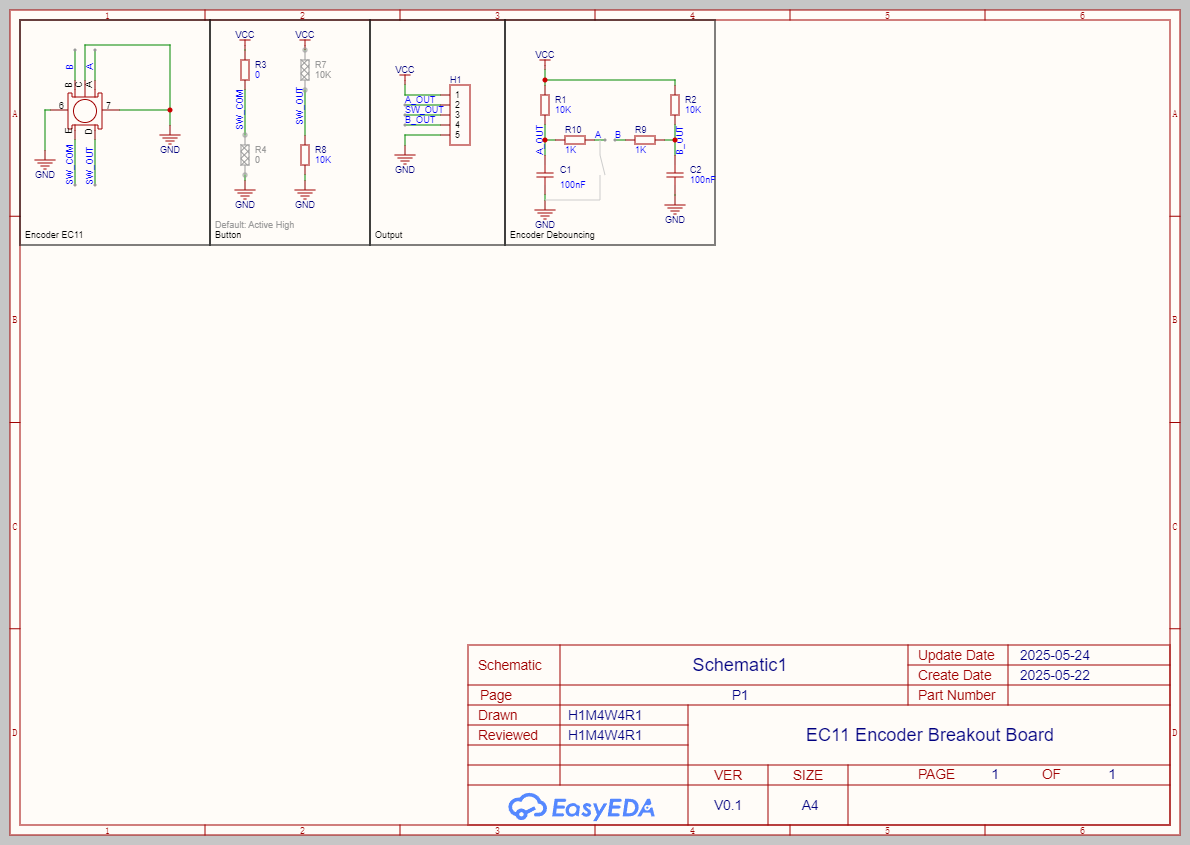

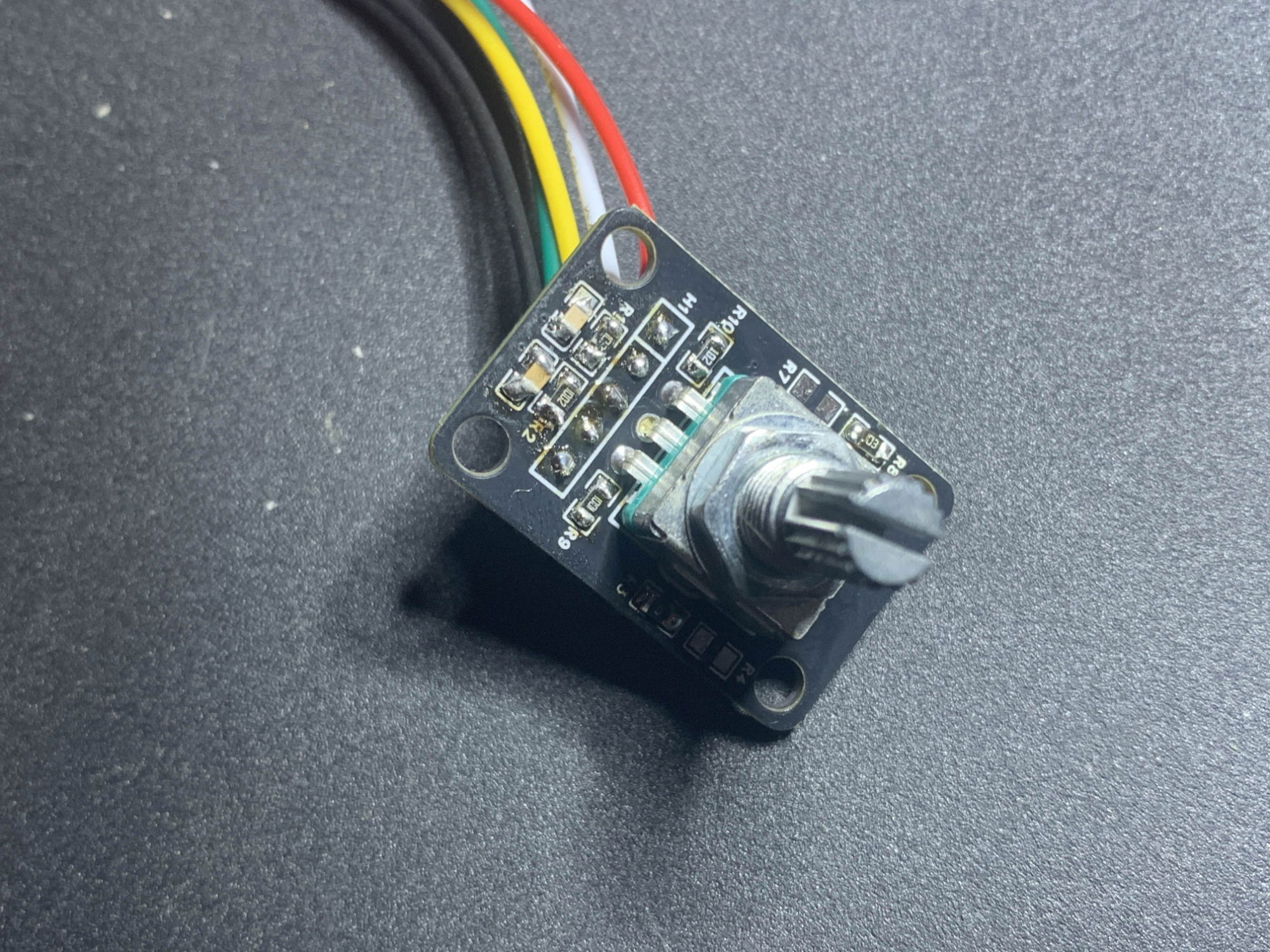

IMG_1201.thumb.jpg.ca192bf285f29c9a29a8774e2bba8cd1.jpgEncoder_Schematic.thumb.png.0ff2c9a4df54aa0d4587f51f8d945ba7.png

EC11 Encoder Module.zip

Moduł enkodera i schemat

Potencjometr

A z rozpędu jeszcze zaprojektowałem PCB pod potencjometr... to akurat najprostsze, bo do potencjometru potrzeba niewiele elementów 😉

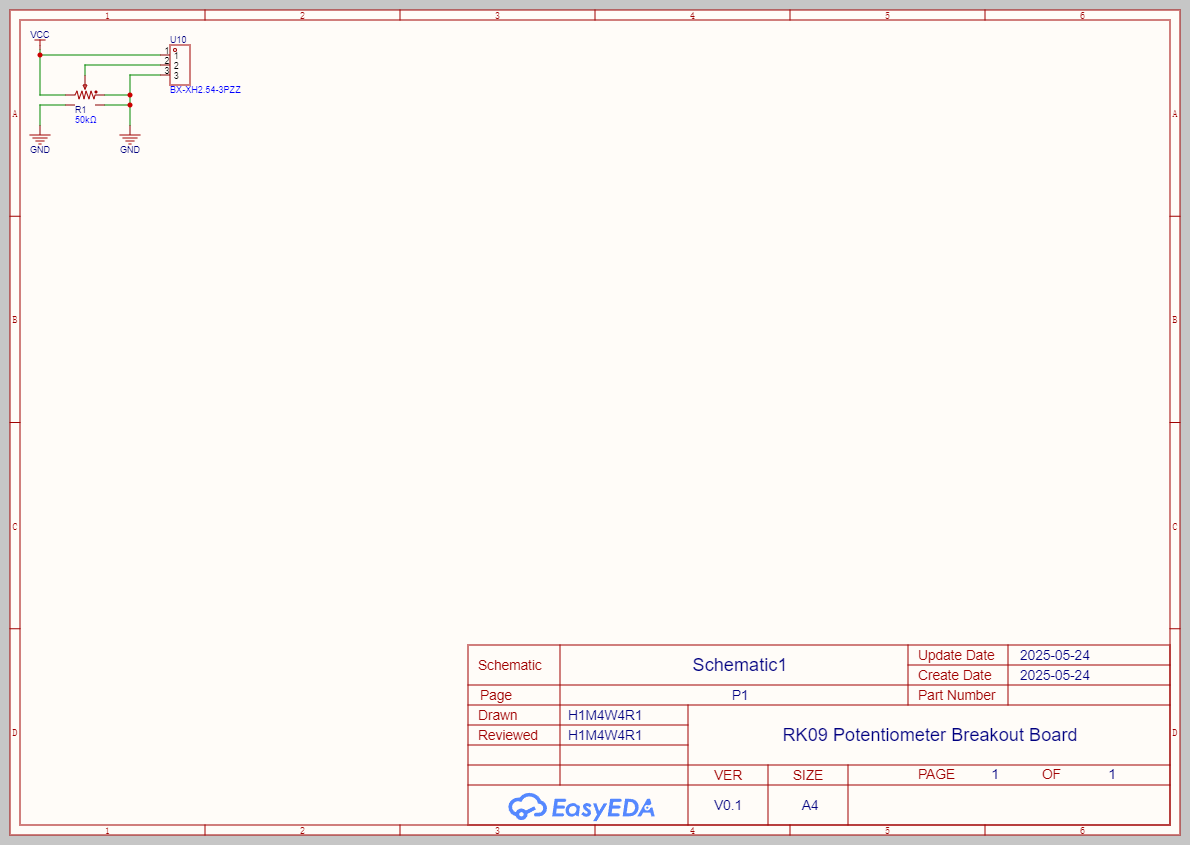

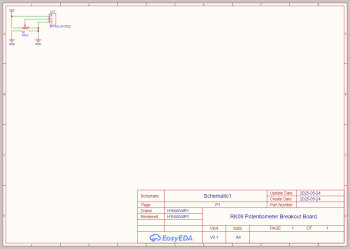

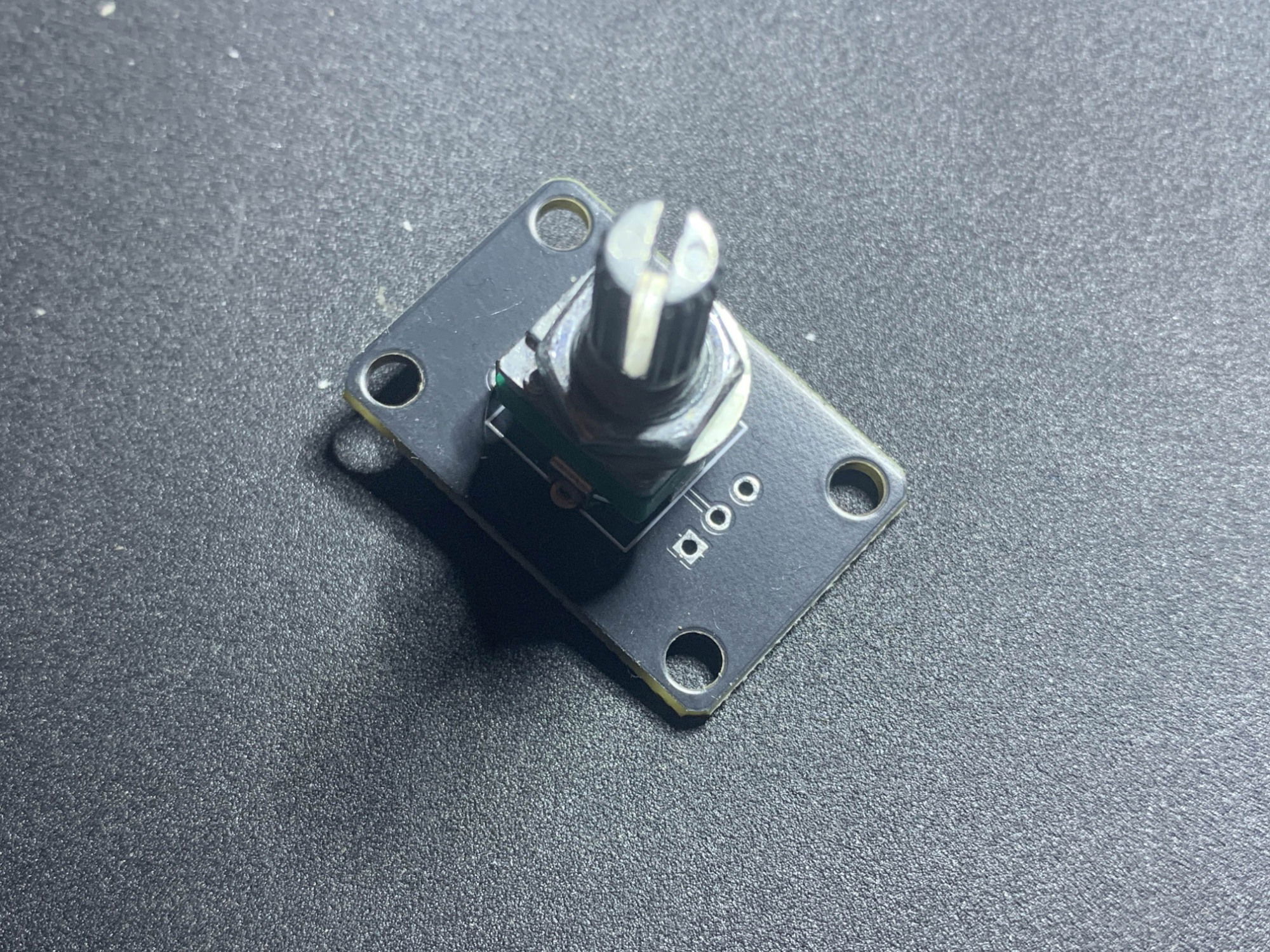

IMG_1202.thumb.jpg.8c938f47bffbab0fe7ae71db6b7eea91.jpgPotentiometer_Schematic.thumb.png.85252af2ab1395995a6d0e19329df5c5.png

RK09 Potentiometer Breakout Board.zip

Moduł potencjometru i schemat

Appendix

Moduły starałem się zaprojektować tak, by można było je łatwo modyfikować pod konkretne zastosowanie (pull-up/pull-down dla przycisków tact czy tego w enkoderze) oraz by łatwo było je lutować ręcznie (komponenty 0805).

Wrzuciłem linki do komponentów, których używałem, ale mogą one "umrzeć" śmiercią naturalną po pewnym czasie, wtedy wystarczy sprawdzić czy footprint z Gerbera zgadza się z tym, który kupujecie (uwaga potencjometry na AliExpress często mają wpisany zły model).

A skoro o modelach mowa: STEP Models.zip - dla tych, co będą projektować obudowy 😉
