Freestyle Sirius-G

[jamtex 95]

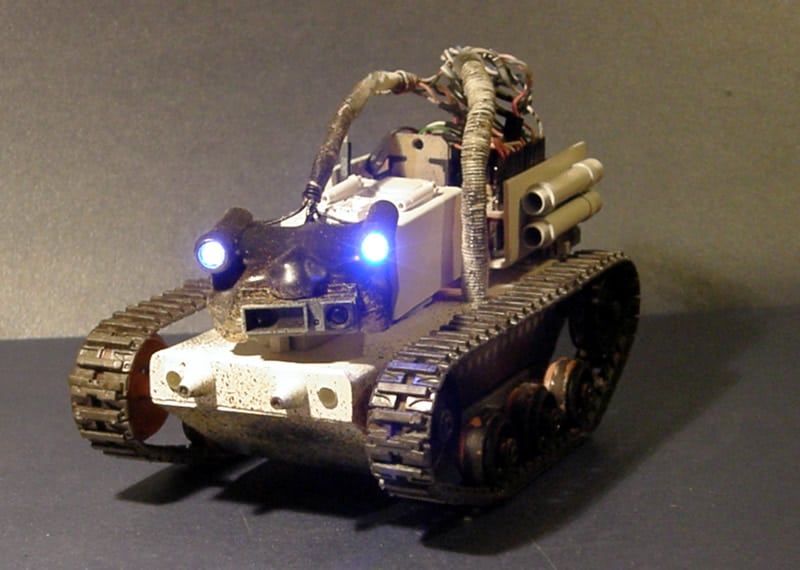

Po dłuższej przerwie spędzonej na projektowaniu nowych opracowań, nasz zespół (mała, ale prężna 3 osobowa grupa) opracował nowego robota. Tym razem konstrukcja inna niż dotychczas prezentowane. Chcieliśmy zbudować robota, którego może zrobić każdy - do jego budowy nie potrzeba znajomości elektroniki, posiadania rozbudowanego warsztatu, czy też specjalistycznych narzędzi. Wystarczy lutownica, kilka kabelków, śrubokręt i z 5 godzin wolnego czasu.

Robot zbudowany jest w formie modułowej, z możliwością pracy jako:

- poszukiwacz,
- labiryntowiec/omijacz przeszkód,
- linefollower,
- sparingpartner dla minisumo (sam jest za duży jak na minisumo)

Kilka słów o samym robocie:

- jednostka napędowa - silniki wraz z przekładniami firmy Tamiya

- napęd gąsienicowy

- długość x szerokość x wysokość: 190 x 110 x 80 mm

- waga 542 gramy

- sterowanie Arduino Duemilanove + własne opracowanie sterowania silników (własny Shield - made in Szumlus)

- czujnik Sharp'a zamocowany na serwie modelarskim

- zasilanie 4 akumulatorki AA (2200 mAh)

- oświetlenie: 6 x LED

- obudowa: PCV

Właściwości przekładni:

zasilanie: 3 V

prędkość obrotowa samych silników przy 3V: 12300 rpm

pobór prądu bez obciążenia 3V: 150 mA

prąd zatrzymania 3V: 2100 mA

kolor: szary

wymiary: 75 x 24 x 34mm

oś - mocowanie: 105mm (3mm hex)

waga: 71 gramów

prąd: 0.5A (na każdy silnik) 3V

przełożenie: 58:1 lub 204:1 (do wyboru)

obroty: 230 lub 65 3V

moment obrotowy (uncja-na-cal): 29 lub 102 3V

Koszty (ceny brutto):

- przekładnia Tamiya = 45,00 zł

- gąsienice Tamiya = 32,00 zł

- Arduino = 80,00 zł

- własny shield = 20,00 zł

- Sharp = 45,00 zł

- diody, koszyk na baterie, korytko = 10,00 zł

- malowanie - ok 5,00 zł

Razem: 236,00 zł

Płytka sterowania robota (shield Arduino) opiszę wkrótce - jest to projekt komercyjny i na razie nie mogę go przedstawić. Zrobię to w najbliższym czasie.

Do budowy robota zepsuliśmy:

- trochę sprayu,
- hot glue,
- kilka kropel kleju,
- PCV,
- długopisy sztuk 2,
- metalową osłonę głośnika

Filmy z jazdy robotem - przedstawię w najbliższym czasie (jak czas pozwoli to w sobotę).

schemat:

I obiecany film z pierwszych testów:

I po poprawieniu zakłóceń:
