Niedziałający światłolub


Pomocna odpowiedź

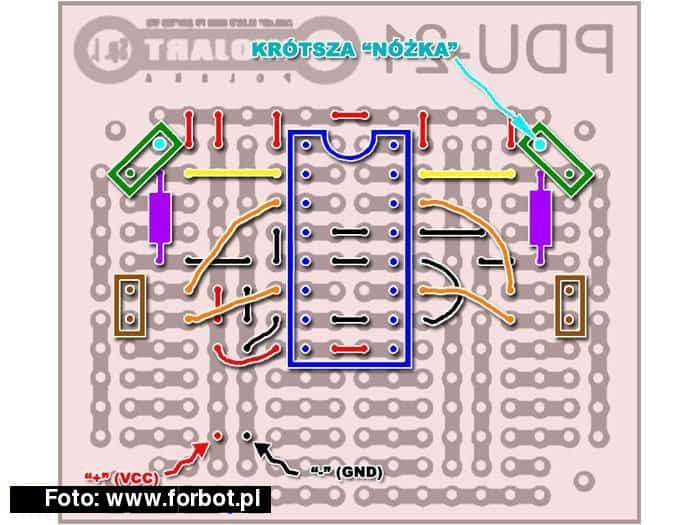

Czy 2 pady które należą do jednej ścieżki mogą być zalane cyną ? Mam na myśli,że są ze sobą połączone cyną. Dokładnie chodzi mi o mostek i pierwszy od lewej pomaranczowy przewod.

__________

Komentarz dodany przez: Treker

Link to post
Share on other sites
Czy 2 pady które należą do jednej ścieżki mogą być zalane cyną ?
Jeżeli należą do tej samej ścieżki to oczywiście że tak. Jeżeli są jedną ścieżką to znaczy że są ze sobąpołączone miedzią, ale jeśli będą i miedzią i cyną to nic ni szkodzi 😃
Link to post
Share on other sites

Teraz mam pytanie z innej beczki. Wszystko podłączone, napięcie na układzie jest,świecę światłem ale silniki nie reagują. Po zetknięciu nóżek fototranzystorów silniki też nie reagują. Co to może być ?

Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

świecę światłem ale silniki nie reagują. Po zetknięciu nóżek fototranzystorów silniki też nie reagują

Znam to, też mi się zdarzyło. Sprawdź czy silniki podłączone bezpośrednio do prądu działają.

Po obu stronach układu na wszystkich pinach jest napięcie?

Link to post
Share on other sites

Jak mam podłączyć serwo bezpośrednio do zasilania ? Wsadzić poprostu plus i minus do odpowiednich otworów w złączu ? Sprawdzałem testem na ciągłość obwodu i jest okej wszędzie 😕

EDIT: Tą płytkę w mikroserwie też się odcina ? Bo teraz tak patrzę,że nie zdjęciach jej nie ma. I czy podłączony do silnika ma być przewód brązowy i czerwony czy mogą być dowolne?

Link to post
Share on other sites
Tą płytkę w mikroserwie też się odcina ?

Tej płytki nie trzeba odcinać. Przewody od zasilania muszą być podłączone bezpośrednio do silnika.

I czy podłączony do silnika ma być przewód brązowy i czerwony czy mogą być dowolne?

Mogą być dowolne.

Jak mam podłączyć serwo bezpośrednio do zasilania ?

Normalnie jak każdy silnik DC. Czyli tak jak napisałeś

Wsadzić poprostu plus i minus do odpowiednich otworów w złączu ?
Sprawdzałem testem na ciągłość obwodu i jest okej wszędzie.

Sprawdź płytkę w następujący sposób. Najpierw sprawdź testem ciągłości czy ścieżki są dobre. Następnie podłączasz zasilanie do układu. Miernikiem ustawionym na pomiar napięcia sprawdzasz czy jak zaświecisz na czujniki czy pojawia się napięcie. Jeśli tak to układ jest ok. Jeśli silniki też działają to nie powinno nie działać. Jakim napięciem zasilasz układ?

Link to post
Share on other sites

Płytkę się odcina. Jeśli nie przerabiałeś serwa, to układ nie zadziała. Jak przerobić serwo przeczytasz w poradniku Nawyka

Link to post
Share on other sites

Układ zasilam bateriami o łącznej mocy 5V.Okazało się,że jeden silnik nie działa,więc następny jest już w drodze. Ale nawet po podpięciu jednego i świeceniu albo zwarciu nóżek fototranzystora nic się nie dzieję,więc będę szukał testem na ciągłość.Napięcie na fototranzystorze przy mocnym świetle ciągle wynosi 0.

Link to post
Share on other sites

Przeczytaj sobie ten artykuł:

Od żółtodzioba do pierwszego robota w dwa tygodnie

Napisałem to najbardziej łopatologicznie, jak tylko potrafiłem. Masz tam też odpowiedzi na najczęstsze pytania i problemy.

Zwróć uwagę na wzmiankę o podstawach elektroniki. Bez tego nawet nie próbuj się zabierać za roboty, bo szkoda kasy na psucie elementów.

Link to post
Share on other sites
