Schemat do minisumo

[klonyyy]

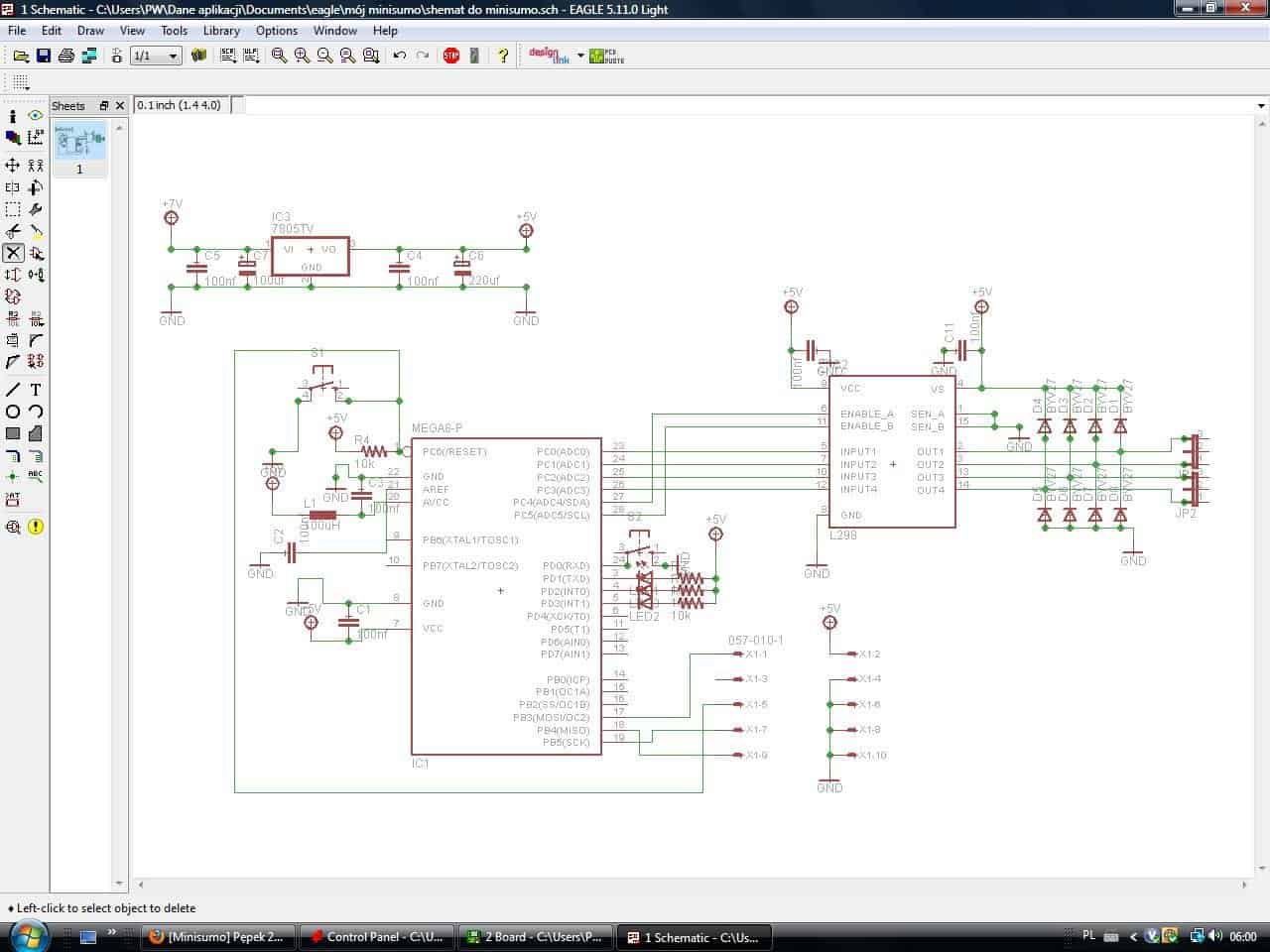

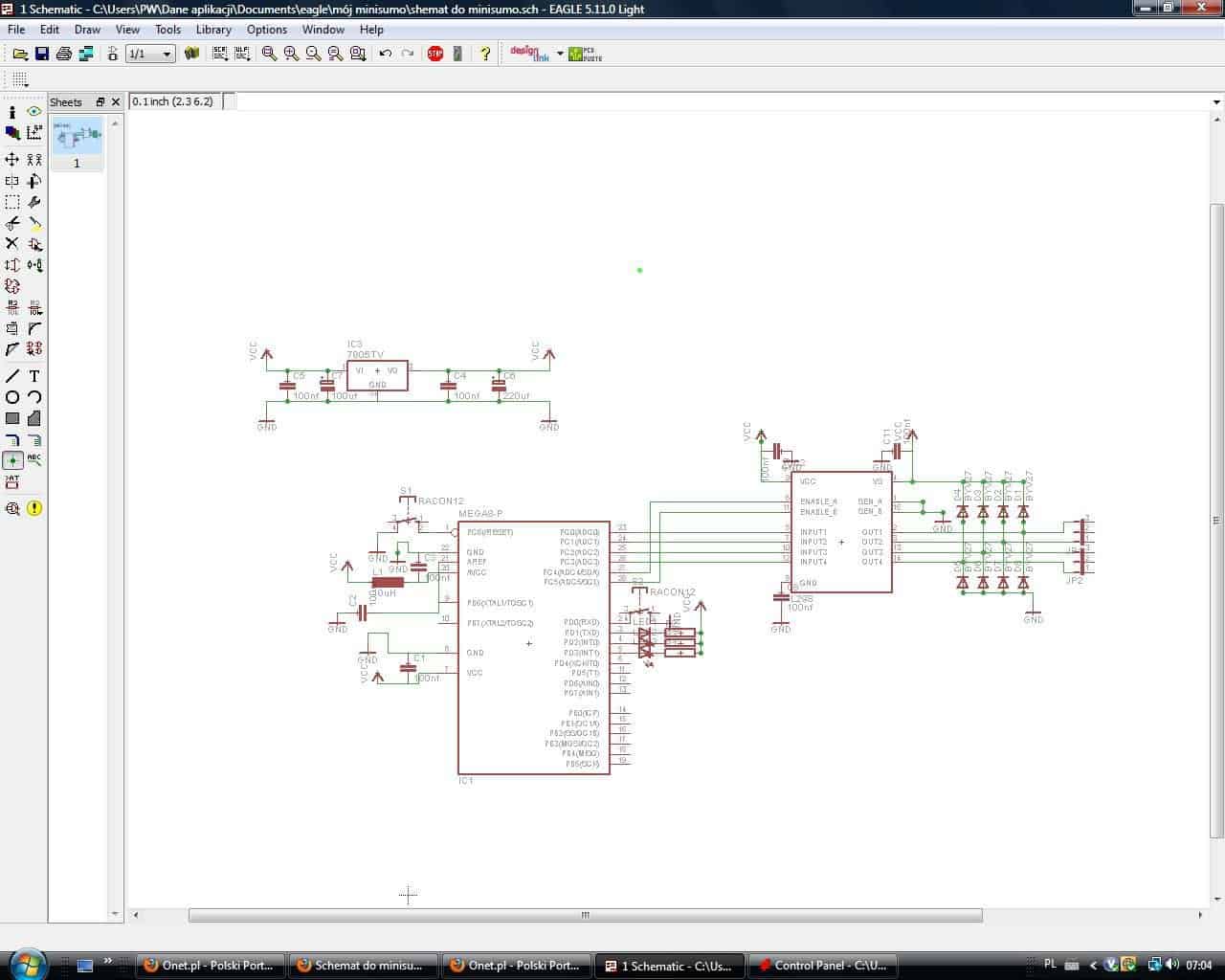

Mam nadzieję ,że teraz już wszystko dobrze:

A co do ładowarki to poszukiwania trwają, ale idzie bardzo ciężko 😉

[bartek1333]

Brak rezystora pull-up przy resecie (ok. 10k).

Diody włącznone odwrotnie. Jak podłączasz je do Vcc to wtedy podpinasz tam anode (do Vcc). Zapalasz ją stanem niskim.

I dalej tak samo oznaczone napięcie przed i za stabilizatorem.

😉

Co do ładowarki to polecam prostą e-sky. Na allegro z przesyłką poniżej 40zł.

Jak coś droższego to ta jest dobra: http://www.hobbyking.com/hobbyking/store/__7028__Turnigy_Accucel_6_50W_6A_Balancer_Charger_w_accessories.html

[klonyyy]

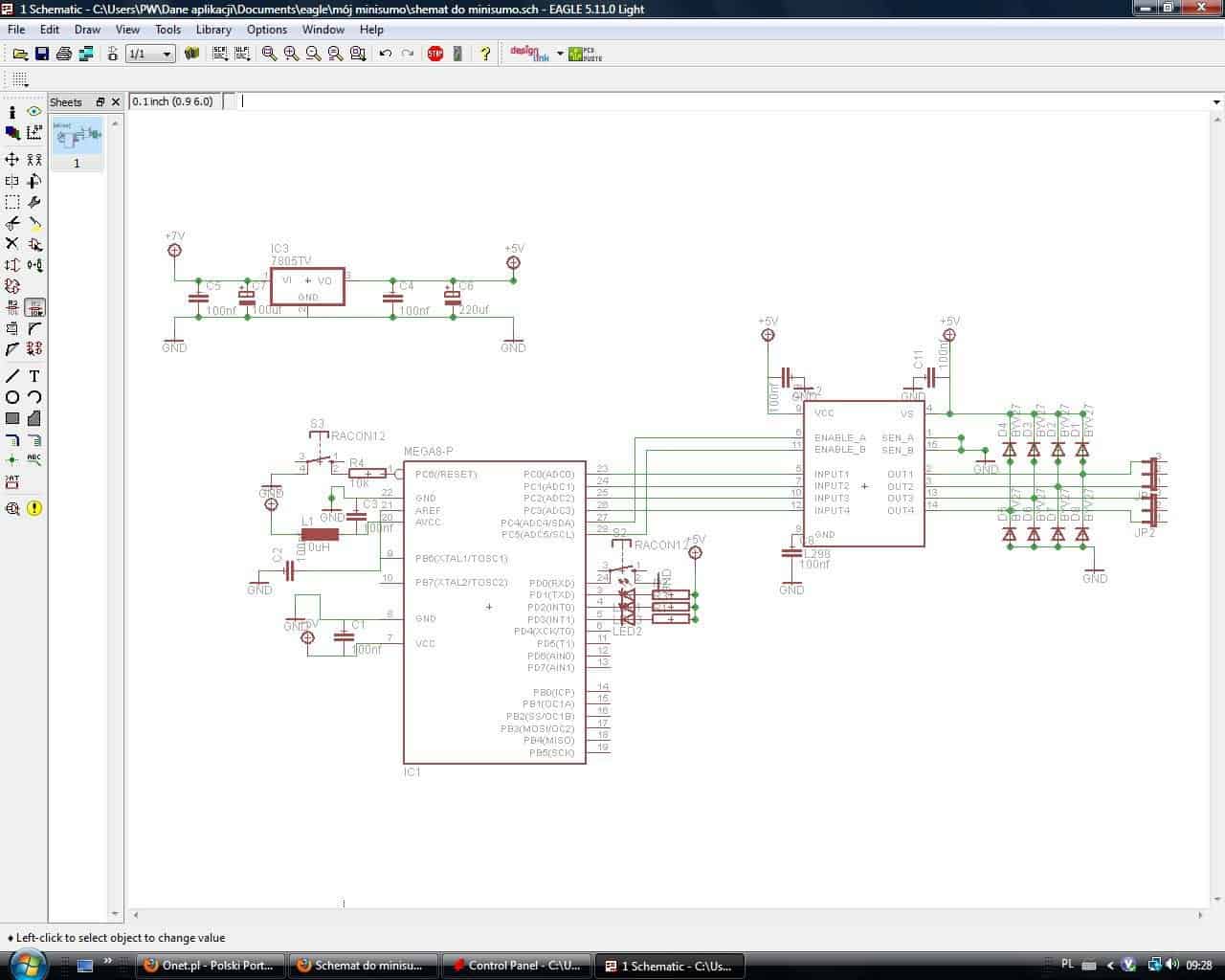

Ok poprawione dzięki za rady 😉 :

Niestety na allegro nie ma dostępnych ładowarek e-sky. Najlepsza jaką znalazłem to e-sky 7,2v, ale ma tylko 300mAh

http://www.rc-modele.pl/ladowarka-sieciowa-72v-nimh-sky-p-3096.html?currency=EUR

[fish]

klonyyy, rezystor pull-up, jak nazwa wskazuje służy do podciągania 😉 więc nie powinien być on w szeregu z przyciskiem, tylko powinien iść do Vcc. Jedna nóżka na linii resetu, jedna do Vcc 🙂

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[klonyyy]

Po dłuuugiej nieobecności wracam na forum (kolejny wyjazd potem nadrabianie 🙁 ) schemat poprawiłem i zabieram się za płytkę.

[pawcio0928]

Podłącz silniki do 7v to będzie szybszy.

[klonyyy]

Serwa wytrzymają 7v ? (sg 5010) A co do ładowarki możecie polecić mi coś poniżej 40 zł (nie ma to być jakaś profesjonalna ładowarka tylko coś co naładuje ten akumulatorek) 😉

I mam jeszcze jedno pytanie czy jako czujniki odległości robota mogą posłużyć mi czujki ruchu od lampki diodowej? (a gdyby tak to poproszę o schemat połączeń szukałem w google ale tam są schematy np czujnikowej lampki na 230v albo jakieś zupełnie inne)

Oraz mam jeszcze jeden problem w schemacie mam połączone od mostka po 3 goldpiny do serw. Gdy przeniosłem schemat na płytkę nie widać połączeń między mostkiem a silnikami (w ogóle wiszą w powietrzu) Czy wiecie czym to może być spowodowane?

[pawcio0928]

Silnik wytrzymają. Ładowarkę możesz kupić np tą http://www.hobbyking.com/hobbyking/store/__7637__Turnigy_balancer_Charger_2S_3S.html

Lepiej czujniki wykonaj z diod iR i fototranzystorów.

Sprawdź czy masz daną warstwę włączoną.

[klonyyy]

Mam ustawioną warstwę bottom .

To czujniki mogą być z diod ir i fototranzystorów ? Będą skuteczne ?

😉 (oczywiście jak na mojego " minisumo ")

[piotreks-89]

klonyyy jak dobierzesz odpowiednie to czemu nie 😉 Daj takie co ci odfiltrują pasmo światła widzialnego - o widmie 940nm.

[pawcio0928]

Włącz wszystkie warstwy i warstwy i opisy i zobacz czy pojawią się ścieżki, jeśli nie to połącz ręcznie.

[fish]

Kondensator C8 nie ma najmniejszego sensu, do wywalenia.

[klonyyy]

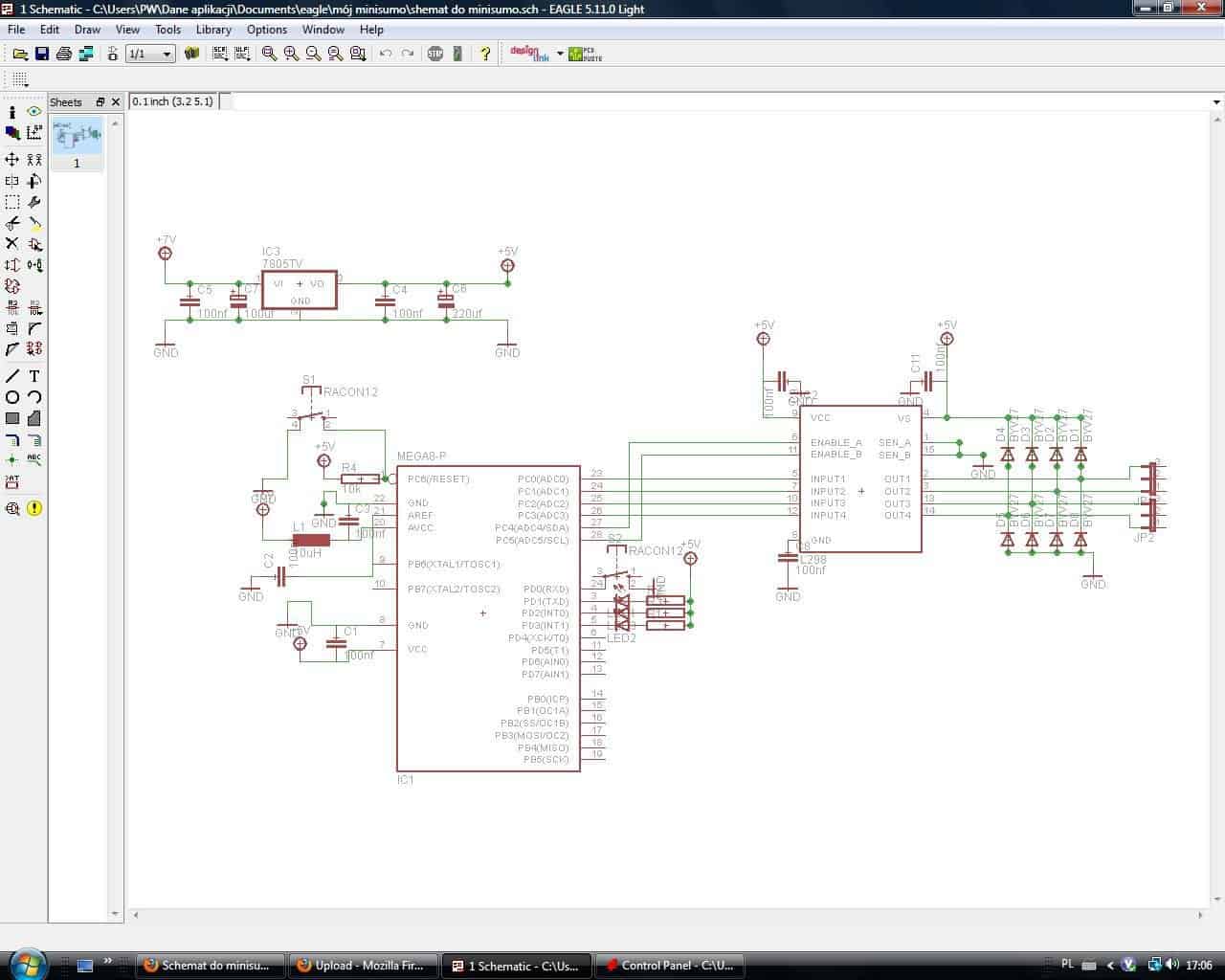

Dobra mam nadzieję że już wszystko dobrze

I kolejne moje pytanie ile czujników mogę do niego podłączyć (jak najwięcej ) bo mam trochę mało wolnych portów. Chciałem żeby się tam zmieściło ok 2 czujników linii oraz 2 czujników odległości w razie potrzeby mogę usunąć diody.

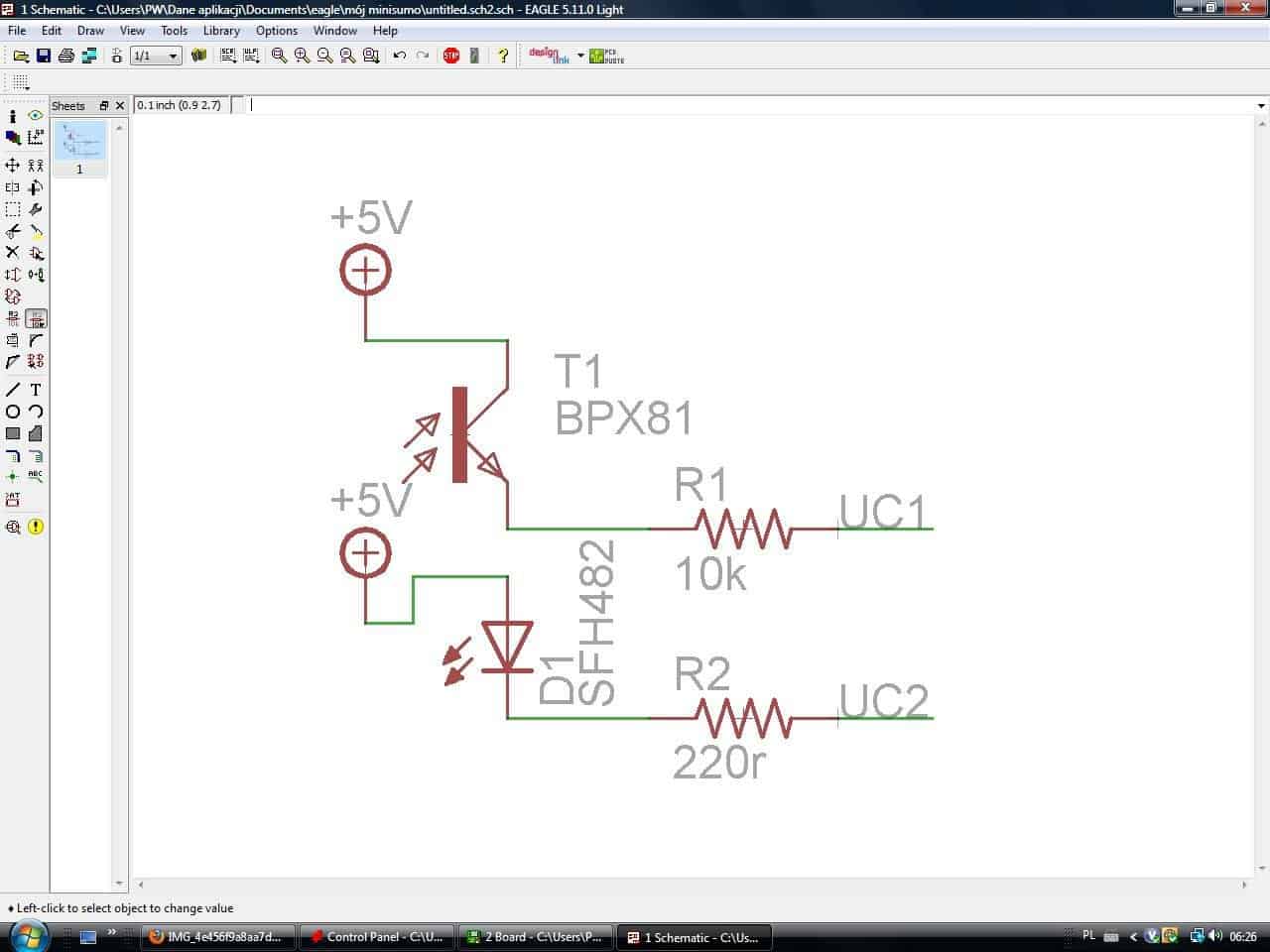

Tu proszę o sprawdzenie kolejnego schematu a mianowicie "czujnika odległości" :

[fish]

klonyyy, z grubsza od strony elektronicznej już jest wszystko w porządku. Teraz kwestia wykorzystania odpowiednich portów - jeśli chcesz użyć PWM do sterowania silnikami (a zakładam, że chcesz) to wejścia ENABLE_A i ENABLE_B muszą być podpięte do PB1 i PB2, ponieważ na tych pinach mikrokontroler generuje sygnał PWM.

W aktualnej chwili masz 8 wolnych pinów, które możesz wykorzystać jak chcesz. Tylko znowu - jeśli chcesz wykorzystać ADC, to musisz zwolnić odpowiednie piny - od PC0 do PC5, jak zresztą masz napisane na symbolu mikrokontrolera w Eaglu. Inputy mostka możesz podłączyć pod dowolny port, bo potrzebujesz tam cyfrowej informacji 0/1.

[MirekCz]

To nie będzie działało.

Napięcie na silniki masz 5V ze stabilizatora. Zakłócenia ubiją elektronikę cyfrową, a do tego stabilizator nie wyrobi się z prądem silników (o ile podłączysz tam coś godne używania L298).

Do tego od strony zasilania silników przy L298 powinien być jeszcze jakiś większy kondensator LOW-ESR.

Jako czujniki odległości polecam GP2Y0D340.
