Problem z fragmentem kodu do podciągania TSOP'a

Pomocna odpowiedź

0b11111111- zapis binarny

0xFF - zapis szesnastkowy

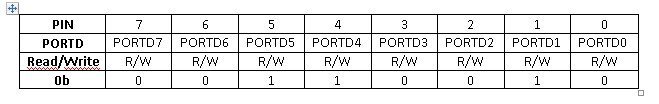

Dla 0b00110010


Przy takim układzie przy pinach skonfigurowanych jako wejście (za pomocą rejestru DDRD). Wewnętrzne rezystory podciągające (Pull-up) będziesz miał na liniach (pinach) 1, 4, 5 Portu D.

Jeżeli linie będą jako skonfigurowane jako wyście, na pinach 1, 4, 5 Portu D będzie ustawiony stan wysoki.

Zapis PORTD |= 0b00110010 Jest równoznaczny za zapisem

PORTD |=  (1<<1);
PORTD |=  (1<<4);
PORTD |=  (1<<5);

Co jest bardziej czytelne jak wspomniał Treker.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites
http://www.pg.gda.pl/~zbczaja/pdf/atmega16mmr.pdf strona 13.. i co? i nic.. nadal nie wiem skąd te 0b na poczatku i za co odpowiadają kolejne bity;/

Drogi kolego. Dopóki nie zrozumiesz, że nie wiesz KOMPLETNIE nic, dopóty będziesz stał w miejscu.

KOMPLETNIE nie znasz podstaw, i chcesz abyśmy nauczyli Ciebie WSZYSTKIEGO.

Panowie, koledzy FORBOT-owcy.

Istnieje pewna granica przy której nie należy pomagać. Ta granica w tym przypadku jest bardzo wyraźna. Wyręczając autora z czytania książek, kursów internetowych, datasheetów, itd. robicie mu krzywdę, bo niczego się nie nauczy, i będzie z każdą pierdółką, przecinkiem czy znakiem <<, zakładał nowy temat na forum.

Nie dawajcie mu ryby. Dajcie wędkę i powiedzcie jak łowić.

Do autora:

Wędki dostałeś powyżej. Teraz czas, abyś zaczął je czytać ze zrozumieniem

Ponowię także propozycję: Kup sobie książkę, a od razu ruszysz do przodu.

Udostępnij ten post


Link to post
Share on other sites

Żeby nie zakładać nowego tematu. Mam problem z odbiornikiem tsop4136. Tsop podciągnięty jest przez wewnętrzny rezystor pull-up w attiny13. W programie prosty if gdy jest stan niski na wyjściu odbiornika zapala diodę. Po wysłaniu sygnału z pilota (RC5) nie ma żadnej reakcji. Mierząc miernikiem napięcie się nie zmienia dioda tez się nie zapala. Przetestowany na dwóch egzemplarzach tsopa. Gdy ręcznie zewrę wyjścię tsopa do masy dioda się zapala więc to nie jest wina procesora ani programu.

Udostępnij ten post


Link to post
Share on other sites

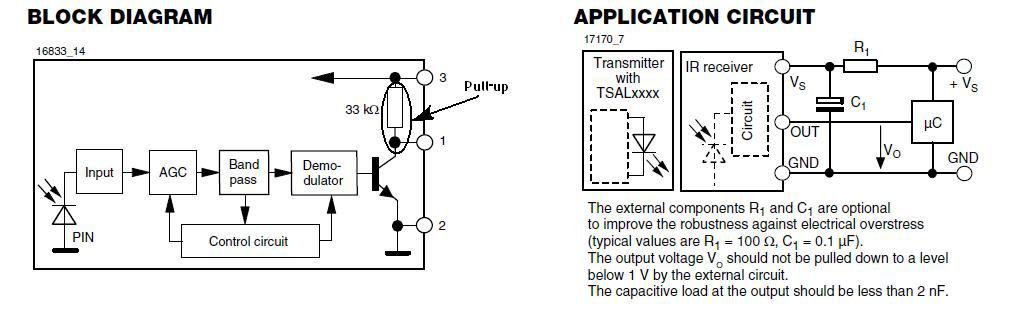

Tylko po co chcesz podciągać TSOP4136 ? skoro ma w sobie pull-upa.


Mierząc miernikiem napięcie się nie zmienia dioda tez się nie zapala.

Miernik na wyjściu TSOPa to kiepski pomysł ponieważ, mierzy ci on wartość średnią, z drugiej strony przebiegi na wyjściu czujnika są dla niego zwyczajnie za szybkie, nawet dobre mierniki nie robią więcej niż 2,5 pomiaru/sek. Jedynie podpięcie się do oscyloskopu, pozwoliło by stwierdzić czy faktycznie masz tam jakieś przebiegi.
