Sprawdzenie płytki

[pierzchan]

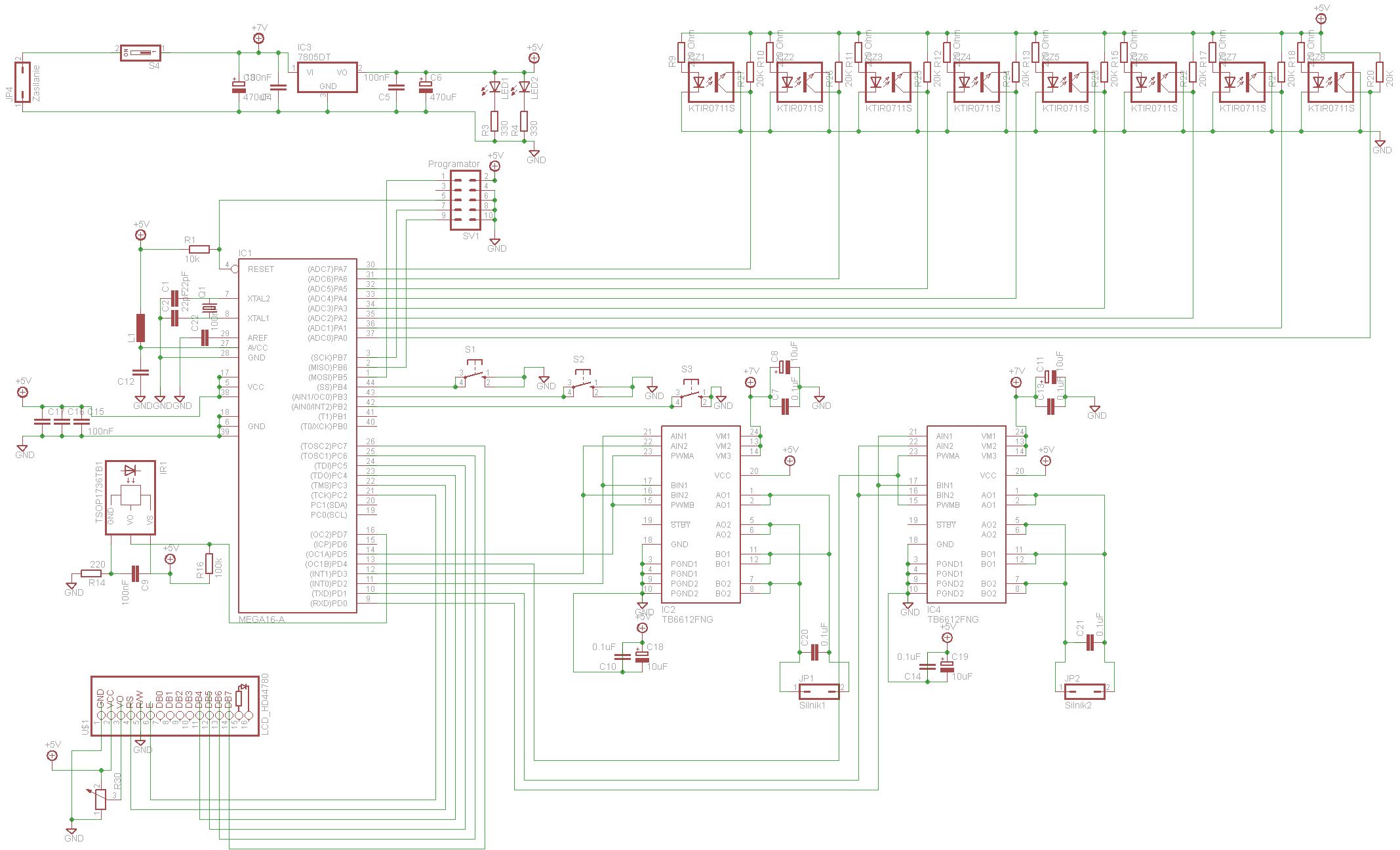

Skoro łączysz równolegle po dwa mostki H w jednym TB i sterujesz je tym samym PWM to dlaczego wejścia sterujące nie są również ze sobą odpowiednio połączone? Jedna pomyłka w programie i dojdzie do zwarcia w mostku!

Brak zasilania silników przy mostku.

W nocie jest również elektrolit na zasilaniu logiki mostka.

Przełącznik S4 podłączony jest równolegle, dzięki czemu w ogóle nie spełnia swojej roli, ale w przypadku zasilania układu z jakiegoś Li-Pola efektownie spłonie.

Co do wyświetlacza chyba zalecane jest by piny od transmisji danych DB4..DB7 były podpięte pod jeden konkretny port µP, najlepiej pod pierwszą lub drugą połówkę.

[Dawid 95]

Większość błędów jak np. z tym przełącznikiem to nieuwaga. Piny L+ i L - LCD są w porządku ?

[Xweldog]

Hey

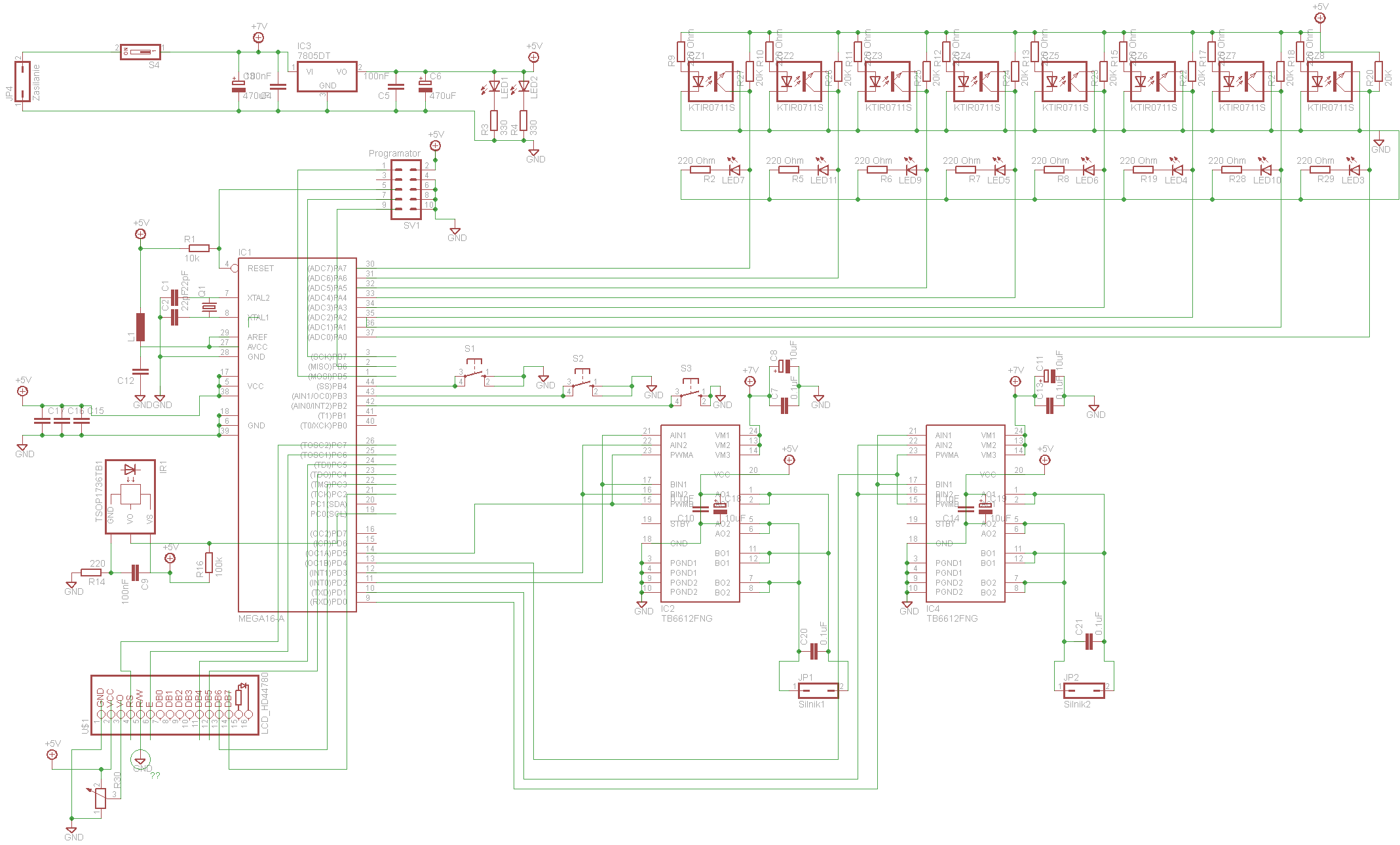

Mógłbyś wyjaśnić, co chciałeś uzyskać dając czujnikom te LED-y ? Kiedy, co i po co ma je załączać ?

[Sabre]

Hey

Mógłbyś wyjaśnić, co chciałeś uzyskać dając czujnikom te LED-y ? Kiedy, co i po co ma je załączać ?

Pewnie mają się świecić w zależności od stanu na czujnikach, ale w takim układzie to nie bardzo zadziała. Niby powinny gasnąć jak ft zacznie przewodzić i spadek na nim będzie mniejszy niż napięcie przewodzenia leda, ale wydaje mi się, że przez takie podłączenie na wyjściu z czujnika będzie cały czas napięcie mniej więcej równe napięciu przewodzenia leda plus jakiś spadek napięcia na rezystorze szeregowym. Czyli raczej napięcie z czujników nigdy nie dojdzie w okolice Vcc ze względu na duży rezystor szeregowo z ft (20k).

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Dawid 95]

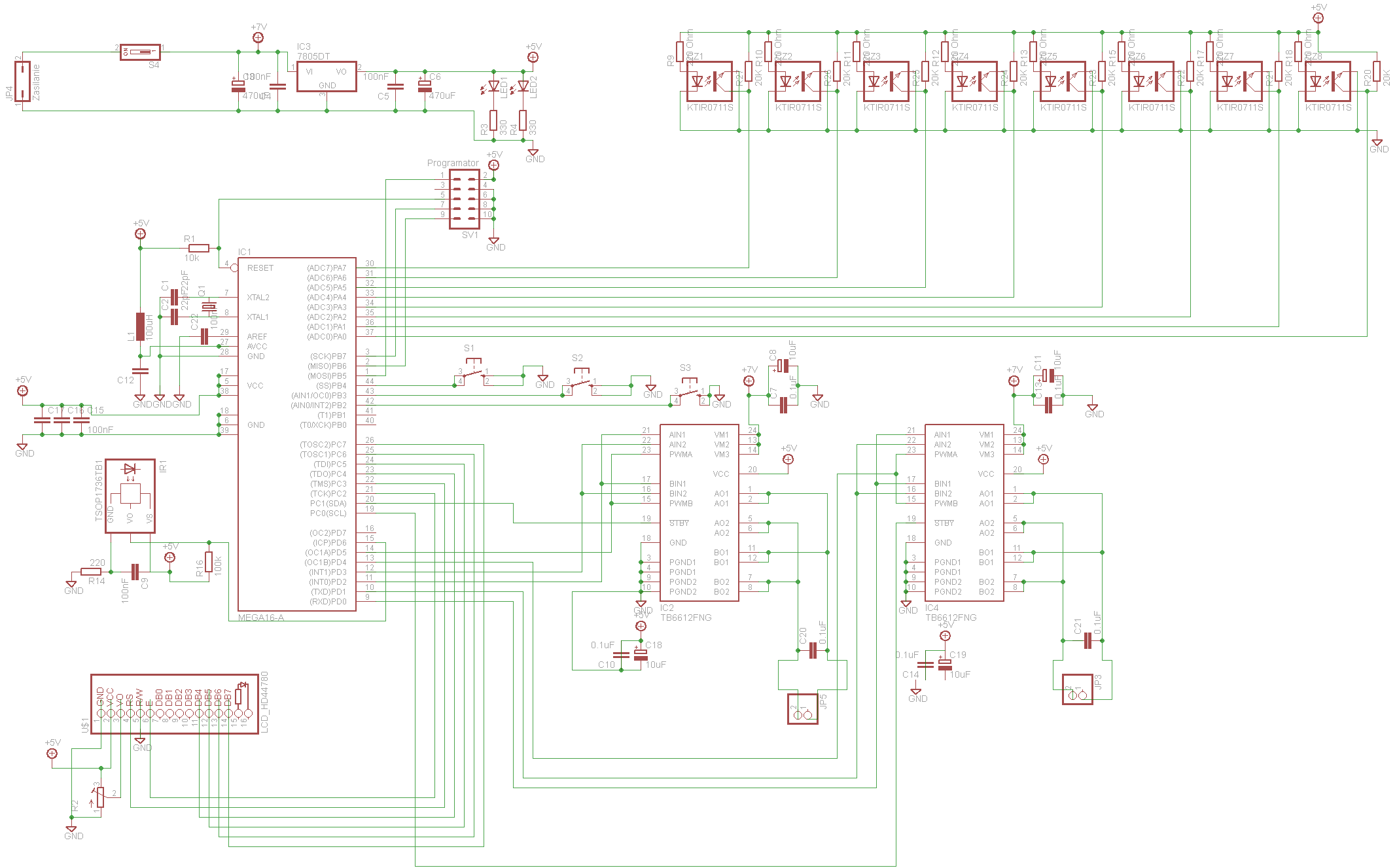

Dokładnie tak jak mówi Sabre. W takim razie wyrzucę je z tego schematu , co z resztą ? Czy z LCD jest okej ?

[Xweldog]

Ze schematu widać, że będą świecić od prądu przez 20kΩ / 150µA, dość słabo ale zależnie od typu zauważalnie. Te 220Ω nie są tu do niczego potrzebne. Ale to nie wszystko, LED-dy będą "zenerować" przy m/w 2V więc odradzam takie ich włączanie. Bo może skutkować nie odbieraniem sygnałów przez µC.

[Sabre]

Xweldog, mikrokontroler będzie mierzył bo sygnał jest podłączony do przetwornika ADC, ale napięcie nie będzie wyższe niż napięcie przewodzenia ledów. Gdyby wstawić tam zielone albo niebieskie ledy to to napięcie byłoby w okolicach 3,4-3,7V

[dondu]

1. Dlaczego podłączasz AREF do zasilania?

Zależy Ci na dokładności? To podłącz do AREF kondensator do GND, a programowo włącz AVCC na AREF. Przy takim układzie będziesz miał największą możliwą dokładność ADC, bez wykorzystania zewnętrznego źródła zasilania. Istotne będzie także, jak zaprojektujesz PCB.

2. Zlituj się i nie prowadź połączeń przez układy, a już na pewno nie umieszczaj jednych elementów na drugich (np. kondensatory na układzie scalonym - zgroza. Naucz się robić czytelne schematy tak: Jak projektować czytelne schematy?

[Xweldog]

Nie wnikałem gdzie są podłączane bo głównie chciałem przestrzec przed takim wstawianiem LED-ów na wejścia układów. To trzeba robić inaczej i stosować 2 oporki. Nie chcę sporów ale nigdy na żadnym kolorze LED-ów sygnałowych, a tu byłby użyte właśnie takie, nie miałem spadku więcej niż 3,2V. Dodatkowo, w tym przypadku poziom sygnału wejściowego będzie stłumiony jeszcze bardziej ( zwłaszcza przy RED ) gdyż przy tak małym prądzie LED będzie na początku charakterystyki ( "kolano" ).

[Dawid 95]

Co z pinem STBy? Niektórzy podłączają do VCC a niektórzy do procesora .

Jeszcze się zastanawiam nad ilością mostków ... Czy nie zastosować jednego.

[pierzchan]

Dokumentacja mostka jasno mówi co ma być na tym pinie!

Dodatkowo, jeśli chodzi o LCD, wcześniej pisałem o tym, że piny DB4..DB7 powinny być podpięte pod pierwszą lub drugą połówkę jednego portu, pozostałe dwa dowolnie. Być może nie jest to aż tak istotne, ale na pewno nie zaszkodzi.

[dondu]

Według datasheet STBY powinien być podłączony do do stanu wysokiego.

EDIT

Ubiegł mnie kolega i słusznie zauważył, że samemu do datasheet trzeba zaglądnąć.

[piotreks-89]

Zrobię mały offtop 😉

dondu dziwi mnie jedna sprawa - zawsze nakłaniałeś do nauki poprzez samo-dokształcanie, a tu podajesz koledze wszystko na tacy 😉 Szukanie nie boli. Wprawdzie grzeczności, pomocnośc swoją drogą, ale nie łudźmy się - jak sam znajdzie to będzie miał z tego satysfakcję i nauczy się czegoś nowego 😉 Sam się o tym przekonałem i mam nadzieję, że autora tematu również to czegoś nauczy 😉

Poza tym to Eagle ma funkcję sprawdzania błędów i pomaga ona zachować wszelkie zasady dotyczące tworzenia dobrych i czytelnych (nie w każdym przypadku) schematów 😉

Edit:

Dondu sam zakminił 😉

[dondu]

dondu dziwi mnie jedna sprawa - zawsze nakłaniałeś do nauki poprzez samo-dokształcanie, a tu podajesz koledze wszystko na tacy 😉 ...

Tak przepraszam Mea culpa! Sprawdziłem dla własnej ciekawości, bo nie znałem tego układu i tak jakoś konsekwencja mnie opuściła ... 😃 :D

[Dawid 95]
