Sprawdzenie płytki

[dondu]

dondu tak napisał Barto w worklogu mojego MS.

Czyli konkretnie gdzie ? 🙁

Podaj link proszę.

Jako, że ma staż dosyć spory i dostęp do oscyloskopu to uwierzyłem na słowo. Może i głupio, że tak zrobiłem, ale potrzebowałem na prawdę szybkiej odpowiedzi i bez zbędnych tłumaczeń (czego oczywiście żałuję, bo chętnie sam dowiedziałbym się skąd się wzięło, że siatka eliminuje w większym stopniu zakłócenia).

Nie twierdzę, że nie ma racji, tylko chciałem przeczytać źródło, bo kłóci się to z moją wiedzą o ekranowaniu i zabezpieczaniu otworów w ekranach. Ale ponieważ elektronika idzie do przodu, a moja wiedza w tym zakresie została na bazie lat 80-tych stąd pytanie.

[piotreks-89]

dondu TUTAJ (1. post)

Może nie napisał tego wprost, ale z wypowiedzi tak wywnioskowałem.

[dondu]

Dzięki, zapytam autora, choć szanse na wskazanie teorii są małe:

siatka zamiast jednolitej masy jeszcze bardziej zwiększa odporność na zakłócenia. Nie znam żadnej teorii popierającej to, ale moja inżynierka była pod tym kątem testowana i widziałem skuteczność takiego rozwiązania.

[OldSkull]

Kojarzy mi sie klatka faradaya, ale tam też lepiej jak ekran jest pełny. Co ciekawe nawet zwykły wylany obszar o ile jest połączony na obu warstwach, ekranuje, ale z tego co mi się wydaje efekt działana to co jest wewnątrz - czyli przy płytkach dwuwarstwowych efekt jest kiepski.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Dawid 95]

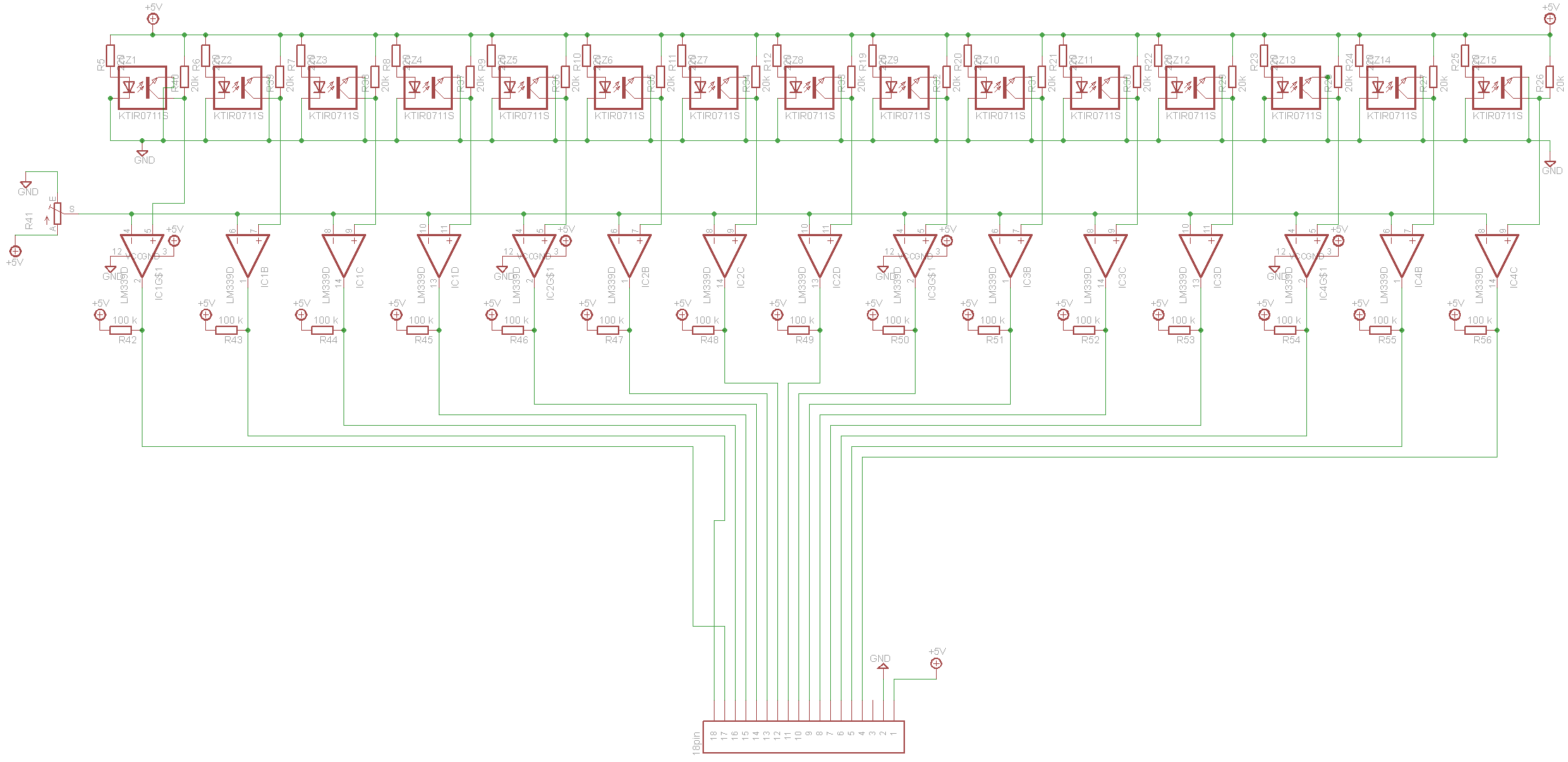

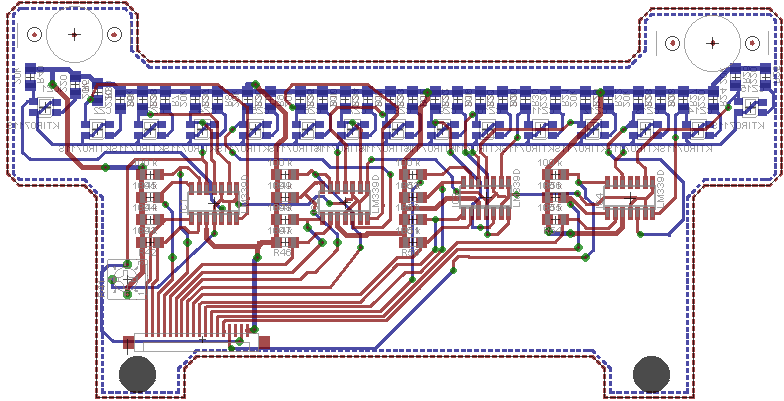

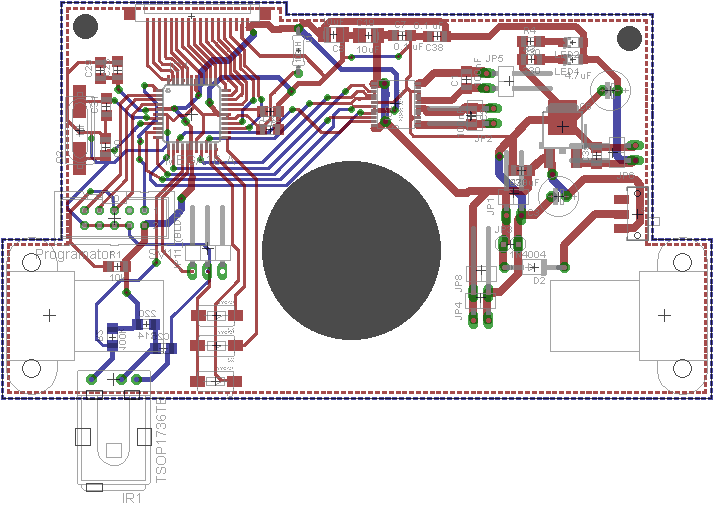

Ostateczny wygląd plytki bez rozlanej masy.

pytka nowa.brd

płytka 5.brd

[Treker (Damian Szymański)]

Wrzuć wyeksportowane, bo nikomu nie będzie się chciało tego pobierać 🙂

[Dawid 95]

Racja .

[piotreks-89]

Dawid 95 jesteś pewien, ze chcesz zamontować tak ogromny odbiornik podczerwieni? Nie lepiej coś mniejszego? Przy LF rozmiary też grają sporą różnicę.

Te uSwitche dałbym w określonej od siebie odległości, a nie porozrzucane w różnych odległościach 😉

[Treker (Damian Szymański)]

Wszystkie złącza na płytce masz też, że tak się wyrażę dość losowo. Przecież wyjścia z mostków można prosto, dla własnej wygody doprowadzić pod same silniki. To samo z resztą, unikniesz przewodów zbędnych.

Nie są to bardzo istotne sprawy, ale warto na to zwracać w przyszłości uwagę.

[Dawid 95]

Będę pamiętał . Poszło już do Satlandu 😃
