Sprawdzenie schematu mini LF

[dr_mateusz]

Tak pamiętałem o tym aby zamówić mega8L on pracuje od 2.7V. Jest to mój projekt pierwszy płytki i ogólnie robota, więc dziękuje za wyrozumiałość.

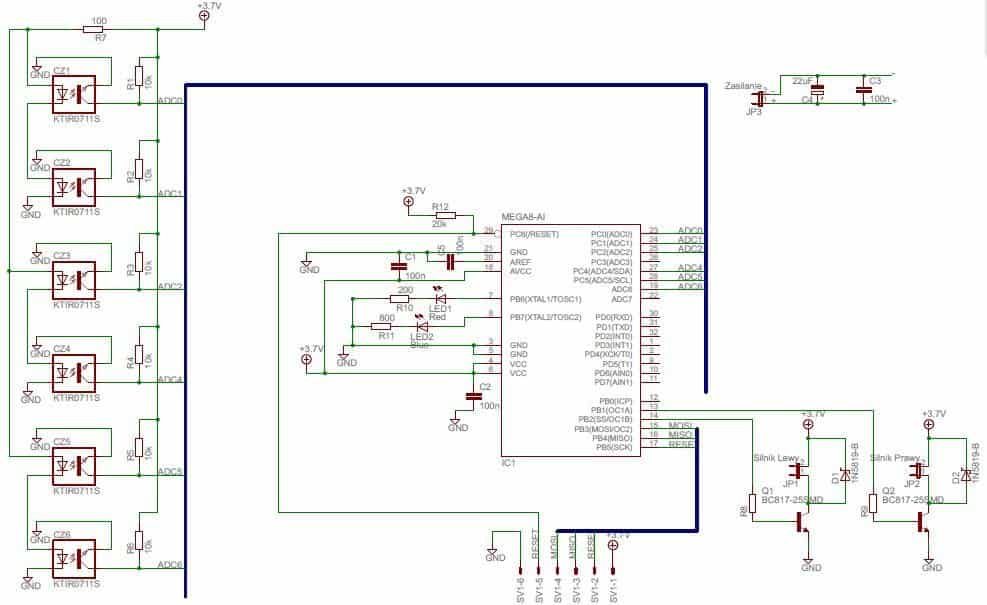

Dołączam przerobiony schemat:

[Sabre]

dr_mateusz, w zasadzie masz jeszcze jeden problem, nie jest to może duży błąd ale trzeba się uczyć dobrych praktyk. Masz podłączone Aref do napięcia zasilania, więc będzie się ono zmieniało wraz z rozładowywaniem akumulatorka. I tu jest problem, ponieważ nie wiem czy identycznie będzie się zmieniało napięcie na fototranzystorach w tych samych warunkach. Załóżmy, że zapiszesz pewną wartość początkową napięcia z ADC jako próg pomiędzy wykrywaniem linii a jej brakiem (będziesz potrzebował takiego progu). Teraz gdy napięcie spadnie ten próg może się przesunąć w dół a w programie będzie wyższa wartość i twój robot może nie wykrywać linii w ogóle. Problem może nie wystąpić, ale to zależy od tego jaki napiszesz program i jak będzie się zmieniało napięcie na fototranzystorze przy malejącym napięciu zasilania.

[dr_mateusz]

Naładowałem baterie i po naładowaniu bez obciążenia ma 4V. Aref mam podłączone do masy na schemacie.

[Sabre]

Naładowałem baterie i po naładowaniu bez obciążenia ma 4V. Aref mam podłączone do masy na schemacie.

Aref masz podłączone do GND przez kondensator, co sugeruje, że będziesz korzystał z podpięcia Aref do Avcc przez ustawienie ADC. Tak więc napięcie Aref będzie się zmieniało. Gdybyś chciał podłączyć Aref do napięcia innego niż Avcc to powinieneś dzielnikami ograniczyć napięcie dochodzące do przetwornika z czujników (ze względu na niskie Aref wewnętrzne - 2,56V), a czegoś takiego nie masz.

PS. 4V po naładowaniu sugeruje, że akumulatorek jest naładowany w mniej niż 75%.
