Sprawdzenie schematu płytki

[Xweldog]

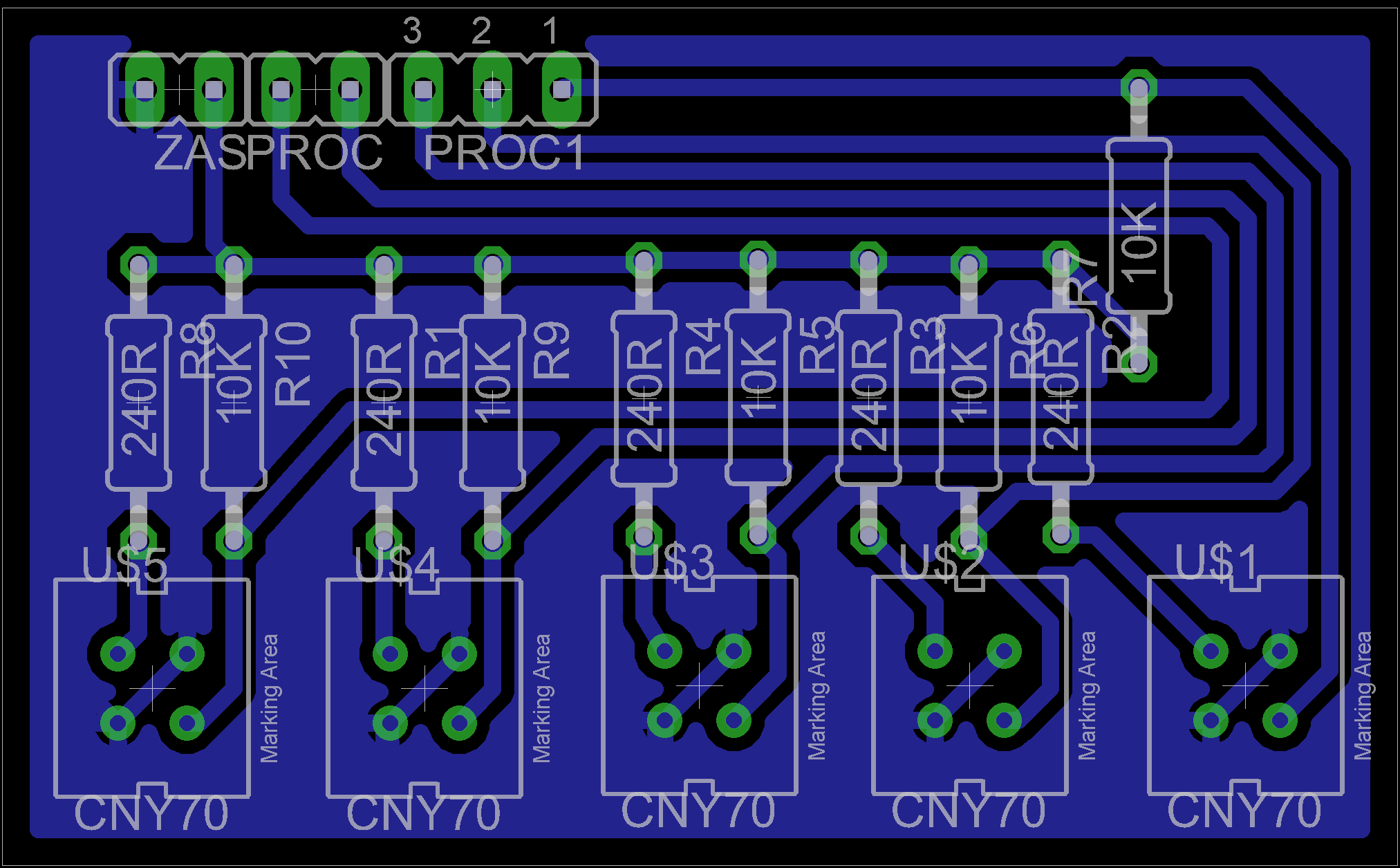

No... pięknie, teraz ta płytka może służyć innym za wzór lub gotowca, porównaj do początkowej. Zauważyłem że można pod tym ostatnim R przeciągnąć 2 ścieżki, gdybym się dłużej przyglądał może zauważyłbym że następne też.

[flex]

Dzięki, teraz biorę się za PCB procka. 😅

[piotreks-89]

flex te R8 i R10 mogłeś już dać tak, aby były w linii prostej ze ścieżką od Vcc. Poza tym przy tych złączach prowadzisz ścieżki niemniej dziwnie. Masz ścieżki blisko padów od tego złącza i są pod kątem względem nich. Lepiej tam na "dole" każdej ze ścieżek zrób kątowe, a do samego złącza poprowadź po prostej 😉

[dondu]

A gdybyś złącze mógł przenieść na prawo to nie musiałbyś okrążać ścieżki zasilania, a płytka byłaby mniejsza.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[flex]

Ok. Zrobię tak jak mówisz piotreks-89, jak tak ma być lepiej.. 😋

[Xweldog]

Poprzednio oceniłem porównując do pierwszej. Słusznie zauważono, że jeszcze bardziej się uprości gdyby łącze przestawić w prawo, niepotrzebne byłoby puszczanie kilku ścieżek w prawo i wracanie w lewo. Ale, jeżeli zaplanowałeś że to łącze ma być z tej strony, to przeszkodą jest tylko biegnąca przez środek ścieżka +Uz. Ją można zostawić do R8 i 10 a do następnych R puścić na samej górze. Wtedy wszystkie te zakręcane ścieżki pójdą "prawie wprost" i płytka jeszcze bardziej zmaleje.

[dondu]

Ale, jeżeli zaplanowałeś że to łącze ma być z tej strony, to przeszkodą jest tylko biegnąca przez środek ścieżka +Uz. Ją można zostawić do R8 i 10 a do następnych R puścić na samej górze. Wtedy wszystkie te zakręcane ścieżki pójdą "prawie wprost" i płytka jeszcze bardziej zmaleje.

Zaproponowałem to wcześniej, ale autor chyba tak nie chce lub nie czytał:

Skoro na płytce głównej, dopuszczasz prowadzenie niektórych sygnałów przewodami (czerwone), to zrób to samo ze ścieżką zasilającą (+5V) na płytce z czujnikami. Wręcz możesz to zrobić na górnej części płytki od strony elementów. W ten sposób, zniknie przeszkoda do prowadzenia ścieżek z czujników do złącza.

[flex]

Zobaczę jak wyjdzie PCB z prockiem i całe podwozie zaprojektuje. Wtedy zadecyduje czy przesuwać złącza czy nie, ale dzięki za rady.

[Xweldog]

Dondu, rzeczywiście. Praktycznie zawsze większą uwagę poświęcam PCB, na wcześniejsze opisy tylko rzuciłem okiem i załapałem że Tobie chodziło o to samo dopiero w drugim czytaniu. Bo trochę dłuższa jest droga: opis / wyobrażenie sobie tego niż patrzenie na PCB. Nie mniej, trzeba przyznać, że Flex zrobił spore postępy, zobaczymy jak mu wyjdzie płytka główna.

[epsilon]

Jeśli chodzi o płytkę z czujnikami to ja bym tam wsadził zamiast tych rezystorów podciągających (10k) drabinkę rezystancyjną a cny podłączył w szereg z odpowiednim rezystorem - mniej elementów, mniejsza i prostsza płytka a przy okazji trochę prądu zaoszczędzone 😉

[dondu]

Dondu, rzeczywiście. Praktycznie zawsze większą uwagę poświęcam PCB, na wcześniejsze opisy tylko rzuciłem okiem i załapałem że Tobie chodziło o to samo dopiero w drugim czytaniu. Bo trochę dłuższa jest droga: opis / wyobrażenie sobie tego niż patrzenie na PCB. Nie mniej, trzeba przyznać, że Flex zrobił spore postępy, zobaczymy jak mu wyjdzie płytka główna.

Ja także czasami coś przegapiam - czasu mało więc pośpiech wielki, także w czytaniu.

A postępy faktycznie zrobił 🙂

[flex]

Dzięki wszystkim za opnię, jak skończę PCB główną to pokarzę, a teraz poprawiona płytka:

[ Dodano: 14-12-2011, 16:41 ]

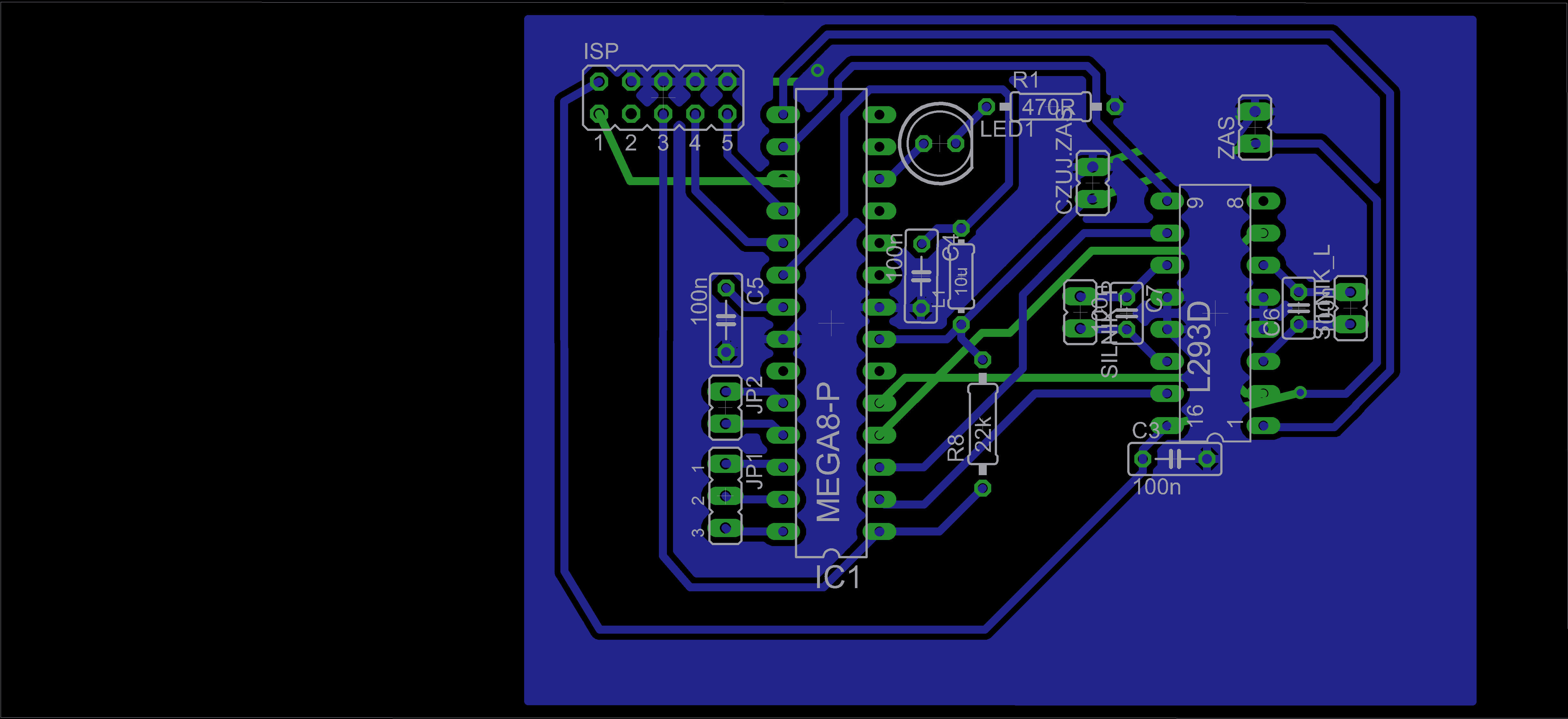

Płytka zrobiona(moim zdaniem), oczywiście proszę o sprawdzenie i ocenę:

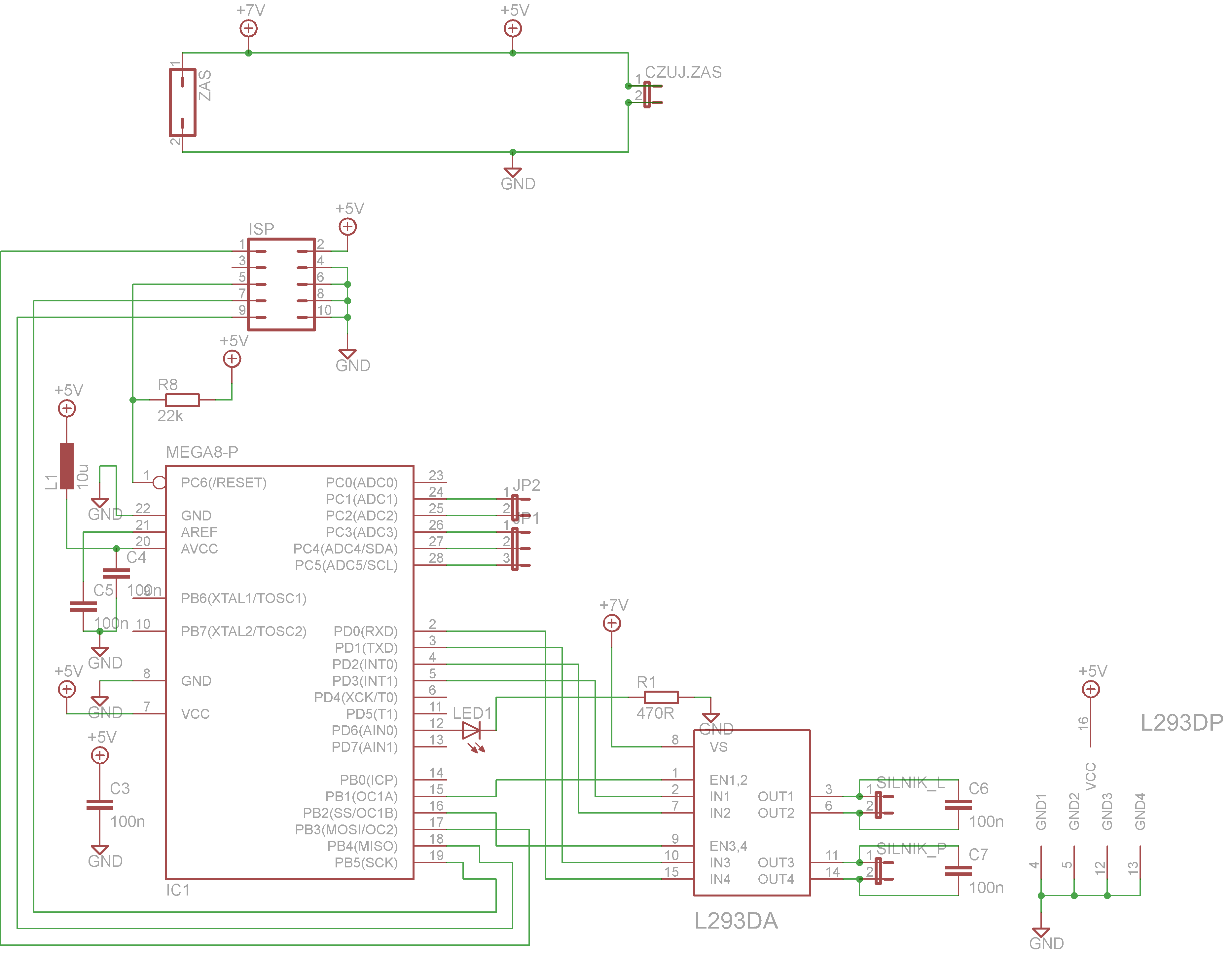

a tu schemat:

[dondu]

Tak na szybko:

1. Sprawdź co pisałem o R8: https://www.forbot.pl/forum/postlink/56053.htm#56053

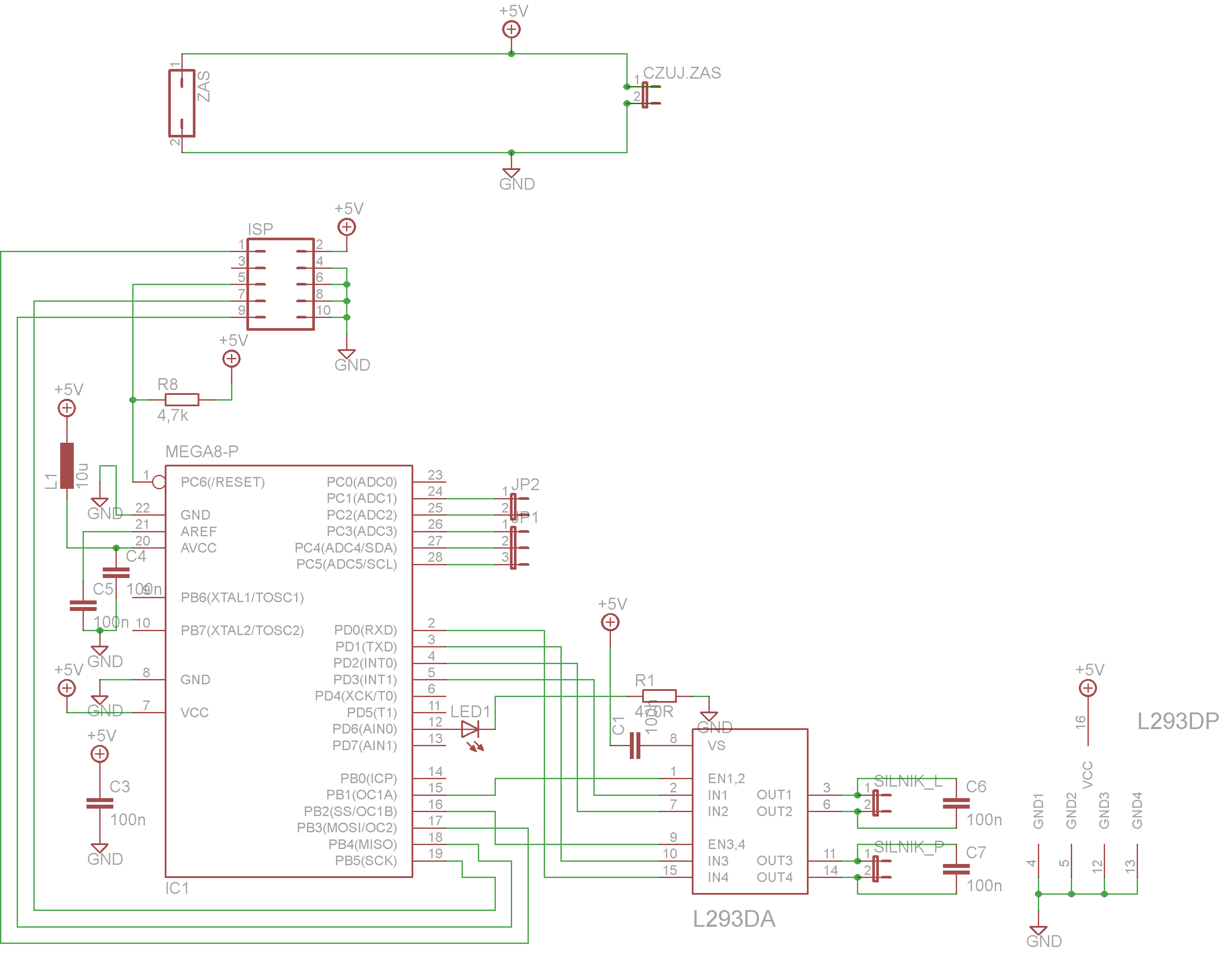

2. A co to "kulfon" ze znikającym regulatorem i połączonym 7V z 5V 🙂 Będzie na osobnej płytce?

3. Vs w mostku na płytce nie podłączony. Vs także powinien mieć kondensator 100nF.

[flex]

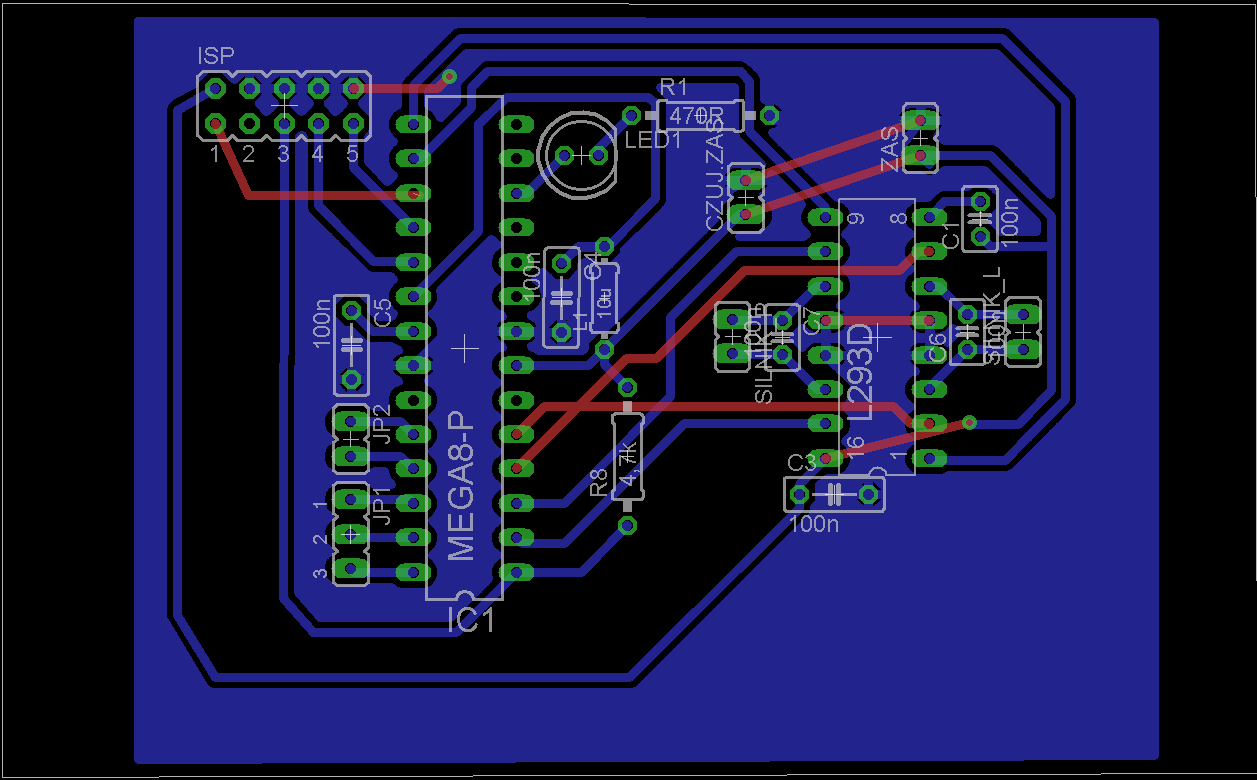

Płytkę poprawiłem według wskazówek dondu, proszę o ocenę:

[MirekCz]

L293D: źle podłączone zasilanie, brak kondensatorów, procesor na tym samym zasilaniu co L293D
