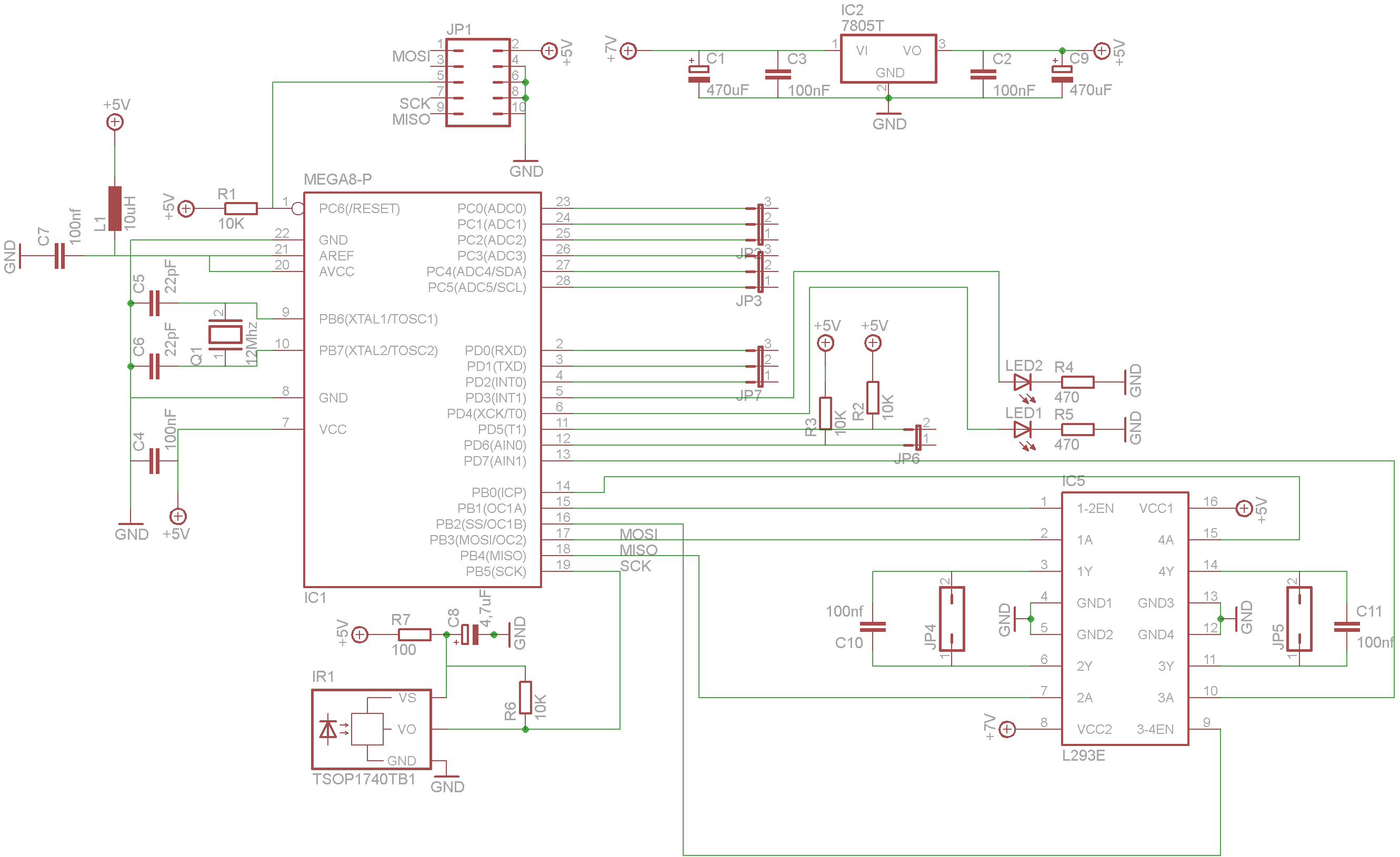

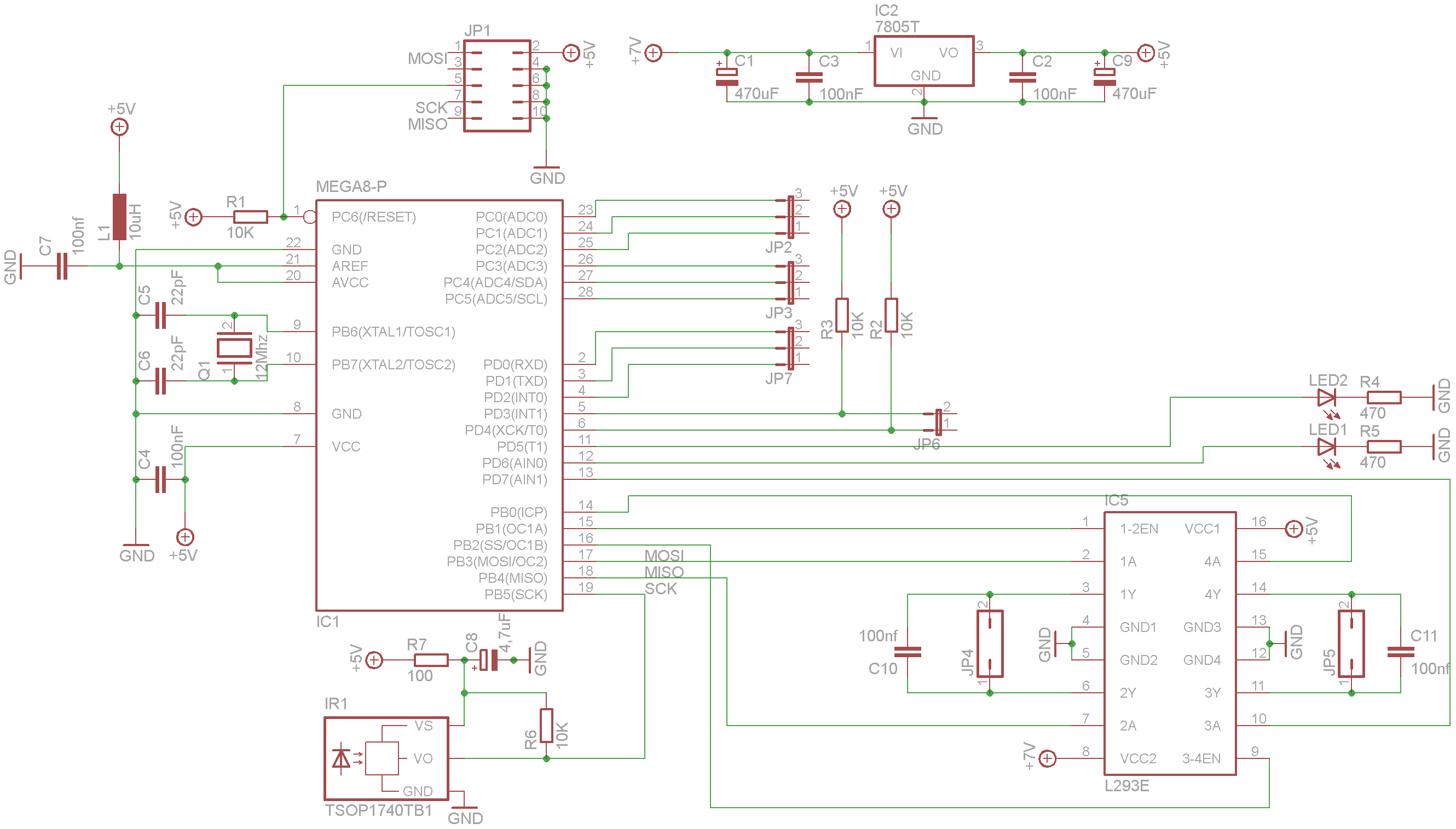

Poprawiłem trochę schemat :

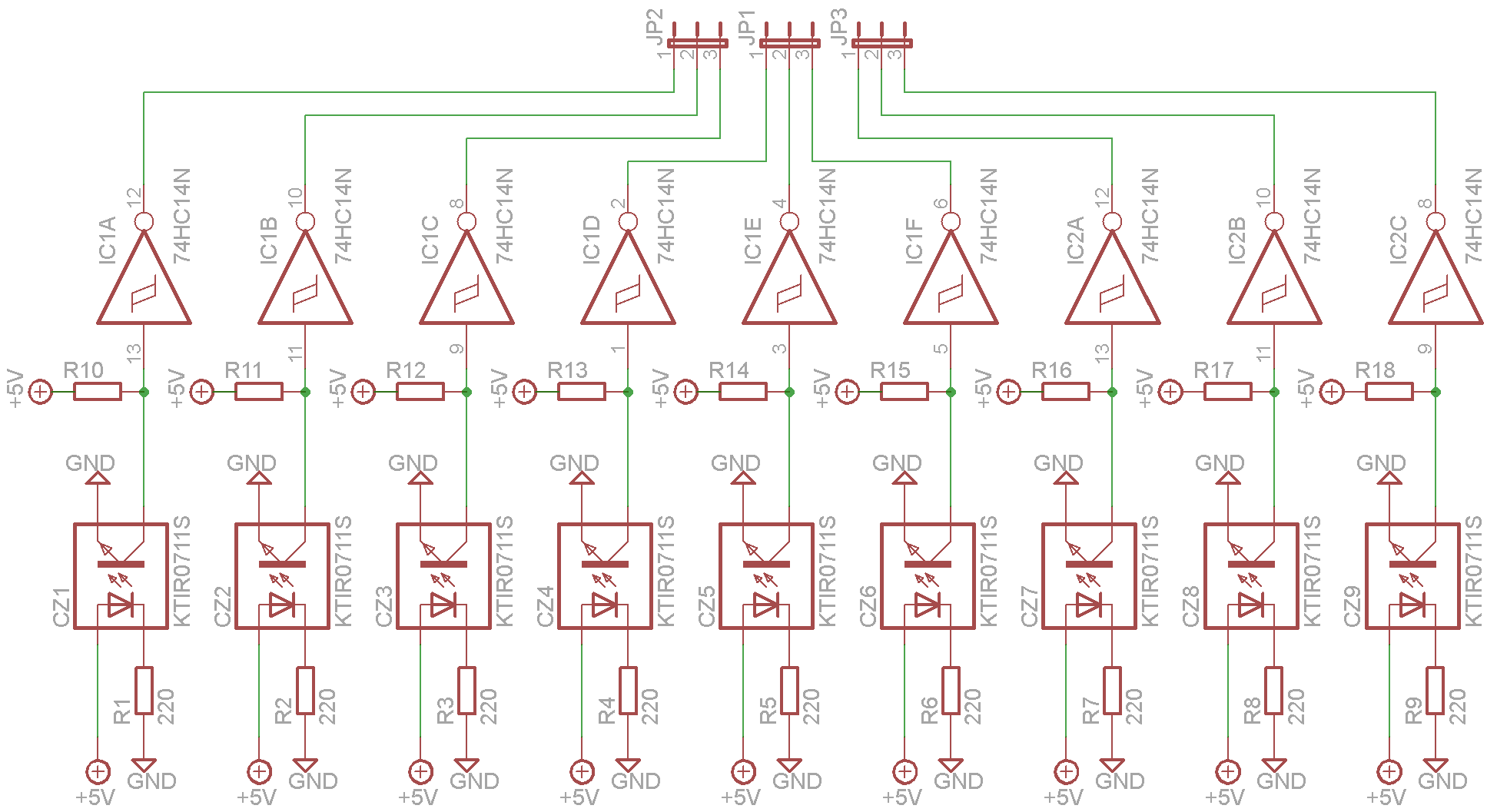

I zrobiłem schemat czujników :

Myślałem również nad konstrukcją mechaniczną . Będzie ona wyglądać podobnie do tego robota https://www.forbot.pl/forum/topics7/line-follower-error1-vt5826.htm?highlight=error

zmienie jedynie położenie akumulatora będzie się on znajdować pod płytką z elektroniką robot będzie więc zrobiony jako dwu poziomowa "kanapka".

Link to post
Share on other sites

Patrząc do noty katalogowej LN7805 nie da ci +5V na wyjściu gdy na wejściu będzie +7V - za mało. Minimum na wejściu powinno być 7.5V. Użyj jakiegoś stabilizatora LDO.

Link to post
Share on other sites

Pakiet lipo 2s ma napięcie 7,4 więc powinno być w porządku po prostu w eaglu nie ma takiego napięcia więc wziełem te które było najbliżej co do wartości ...

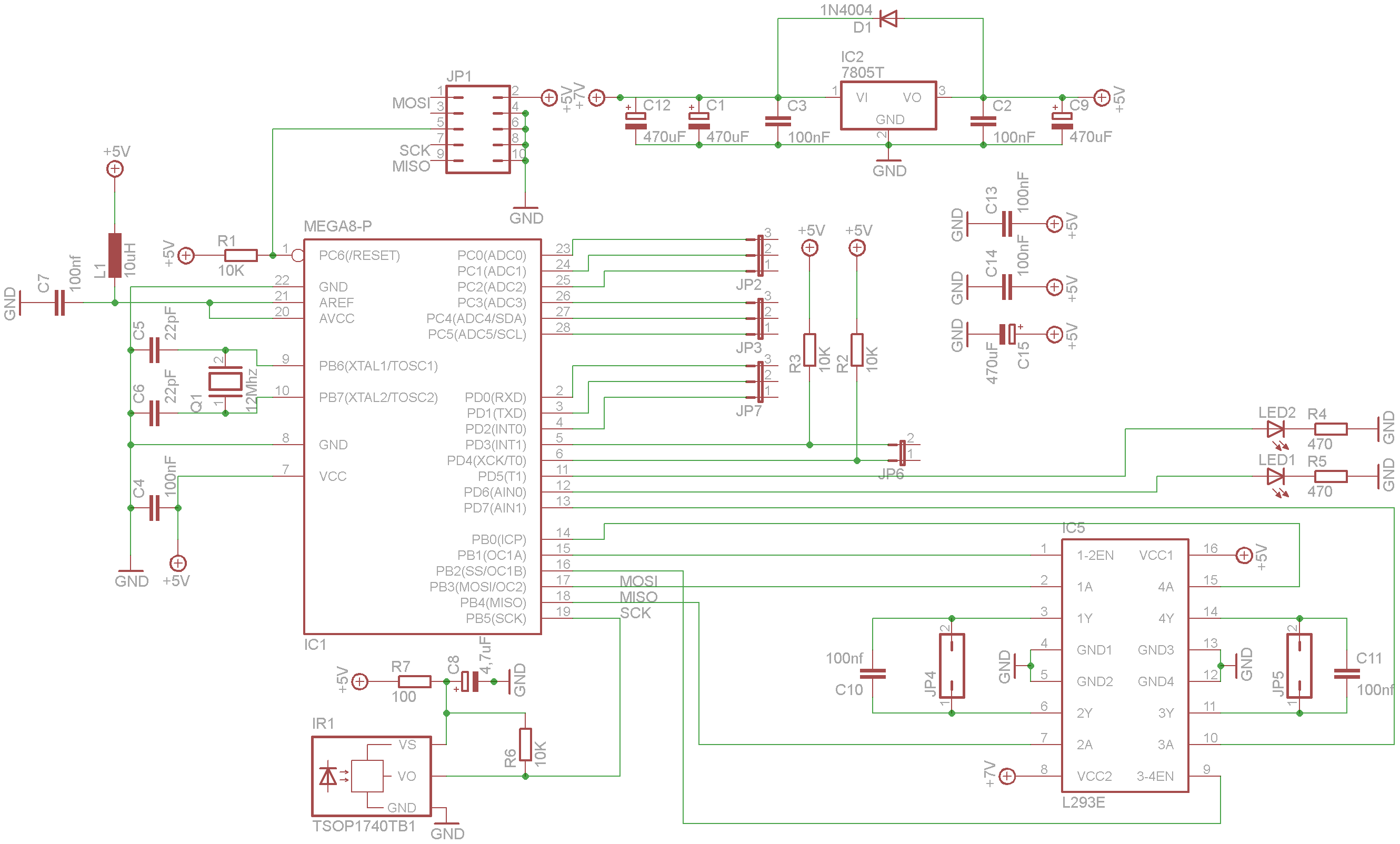

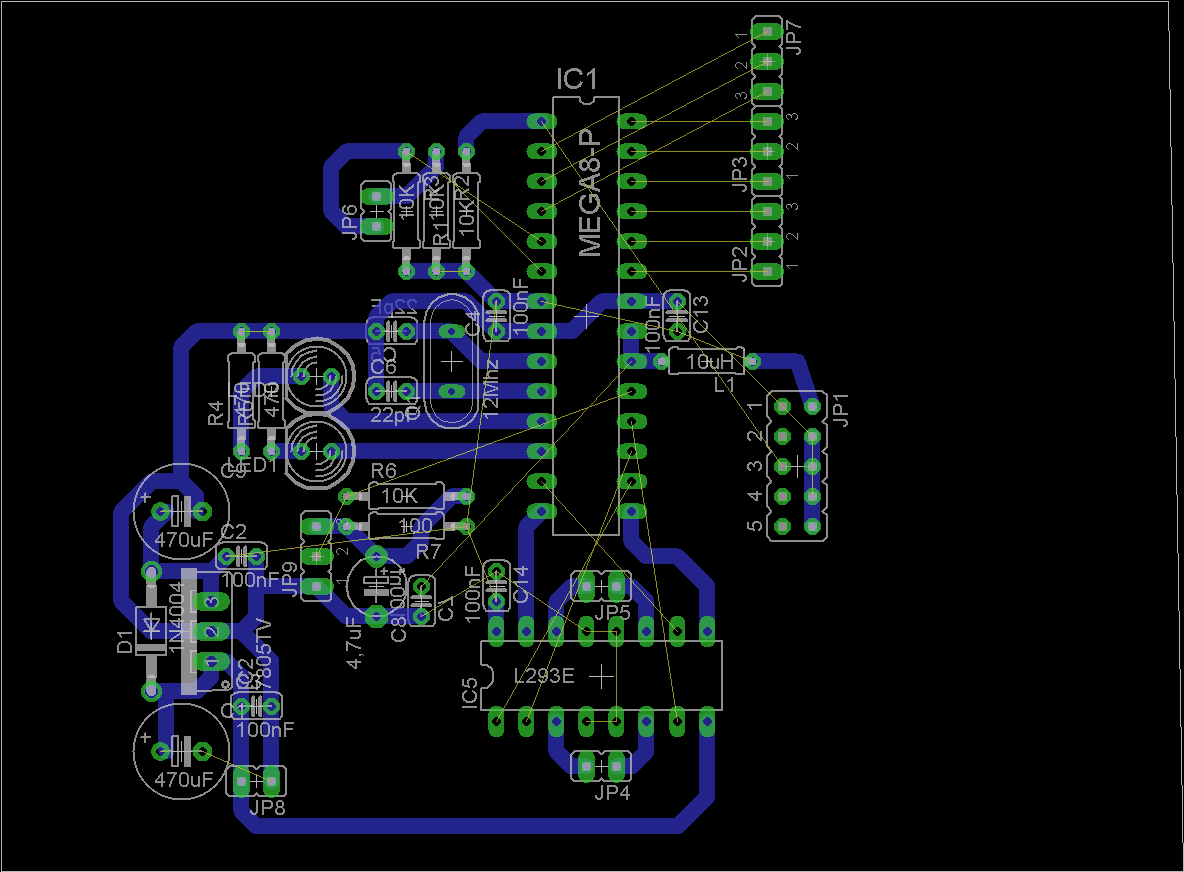

Dobra to jest ostateczna wersja płytki (chyba) zaczynam robić PCB...

Mam tylko pytanie jak ustawić w eaglu rozmiar płytki ? TZN tego obramowania ?

Link to post
Share on other sites

Takie ma napięcie nominalne. W pełni naładowany będzie dawał ~8,4V, a rozładowany ~6,4V (tej granicy nie powinieneś przekraczać, bo możesz trwale uszkodzić pakiet).

Co do rozmiaru płytki, to musisz najpierw przestawić sobie siatkę na milimetry (Edit -> Grid). Jak wyeksportujesz płytkę (poprzez Switch to board) pojawi się obramowanie. Możesz ją normalnie przeciągać do docelowego rozmiaru lub za pomocą narzędzia Info pozmieniać ręcznie wymiary granic.

Link to post
Share on other sites
Pakiet lipo 2s ma napięcie 7,4 więc powinno być w porządku po prostu w eaglu nie ma takiego napięcia więc wziełem te które było najbliżej co do wartości ...

W pełni naładowany ma 7,4V co i tak jest mniejszą wartością od 7,5V. Trochę go rozładujesz, obciążysz silnikiem i będziesz miał 7V albo i mniej. Nie rozumiem dlaczego by tego nie poprawić, zamiast później walczyć z problemami. Ale Twój robot, Twój ból 😉

Odnośnie eagle'a - prawy przycisk myszy na symbolu zasilania i wybierz "value" aby zmienić wartość.

Link to post
Share on other sites

@up

Kolego w pełni naładowany li-po ma ~8.4V...

Ale dużo lepszym pomysłem będzie zastosowanie stabilizatora LDO kosztuje kilka groszy więcej a oszczędzi wielu problemów

Link to post
Share on other sites
W pełni naładowany ma 7,4V co

W pełni naładowany lipo 2s ma ~8,4V.

Mea culpa. Sądziłem, że napięcie na ogniwach nie przekracza napięcia znamionowego. Ale już się dokształciłem. 🙂

Link to post
Share on other sites

Możesz rozważyć powiększenie pól lutowniczych. piotreks-89 podpowiedział jak to łatwo zrobić. Wchodzisz w Edit -> Design rules... -> Restring. Można tam zmienić wartości Min w Pads.

No chyba, że masz odpowiednio małe wiertła.

Link to post
Share on other sites
