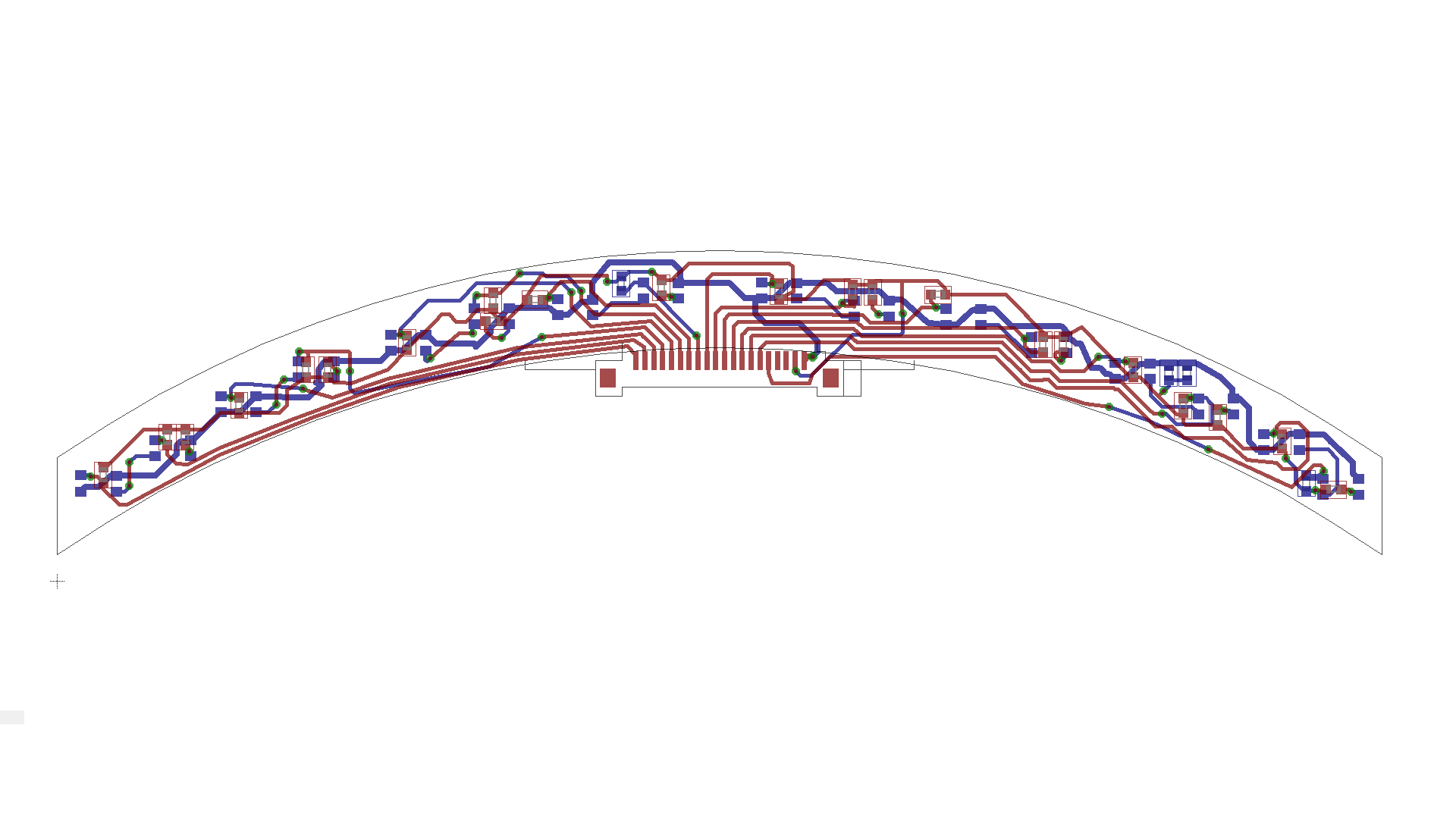

Dawid 95 0 Lipiec 28, 2012 Założyciel tematu Udostępnij Lipiec 28, 2012 [ Dodano: 29-07-2012, 13:59 ] Dodaję nową płytkę. Jest całkiem sporo przejść ścieżek między kondensatorami i rezystorami SMD 0603. Nie wiem czy będę w stanie jakkolwiek ją jeszcze zoptymalizować. Starałem się robić jak najmniej przelotek. Cytuj Link to post Share on other sites
Sabre 716 Lipiec 29, 2012 Udostępnij Lipiec 29, 2012 Dawid 95, odstęp pomiędzy tymi dwiema ścieżkami od czujników z lewej strony jest zbyt mały, żadna firma ci tego nie wykona. Możesz odsunąć ścieżki od siebie prowadząc tą górną wyżej po prostu. Podejrzewam, że gdyby inaczej poumieszczać rezystory od diod czujników to płytka zoptymalizowałaby ci się bardziej. Pamiętaj, że w połączeniu szeregowym kolejność elementów nie ma znaczenia, więc możesz przenieść rezystor w dowolne miejsce w szeregu. Cytuj Link to post Share on other sites

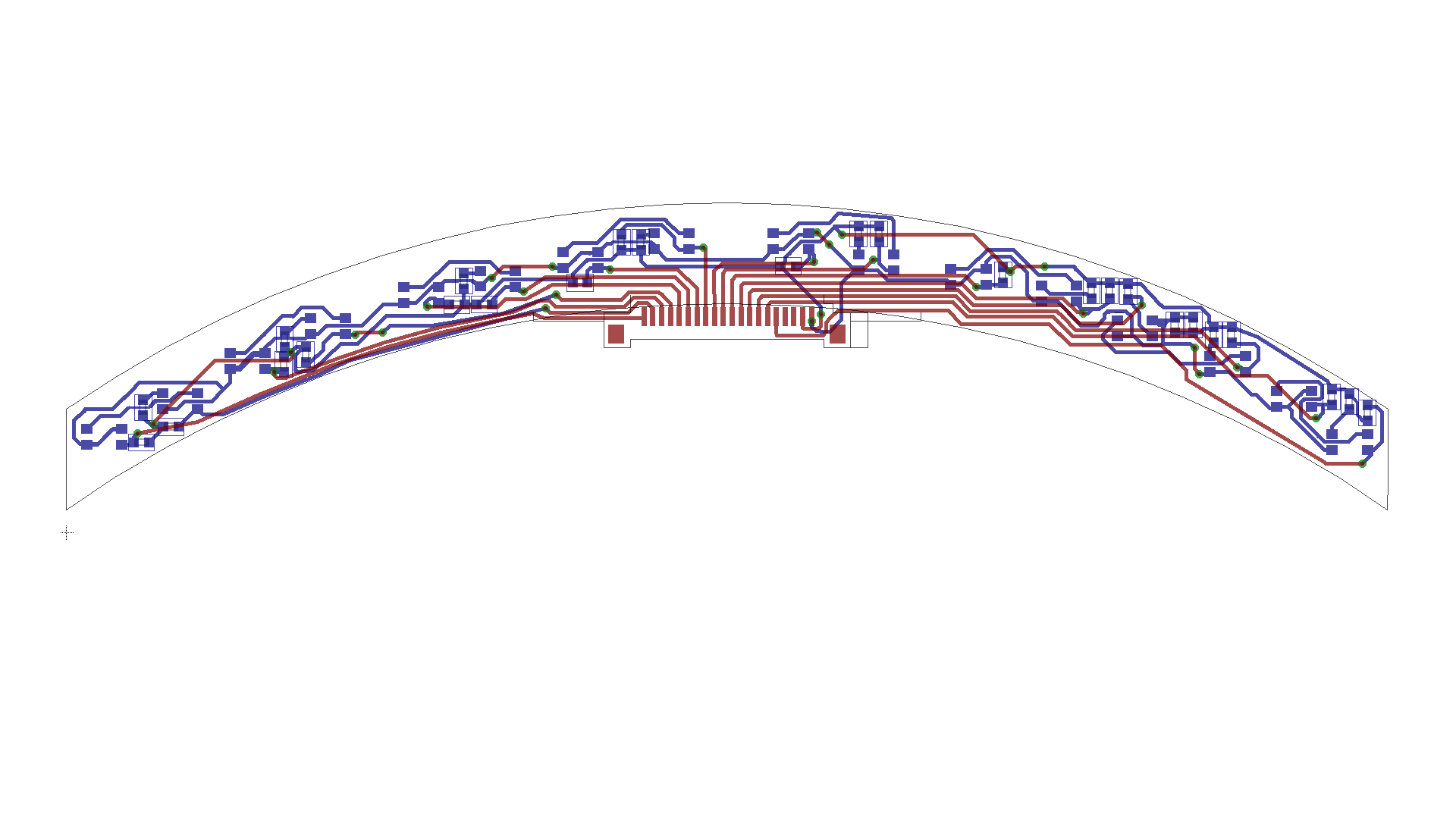

Dawid 95 0 Lipiec 29, 2012 Założyciel tematu Udostępnij Lipiec 29, 2012 Te odległości już poprawiłem. Dodam też załącznik a w nim płytka. Mam 400 errorów z czego grubo ponad połowa to dimension'y. Overlapy mam tylko gdy przelotka jest blisko pada. Często zdarza się ,ze obrysy obudów kondensatorów lekko się nachodzą ( do poprawki ) ? [ Dodano: 29-07-2012, 18:21 ] Zapomniałem się zapytać, mógłbyś mi Sabre powiedzieć jak inaczej rozmieścić rezystory od diod ? Próbowałem na warstwie top , dzięki czemu zyskałem na powierzchni, ale estetyczne to nie było. czysta.brd Cytuj Link to post Share on other sites
Sabre 716 Lipiec 29, 2012 Udostępnij Lipiec 29, 2012 Dawid 95, nie powiem ci jak inaczej je ustawić, bo to siedzenie i kombinowanie ze schematem i zmianami na płytce jednocześnie. Spójrz na płytkę, zobacz gdzie masz najwięcej miejsca, spójrz czy się tam nie da przenieść rezystorów. Najlepszym wyjściem dla ciebie byłoby chyba odwrócenie czujników, tak aby dioda była od góry a fototranzystor na dole, nie wiem jak jest teraz, przy takim ustawieniu miałbyś najprostsze dojście do złącza od czujników i miejsce od góry na rezystory do diod. Cytuj Link to post Share on other sites
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Szukasz producenta PCB? Sprawdź firmę JLCPCB. Dlaczego warto? • Prototypy PCB 2-warstwowe za 2$ (gotowe w 24 godziny) • Prototypy PCB 4-warstwowe za 5$ • Montaż SMT od 7$ • Produkcja w profesjonalnej fabryce (zobacz film) Sprawdź też » Jak powstaje PCB? Wycieczka po fabryce

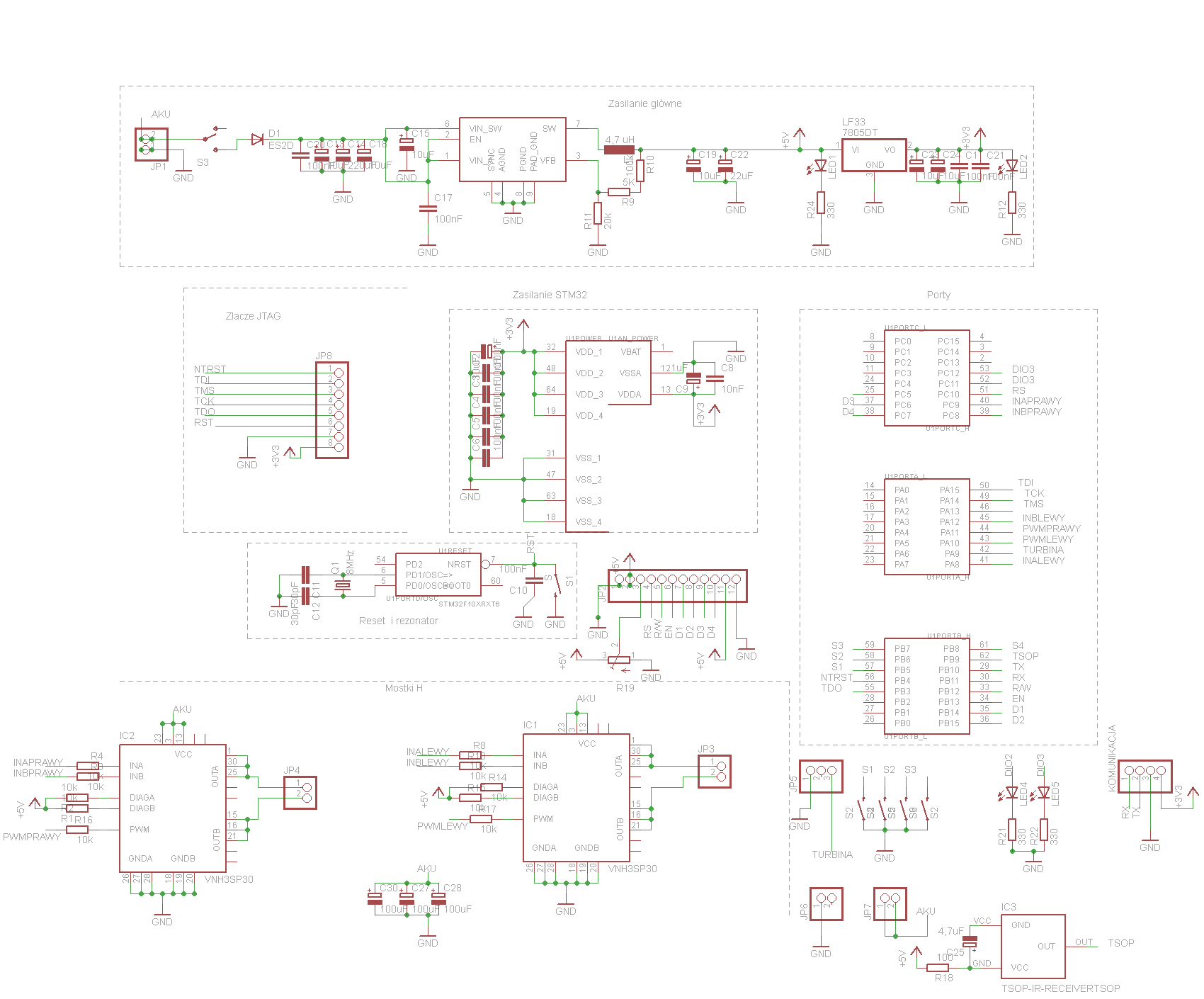

Dawid 95 0 Sierpień 1, 2012 Założyciel tematu Udostępnij Sierpień 1, 2012 Płytkę z czujnikami już zaprojektowałem, jeszcze do niej wrócę kiedyś i dopracuje. Dodaję schemat do sprawdzenia : Przy Tsopie jest pewna nieścisłość z lib'em. Sprawdziłem sobie w ds i na schemacie powinno być dobrze podłączone, ale jeśli miałby ktoś lib'a to niech da znać . Cytuj Link to post Share on other sites
Tolo 57 Sierpień 18, 2012 Udostępnij Sierpień 18, 2012 Dawaj trochę większe odstępy między elementami bo wszystkie siedzą jeden na drugim ... Po za tym nie wiem czy chcesz aby tak było ale zauważ, że dioda led1 i led2 mają takie same rezystory tzn. Jedna będzie świecić jaśniej od drugiej. A i nie masz podłączonej masy do TSOP... Cytuj Link to post Share on other sites
Dawid 95 0 Sierpień 29, 2012 Założyciel tematu Udostępnij Sierpień 29, 2012 Dzięki za wskazówkę z rezystorami Tolo, nie zauważyłem. Poprawię to bo faktycznie nie będzie to fajny efekt. Płytka z czujnikami zrobiona jest już nowa , główna też, jestem na etapie dokładnego sprawdzania tych płytek. Pewnie dzisiaj przyjdą pocztą zębatki z Wobitu, jeśli tak to niedługo się wytoczy koła z poliamidu. Cytuj Link to post Share on other sites
Tolo 57 Sierpień 29, 2012 Udostępnij Sierpień 29, 2012 Pewnie dzisiaj przyjdą pocztą zębatki z Wobitu, jeśli tak to niedługo się wytoczy koła z poliamidu. Ech... zębatka chyba chodzi o koło zębate Cytuj Link to post Share on other sites
