Pierwszy LF - prośba o sprawdzenie schematu

[lukas.ch]

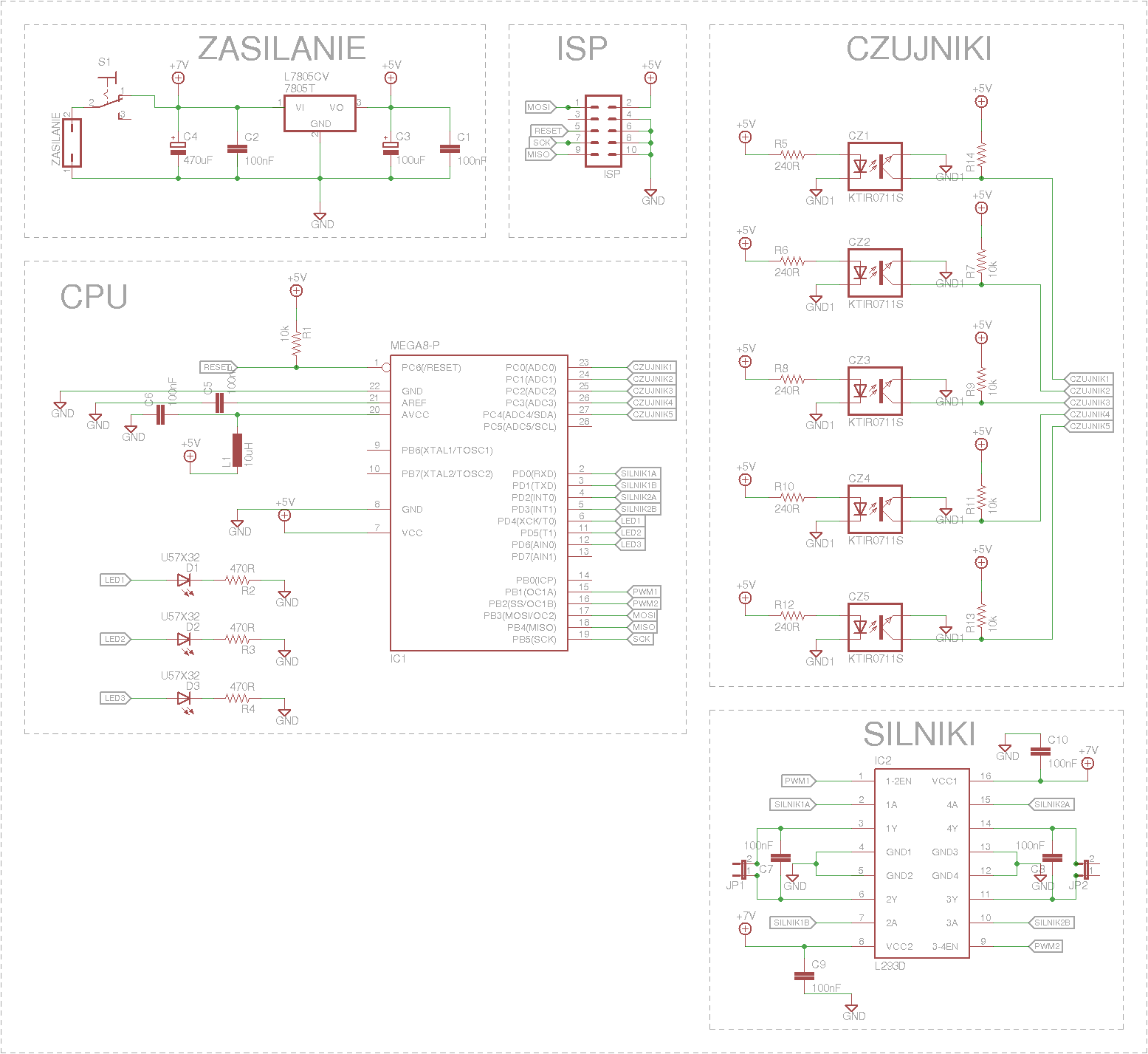

Gdyż jest to mój pierwszy schemat proszę o sprawdzenie i pokazanie błędów.

[Carpe Diem]

Jak na pierwszy schemat to prawie wzorowo.

Mógłbyś jeszcze dać jeden 100nF na Vcc procka i dać trochę większego elektrolita na wyjściu stabilizatora.

[MacGyver]

Mały błąd propo mostka H Vcc1 to zasilanie logiki, które powinno być zasilane 5v, natomiast vcc2 to zasilanie silników- podłączone prawidłowo

EDIT: mój błąd te mostki toleruja napięcia 36v, więc moze zostać tak jak jest, chodz i tak lepiej zasilać logike mniejszym napięciem 🙂

[Tolo]

Dużo pinów nie wykorzystanych marnotrawisz możliwości procka 🙂

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[lukas.ch]

Oprócz rezonatora kwarcowego to co jeszcze byłoby można dodać pożytecznego?

Bo jak na razie różne "bajery"np. typu buzzer trochę mało mnie teraz obchodzą bo chciałbym wytrawić swoją pierwszą płytkę, a wydaje mi się że im mniej połączeń tym będzie mi łatwiej.

[pawcio0928]

Dodaj sobie swiche.

[MacGyver]

proponuję dodać pare switch'y (przyciski), wyprowadzenie pinów uartu tj. RXD/TXD- w celu połączenia z komputerem 🙂

[lukas.ch]

proponuję dodać pare switch'y (przyciski)

A mógłbym poprosić o jakieś sugestie w którym miejscu i co miały bym robić.

[sosnus]

Przyciski podłączasz pod dowolny pin. Zastosowań może być wiele, podczas pisania programu na pewno coś wymyślisz, np. zwiększanie/zmniejszanie pwm, lub start robota dopiero po naciśnięciu przycisku.

[lukas.ch]

Więc dodałem to co uznałem za rozsądne. Mam dwa pytania:

1. Gdzie mogę znaleźć biblioteki do eagle na wtyki goldpin na 7. W bibliotekach znalazłem tylko na 2 i na 3.

2. Gdzie mogę znaleźć informacje o komunikacji komputera z atmega 8 przez USART

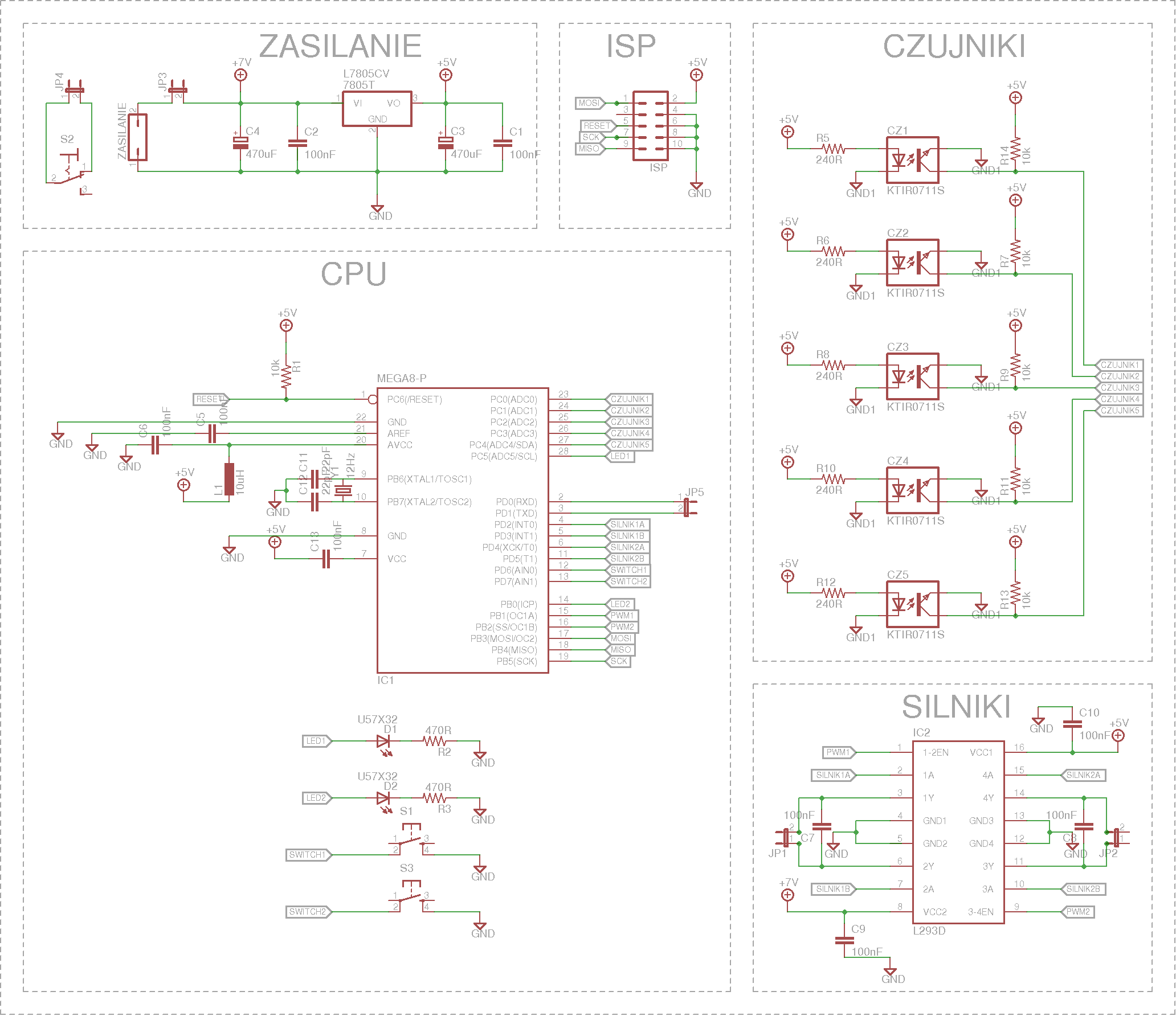

A to mój poprawiony schemat:

[Carpe Diem]

1. Con-lstb i pinhead.

[lukas.ch]

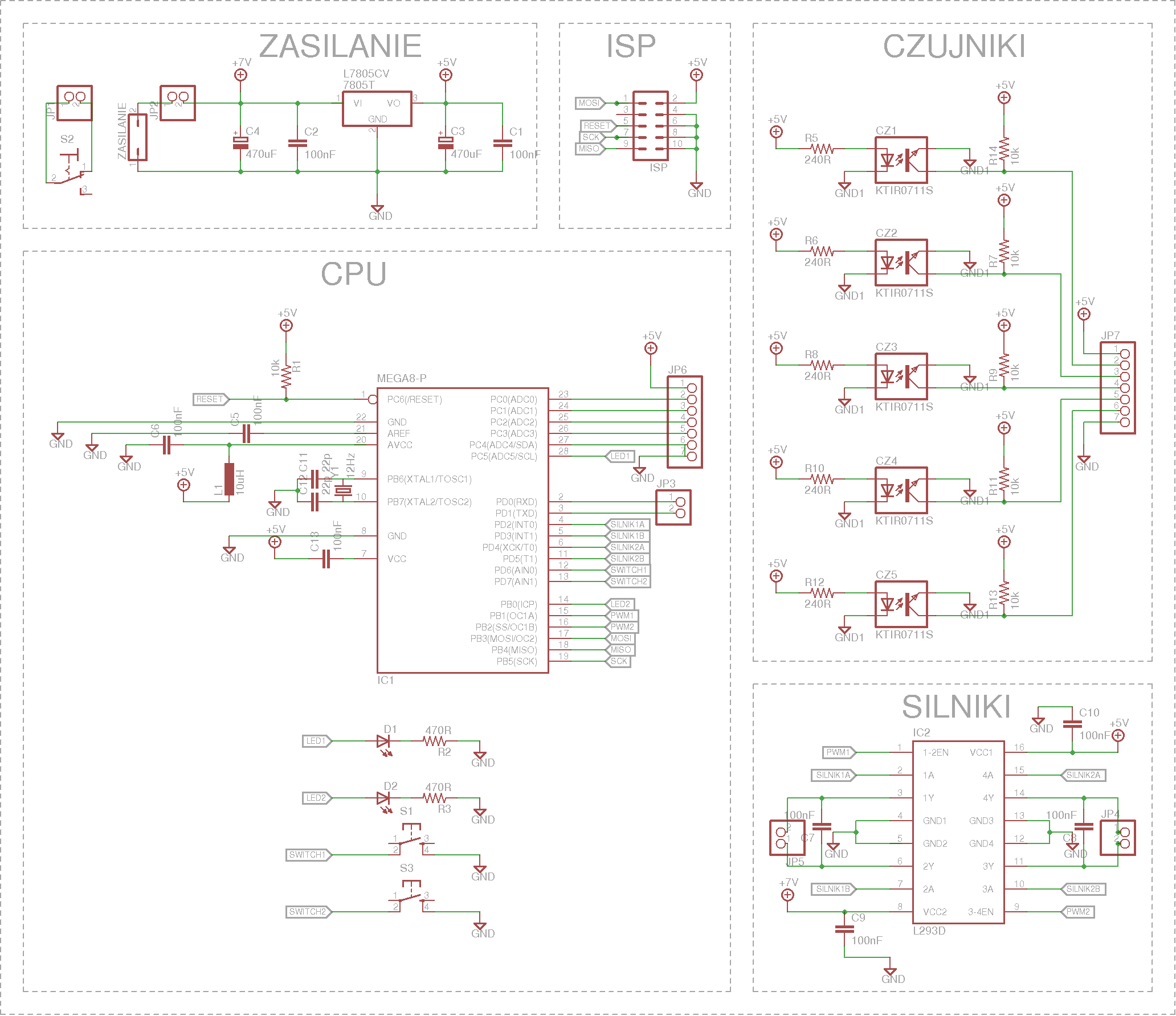

Chciałem się dowiedzieć czy wszystko jest dobrze podłączone. Jeśli tak to zabieram się do projektowanie PCB

[Villentre]

Vcc jest źle podłączone w uC. Powinno być bezpośrednio do +5V, a kondensator pomiędzy nim a masą.

I mógłbyś sobie jeszcze dodać przycisk do ręcznego resetu.

[sosnus]

Ewentualnie zamiast LEDa1 możesz dać dzielnik napięcia do pomiaru stanu naładowania akumulatora.

EDIT: I masz błąd. Przez przypadek połączyłeś pin 6 z pinem 7 w złączu JP6

[lukas.ch]

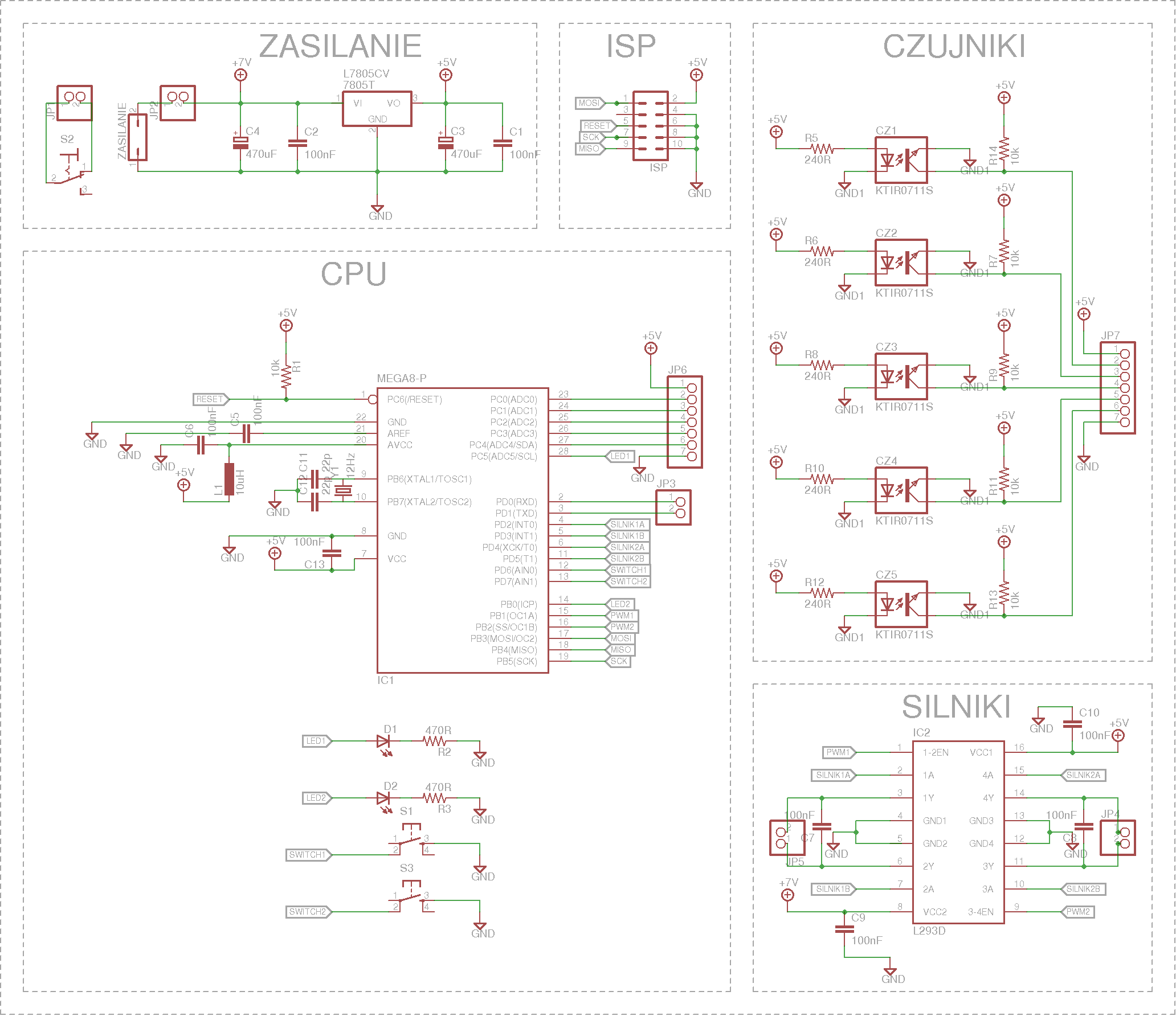

Mam nadzieję że to już ostateczna wersja. Nic nie będę zmieniał ani dodawał. Moje pytanie czy wszystko jest dobrze połączone?
