Pierwszy LF - prośba o sprawdzenie schematu

[lukas.ch]

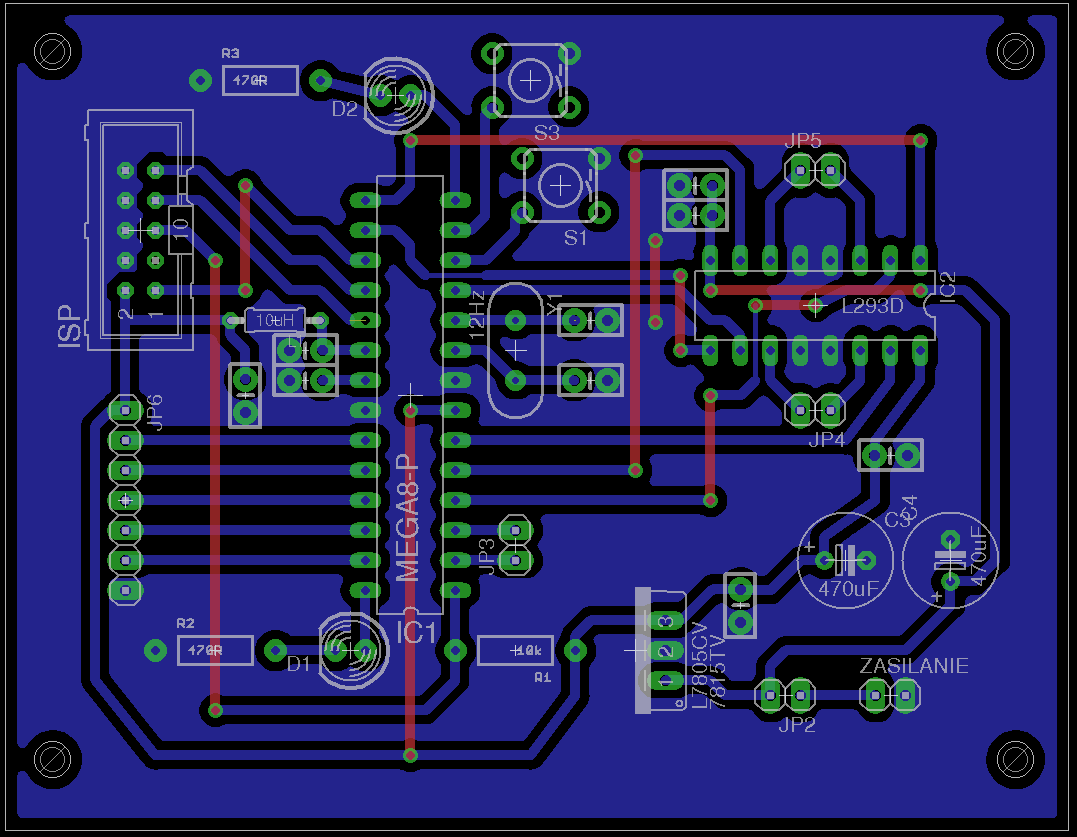

Zwiększyłem grubość ścieżek i trochę pozmieniałem. Coś teraz jest źle?

[aixI]

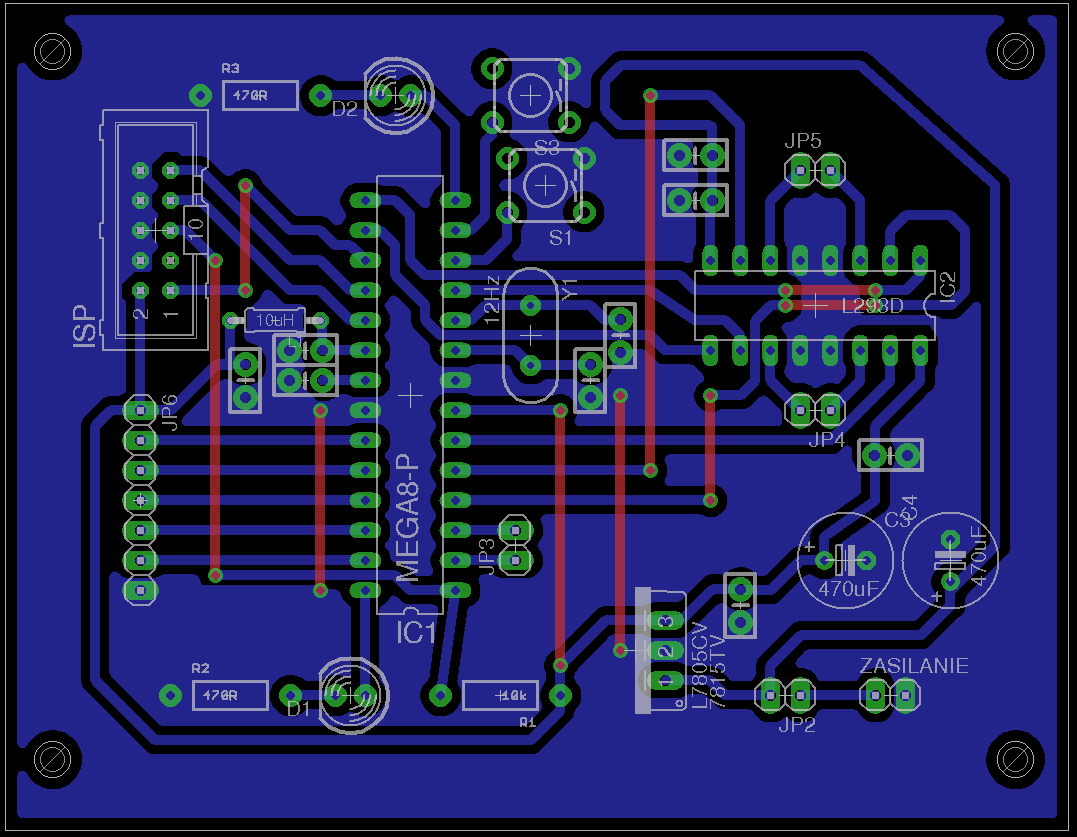

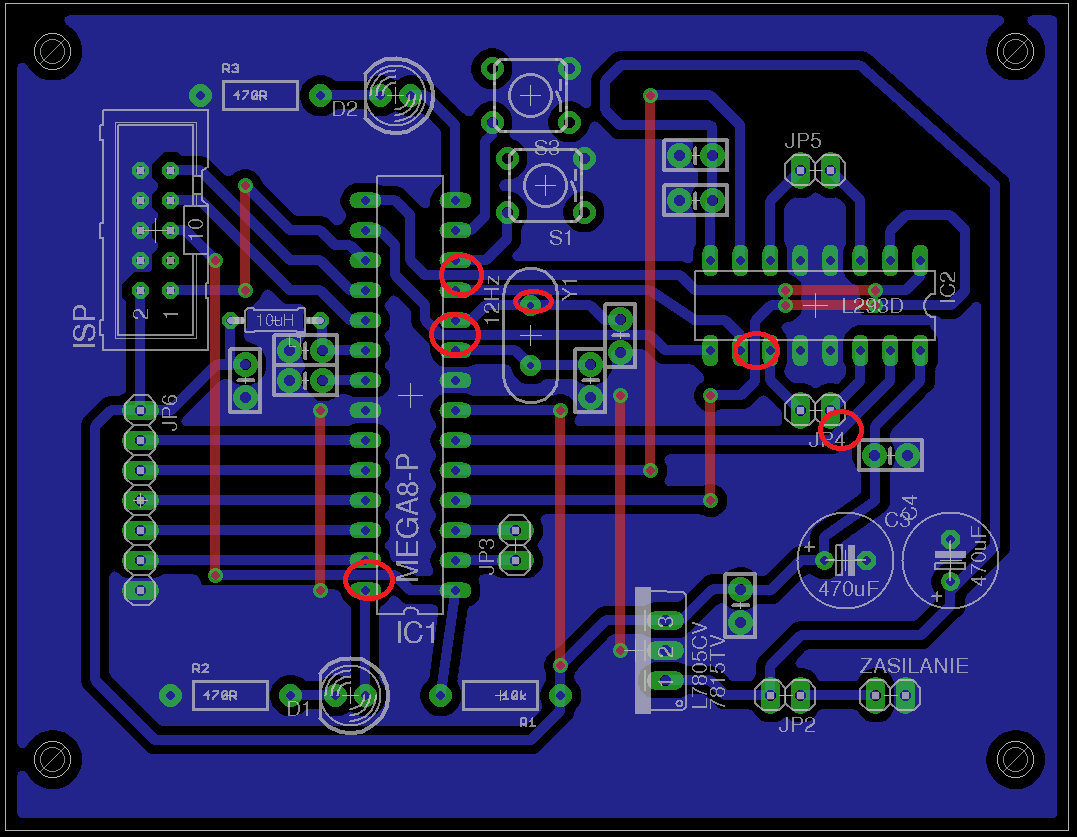

Zaznaczone na czerwono zmniejsz grubość bo masz zwarcia.

[Carpe Diem]

lukas.ch, użyj funkcji DRC - pokaże ci wszystkie błędy.

[lukas.ch]

Przy funkcji DRC zostawić ustawienia domyśne czy coś innaczej ustawić podczas sprawdzania?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Carpe Diem]

Na początek proponuję zostawić domyślne.

[lukas.ch]

Funkcja DRC nic nie pokazuje. Co można poprawić? Co jest źle? Co można zrobić lepiej?

[klonyyy]

Mógłbyś spróbować weliminować kilka przelotek- tak na szybko znalazłem ze 3 które spokojnie da się polączyć. Poza tym możesz trochę odchudzić ścieżki idące między padami układów np l293d. Płytka może być o wiele mniejsza.

[Carpe Diem]

Skoro nic nie pokazuje to coś jest nie tak - powinno choćby pokazać błąd przy tej ścieżce przechodzącej pomiędzy padami L293D.

Nie pomyliłeś z ERC?

[lukas.ch]

Nie pomyliłeś z ERC?

Nie pomyliłem.

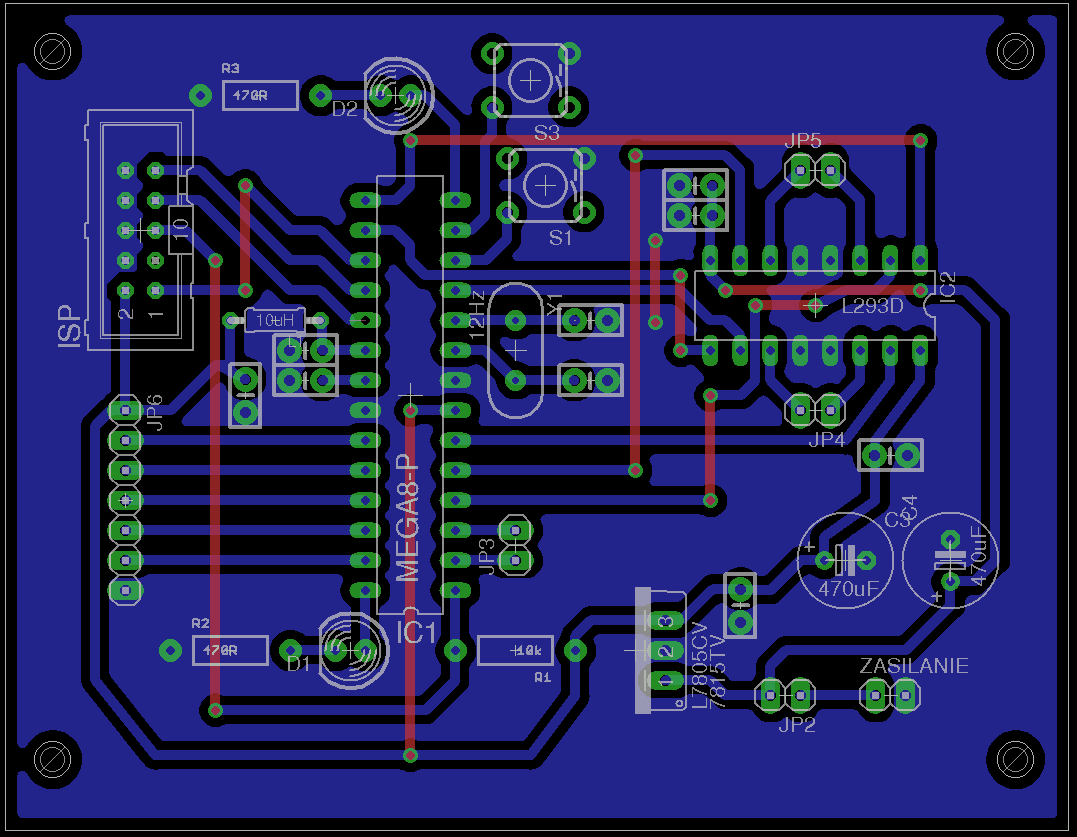

Już odchudziłem te ścieżki. Coś jeszcze? Może tak być?
