Ja popieram Brospera, jak nauczyłeś się tego w 2 tygodnie, to masz ogromny potencjał.

Naprawdę wielki szacun dla Ciebie! 🤯

Udostępnij ten post


Link to post
Share on other sites

Teraz tylko czekać na kolejne udane i estetyczne konstrukcje.

Udostępnij ten post


Link to post
Share on other sites

Bardzo ciekawy i porzadnie wykonany projekt. Bardzo zainteresowal mnie ten robot i chcialbym sie zapytac czy jest mozliwosc umieszczenia zdiecia plytki od spodu. I w jaki sposob podpina się przekaźnik i w którym miejscu włącza się układ LM7805. Z góry dziekuje za pomoc.

Udostępnij ten post


Link to post
Share on other sites

To jak podpięty jest układ LM7805 masz na schemacie (jest on podłączony pod cewki w przekaźnikach).

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

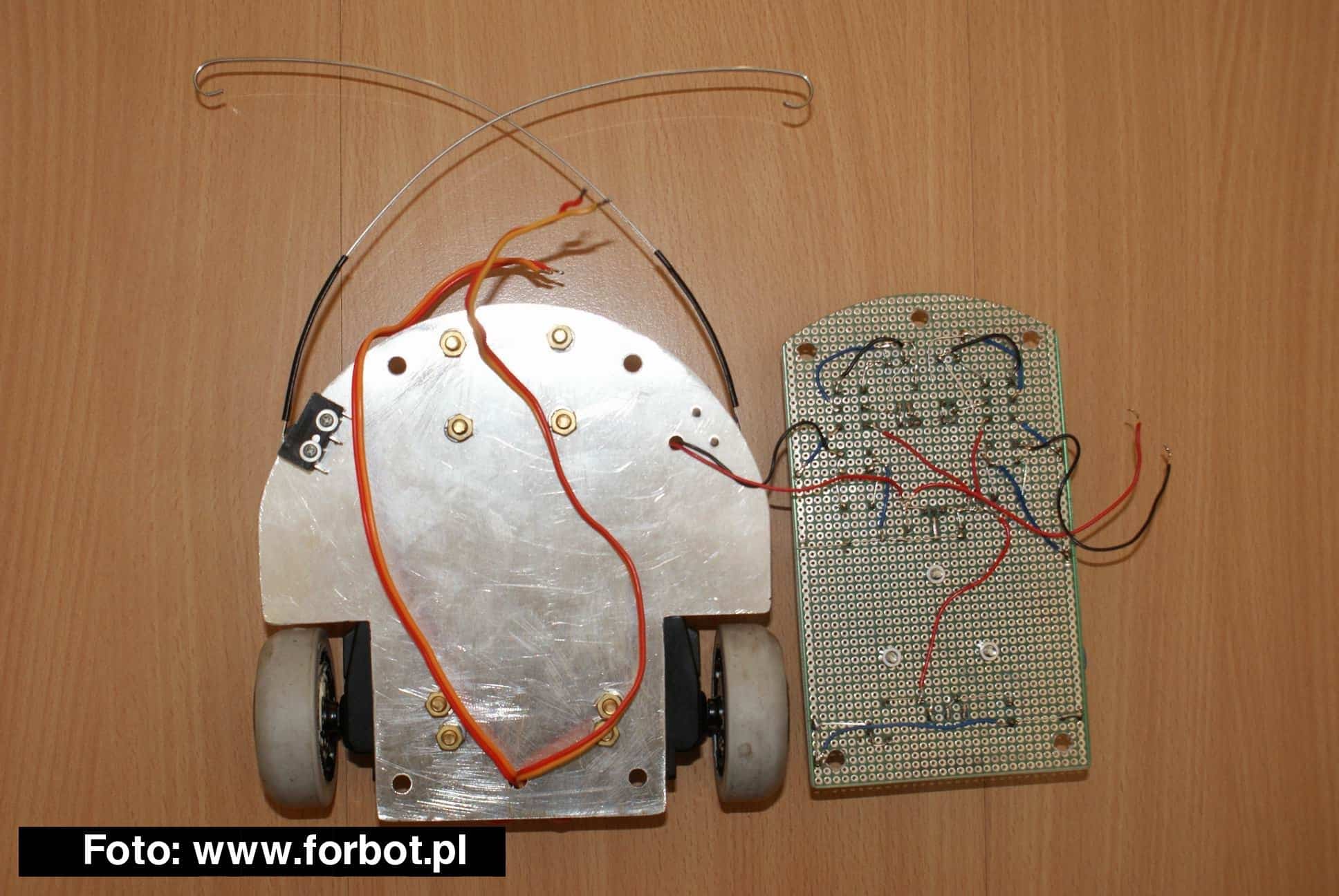

Wielkie dzięki za te zdjęcia.

Udostępnij ten post


Link to post
Share on other sites

Nie ma za co. Służę moją skromną pomocą 😉

Jak dobrze pójdzie to niedługo zabieram się za budowę line fallower'a.

[ Dodano: 25 Sty 09 11:18 ]

Oto mój pierwszy schemat wykonany w Protelu 99 se:

Zrobiłem printscreena i obrobiłem w paint'cie dlatego jest takiej jakości. Nie wiem jak wy robicie, że każdy wasz jest na białym tle, ścieżki są zielone itd. Ja w protelu mam beżowe tło, którego nie mogę zmienić i niebieskie ścieżki (nie chce mi się każdej z osobna zmieniać koloru).

Powiedzcie co o nim sądzicie i poprawcie moje błędy, które zapewne wystąpią. Z góry dziękuję i pozdrawiam 🙂.

Udostępnij ten post


Link to post
Share on other sites

Większość robi w eaglu, a tam są zielone ścieżki i brązowe elementy. Swoją drogą świetnie wykonany robot. Bardzo czysto, nic na płytce nie jest upchane, gratulacje. I jak zapisujesz w paintcie, zaznacz najlepiej *.png - nie zajmuje bardzo dużo miejsca, a jakość bitmapy.

Udostępnij ten post


Link to post
Share on other sites

Co prawda nie mam na swoim koncie żadnego robota, ale czytając ten wątek nie mogłem powstrzymać się od napisania kilku słów.

Naprawdę bardzo mi się podoba.

Bardzo czysto - starannie wykonany (z punktu widzenia modelarza 🙂), a przy tym tak jak piszą inni koledzy konstrukcyjnie prosty i chyba w tym też tkwi jego piękno.

Trzymam kciuki za Twoje kolejne konstrukcje.

Udostępnij ten post


Link to post
Share on other sites

Przecież schemat jest na tyle prosty, że bez problemu można wywnioskować zasadę działania.

Udostępnij ten post


Link to post
Share on other sites
No to na jakiej zasadzie działa ten robot?
Czy krańcówka zwiera jak się ją naciśnie czy jest zwarta i jak się ją naciśnie to rozewrze?

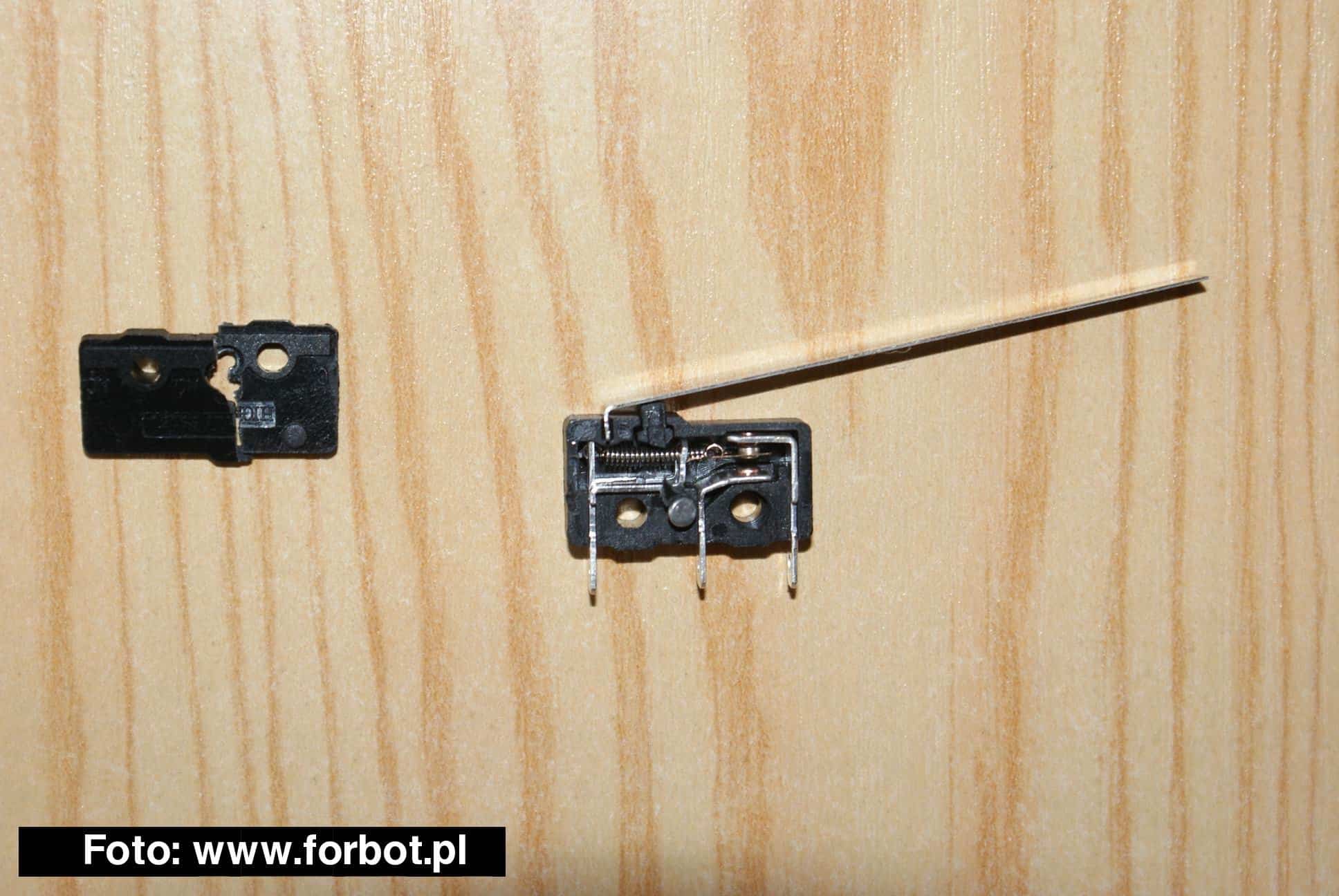

Kolego, wisisz mi 2 zł 😅, przez Ciebie musiałem stępić ostrze mojego Victorinox'a. Tak wygląda krańcówka "od środka":

Jak łatwo zaobserwować proszę państwa na tym zdjęciu nóżka pierwsza jest zwarta z nóżką trzecią. Przejdźmy zatem do następnego zdjęcia, następny slajd proszę (clic 😅 )

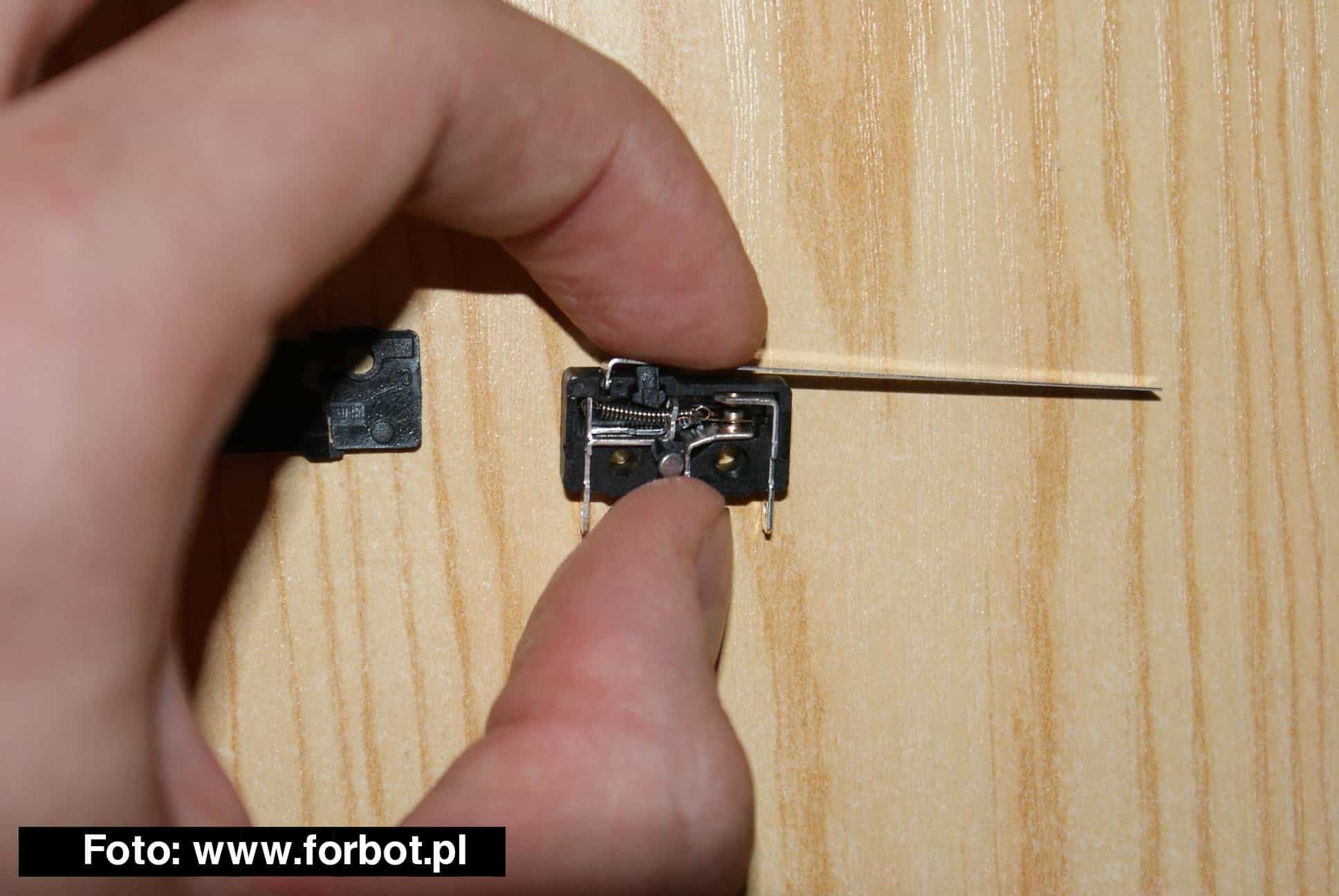

Z tegoż zdjęcia wynika, iż gdy przyciśniemy metalowy dynks nóżka pierwsza jest zwarta z nóżką drugą. Dziękuję państwu za uwagę i cierpliwość 😅 . Pozdrawiam.

Udostępnij ten post


Link to post
Share on other sites

czy jak podłącze kabelek pod 2 i 3 nóżkę krańcówki to będzie się rozwierało jak nacisnę przycisk od krańcówki czy nie?

Udostępnij ten post


Link to post
Share on other sites

A wiesz co to miernik? Najlepiej sprawdź sam, skąd my mamy wiedzieć jaki ty ten przycisk krańcowy masz? A ja Ci już dokładnie napisałem jak działa moja krańcówka (nawet dałem zdjęcia i musiałem zakończyć żywot jednej krańcówki), więc nie rozumiem Twojego pytania.

Udostępnij ten post


Link to post
Share on other sites

A gdzie można takie kupić?

__________

Komentarz dodany przez: Sabre

Kolego jeszcze jedno tego typu pytanie i dostaniesz wieczne wakacje na diodzie. Użyj tego czym zakończona jest twoja szyja i błagam nie zadawaj więcej pytań.

Udostępnij ten post


Link to post
Share on other sites

Super prosta konstrukcja

GRATULACJE 😉

Kolego Le_Cheque jeżeli na czymś takim stępiłeś Victorinox'a to to była jakaś podróba 😎

Co do silników...

Widzę, ze do napędu użyta jest bateria 9V. Co jednak nie oznacza, że ona ma cały czas takie napięcie. To jest tylko NAPIĘCIE ZNAMIONOWE.

Pojedyncze ogniwo ma zakres napięć 1,5 - 1 V w zależności od aktualnego stanu naładowania oraz prądu obciążenia (charakterystyka rozładowania baterii: http://www.wamtechnik.com.pl/newsletter/02_2007/images/typy_04.jpg )

W momencie skoku obciążenia i zwiększenia prądu, co stanowi włączenie silników, napięcie spadnie na niej drastycznie (może nawet do 7V). Silniki serw mają podawany zakres napięć pracy 4,8 - 7,4 V. Nie sądzę, że będzie się coś złego działo z tym robotem zasilanym z 9V zwłaszcza, że 9V mają małą pojemność i będziesz musiał często ją wymieniać - to jest najgorsze, co grozi Twojemu robotowi.
