2 Nie rozumiem, co miałeś na myśli?

Markowi chodzi o to, że zasilanie 3,3V wyprowadzasz za rezystorem R1 150R ograniczającym prąd diody LED1. Etykieta 3V3 powinna być przed rezystorem 🙂

Udostępnij ten post


Link to post
Share on other sites

Tak, oczywiście chodzi o miejsce wyprowadzenia zasilania do systemu.

Teraz o USB. Cóż, Twój przypadek jest najtrudniejszy. Po pierwsze, logika sygnałów po stronie procesora jest 3.3V - podpinasz więc VCCIO do szyny 3.3V i to zrobiłeś OK. Po drugie masz własne zasilanie, więc z punktu widzenia USB powinieneś być "self powered", więc nie możesz zasilać pinu VCC układu FT232R z VUSB otrzymywanego z kabla - tak zrobiłeś i to też jest OK. Po trzecie układ FT232R może pracować z VCC poniżej 4V tylko z wykorzystaniem kwarcu 12MHz podłączonego do wyprowadzeń OSCI, OSCO. Po prostu jego wewnętrzny generator jest kalibrowany do wymagań USB tylko dla zakresu VCC od 4 do 5.5V. Masz dwa wyjścia - albo zrobić sobie dodatkowe 5V i z tego zasilać VCC interfejsu albo zasilać go z 3.3V i dać kwarc.

Zauważ, że możesz tak zaprogramować jedno z wyjść CBUS, że dostaniesz na nim zegar 6, 12, 24 lub 48MHz - możesz to wykorzystać do taktowania procesora wprowadzając przebieg prostokątny na wejście XTALIN oszczędzając drugi kwarc. Niestety musisz zrobić konwersje napięcia do 1.8V, bo przecież całość procesora w środku pracuje właśnie z takiego napięcia a akurat XTALIN wchodzi wprost na wewnętrzny wzmacniacz generatora kwarcowego.

Napisz jeszcze co to jest ten prostokąt z X, Y i Z bo jakoś mi to umknęło.

25mA to i tak piekielnie dużo na diodki LED - czy będziesz nimi oświetlał trasę?

Stan niski na wyjściach DIAG pokazuje kłopoty mostka - jednej lub drugiej strony (zwarcie wyjścia do masy lub do plusa, przeciążenie itp). Jeżeli nie chcesz mieć aż tak szczegółowej informacji, zepnij je wszystkie przez 4 diody (zrób bramkę AND) i zapodaj na jedno wejście procesora - przynajmniej będzie wiedział, że coś jest nie tak z napędami.

Wtórnik npn zastąp układem OC ale na tranzystorze pnp (emiter do plusa, baza przez opornik do procesora a w kolektorze diody z opornikami do masy). Stracisz dużo miej napięcia na nim no i sterowanie będzie pewniejsze.

Sam nie wiem co Ci z tymi mostkami poradzić. To wielkie układy, bardzo odporne i z małymi stratami. 3S to dla nich akurat.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

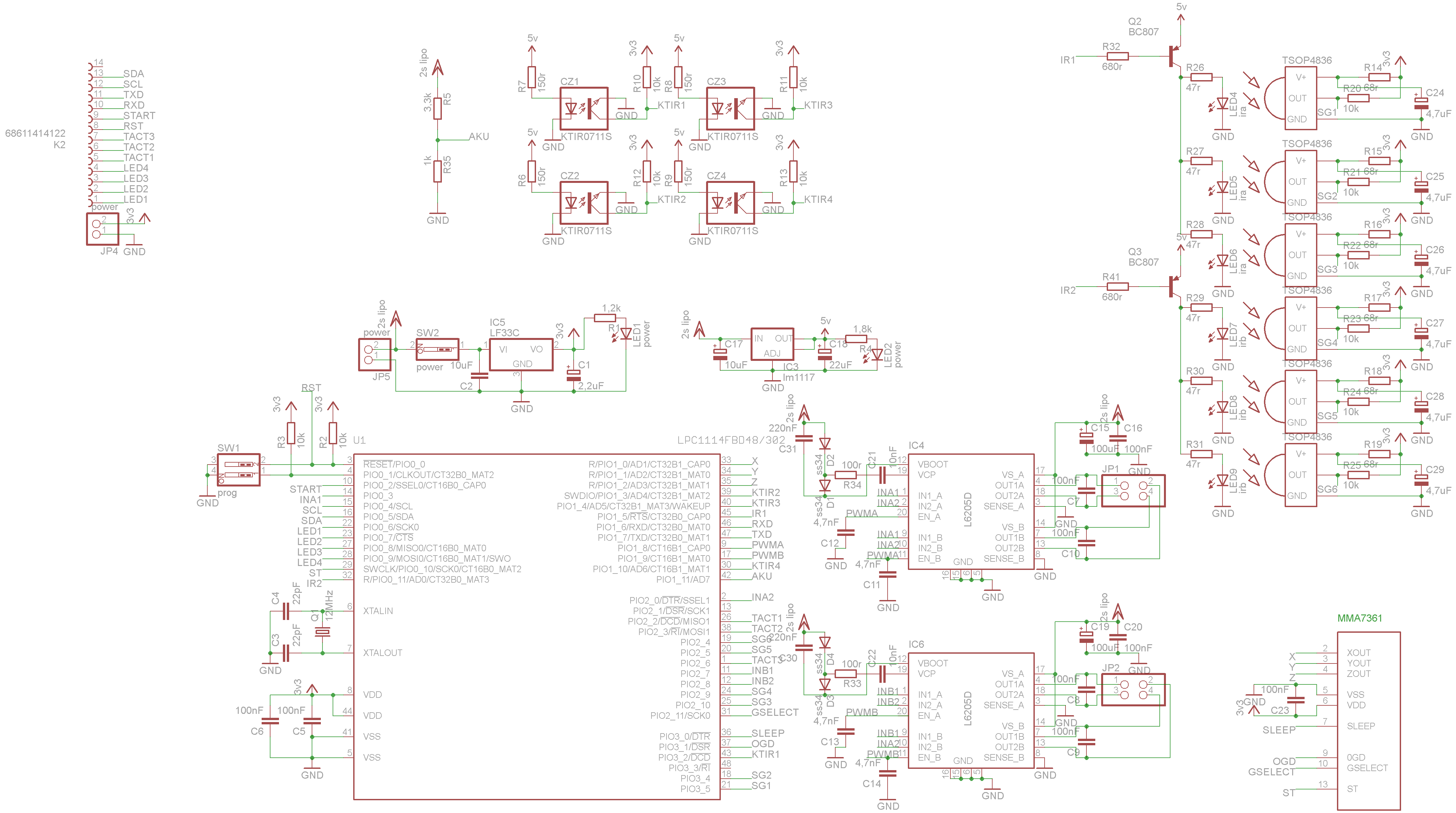

Nowy schemacik:

Z konwertera wewnętrznego (na pcb) uart-usb rezygnuję na rzecz zewnętrznego. 10-20zł i dużo problemów z głowy + więcej luzu na płytce i przy jej projektowaniu.

Teraz ten "prostokąt" - jest to akcelerometr analogowy MMA7361, brak podpisu wynika z kiepskiej jakości biblioteki - znalezione w otchłaniach internetu.

25mA to tyle ile moje diody pobierają (wg. sklepu i tego, że się nie palą), mam też na 30mA, wśród których są "twardziele" co ich 100mA nie pali, tylko się grzeją 🙂

Szczerze mówiąc nie zależy mi na otrzymywaniu takich informacji o tym z mostków - nie podłączam. Oczywiście mimo to dziękuje Ci za info.

Tranzystory poprawiłem wg. Twoich uwag.

Udostępnij ten post


Link to post
Share on other sites

OK, to tylko upewnij się, że zewnętrzny konwerter wypuszcza sygnały RXD/TXD w takim standardzie jakie zasilanie mu zapodasz na złącze JP4. Jeżeli konwerter jest zasilany z USB to nie zdziwię się, jeśli po stronie UARTa pracuje z sygnałami 5V.

Jak rozumiem nie mówimy tu o diodach IRED bo to inna historia, tylko o LED10-13. Bardzo możliwe, że znalazłeś sklep który sprzedaje wyroby z wykopalisk archeo. Przecież nie chodzi o to, żeby diodka pobierała prąd tylko by świeciła wystarczająco jasno do potrzeb. Nie ma sensu licytować się prądami (mam tu gdzieś pod ręką LEDy przewidziane do pracy na 1A) a dzisiejsze diodki 5mm świecą naprawdę dobrze i możesz wybierać w szerokich granicach jasności i kątów świecenia - bo podawana jasność bardzo zależy właśnie od skupienia wiązki i materiału soczewki. Po prostu kup taką, która ma jasność kilkaset mcd - zobaczysz ją bez problemu w jasny dzień sterując prądem kilka mA. Ile wytrzymują porty tego procesora?

Informacje o wyjściach DIAG wziąłem z danych katalogowych mostków. Wystarczy znaleźć odpowiedni rozdział.

Tranzystory pnp są teraz włączone tak, że jedynym ograniczeniem prądu bazy jest ich szeregowy opornik. Przy 3.3V zasilania dostajesz prąd bazy rzędu (3.3-0.7-0.3)/100R=23mA - to stanowczo za dużo dla tranzystora małej mocy. Nawet jeśli potrzebujesz w kolektorze prądu 150mA (tak wychodzi z 3 diodek IRED i ich oporników) i założysz wzmocnienie tranzystorów na marne 50 to i tak prąd bazy wystarczy 3mA. Przelicz oba oporniki dla takiej wartości.

Udostępnij ten post


Link to post
Share on other sites

Po długiej przerwie zacząłem pracę nad projektem 3d, i jest już prawie gotowy - zostało mi tylko dodać "okienko" na przyciski, diody i złącze do uart'a (będzie to na spodzie).

Wymiary obudowy to 100x100x23mm. Prześwit będzie regulowany podkładkami pod silniki, więc nie należy się nim przejmować. Trzeci otwór w płógu jest przeznaczony pod moduł startowy. Przewiduje taki akumulator: http://botland.com.pl/lipo-dualsky/566-dualsky-250mah-20c-3s1p-111v.html Jakby was coś zainteresowało to pytajcie.

Zabieram się powoli do robienia schematu pcb...

Udostępnij ten post


Link to post
Share on other sites

Pamiętaj, żeby nigdy nie projektować na styk! Zostaw sobie chociaż po 2 mm z każdej strony zapasu.

Udostępnij ten post


Link to post
Share on other sites

Zrobiłem projekt od nowa.

Na górze otwory na wyświetlacz OLED i moduł startowy. Wysokość 34mm.

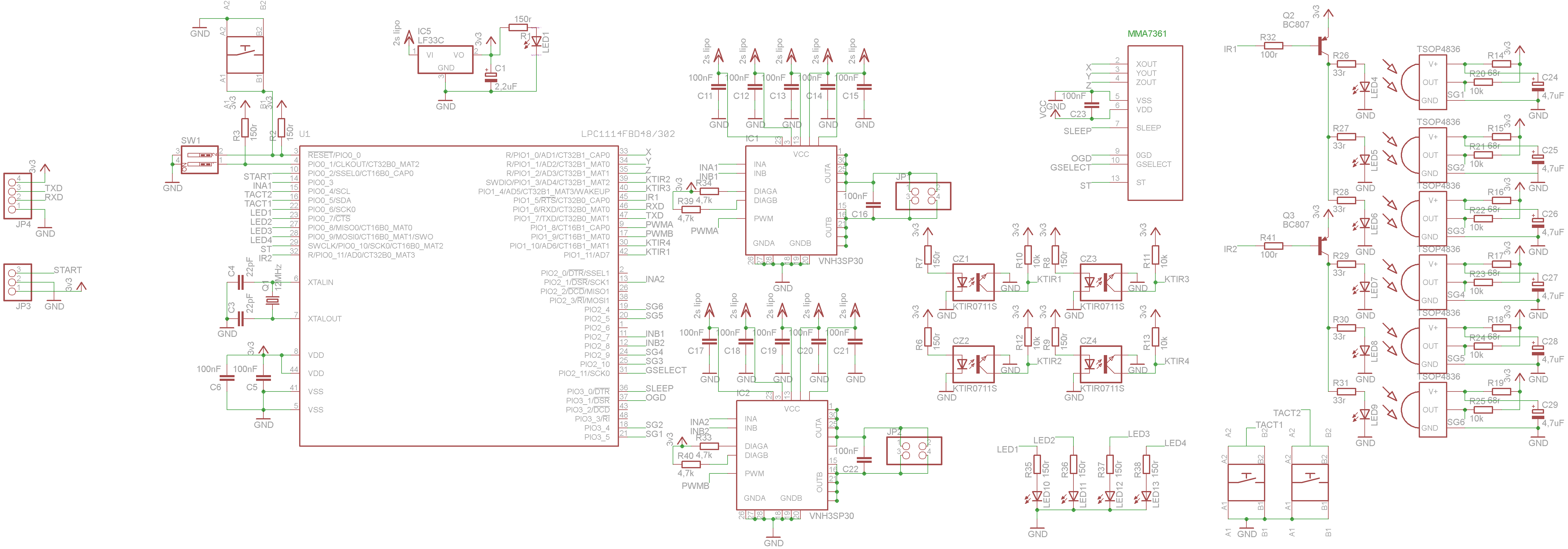

Drobne zmiany w schemacie - pomiar napięcia, filtrowanie zasilania vhn'ów. Niema jeszcze złącza od OLED'a (SPI) bo mam pewne wątpliwości co do tego.

Udostępnij ten post


Link to post
Share on other sites

Jak duży OLED planujesz tam umieścić?

Udostępnij ten post


Link to post
Share on other sites

Ok, bo na projekcie wygląda, jakbyś wkładał tam coś wielkiego 🙂

Udostępnij ten post


Link to post
Share on other sites

Treker, to przez otwory m2, które swoją drogą mają kiepski rozstaw, bo jeśli chce się zamontować wyświetlacz tak jak ja podwieszając, to odległość od krawędzi to tylko 1mm 🙁.

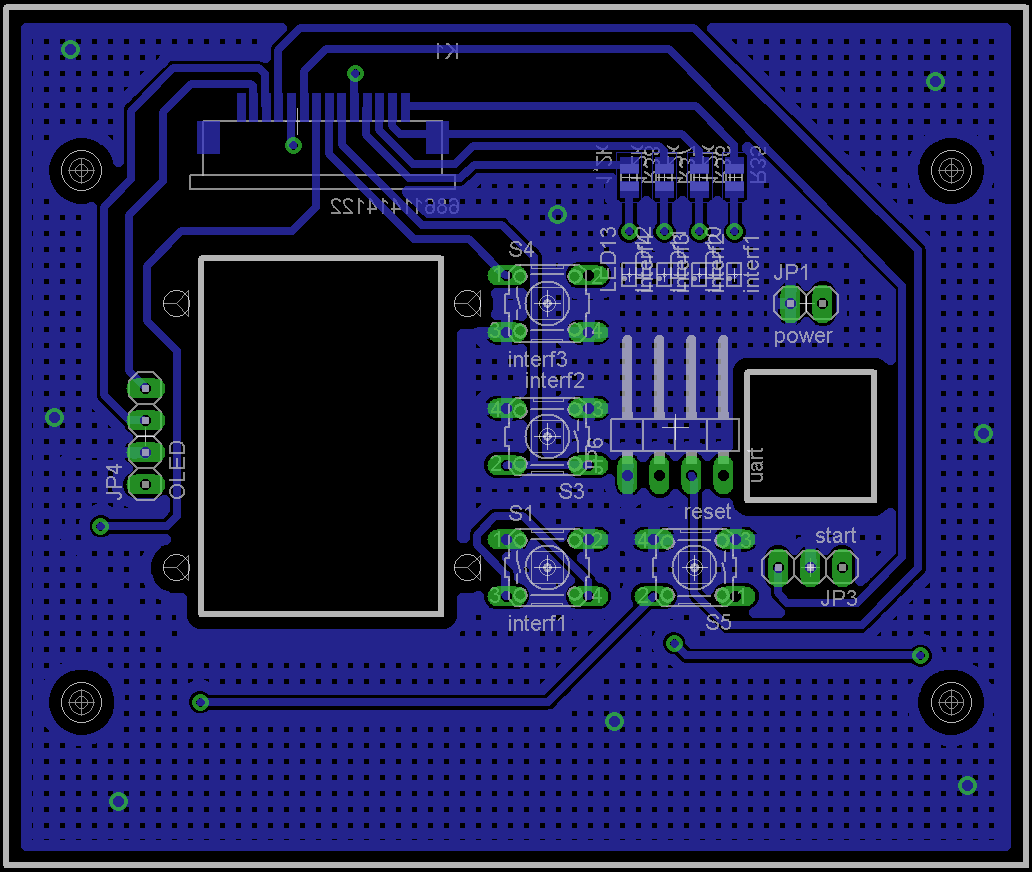

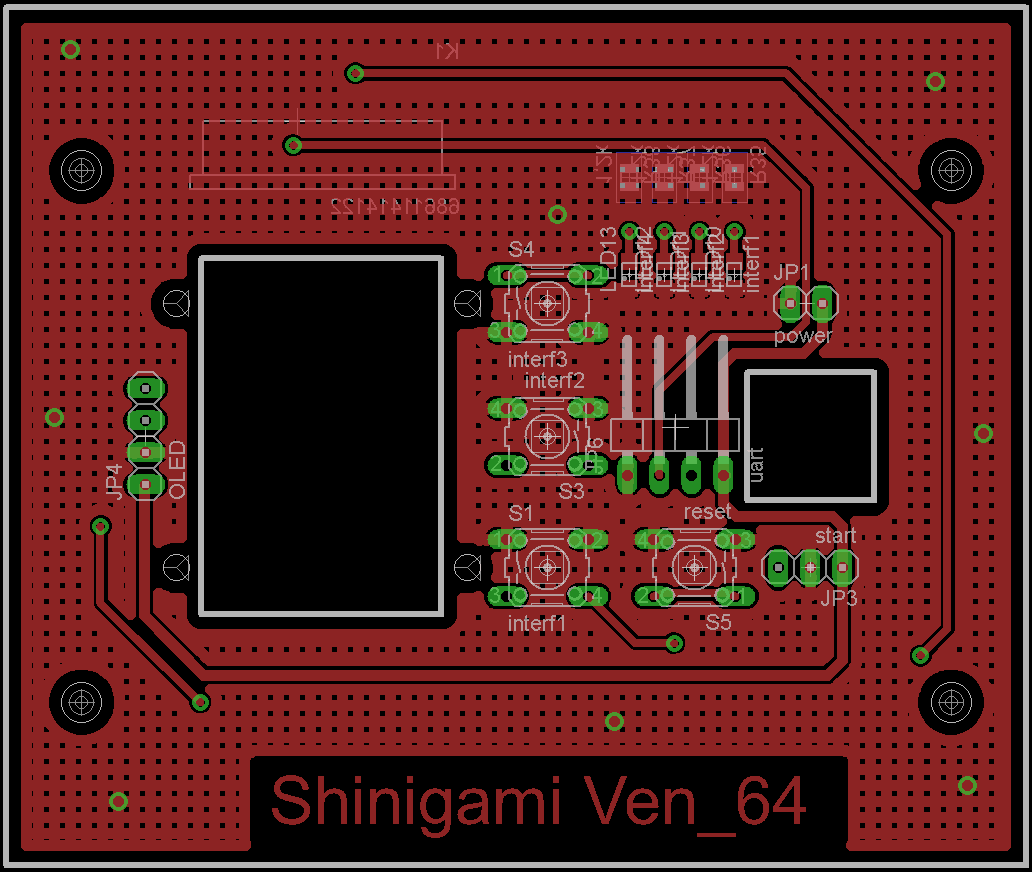

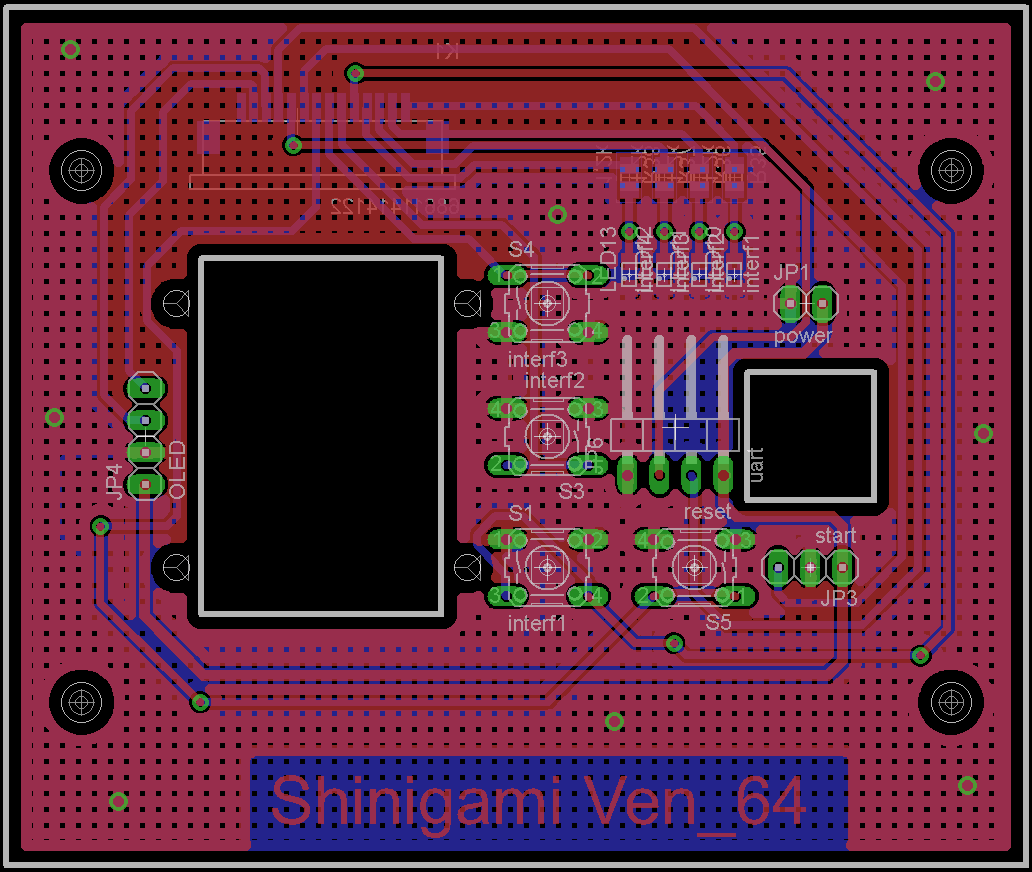

Zrobiłem już górną płytkę (to sam "interfejs użytkownika"). Niema tu zbyt wiele, ale prosiłbym zerknąć czy wszystko ok.

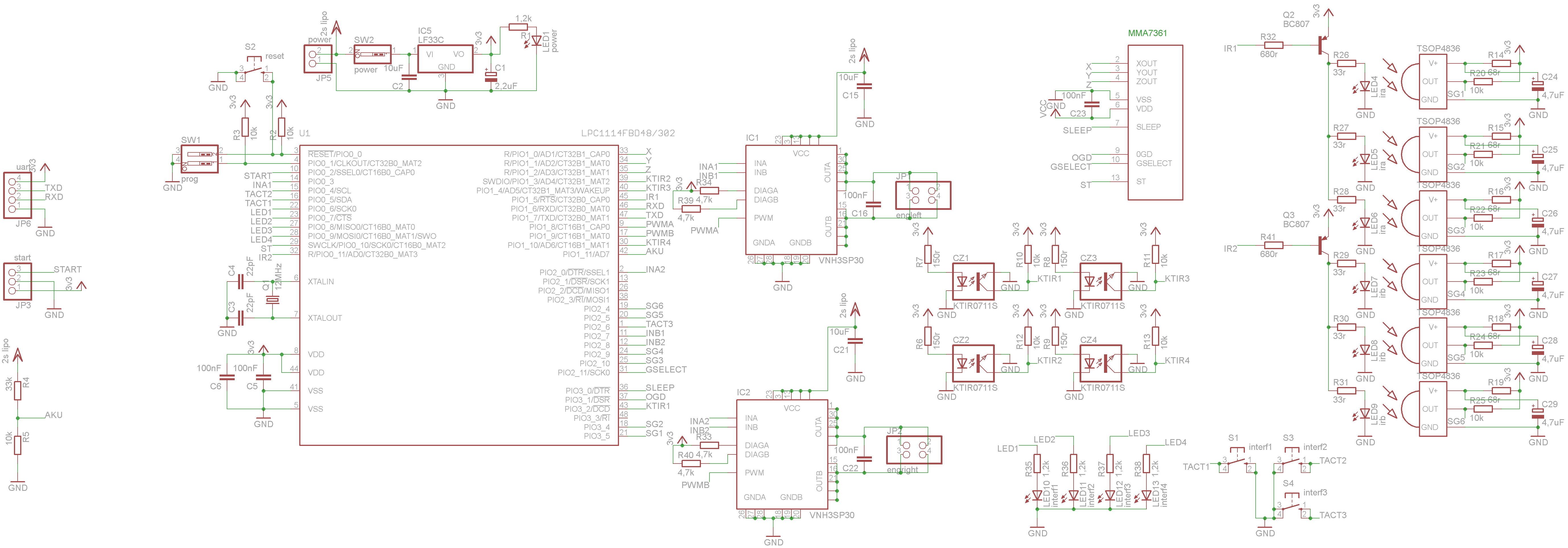

Płytki będą łączone zif'em 1mm i goldpinami(zasilanie). Z dolną płytką był problem z upchaniem vhn'ów, więc zmieniłem je na L6205D (maks 2,8A na kanał), zmianie uległo też zasilanie diod nadawczych - zmienione na 5v. Poniżej schemat (płytki dolnej), prosiłbym sprawdzić, czy dobrze mam ten mostek podłączony

Udostępnij ten post


Link to post
Share on other sites

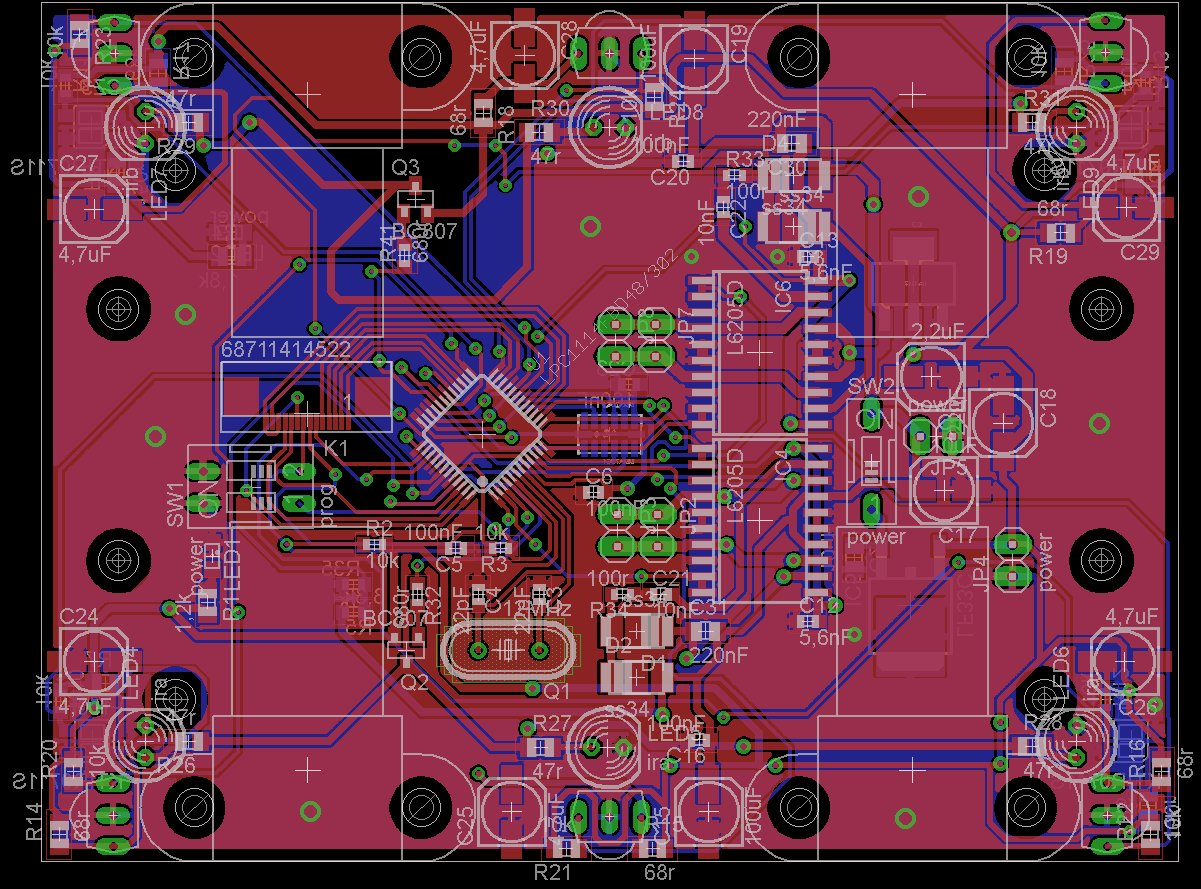

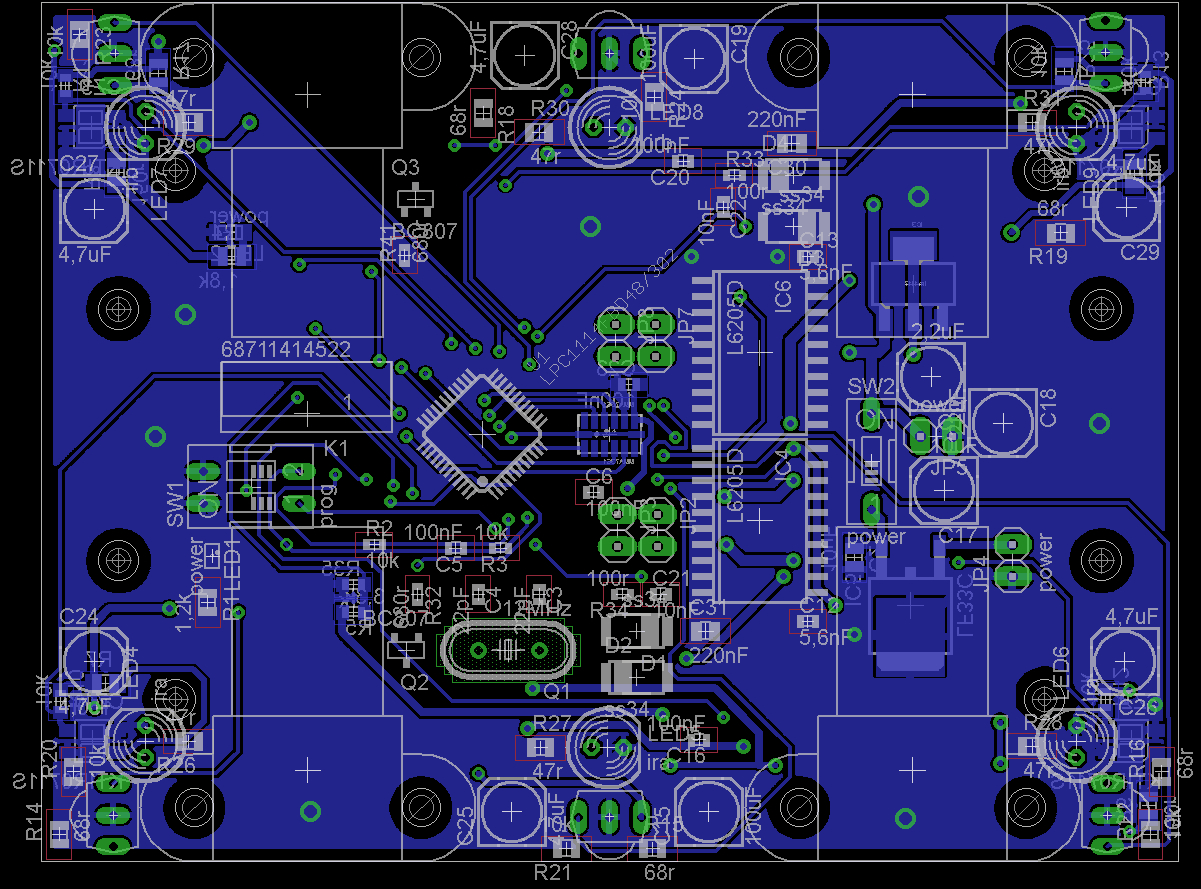

Po kilku próbach, które mnie mocno zniechęciły, zabrałem się po raz kolejny do projektowania płytki dolnej i w końcu sukces! Pozostały mi tylko ewentualne poprawki i szukanie błędów. A oto jak się prezentuję:

Prosiłbym Was o przejrzenie. Mam też do Was parę pytań:

Czy nie będzie problemów z trawieniem płytki (firma) jeżeli DRC sygnalizuje minimalnie za bliskie odległości? Czy należy się obawiać za małej odległości elementów/ścieżek od krawędzi płytki - również minimalnie? I czy polecacie jakieś firmy, gdzie tanio można zamówić pcb?

Po ewentualnych poprawkach, zabiorę się jeszcze raz za górną płytkę - dodam podciąg dla tactów, wyrównam złącze FFC i może dodam filtr RC na drgania styków.

Udostępnij ten post


Link to post
Share on other sites
I czy polecacie jakieś firmy, gdzie tanio można zamówić pcb?

Ja mogę polecić Satland Prototype - dobra, solidna firma, czy mają tanio - wejdź na ich stronkę i na kalkulator PCB, tam będziesz miał orjęntacyjną cenę. Ja na swoją płytkę czekałem...hmm...chyba 2 tygodnie.

Udostępnij ten post


Link to post
Share on other sites

Satlanda znam, ale nie jestem z niego zbyt zadowolony, więc chcę poszukać jakiejś innej firmy, która robiłaby taniej i szybciej. Choć może szukam igły w stogu siana... Ktoś na forum zamawiał w chinach i to dość tanio, ale boje się, że może to trwać dużo dłużej. Wiem, żę jest trochę innych firm z Polski i Europy.

Udostępnij ten post


Link to post
Share on other sites

Ja zamawiam obecnie płytki w Elecrow (Chiny) - tu masz przykładowe realizacje i opis procesu: Photon Interceptor

Mogę też polecić Technoservice PCB w wersji prototypowej TSka wychodzi w miarę tanio ale czas oczekiwania też trzeba liczyć około 2 tygodni.

Odnośnie DRC - musisz spełnić wymogi technologiczne firmy produkcyjnej, inaczej nie przyjmą zamówienia; parametry te wprowadzasz ręcznie albo z gotowego pliku - w każdej firmie wartości mogą się różnić.

  • Lubię! 1
