Dlaczego nie mógłbym być wynalazcą drukarki 3D

Pomocna odpowiedź

Dość skomplikowany. Zbudowałem sobie właśnie podobny ze znacznie mniejszą ilością elementów. Teraz śmiga idealnie, a wszelkie regulacje to przyjemność 🙂

Udostępnij ten post


Link to post
Share on other sites

Projektowane pod konkretne moje zastosowanie. Jak nie zapomnę, to wrzucę jutro zdjęcie. Jakbym nie zrobił, to mnie ścigaj 🙂

Udostępnij ten post


Link to post
Share on other sites

Wrzucam obiecane zdjęcie. Od dołu mocowania na śrubę nakręcona jest nakrętka. To ona decyduje o wysunięciu.

Udostępnij ten post


Link to post
Share on other sites

Pomysłowe 😉

W sumie ciekawa opcja, zamiast zmieniać położenie endsropu, regulować wysunięcie elementu który go naciska

Udostępnij ten post


Link to post
Share on other sites

Jeszcze tylko muszę nadrukować jakąś końcówkę na dół śruby. Nakrętka jest sześciokątna, więc regulacja nie jest do końca płynna - czasami przez te kąty robią się "skoki".

Udostępnij ten post


Link to post
Share on other sites

mosi2, nieee, to bez sensu. Nadrukuję na nakrętkę nakładkę w formię prostopadłościanu i będzie dobrze 🙂

Udostępnij ten post


Link to post
Share on other sites

W pierwszym zadaniu się przywitam, bo to mój pierwszy post na forum - dzieńdobrywieczór 🙂

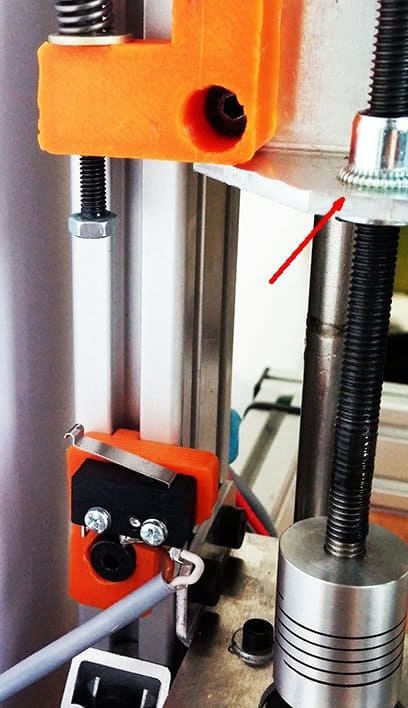

A teraz do rzeczy... Damian, widzę jeden (na razie 😅), i to raczej poważny błąd w konstrukcji osi Z w Twojej drukarce. Chodzi mi mianowicie o zamocowaną "na sztywno" nakrętkę:

W tego typu konstrukcjach, nie powinno być nic "na sztywno", a związane jest to z kiepską jakością liniowości prętów gwintowanych. Z tego co widzę, jest to chyba Mendel MAX w jakiejś "przekombinowanej" wersji 🙄 "Uwolnienie" nakrętki, spowoduję "miękką" pracę osi Z, co przełoży się na mniejsze obciążanie silników, i zapewne również na jakość wydruków. Zauważ, że jedynie w przypadku stosowania śrub trapezowych, lub kulowych, stosuje się sztywną konstrukcję osi. W przypadku prętów gwintowanych, takie "usztywnienie" przynosi wiele "złego".

EDYTA: Chyba jednak to 3NOVATICA GATE 🙄

Udostępnij ten post


Link to post
Share on other sites

Artu, tak dokładnie jest to GATE 🙂 Wierzę, w producenta, więc nie zmieniałem nic w osiach.

Udostępnij ten post


Link to post
Share on other sites

ProCoprint3D, tak, bo to zdjęcia przedstawia typowy KIT RepRap'a, od którego zaczynają domowi konstruktorzy...

  • Lubię! 2

Udostępnij ten post


Link to post
Share on other sites

Wiem doskonale zresztą moją drukarkę również projektowałem na wydrukach z filamentu i następnie zamieniałem elementy już na gotowe wycięte laserem z aluminium. Choć przyznam, że kilka zostawiłem właśnie w celach pokazowych dla klientów do czego właśnie służy drukarka 3D. Pozostaje kwestia endstopów dlaczego w większości drukarek nie stosuje się Optoendstopów , są niezawodne i precyzyjne.
