Nie, wypisałeś tylko kilka ogólnych haseł. Potrzebny jest dokładny spis.

Udostępnij ten post


Link to post
Share on other sites

karol_j chłopie weź się za naukę! Wiem, że każdy kiedyś zaczyna... no ale... Na schemacie masz zaznaczone "+9V", bo to idzie do jednej wspólnej (mało wydajnej) baterii 9V, każde "+9V" ze schematu łączysz ze sobą i jednym kabelkiem do plusa baterii 9V. To samo z masą układu czyli wszystkimi masami (GND). Jak piszesz wartości rezystorów to nie koniecznie musisz pisać tak jak to ty robisz "1k ohms". Pisz po prostu "1k" (ewentualnie 1kohm, albo 1k(i symbol ohma)), to samo z rezystorami o wartości mniejszej niż 1000R, czyli de facto 1k (1000ohm) możesz pisać "R" (np. 150R - czyli 150ohm). A propo twojego schematu rysowanego ręcznie, to znajdź sobie na necie jak rysować czytelne schematy (może to być, np. Eagle (oprogramowanie CAD do projektowania schematów i płytek PCB) i nawet na kartce papieru narysujesz odręcznie dobry schemat, bo to co narysowałeś mija się z ideą schematu ideowego. (przy okazji, jak już "rysowałeś" schemat, to mogłeś to robić długopisem lub ołówkiem, niekoniecznie kredką)

Poczytaj też o symbolach elektronicznych, bo to też kuleje.

Tak jak kolega Marek usiłuje wyciągnąć informację co masz do tej pory, to ja też proszę o to abyś po prostu napisał co masz. Uwierz, to pomoże nam w pomocy tobie (ehh masło maślane ale może dotrze).

Mam nadzieję, że zrozumiałeś i będziesz w stanie sobie pomóc.

Udostępnij ten post


Link to post
Share on other sites

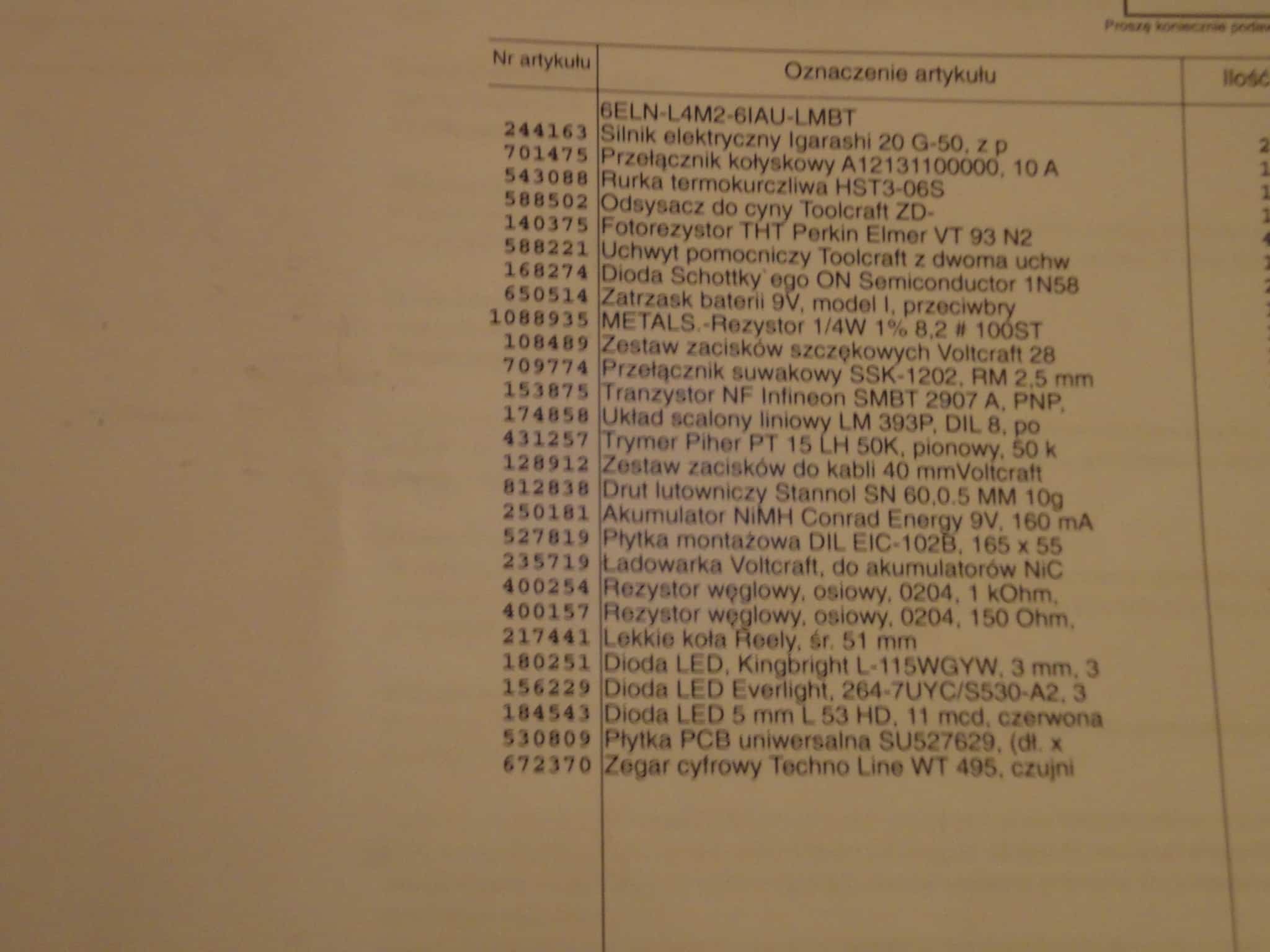

Pokażę to po prostu na zdjęciu:

Poza tym jeszcze różne baterie,ładowarka,tranzystor i trójpozycyjny przełącznik śledzenia linii.To mniej więcej wszystko.

Aha.Ten zegar był kupiony przy okazji! 😃

I też czytałem książkę o robotyce,ale chyba ominąłem tranzystory.Co do schematów graficznych,to mój schemat powstawał na lekcji(mam 12 lat),więc nie mogłem sprawdzić symboli.

Zapomniałem napisać,że mam płytkę stykową i zworki.

I jeszcze jedno:sorry za pomyłkę z bateriami.


Udostępnij ten post


Link to post
Share on other sites

karol_j, bez urazy, ale czy Ty za te pierdoły z listy zapłaciłeś ponad 400zł?

Udostępnij ten post


Link to post
Share on other sites

Nie tylko za to ze zdjęcia,lecz też płytka stykowa(ok.30zł),ładowarka,zworki.ale poza tym, tak.

Też, według mnie, to za drogo.Chyba dlatego,że silniki były po 70 coś zł.

[ Dodano: 28-01-2015, 20:46 ]

Może źle wybierałem elementy.Możesz mi napisać,czym najlepiej uzupełnić kolekcję elementów, jak zrobię większe zakupy?

Udostępnij ten post


Link to post
Share on other sites

Szkoda, że robiąc zdjęcie nie objąłeś kolumny "Ilość" - zabrakło kilku mm a mielibyśmy pogląd na to ile czego masz, za to dostaliśmy połowę obrazka pustą.

Oprócz ilości, wyjaśnienia wymaga pozycja 1088935. Co to jest? Strona Conrada wypisuje, że jest to niepoprawny numer produktu. Czy to 100 sztuk oporników 8.2Ω?

Udostępnij ten post


Link to post
Share on other sites

To chyba były zepsute, bo mój miernik nic nie wyświetla w trakcie pomiarów.

Udostępnij ten post


Link to post
Share on other sites

Zaraz, ale co mierzyłeś? Co było popsute? Miernik nic nie wyświetla kiedy jest wyłączony lub uszkodzony. W każdym innym przypadku jakieś cyfry na wyświetlaczu się pokazują.

To jeszcze raz opowiedz wolno jaki element mierzyłeś, na jakim zakresie miernika i jaki był wynik. Lepiej odpowiadaj wprost, bez zgadywania i własnej inwencji (która jest cenna jeśli jest dobrze pokierowana), bo na wyrobienie sobie intuicji elektronicznej i zgadywanie czyichś myśli w tym zakresie masz jeszcze kilka lat. Prosiłem byś napisał co kupiłeś pod pozycją "METAL...itd" a Ty coś mierzysz. Po co? Napisz tylko co kupowałeś.

Na przyszłość próbuj formułować swoje myśli tak, by inni też rozumieli o co chodzi. Najlepiej gdybyś czytał swoje posty (kilka razy?) przed wysłaniem. Czytaj tak, jakbyś widział je po raz pierwszy w życiu i jakbyś nic nie wiedział o tym co robisz. Jeżeli wtedy je w całości zrozumiesz, to samo uda się i nam. W przeciwnym razie równie dobrze możesz pisać: "..mrumrumrumru..coś..mrumrumru..wiem..ale..mrumrumru..nie..powiem..haha..mrumrumru..." - skutek będzie podobny.

Udostępnij ten post


Link to post
Share on other sites

Te METAL to były rezystory, które mierzyłem miernikiem, ale pokazywało się coś takiego(jeśli kropka nie była w innym miejscu): 0.00.Mam w książce,jak mierzyć rezystancję,zrobiłem to poprawnie. Dlatego sądzę, że te rezystory są zepsute. Może dlatego na Conradzie nie ma podobno takiego numeru.

Udostępnij ten post


Link to post
Share on other sites

Jeżeli rezystor byłby zepsuty to by nie przewodził czyli rezystancja była by równa nieskończoność czyli na wyświetlaczu miałbyś (chyba) z lewej strony jedynkę, nie wiem jak musiałbyś zepsuć rezystor żeby miał rezystancję równą 0 😃

Udostępnij ten post


Link to post
Share on other sites

karol_j może zrób zdjęcie (i wstaw je tu) połączeń miernika z rezystorem, aby miernik mierzył rezystancję (niech zdjęcie obejmuje miernik sondy, mierzony rezystor i odpowiednie ustawienie miernika - do pomiaru rezystancji).

Udostępnij ten post


Link to post
Share on other sites

Może sprawdzasz na złym zakresie? Albo w ogóle nie mierzysz rezystancji.
