Mój błąd - zły screen. Teraz umieszczam ten, o którym myślałem.

[Treker (Damian Szymański)]

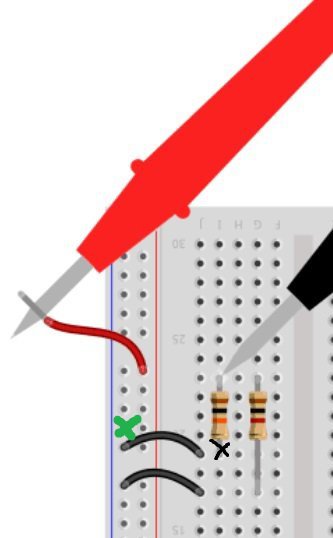

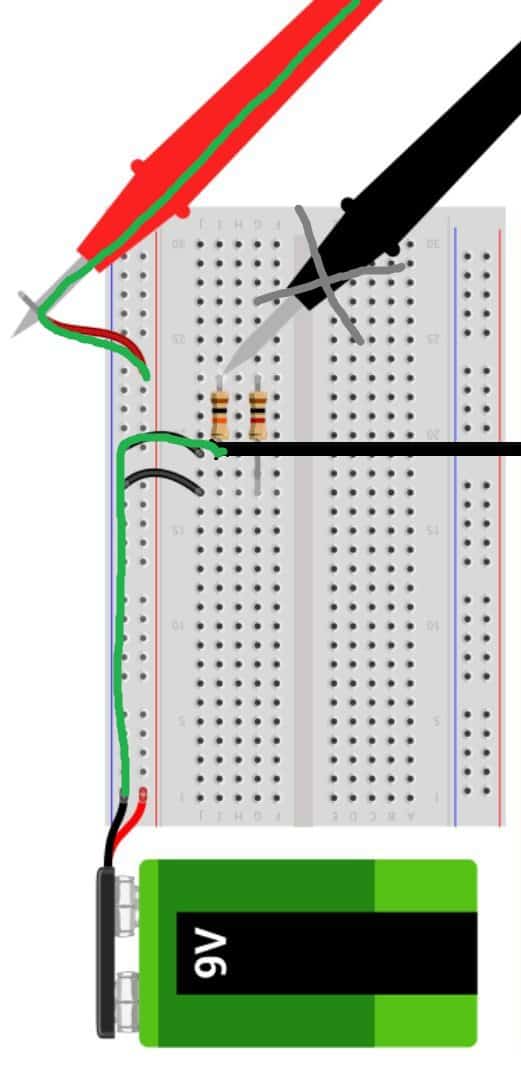

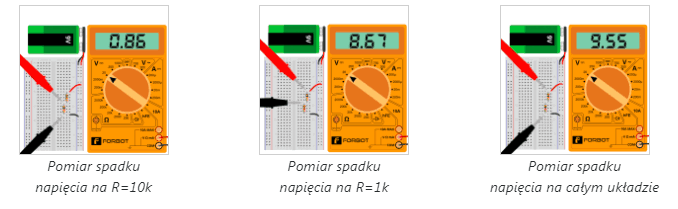

Teraz wszystko jasne. Gratuluję czujności - podpisy pod obrazkami zostały zamienione podczas aktualizacji kursu. Już poprawiam, na szczęście na grafikach mierzone są poprawne rezystory. Przepraszam za zamieszanie 🙂

[ebucior]

Cześć,

Bardzo ciekawy i wciągający kurs. Gratuluję pomysłu i wykonania.

Mam pytanie o dzielnik napięcia. Zakładam, że da się zbudować taki dzielnik z kilku rezystorów (więcej niż 2) i podłączyć równolegle odbiorniki do poszczególnych oporników, aby zasilić je rożnymi napięciami. Prawdopodobnie jest lepszy sposób aby regulować napięcie, ale pytam czysto teoretycznie.

Czy przy takich założeniach, aby policzyć to napięcie wystarczy w liczniku podstawić wartość rezystancji danego opornika a w mianowniku sumę oporów wszystkich oporników? Np. dla 4 rezystorów, gdy chcę zmierzyć napięcie na R3: Uwyj = Uzas (R3/(R1+R2+R3+R4)). Czy takie rozumowanie jest poprawne?

Co stanie się, jeśli taki odbiornik podłączę szeregowo pomiędzy konkretnymi opornikami (np pomiędzy R3 i R4). Jakim napięciem będzie wtedy zasilany (czy będzie to napięcie obliczone dla opornika poprzedzającego taki odbiornik[R3])?



[narbej]

9 godzin temu, ebucior napisał:

da się zbudować taki dzielnik z kilku rezystorów (więcej niż 2) i podłączyć równolegle odbiorniki do poszczególnych oporników, aby zasilić je rożnymi napięciami. Prawdopodobnie jest lepszy sposób aby regulować napięcie, ale pytam czysto teoretycznie.

Oczywiście, że się da, odpowiadam czysto teoretycznie. Ale musisz spełnić co najmniej jeden warunek. Twoje odbiorniki muszą mieć baaaardzo dużą rezystancję wewnętrzną. W kursie podano, że dzielnik  nie służy do zasilania odbiorników, a jest inny lepszy sposób - przeczytaj jeszcze raz.

Istnieje takie pojęcie, jak układ zastępczy. Bardziej skomplikowany układ elektroniczny, zastępujemy prostszym, ale działa to też w drugą stronę. Gdy brakuje opornika o danej wartości, możemy zastąpić go  odpowiednią kombinacją, połączonych szeregowo i/lub równolegle, oporników [zwracając uwagę na ich moc potrzebną w danym układzie].

Twój dzielnik można więc zastąpić dwoma opornikami: Rz i R3, gdzie Rz = R1 + R2 + R4. No i zamiast pytać teoretycznie powinieneś eksperymentować [bezpiecznie, używając baterii], i jako  odbiornika/ów używając voltomierza. Możesz oczywiście jako odbiorników użyć żaróweczek, lub diód, ale po prostu eksperymentuj i sam wyciągaj wnioski.

PS

Podejrzewam, że takie pytanie padło już, nie czytałem wszystkich komentarzy, a może Ty też nie? 😉

Do obliczeń, aby ułatwić sobie liczenie, stosujemy układ zastępczy uproszczony [chyba, że już się nie da "zrobić" prostszego]. Gdy budujemy, możemy "komplikować" zastępując np brakujące wartości oporników czy kondensatorów ich kombinacjami. Podobnie brakujący tranzystor o dużym wzmocnieniu, możemy [często] zastąpić odpowiednim układem 2-3 "słabszych" tranzystorów.

Idąc dalej, prosty elektroniczny układ migający diodami, można zastąpić mikroprocesorem + oprogramowanie --- trochę się zagalopowałem, to już trochę  nie na temat [pytania ;-)]

Edytowano Styczeń 16, 2019 przez narbej
