Pierwsze prawo Kirchhoffa w praktyce Wykonuję zadanie tak jak na schemacie, a Amperomierz cały czas pokazuje 0.
Chodzi o podłączanie dwóch rezystorów równolegle.

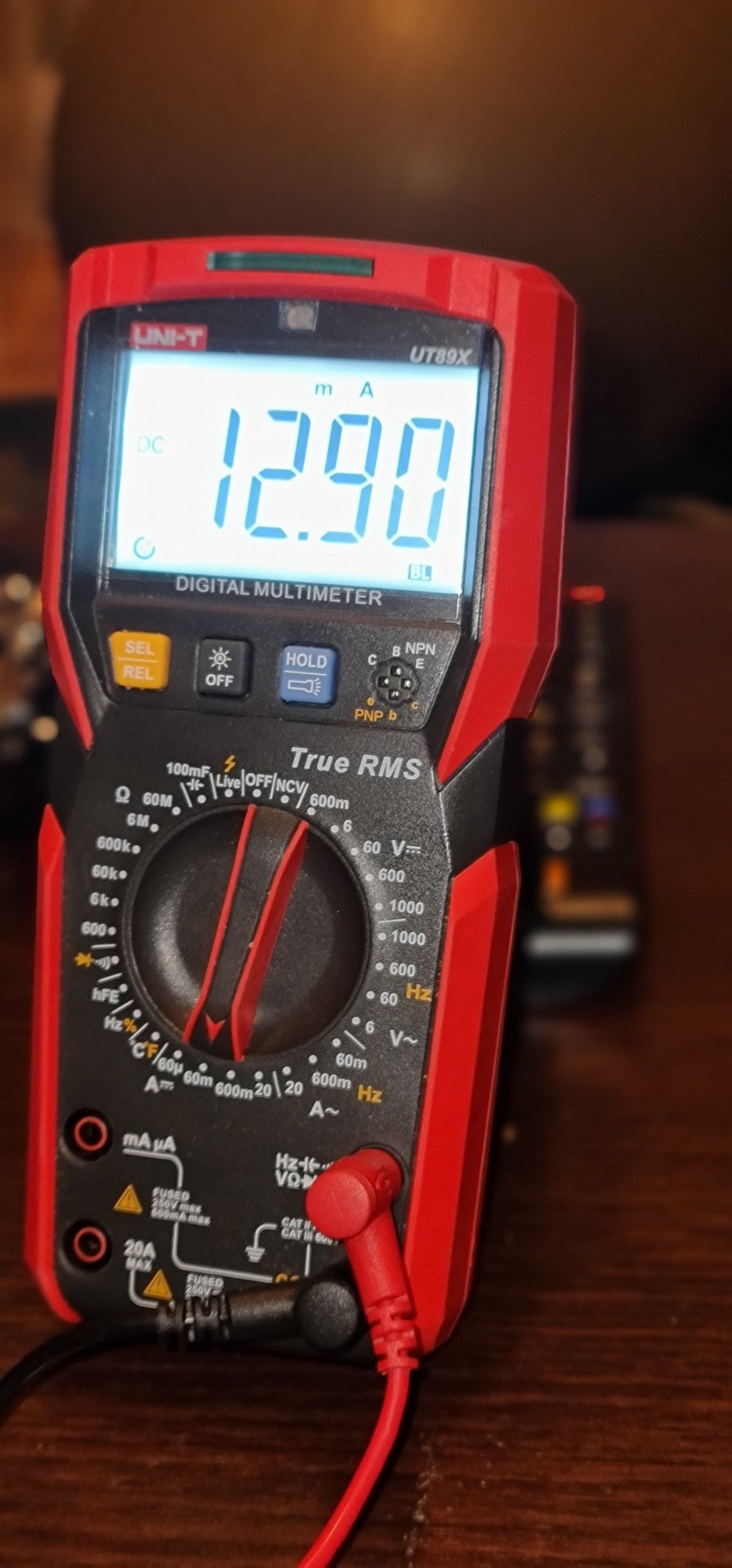

Pokaż zdjęcie swojego podłączenia i ustawienia miernika 🙂

Udostępnij ten post


Link to post
Share on other sites

Dzień dobry!

Napotkałem pewien problem podczas wykonywania ćwiczenia z pomiarem natężenia prądu przepuszczonego przez opornik 10 000 R.

Opis:

Używam starej baterii typu long life 9V (takiej samej jak w dedykowanym zestawie). Miernik pokazuje mi, że posiada jeszcze napięcie w wysokości 8,97V. Opornik którego użyłem zapewnia opór 9 810 R. Ze wzoru Ohma powinienem uzyskać równo 0,914374... mA. Dlatego nie wiem jakim cudem otrzymuje 0,65mA ? Miernik ustawiłem na DCA 20m (tak jak na ilustracji).

Moje pytanie brzmi co zrobiłem źle w tak prostym ćwiczeniu? Czy stara bateria mogłaby aż tak zniekształcić wynik? Czy mam zepsuty miernik ( opory pokazuje poprawnie, tak samo jak i napięcie)?

Z góry dziękuję za wszelką pomoc!

Pozdrawiam

TK219

Udostępnij ten post


Link to post
Share on other sites

@TK219, witam na forum 😉 Widzę, że to Twoje pierwsze kroki na Forbocie, oto najważniejsze informacje na start:

  • Chcesz przywitać się z innymi członkami naszej społeczności? Skorzystaj z tematu powitania użytkowników.
  • Opis najciekawszych funkcji, które ułatwiają korzystanie z forum znajdziesz w temacie instrukcja korzystania z forum - co warto wiedzieć?
  • Poszczególne posty możesz oceniać (pozytywnie i negatywnie) za pomocą reakcji - ikona serca w prawym dolnym rogu każdej wiadomości.

10 godzin temu, TK219 napisał:

Używam starej baterii typu long life 9V (takiej samej jak w dedykowanym zestawie). Miernik pokazuje mi, że posiada jeszcze napięcie w wysokości 8,97V. Opornik którego użyłem zapewnia opór 9 810 R. Ze wzoru Ohma powinienem uzyskać równo 0,914374... mA. Dlatego nie wiem jakim cudem otrzymuje 0,65mA ? Miernik ustawiłem na DCA 20m (tak jak na ilustracji).

Czy napięcie baterii mierzyłeś, gdy nie była ona do niczego podłączona? Jeśli tak, to podłącz teraz rezystor 10k do baterii (tak aby zamknąć obwód) i w tym czasie zmierz jakie jest napięcie na obciążonej baterii. Pamiętaj tylko, aby do baterii przyłożyć miernik w trybie woltomierza, jeśli przyłożysz amperomierz to zrobisz zwarcie i spalisz bezpiecznik w mierniku.

  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites

Dziękuję bardzo za pomoc! Wypróbuję tę metodę, mam nadzieję, że tym razem wszystko zadziała! 🙂

Pozdrawiam

TK219

Udostępnij ten post


Link to post
Share on other sites

Dzień dobry!

Mam kolejne pytanie odnośnie absolutnych podstaw elektroniki. Skoro napięcie jest różnicą potencjału, to dlaczego zmienia się po przepuszczeniu przez rezystor? Czy to w ogóle możliwe? I dlaczego? Jak to zobrazować?

Z góry dziękuję za pomoc.

Pozdrawiam TK219

Udostępnij ten post


Link to post
Share on other sites

@TK219 Twoje pytanie jest dość ogólne i ciężko na nie odpowiedzieć, bo nie pytasz o żaden konkretny przypadek. Rezystor nie ogranicza napięcia, tylko prąd. Można jednak zmierzyć na nim spadek napięcia (jak na innych elementach elektronicznych). Czy wykonałeś wszystkie ćwiczenia z tego kursu, szczególnie te związane z dzielnikiem napięcia? 🙂

  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites

Zatrzymałem się, kiedy napotkałem problem. Dziękuję bardzo, za szybką odpowiedź, chyba wiem z czym miałem problem - ze spadkami napięcia. Będę musiał o tym więcej oczytać.

Pozdrawiam i jeszcze raz dziękuję

TK219

Udostępnij ten post


Link to post
Share on other sites

Jak mam wykonać zadanie z pierwszego prwa kierhofa? Ze zdjęć wynika, że mam podłączyć przewody męsko-męskie, o których nie ma ani słowa w tekście. Chodzi o to zdjęcie:

kurs_elektroniki_prawo_kirchhoffa_pomiar
Jeżeli tu nie chodzi o te przewody to po co one tutaj są? Czy na tym schemacie:

kurs_elektroniki_prawo_kirchhoffa_pomiar

Chodzi o to, żeby poprowadzić w ten sposob przewody od baterii? Próbuje wsadzić je w płytkę ale są zbyt grube. Jak mam to zrobić? Jest to mało zrozumiałem dla kompletnie nowej osoby.

Udostępnij ten post


Link to post
Share on other sites

Tak chodzi o przewody męsko-męskie. Co jest za grube? Wyprowadzenia od baterii, czy wspomniane przewody?

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Według mnie wyprowadzenia od baterii są zbyt grube i nie mogę ich w ten sposób poprowadzić. Na drugim rysunku, którym zamiescilem w poprzedniej odpowiedzi czarny przewód przechodzący do części z rezystorami to przewód męsko męski? Domyślam się, że czarny przewód wychodzący na tej samej wysokości co wchodził czarny od baterii to końcówka od tego własnie czarnego wyprowadzenia, a nie coś innego.

Udostępnij ten post


Link to post
Share on other sites

@staszewski, witam na forum 😉 Widzę, że to Twoje pierwsze kroki na Forbocie, oto najważniejsze informacje na start:

  • Chcesz przywitać się z innymi członkami naszej społeczności? Skorzystaj z tematu powitania użytkowników.
  • Opis najciekawszych funkcji, które ułatwiają korzystanie z forum znajdziesz w temacie instrukcja korzystania z forum - co warto wiedzieć?
  • Poszczególne posty możesz oceniać (pozytywnie i negatywnie) za pomocą reakcji - ikona serca w prawym dolnym rogu każdej wiadomości.

1 godzinę temu, staszewski napisał:

Według mnie wyprowadzenia od baterii są zbyt grube i nie mogę ich w ten sposób poprowadzić. Na drugim rysunku, którym zamiescilem w poprzedniej odpowiedzi czarny przewód przechodzący do części z rezystorami to przewód męsko męski? Domyślam się, że czarny przewód wychodzący na tej samej wysokości co wchodził czarny od baterii to końcówka od tego własnie czarnego wyprowadzenia, a nie coś innego.

Chętnie pomogę, ale przyznam, że naprawdę nie rozumiem w czym jest problem. W zestawie znajdują się takie same przewody połączeniowe jak te na zdjęciu, wszystkie są męsko-męskie nie powinieneś mieć więc żadnego dylematu, co do ich wyboru - po prostu nie da się wybrać złego przewodu. Zdjęcie przedstawia złożony układ, a schemat jego "rozłożoną wersję", która pozwala na wykonanie odpowiedniego pomiaru. Pokaż zdjęcie swojego układu, bo może wkradło się tutaj jakieś nieporozumienie, ze zdjęcia wszystko będzie widać 🙂

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

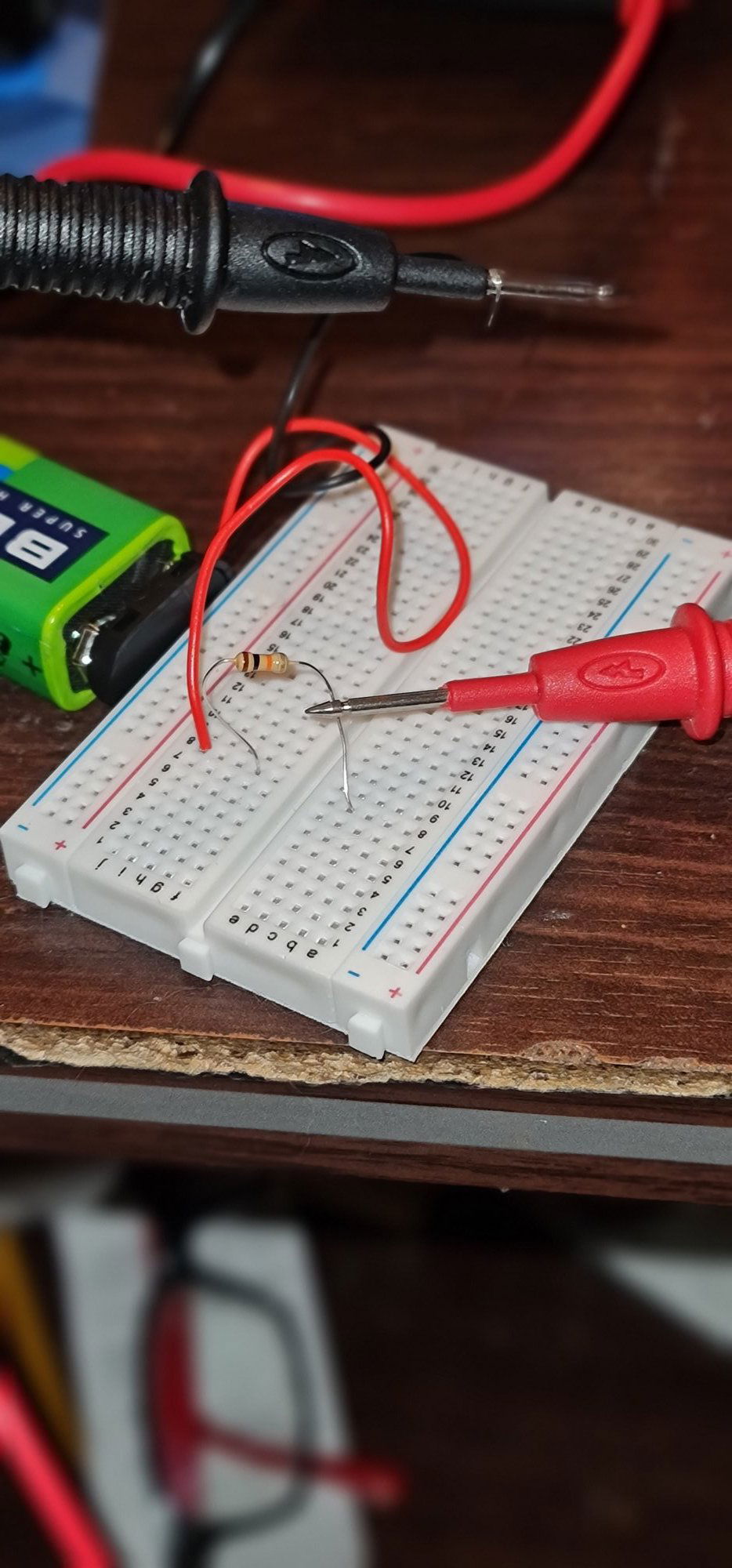

Poniżej moja próba zrobienia "Przykładowa realizacja w praktyce". Zastanawiam się jak mam przejść z tego punktu do punktu z następnego obrazka, czyli kurs_elektroniki_prawo_kirchhoffa_pomiar

Wygląda to na coś kompletnie innego. Czy czarna sonda dotyka przewodu wychodzącego z baterii? Wydaje się to niemożliwe na tej płytce, gdyż przewody wychodzące z baterii są zbyt grube. To samo tyczy się czerwonego przewodu. Chyba, że czarne i czerwony przewód bliżej rezystorów reprezentują przewody męsko-męskie. Ciężko jest mi się domyśleć.

52898533_999955330392254_7017298686975672320_n (1).jpg

Udostępnij ten post


Link to post
Share on other sites
8 godzin temu, staszewski napisał:

Chyba, że czarne i czerwony przewód bliżej rezystorów reprezentują przewody męsko-męskie.

Dokładnie tak i dokładnie tak jest to zrealizowane na naszym zdjęciu, które sam wkleiłeś w pierwszej wiadomości. Jak inaczej to sobie wyobrażałeś? Myślałeś, że te przewody od baterii są jakieś "przeplecione" przez całą płytkę i wychodzą nagle tam przy rezystorach? Nie pytam złośliwie po prostu trochę tego nie rozumiem, a chętnie poprawiłbym ewentualny błąd w kursie. Na swoje usprawiedliwienie (w trudności ze zrozumieniem Twojego problemu) dodam, że jesteś pierwszą osobą w historii tego kursu, która o coś takiego zapytała, więc ciągle mam wątpliwości, że piszemy o tym samym 😉

Dla pewności tylko dopytam: zapoznałeś się z artykułem, który tłumaczy budowę płytek stykowych? Konkretnie mowa o tym tekście: Jak działa płytka stykowa? Zdjęcia, budowa, przykłady. Omówiliśmy tam dokładnie wykorzystanie płytek i pokazaliśmy różne sposoby tworzenia połączeń na płytce.

Udostępnij ten post


Link to post
Share on other sites

Nie przeczytałem, ale niedługo przeczytam. Jak się na to spojrzy to wygląda tak jak napisałeś (przynajmniej jak ja na to spojrzę : D), że przewody od baterii puszcza się jakoś przez płytkę. Dzięki za info, zdam relację w niedalekiej przyszłości.

Co nie zmienia faktu, że dla takiego nooba jak ja nie napisanie wprost, że będą używane przewody męsko-męskie powoduje to, że się od razu zastanawiam o co chodzi. Jedynym domysłem, że potrzebne są przewody męsko-męskie jest obrazek:

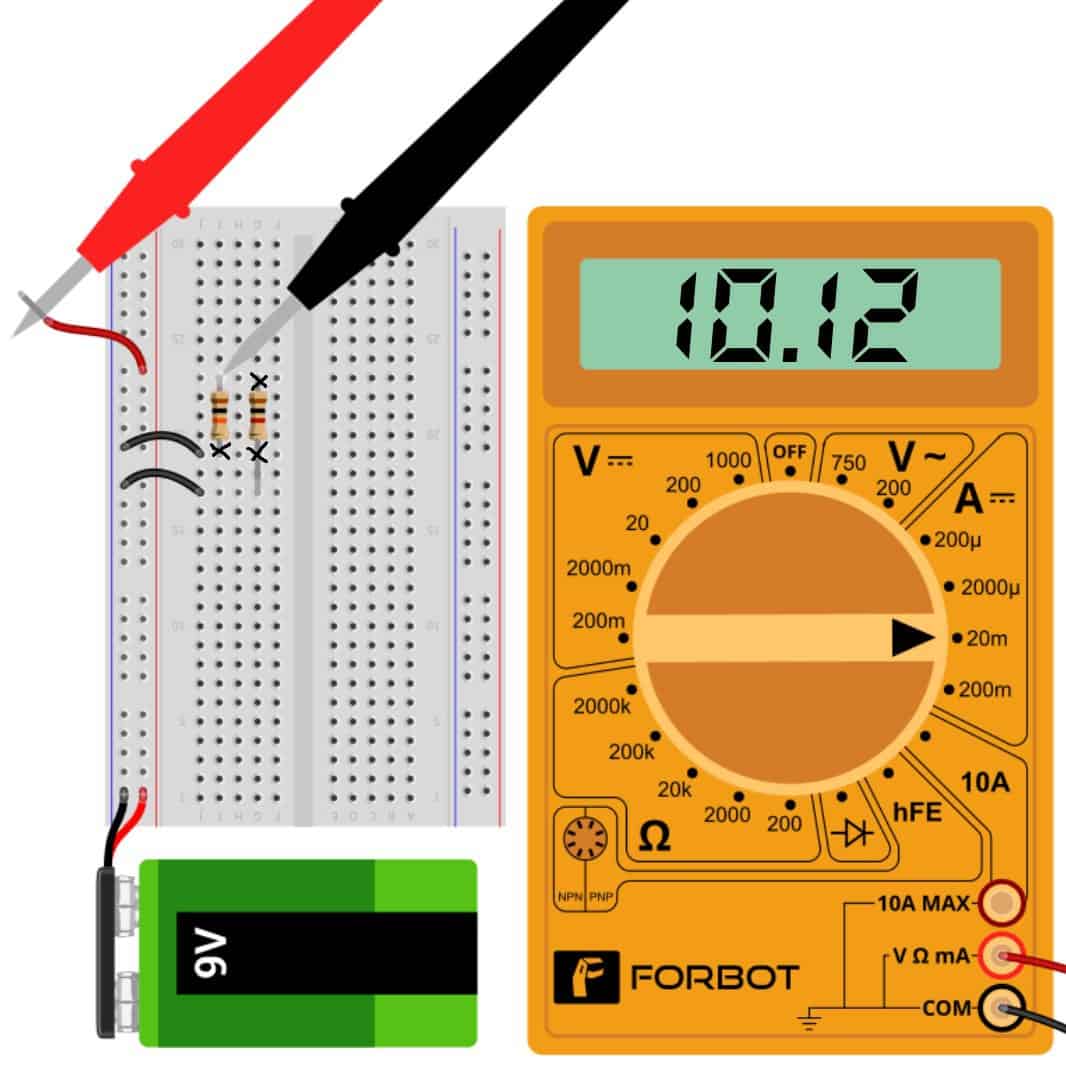

 kurs_elektroniki_prawo_kirchhoffa_pomiar

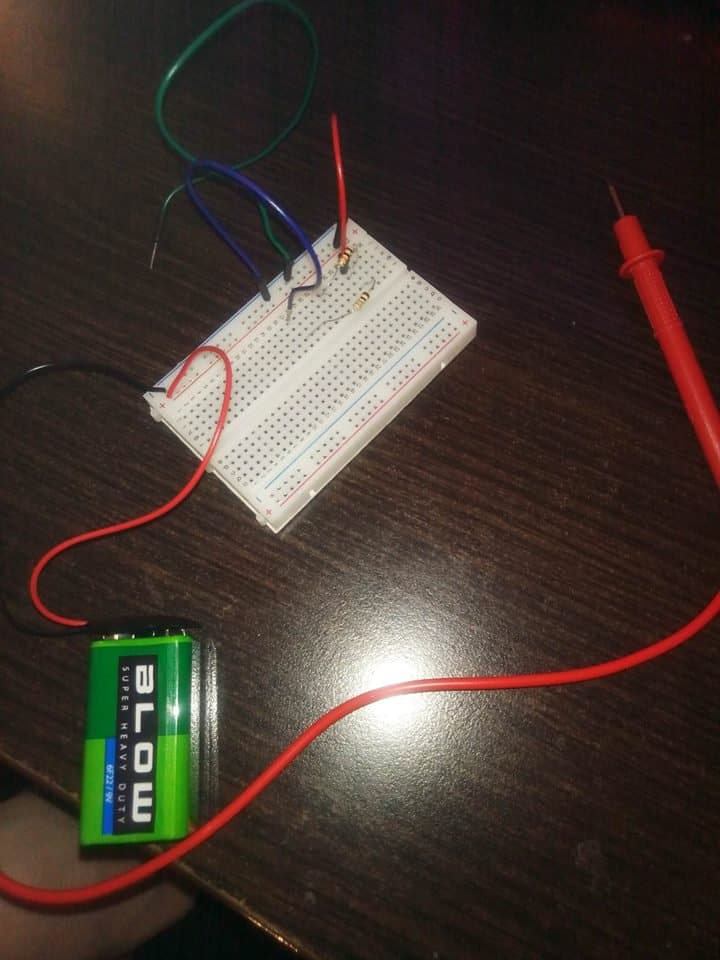

Bez tego obrazka ciężko jest się domyslić. Co robie dalej źle? Miernik pokazuje 0 gdy dotkne w miejsach podanych tutaj:

 kurs_elektroniki_prawo_kirchhoffa_pomiar  52474500_1960116357420459_3028892932359847936_n.jpg

Udostępnij ten post


Link to post
Share on other sites
2 godziny temu, staszewski napisał:

Co robie dalej źle? Miernik pokazuje 0 gdy dotkne w miejsach podanych tutaj:

Jeśli wcześniej robiłeś różne dziwne próby to mogłeś przypadkiem uszkodzić bezpiecznik w mierniku. "Najprościej" można to zrobić przez przyłożenie miernika przełączonego w tryb amperomierza do baterii - dlatego ostrzegamy w kursie, aby tego nie robić. Spróbuj wrócić do wcześniejszego ćwiczenia z pomiarem prądu przy prawie Ohma, jeśli tam też będziesz miał na mierniku teraz 0 to będzie definitywnie oznaczało uszkodzenie bezpiecznika. Wtedy możesz rozkręcić miernik, wyciągnąć bezpiecznik i wybrać się do jakiegoś lokalnego sklepu elektronicznego. To dość standardowy element, na pewno kupisz go za kilka groszy na miejscu 🙂
