Kurs elektroniki - #3 - prawa Ohma i Kirchhoffa

Pomocna odpowiedź

1 minutę temu, Sabre napisał:

@Kalina jeśli mierzy napięcie prawidłowo oznacza to, że nie jest przepalony bezpiecznik wejściowy na tej linii. Musiałby być uszkodzony gdzieś dalej. To jest nowy miernik? Może da się go jeszcze zwrócić na gwarancji do naprawy.

Tak, nowy. Tak zrobię, według informacji na opakowaniu powinien mieć 3 lata gwarancji.

Udostępnij ten post


Link to post
Share on other sites

Bezpiecznik nie bierze udziału w pomiarze napięcia. Proponuję wyjąć bezpieczniki i sprawdzić, czy działa wtedy pomiar rezystancji. Jeśli tak, to możesz zmierzyć rezystancję bezpieczników.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

@Kalina Napewno bezpiecznik - przy I części  kursu podstawowego omskła mi się ręka przy mierzeniu prądu i miernik przestał mierzyć właśnie tylko prąd - całe szczęście, że kupiłem od razu 2 bezpieczniki bo kolejnym razem w ferworze pomiarów do ćwiczenia zapomniałem przełączyć funkcje multimetru i znów spaliłem bezpiecznik 😛

Może to być upierdliwe ale polecam wszystkim tak jak ja zielonym wyłączać multimetr po każdym pomiarze (jeśli macie zamiar odłożyć sondy na chwilę żeby np. cos zmienić) bo kiedyś będzie niedziela (jak u mnie 😉 ), będziecie mieli czas i wypoczęty umysł a bezpiecznika już nie będzie gdzie dokupić 😒

Edytowano przez Dombek
  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Reklamowałam ten licznik, od razu oddali pieniądze. Kupiłam ten żółty i teraz wszystko gra! Dzięki wszystkim za pomoc.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

@Kalina super, w takim razie życzę udanych eksperymentów z elektroniką - mam nadzieję, że teraz obejdzie się już bez problemów 🙂

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

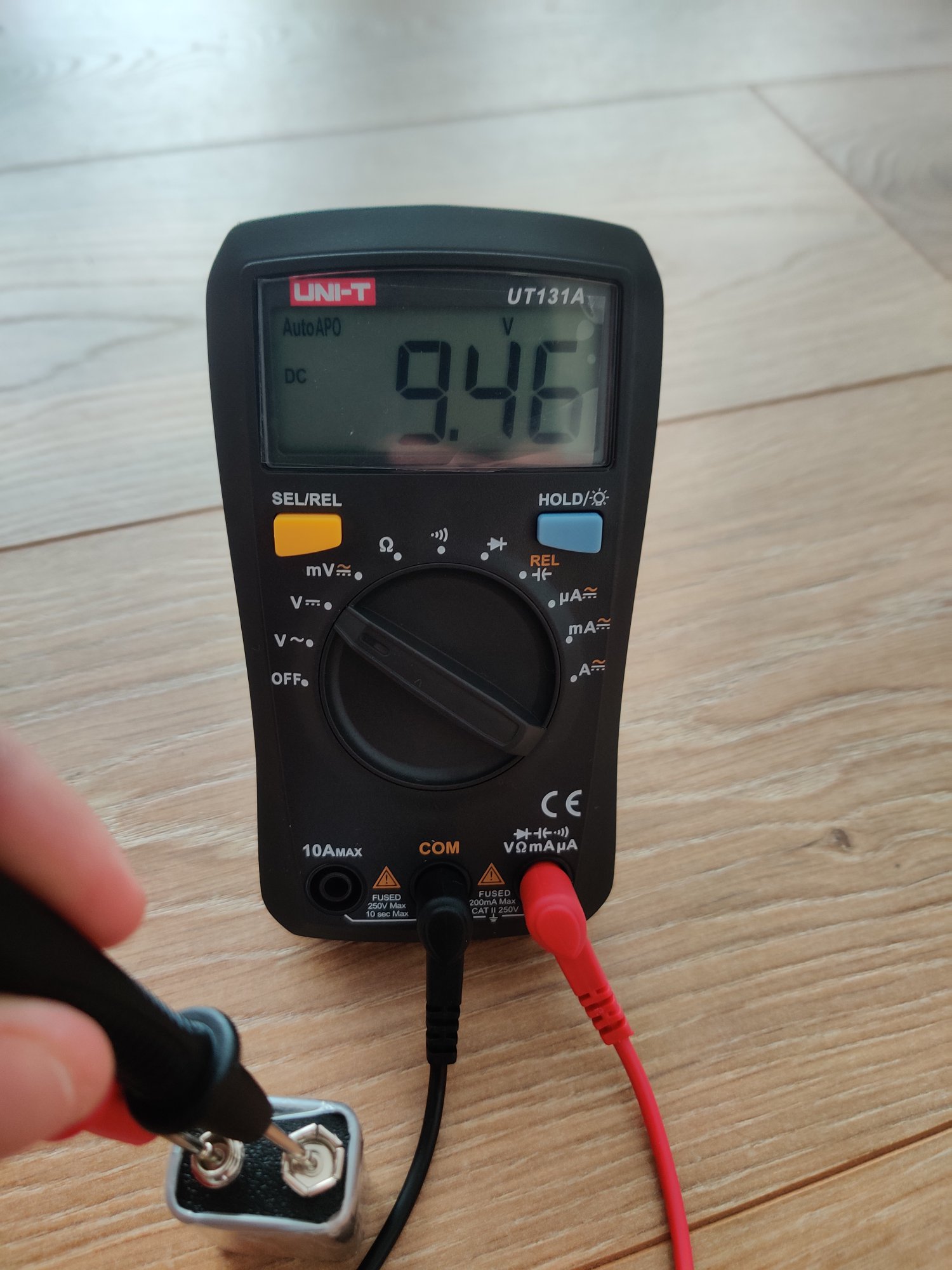

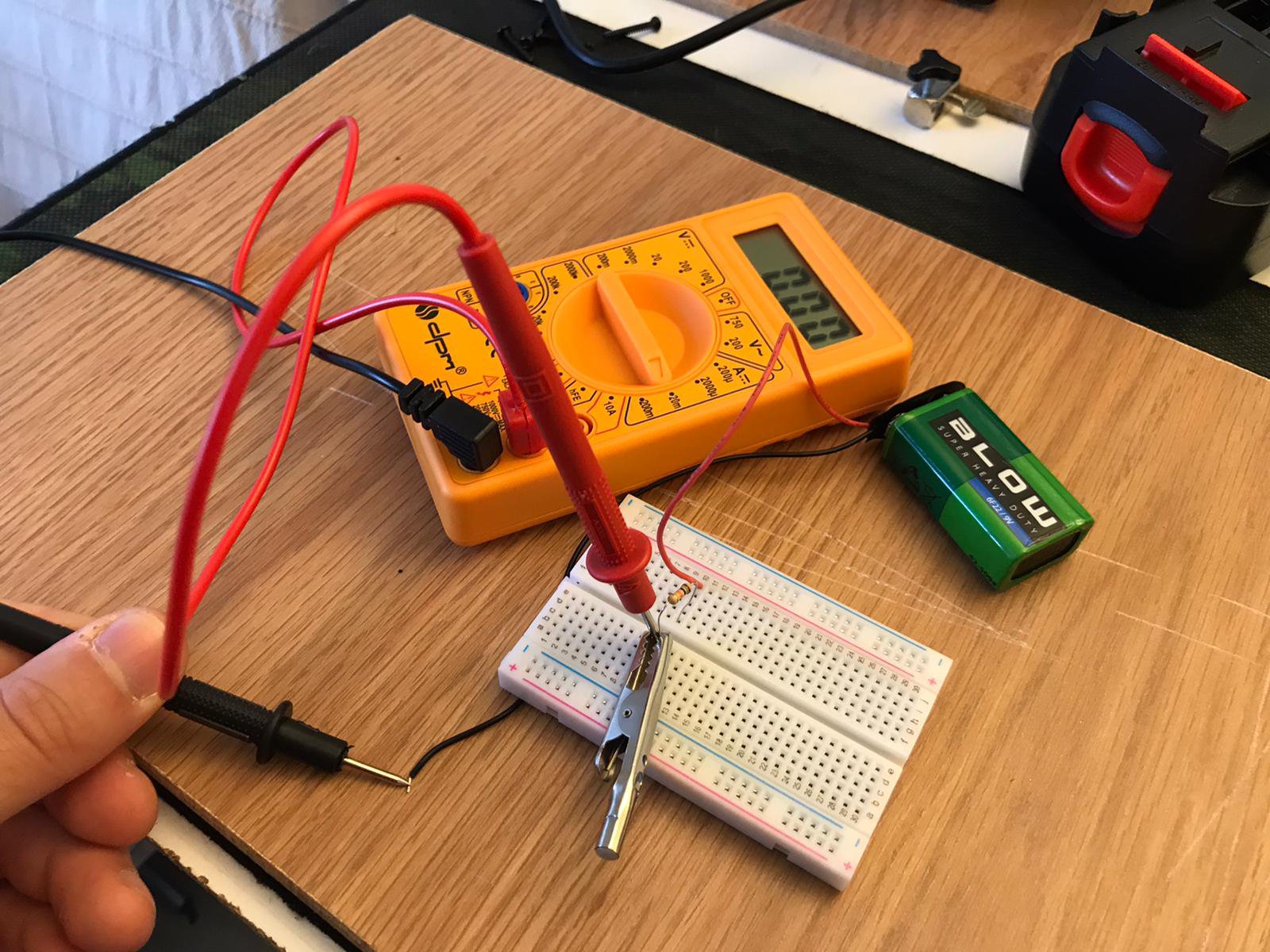

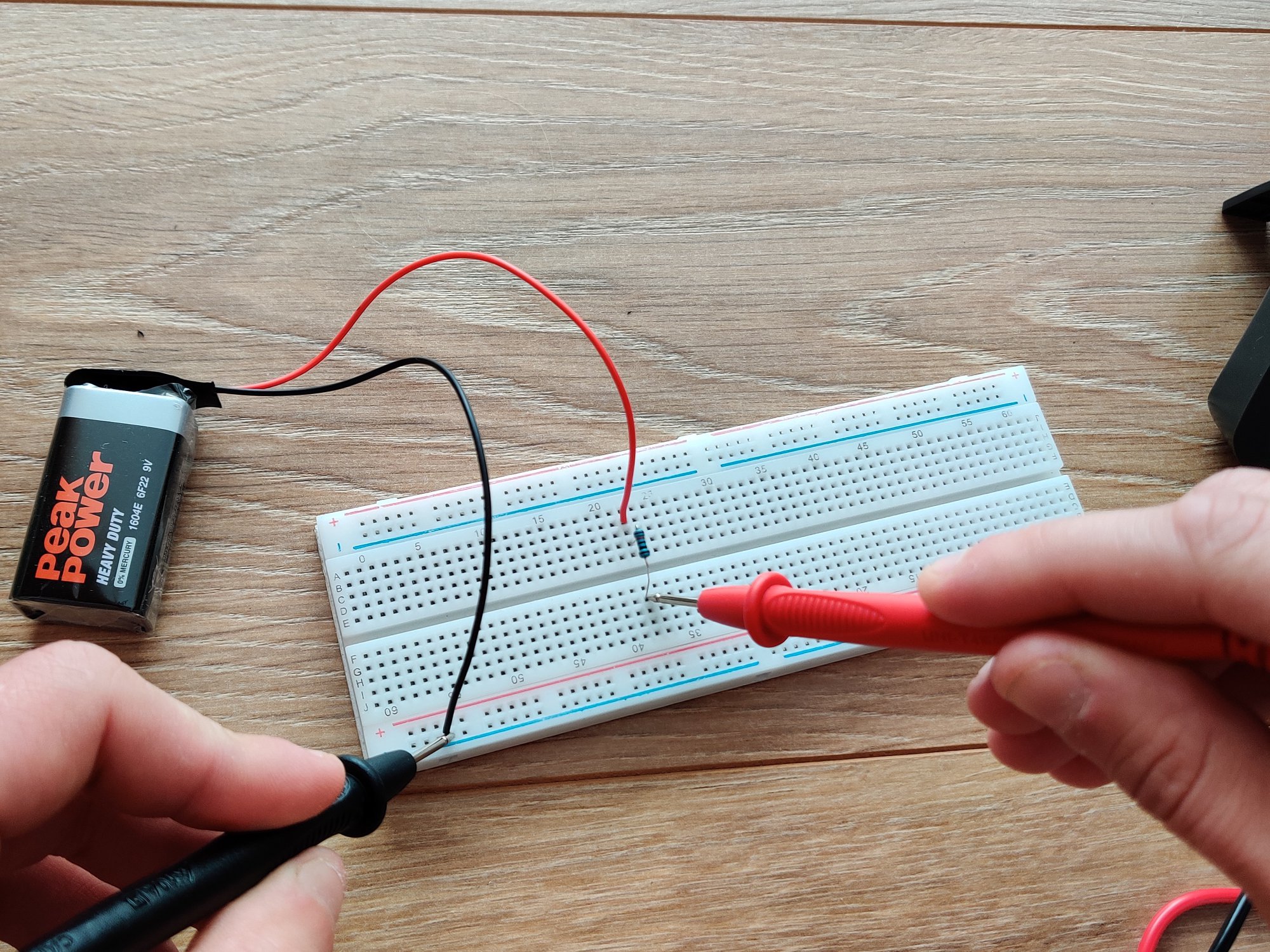

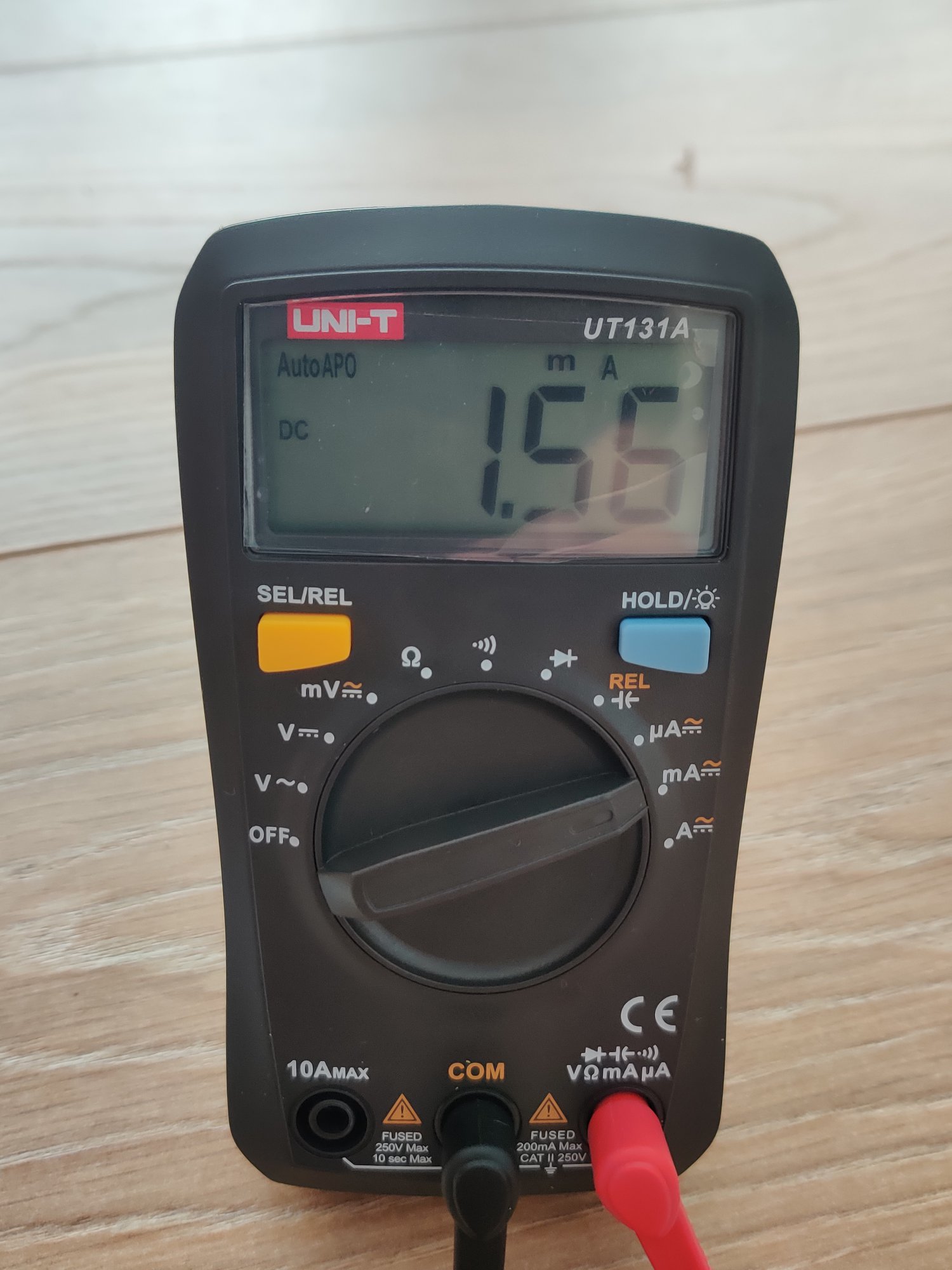

Misie , robie wszystko zgodnie z przykładem nr 1 czyli chcę zmierzyć przepływ "A" , jednak po identycznym podłączeniu jak na przykładzie wskazuje mi ciągle 0, mierze napięcie nawet przez opornik wskazuje mi niecałe 9V , wiem że jestem Januszem ale nie mam już pomysłów..forbot_amper.thumb.jpg.3d2a464a6a6401ed79ca60382bdbaf9f.jpg

Zmierzyłem 2 tanim miernikiem odrazu wskazał.. Miernik Czerwony wczoraj kupiony...

Edytowano przez Wilczeq

Udostępnij ten post


Link to post
Share on other sites
13 godzin temu, Wilczeq napisał:

Zmierzyłem 2 tanim miernikiem odrazu wskazał.. Miernik Czerwony wczoraj kupiony...

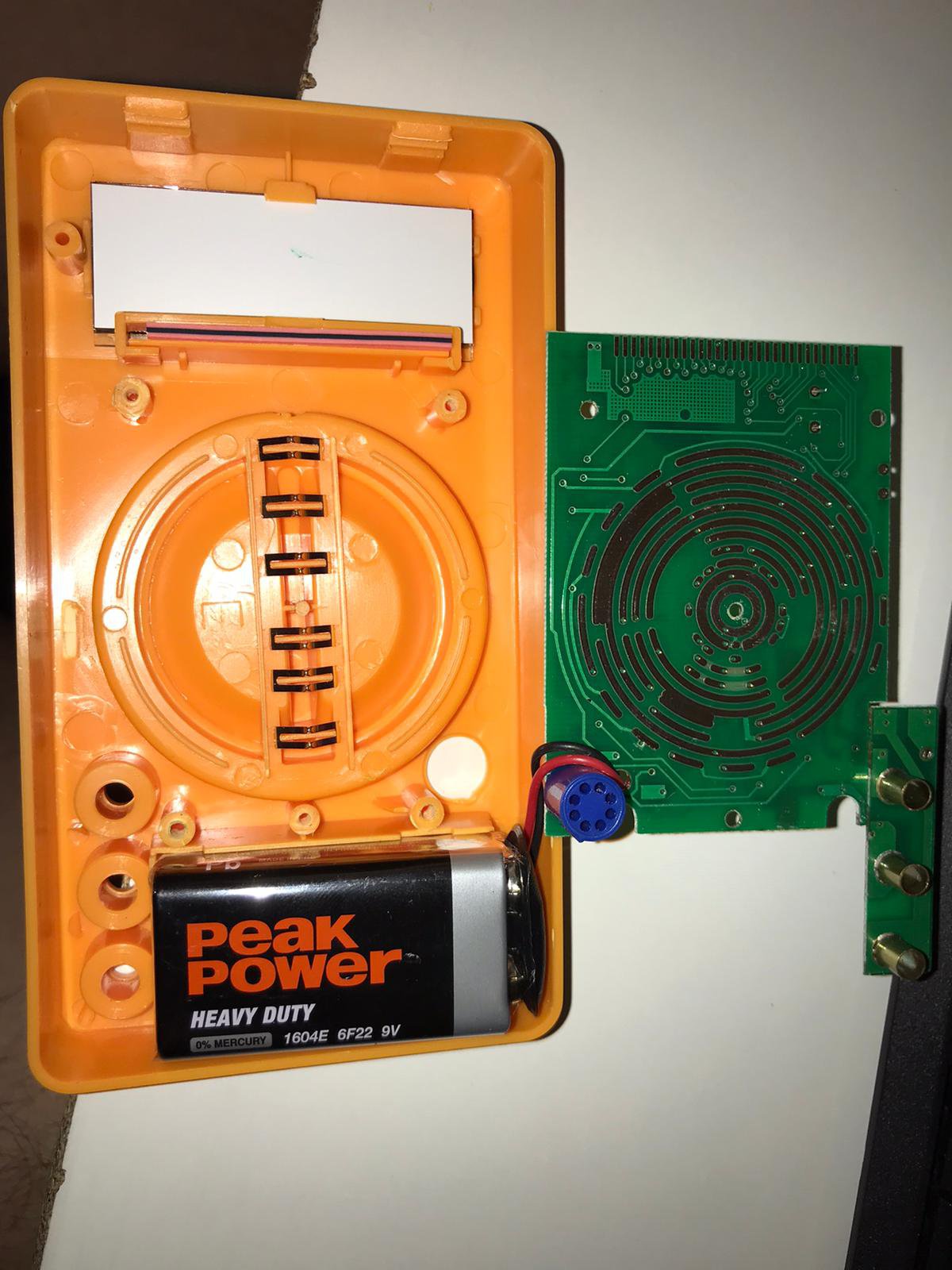

Fajnie że się coś udało, ale to tak nie powinno być. A miernik ciągłości (buzzer) działa bez problemów? Może rozkręć ten miernik i sprawdź czy bezpiecznik jest ok, bo to wygląda jak coś co da się naprawić.

Udostępnij ten post


Link to post
Share on other sites

Zostałem przez Was pośrednio zachęcony do zmierzenia oporu wewnętrznego baterii. Pierwszy wynik przy zastosowaniu opornika 1k dał mi około 41R, a przy drugiej próbie używając opornika 100R omal nie spaliłem baterii. Wątpliwości rozwiało dopiero przeszukanie kilku anglojęzycznych stron. W polskiej części internetu trudno znaleźć takie informacje, ale ostatecznie wyszło na to, że mój pomiar nie odbiega od rzeczywistości. Staram się podejmować inicjatywę, ale po spaleniu bezpiecznika 0,5A i tymczasowym wstawieniu bezpiecznika 8A powinienem ograniczać ryzykowne eksperymenty.

Udostępnij ten post


Link to post
Share on other sites
17 godzin temu, gryszard napisał:

a przy drugiej próbie używając opornika 100R omal nie spaliłem baterii.

A jakie uzyskałeś pomiary i po czym rozpoznałeś że omal nie spaliłeś baterii? Przy 9 V i oporniku 100R prąd nie powinien przekroczyć 9V/100R = 90mA. Istotne jest bardziej aby nie zwierać baterii (choć pomiar prądu przy zwarciu też jest ciekawy).

Udostępnij ten post


Link to post
Share on other sites
4 godziny temu, Gieneq napisał:

A jakie uzyskałeś pomiary i po czym rozpoznałeś że omal nie spaliłeś baterii? Przy 9 V i oporniku 100R prąd nie powinien przekroczyć 9V/100R = 90mA. Istotne jest bardziej aby nie zwierać baterii (choć pomiar prądu przy zwarciu też jest ciekawy).

Zapomniałem, więc zrobiłem to ponownie.

U1 = 6,46V
U2 = 9,64V
R1 = 100,4R
I = 0,064A

Pierwszy sposób: mamy tu dzielnik napięcia, czyli

U1 = U2 * R1 / (R1 + Rw)

po przekształceniu

Rw = U2  * R1 / U1 - R1 = 49,42R

Drugi sposób: z drugiego prawa Kirchoffa, czyli różnica napięć U3 na oporniku Rw wynosi

U3 = U2 - U1 = 3,18V

i ze wzoru na opór mamy

Rw = U3 / I = 49,69R

Wnioskuję zatem, że po poprzednim długim połączeniu spadło nieco napięcie na baterii i wzrósł opór wewnętrzny. A obawiałem się spalenia przez charakterystyczny zapach gorącej baterii, po prostu zamknąłem obwód na zbyt długi czas.


Udostępnij ten post


Link to post
Share on other sites
Dnia 3.07.2020 o 13:09, gryszard napisał:

Wnioskuję zatem, że po poprzednim długim połączeniu spadło nieco napięcie na baterii i wzrósł opór wewnętrzny

Tak, rozładowanie baterii tak się objawia. Baterie 9V mają też stosunkowo małą pojemność, przez co łatwo je rozładować.

Dnia 3.07.2020 o 13:09, gryszard napisał:

A obawiałem się spalenia przez charakterystyczny zapach gorącej baterii, po prostu zamknąłem obwód na zbyt długi czas.

A to ciekawe, wyznaczona wartość prądu jest dość mała. 100mA to może np. pobierać z 5-7 diod świecących, ale przy 9V i 50R nie uzyska się więcej niż 180mA. Więc bateria musi być już trochę mocniej rozładowana.

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

Udało mi się spalić potencjometr. Sprawdzałem opór na stykach i zmieniałem jego wartość. Niestety spowodowałem chyba zwarcie, bo element się rozgrzał na czerwono i poszedł z niego dym.

Stało się tak po podłączeniu baterii i sprawdzaniu napięcia na stykach. Trzeba było to przemyśleć.

Edytowano przez Ediros
  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

@Ediros witam na forum 🙂 Wszystko zależy od tego jak podłączyłeś dokładnie potencjometr - przy "poprawnym" podłączeniu nie powinieneś go raczej spalić. Pamiętasz co i gdzie podłączyłeś? Na pewno podłączyłeś zasilanie do skrajnych wyprowadzeń potencjometru?

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

Nie wiem, czy robię coś źle czy to jest błąd w kursie. Gdy robię doświadczenie z podłączaniem rezystorów do zasilania, proporcje napięcia pokazują mi się inne niż na ilustracjach. Bez rezystora otrzymuję ~9.75V, rezystor 1k ~9.56V a 10k to ~9.24V. Miernik sprawny, ustawiony na 20V. Mierzę we wskazanych miejscach (przy wyjściach rezystora). Z kursu wynika, że brak rezystora powinien dać największy odczyt, 1k najmniejszy a 10k średni. U mnie wychodzi na odwrót 😕

Nieważne, powtórzyłem doświadczenie i proporcje były odpowiednie, mój błąd 😄

Edytowano przez Kuba_
  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

@Kuba_ witam na forum i fajnie, że problem się rozwiązał.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites
