Programowanie uC Atmega16A PU

Pomocna odpowiedź

Od kilku dni męczę się, próbując zaprogramować mój mikrokontroler, w związku z tym, że nigdy wcześniej tego nie robiłem, chciałbym prosić o pomoc w znalezieniu błędu, który uniemożliwia mi przetransferowanie pliku .hex na Atmegę16A.

Używam programatora USBasp, podobnego do tego na obrazku:

http://letsmakerobots.com/files/field_primary_image/usbaspver2.jpg

Programator został podłączony do komputera za pomocą portu USB, komputer widzi, kiedy w terminalu wpisuję komendę lsusb, wyświetla mi się następujący komunikat:

Bus 001 Device 012: ID 16c0:05dc Van Ooijen Technische Informatica shared ID for use with libusb

Programator został podłączony do płytki stykowej, na której umieściłem mikrokontroler przy pomocy kabelków, zgodnie z poniższym schematem:

http://www.atnel.pl/download/blog/ISP_KANDA.jpg

Korzystałem z następującej noty katalogowej:

http://circuits.datasheetdir.com/18/ATMEGA16A-pinout.jpg

Zainstalowałem także niezbędne oprogramowanie, potrzebne do przeprowadzenia tej operacji:

sudo apt-get install gcc-avr avrdude avr-libc binutils-avr

Wpisująć komendę:

sudo avrdude -c usbasp -p atmega16

Nie mając podłączonego programatora otrzymuję:

avrdude: error: could not find USB device with vid=0x16c0 pid=0x5dc vendor='www.fischl.de' product='USBasp'

avrdude done.  Thank you.

Z podłączonym urządzeniem:

avrdude: error: programm enable: target doesn't answer. 1
avrdude: initialization failed, rc=-1
        Double check connections and try again, or use -F to override
        this check.


avrdude done.  Thank you.

Z góry dziękuję za pomoc




Udostępnij ten post


Link to post
Share on other sites

Nie masz podłączonej drugiej masy oraz avcc, reset puść przez rezystor do +5V

Udostępnij ten post


Link to post
Share on other sites

Podłączyłem drugą masę i AVCC, zastosowałem także rezystor, jednak układ cały czas odmawia współpracy



Udostępnij ten post


Link to post
Share on other sites

Na 100% dobrze masz podłączone MISO, MOSI, SCK itp. z programatorem do odpowiednich wejść? Sprawdzałeś miernikiem na płytce czy + to napewno + i czy jest 5V pomiędzy Vcc a GND?

Udostępnij ten post


Link to post
Share on other sites

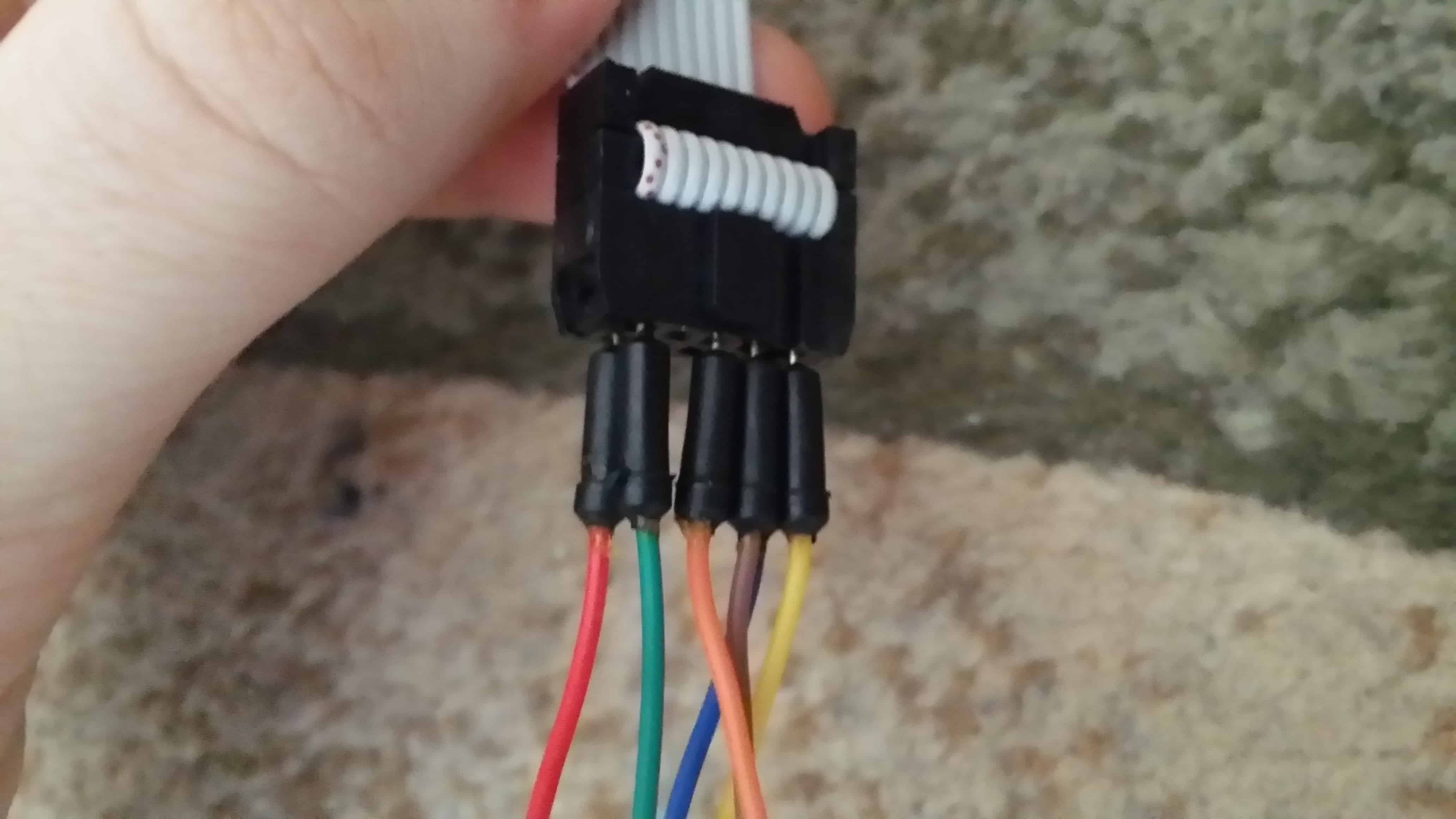

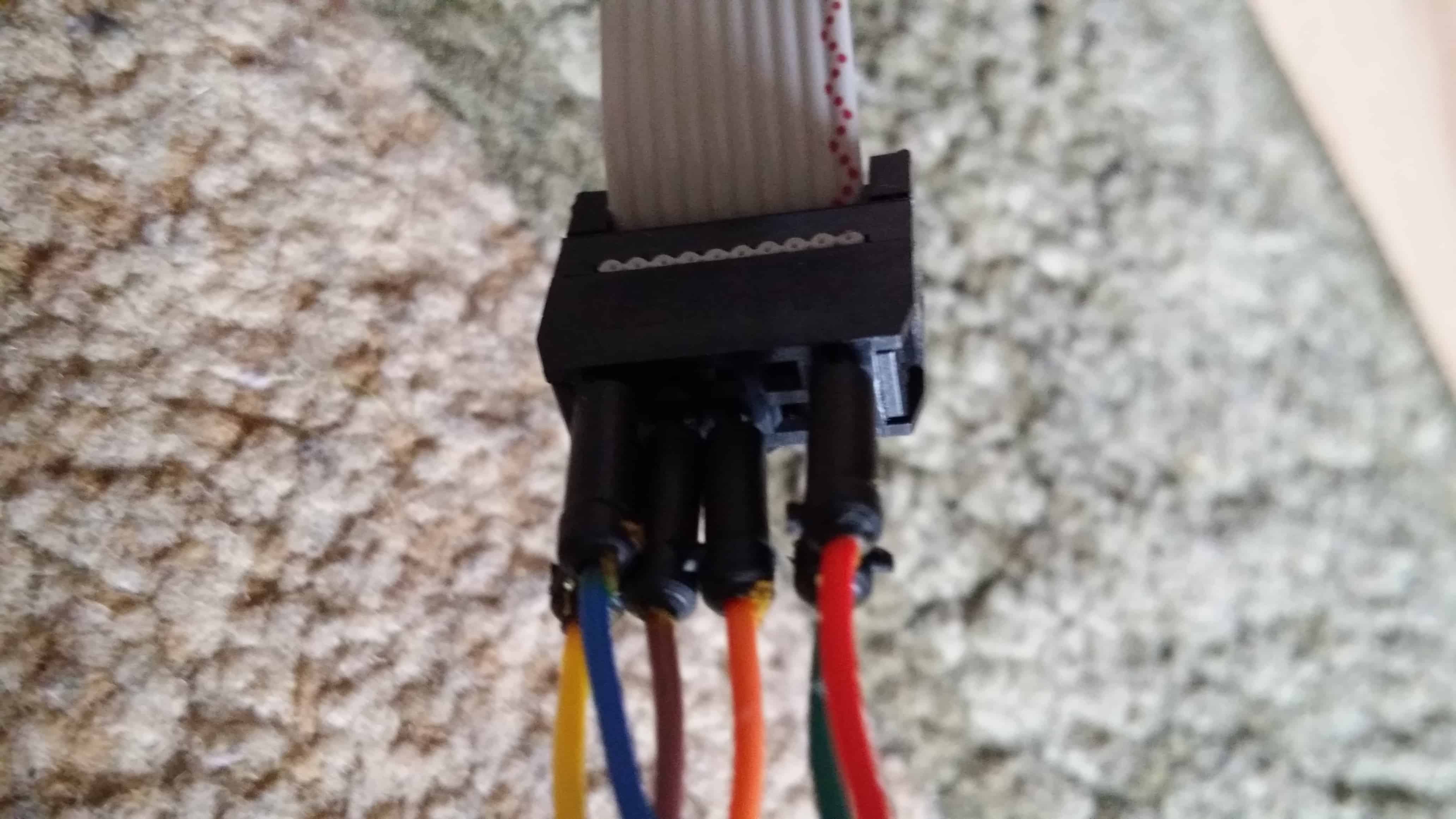

Korzystam z dziesięcio-pinowego złącza kanda, zamieściłem obrazek w załączniku.

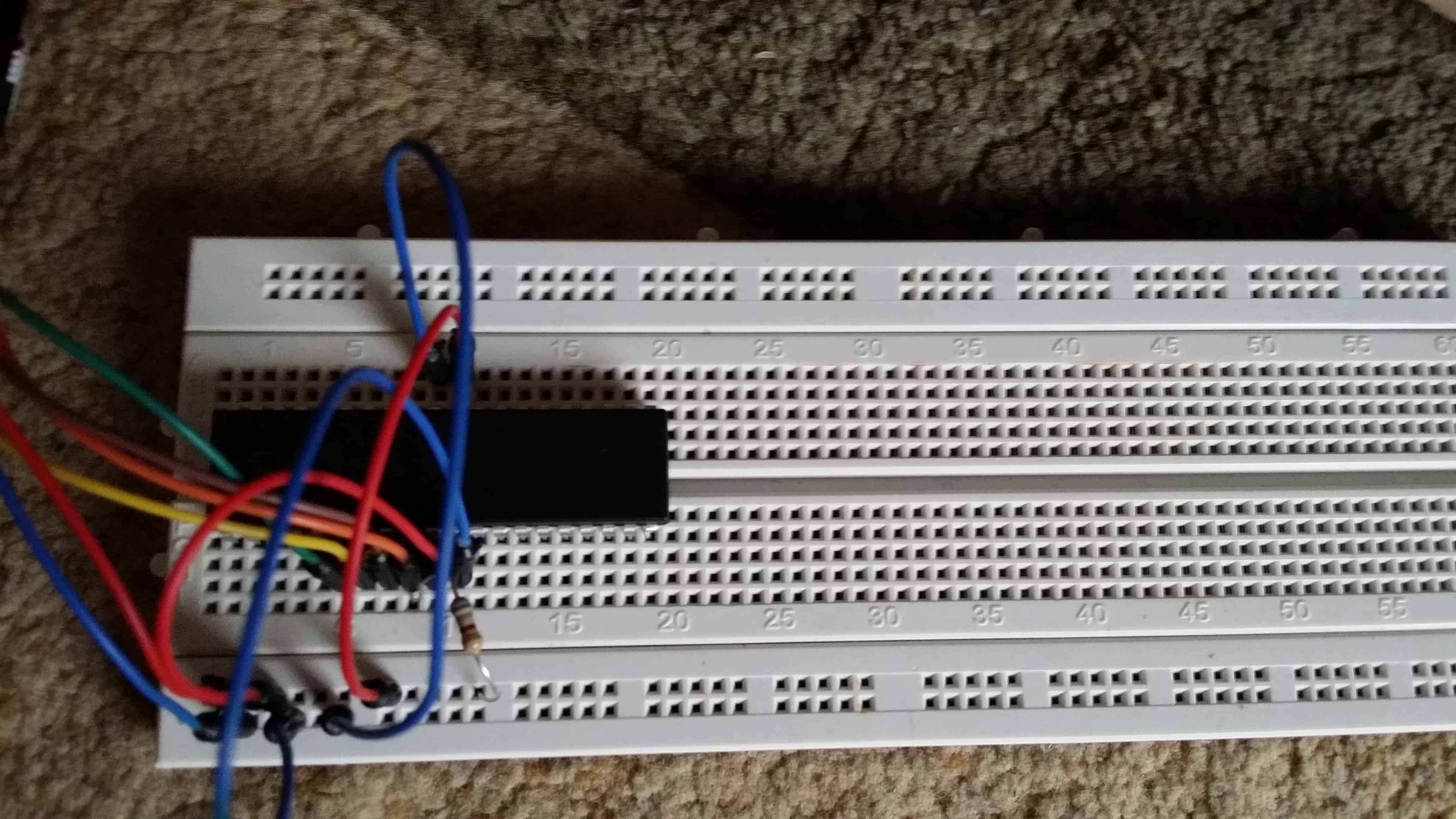

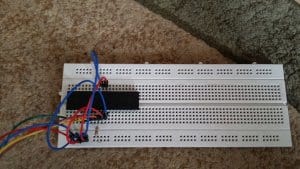

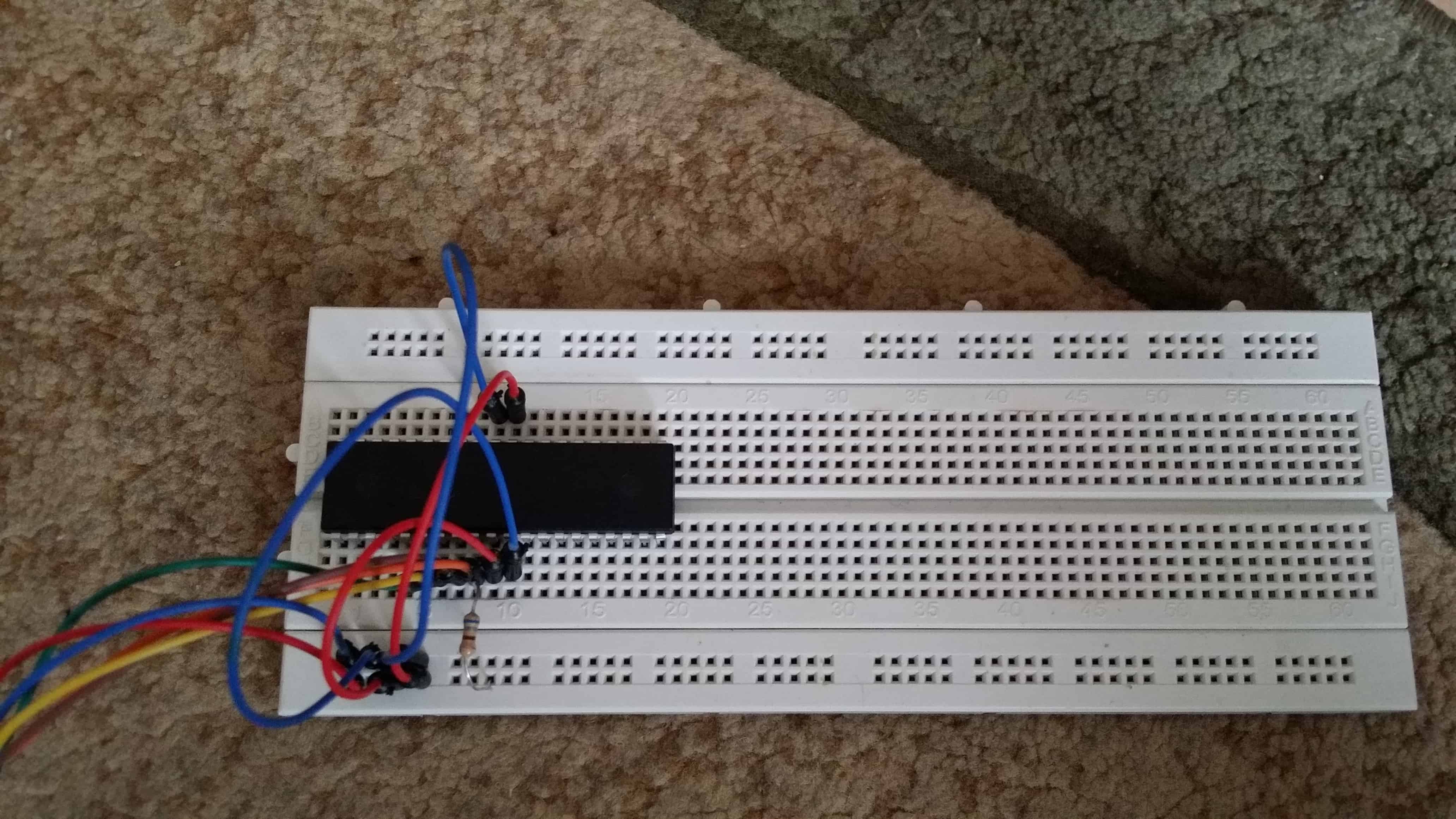

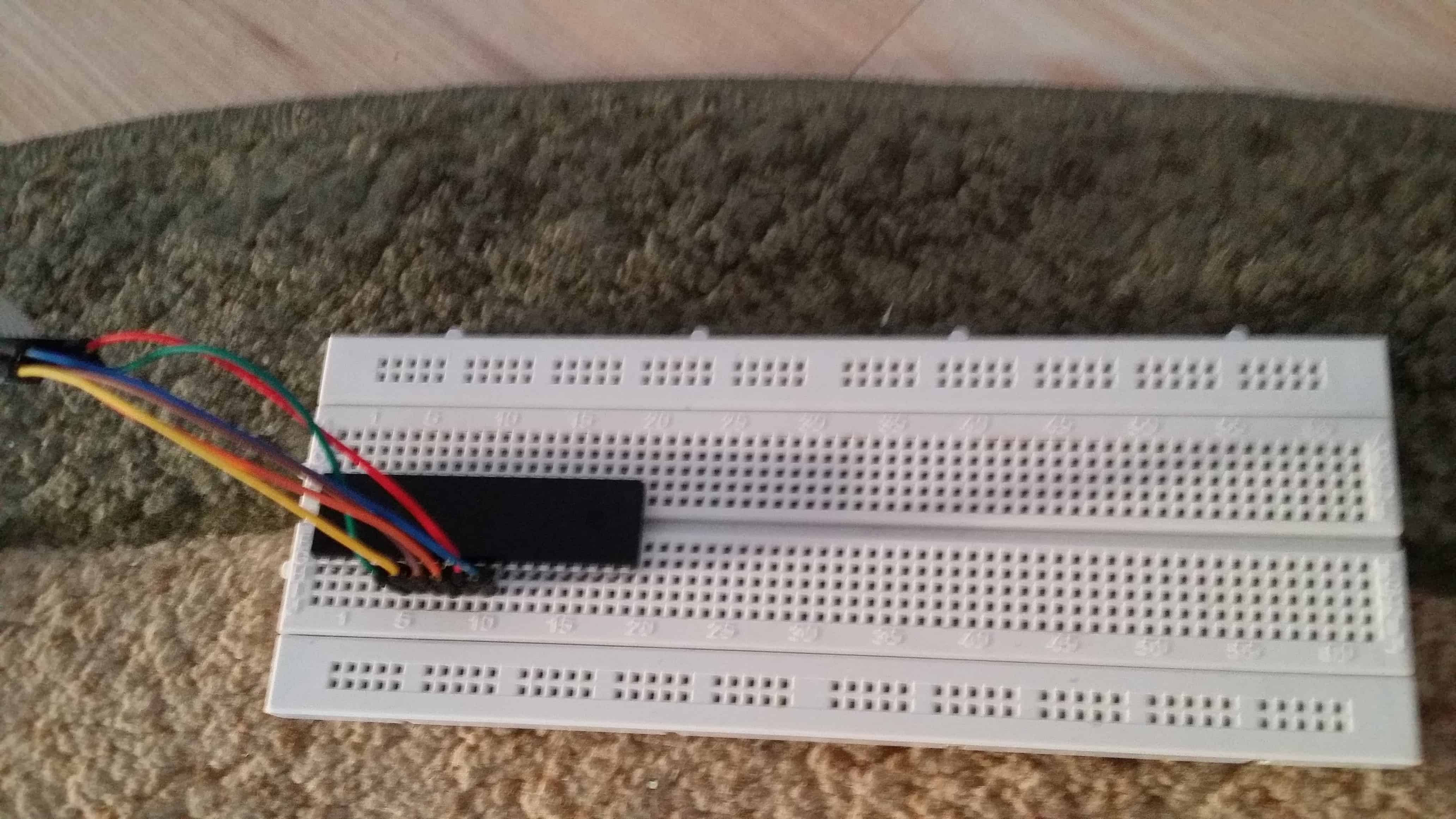

Podłączyłem wszystko korzystając z poniższego obrazka:


zgodnie z notą katalogową:

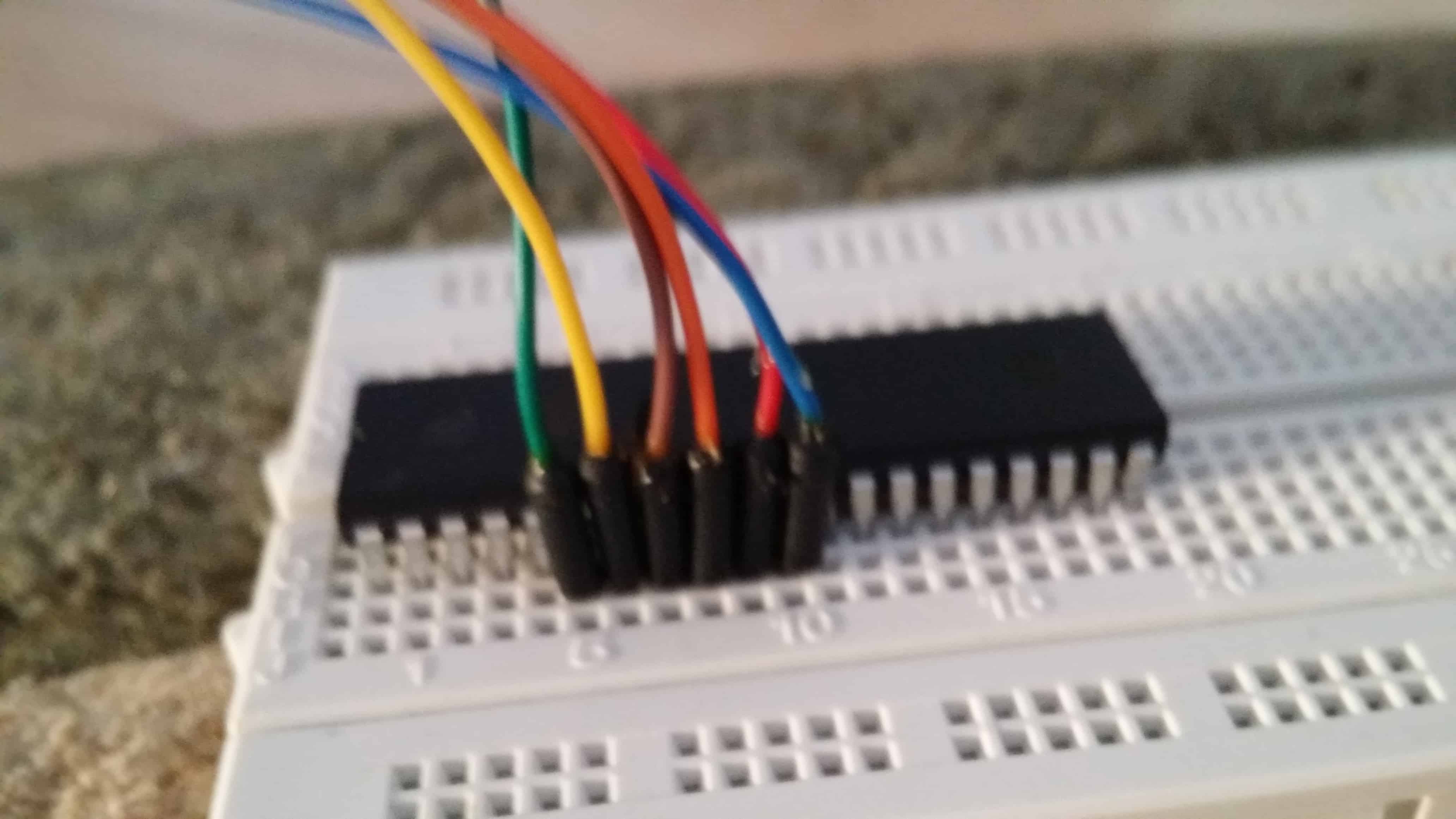

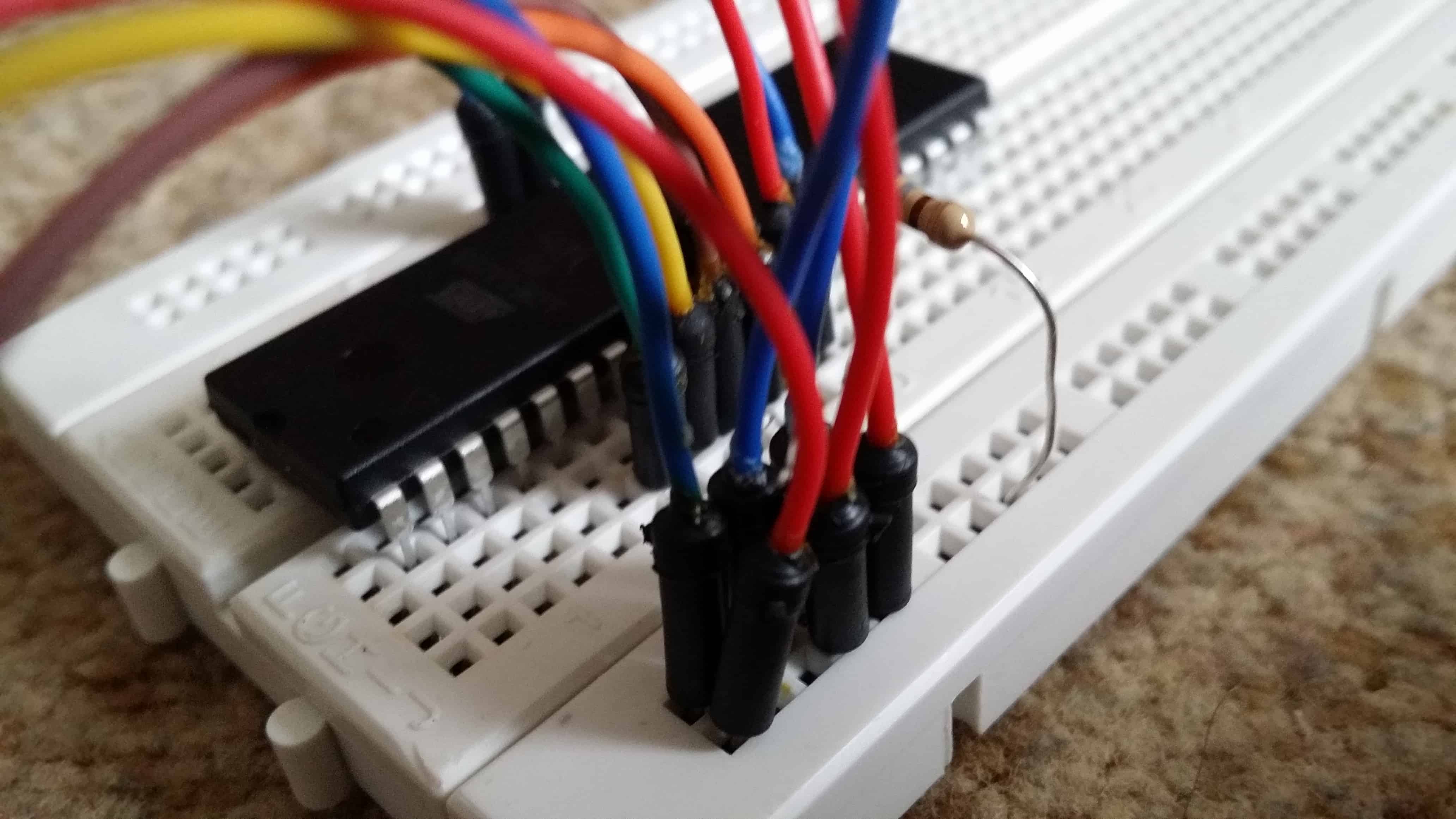

tak więc w moim przypadku, MOSI to kabel zielony, MISO żółty, SCK brązowy, RST pomarańczowy, VCC czerwony, a GND niebieski, sprawdzałem 5 razy, moim zdaniem, wszystkie kable zostały podłączone prawidłowo. Zamieniłem plus z minusem na płytce stykowej, jednak nie spowodowało to żadnej zmiany. Niestety nie mam miernika, żeby sprawdzić, czy rzeczywiście napięcie nie panuje, jednakże skoro komputer widzi programator a nie widzi kontrolera to skutek wydaje się oczywisty.

__________

Komentarz dodany przez: Sabre




Udostępnij ten post


Link to post
Share on other sites

Samo zmienienie + z GND nic nie da jeśli pomyliłeś strony wtyczki i np MOSI itp masz wpięte do masy z programatora (chociaz jak na szybko zerknąłem chyba podłączenie jest poprawne). Wyposaż się w jakiś miernik, najtańszy kupisz za 15 zł, a jest to niezbędne narzędzie każdego nawet początkującego elektronika, możesz zawsze wziąc leda z rezystorem zeby sprawdzić czy napięcie dochodzi poprawnie, warto też sprawdzić czy nie ma nigdzie przerwy czy zwarcia, same stykówki nieraz potrafią wyczyniać różne cuda

Udostępnij ten post


Link to post
Share on other sites

Dokładnie - miernik w dłoń i jazda. Przepikaj wszystkie połączenia od pinu w programatorze, do pinu w programowanej Atmedze (dotykaj samych nóżek, bo sama płytka stykowa może nie styka najlepiej).

Udostępnij ten post


Link to post
Share on other sites

Załatwię jutro ten miernik, jednakże wydaje mi się, że prawdopodobieństwo, że coś z płytką jest nie tak jest dużo mniejsze niż to, że sam coś źle zrobiłem, a oprogramowanie, napewno wszystko co zrobiłem, zostało wykonane poprawnie? Nie instalowałem żadnych sterowników ani do mikrokontrolera, ani do programatora, gdyż znalazłem informację, że avrdude wspomaga usbasp.

Udostępnij ten post


Link to post
Share on other sites

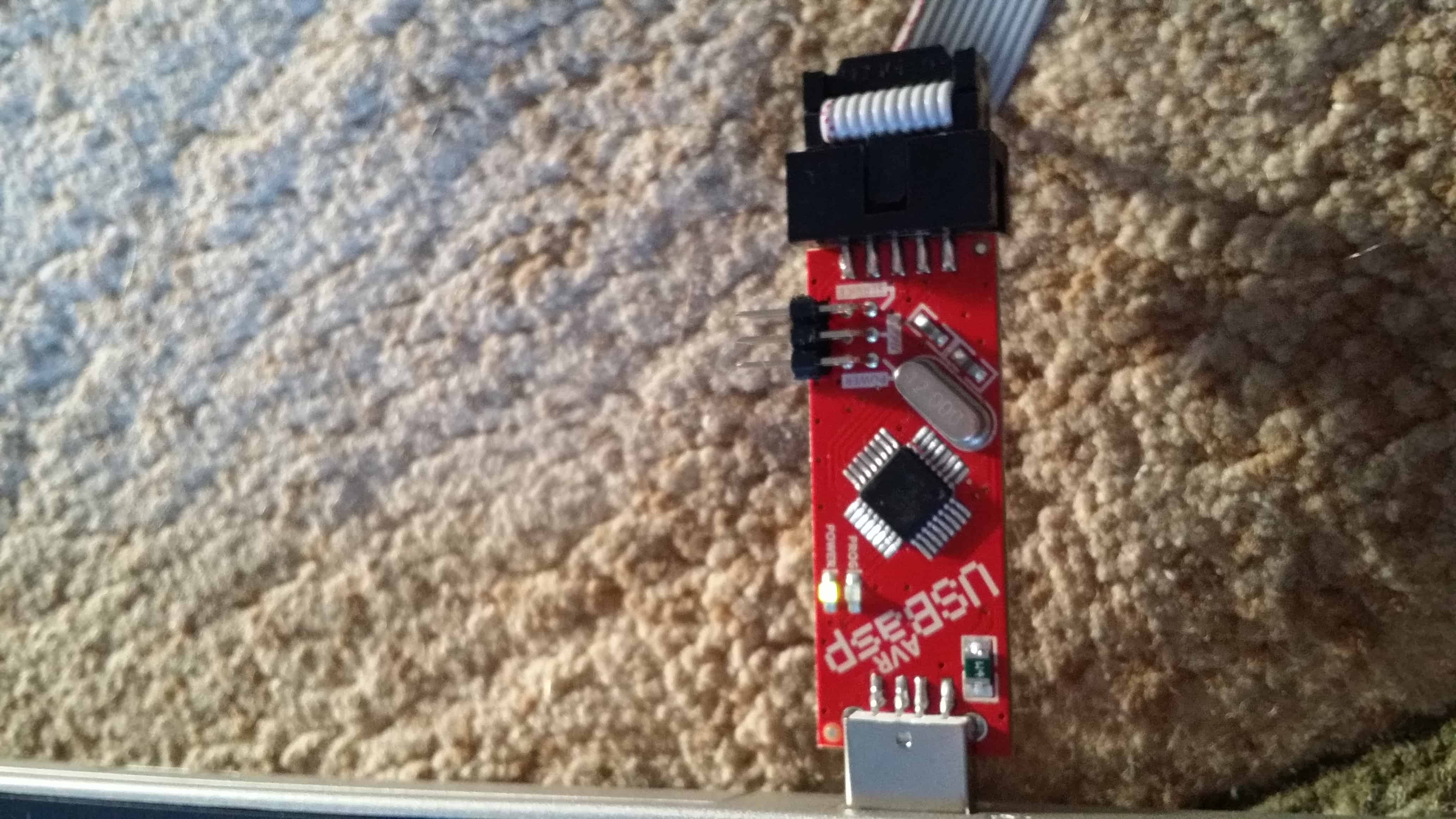

Jaka role odgrywają te wystające piny w programatorze? Możliwe, ze jedna z nich to doprowadzanie zasilania z programatora do układu.
