Kurs elektroniki - #7 - tranzystory w praktyce

Pomocna odpowiedź

NetJaro, nie widać tu gdzie wchodzi zasilanie ani w którym miejscu wpinasz multimetr.

Masz rację, wrzucam tutaj dokładniejsze zdjęcia i opis.

uklad.jpg - zdjęcie całego okładu, + i - z baterii 9V (z zestawu)

pomiar_1.jpg - minus multimetru do baterii, plus LED na minusie

Pomiar: 7.5mA

pomiar_2.jpg - minus multimetru do baterii, plus do nóżki rezystora 10k na minusie

Pomiar: 7.5mA (taki sam jak pomiar_1.jpg)

pomiar_3.jpg - minus multimetru do baterii, plus do rezystora 1k przy tranzystorze

Pomiar: 0.00mA

pomiar _4.jpg - minus multimetru do baterii, plus do rezystora 10k przy tranzystorze

Pomiar: 0.00ma (gdy ustawiam czułość multimetru na maksymalną (200uA) to pokazuje 0.01, ale to chyba coś "błądzącego").

[ Dodano: 13-12-2015, 16:59 ]

O! Zauważyłem, że pomiary są możliwe gdy zamienię plus z minusem na multimetrze - czyli jak plus multimetru dałem do plusa baterii, a minusem multimetru przykładałem do rezystorów.

Wtedy wychodzi mi:

Uce = 33.0mV

Ube = 0.733mV

Ic = 7.58mA

Ib = 0.9mA

Może ktoś mi wytłumaczyć czemu zamiana biegunowości pomogła?

Udostępnij ten post


Link to post
Share on other sites

Hej

Ja bym poprawił dwie drobnostki

a w przewodach zaczyna płynąć niebezpieczne 230V

Na " a w przewodach zaczyna płynąć prąd przy niebezpiecznym napięciu 230V"

zaś sam buzzer jest zasilany przez tranzystor

Na "zaś sam buzzer jest zasilany poprzez tranzystor"

W przypadku sterowania odbiornikiem poprzez tranzystor PNP może pojawić się pewna pułapka. Jeśli nasz układ zasilimy przykładowo 12V, układem sterującym będzie Arduino Pro Mini zasilane poprzez pin RAW a odbiornikiem sterowanym poprzez tranzystor będzie wiatrak to bez względu na poziom logiczny na pinie sterującym tranzystor powinien przewodzić.

Może warto też dodać też wzmiankę o sterowaniu przekaźnikami i diodzie zabezpieczającej tranzystor.

Udostępnij ten post


Link to post
Share on other sites

NetJaro, chyba musisz poczytać jak poprawnie multimetr 😃

Z tego co rozumiem, mam wrażenie, że wpinasz go równolegle w układ, a powinien iść szeregowo. Może się mylę. W pierwszych dwóch pomiarach mierzysz prąd idący przez cały układ, dlatego masz takie same wyniki. Spójrz na schemacie gdzie powinien iść w szereg multimetr

Udostępnij ten post


Link to post
Share on other sites

Treker, z tego z zestawu (DT-830B)

mosi2, hm, sprawdzę to 😃 zawsze się mierzy szeregowo?

Udostępnij ten post


Link to post
Share on other sites

Napięcie równolegle, prąd szeregowo. Na logikę - jeśli chcesz zmierzyć napięcie, czyli różnicę potencjału, to mierzysz na określonym odcinku, zakładając zaciski multimetru w dwóch punktach pomiędzy którymi mierzysz napięcie - wpinasz równolegle. Jak mierzysz prąd, czyli przepływ ładunku elektrycznego, to żeby go zmierzyć, musi przepłynąć przez multimetr - wpinasz szeregowo.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

mosi2, dzięki, w takim razie takie podłączenie jak na zdjęciu poniżej jest prawidłowe? Czarny przewód do minusa baterii, a czerwony do rezystora. Jeszcze pytanko dodatkowe 😉 Czemu gdy podłączę miernik z drugiej strony rezystora, dioda zaczyna świecić na inny kolor?


Udostępnij ten post


Link to post
Share on other sites

Bo amperomierz to bocznik (rezystor o baaaardzo małej oporności) przez który idzie prąd i przyłożony do niego woltomierz mierzący spadek napięcia. Dalej już prawo ohma.

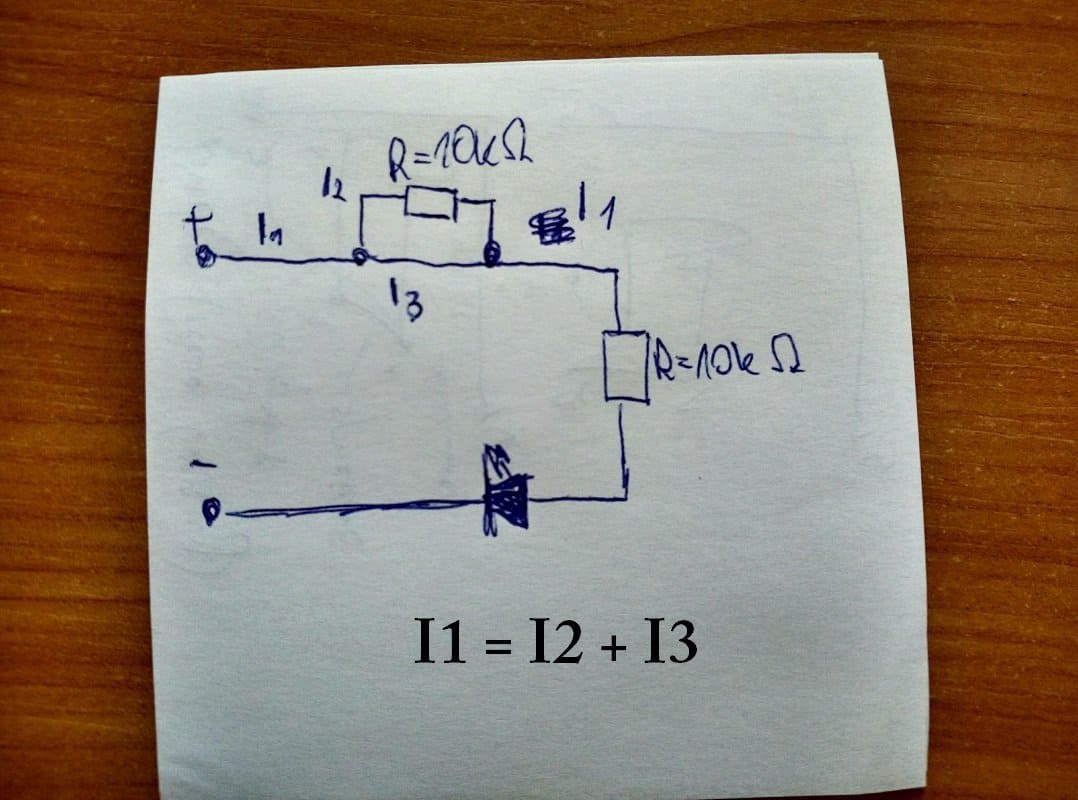

Zadanie domowe - policz sobie jaka jest rezystancja wypadkowa gdy do rezystora w układzie dołączysz równolegle drugi, ale 0.1 Ohm

Udostępnij ten post


Link to post
Share on other sites
Zadanie domowe - policz sobie jaka jest rezystancja wypadkowa gdy do rezystora w układzie dołączysz równolegle drugi, ale 0.1 Ohm

Łączyłem już rezystory (kurs zaliczony 😉 ) - jutro kończę wczesniej pracę i dalej uczę się praktyki pomiarów. Jutro przyjdzie też do mnie zestaw do Arduino i wybieram się do sklepu elektrycznego po więcej zabawek 🙂 Dzięki wielkie za cierpliwość!

Udostępnij ten post


Link to post
Share on other sites

To nie wiem, jak zaliczyłeś kurs nie rozumiejąc działania miernika 🤣

Udostępnij ten post


Link to post
Share on other sites

Mierząc natężenie zawsze przykładem minus do minusie na baterii a plus odpowiednio do płytki.. Tak się nauczyłem i nie myślałem że to szeregowo jest 🙂 dopiero przy tranzystorze PNP nie działało bo musiałem zrobić odwrotnie, czyli plus multimetru do plusa baterii i minusem do płytki stykowej.. Czyli na trabzystorach PNP jest odwrotna biegunowosc?

Udostępnij ten post


Link to post
Share on other sites

yyy nie ma podziału na plus i minus z tego co wiem, ale jak wpinasz multimetr w szereg przy samej baterii, to mierzysz sumę prądów płynących z baterii, więc za każdym razem zmierzysz prąd całego układu

zrób tak, żeby każdy element z każdym był połączony krótkim przewodem. Gdy wypniesz przewód i w miejsce jego końców (zamiast niego) przyłożysz sondy multimetru, to mierzysz prąd który przechodziłby przez ten przewód, bo zamiast tego idzie przez multimetr.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

mosi2, super ćwiczenie! Dziękuję, dzięki temu już to pojąłem prawidłowo 😃 Kolejne pytanie.. (oj macie się ze mną..):

Tranzystor PNP. Podłączyłem pod bazę potencjometr {0-5kOm} z zestawu.

Czyli pod bazę był rezystor 10kOm + potencjometr, czyli maksymalny opór jaki mogłem dać na bazę to 15kOm.

Dlaczego potencjometrem, przy maksymalnym ustawieniu rezystancji (5kOM) byłem w stanie wyłączyć diodę?

A gdy podłączyłem szeregowo dwa rezystory 10kOm (czyli rezystancja w sumie 20kOm) dioda dalej świeciła?

Wiem, że na napięcie na kolektorze jest zależne od napięcia od bazy, ale w bazie, nawet gdy miałem rezystor + 5kOm (z potencjometru) ciągle było napięcie.

Udostępnij ten post


Link to post
Share on other sites

NetJaro, potencjometr nie działa jak rezystor

Jak podpiąłeś każdą z 3 nóżek potencjometru?

Potencjometr działa bardziej jak dzielnik napięć z regulowanym stosunkiem podziału - wybierasz wskazówką, jaka będzie rezystancja na lewo od niej i na prawo, gdzie suma obu jest równa rezystancji potencjometru. Jeśli chcesz uzyskać rezystor nastawny, musisz zewrzeć środkowy pin z jednym ze skrajnych (przynajmniej tak mnie zawsze uczono). A swoją drogą, to złóż sobie na stykówce oba układy (dwa rezystory, a obok rezystor i potencjometr) i zmierz omomierzem rezystancję pomiędzy ich końcami.

Udostępnij ten post


Link to post
Share on other sites
