Kurs elektroniki - #7 - tranzystory w praktyce

Pomocna odpowiedź

Hmm ja bym powiedział, że coś jest nie tak z Uce. Tranzystor powinien być w stanie nasycenia i wg datasheeta (https://www.onsemi.com/pub/Collateral/BC556B-D.PDF) przy prądzie bazy prawie -1mA i kolektora -5mA powinieneś mieć napięcie Uce=-0.1V.

Jesteś pewien, że zmierzyłeś to napięcie (tzn. Uce) poprawnie?

Udostępnij ten post


Link to post
Share on other sites

Witajcie. Przede wszystkim chciałbym podziękować za ten świetny kurs podstaw elektroniki. Jest świetnie zoptymalizowany pod kątem całkowicie początkującego, "zielonego" adepta 😉 Mam pytanie co do tranzystorów MOSFET. Próbowałem podłączać je analogicznie do tranzystorów pnp jak i npn, zaówno z rezystancją na bramce jak i bez niej. Za każdym razem dioda świeciła niezależnie od wysterowania bramki. Czy faktycznie w tym zakresie i na tym poziomie kursu ten rodzaj tranzystora nie ma zastosowania?

Udostępnij ten post


Link to post
Share on other sites
Za każdym razem dioda świeciła niezależnie od wysterowania bramki.

W jaki sposób sterowałeś bramką tranzystora? Poprzez mikrokontroler? Jaki to był typ MOSFET-a (z kanałem N czy P)?

Udostępnij ten post


Link to post
Share on other sites

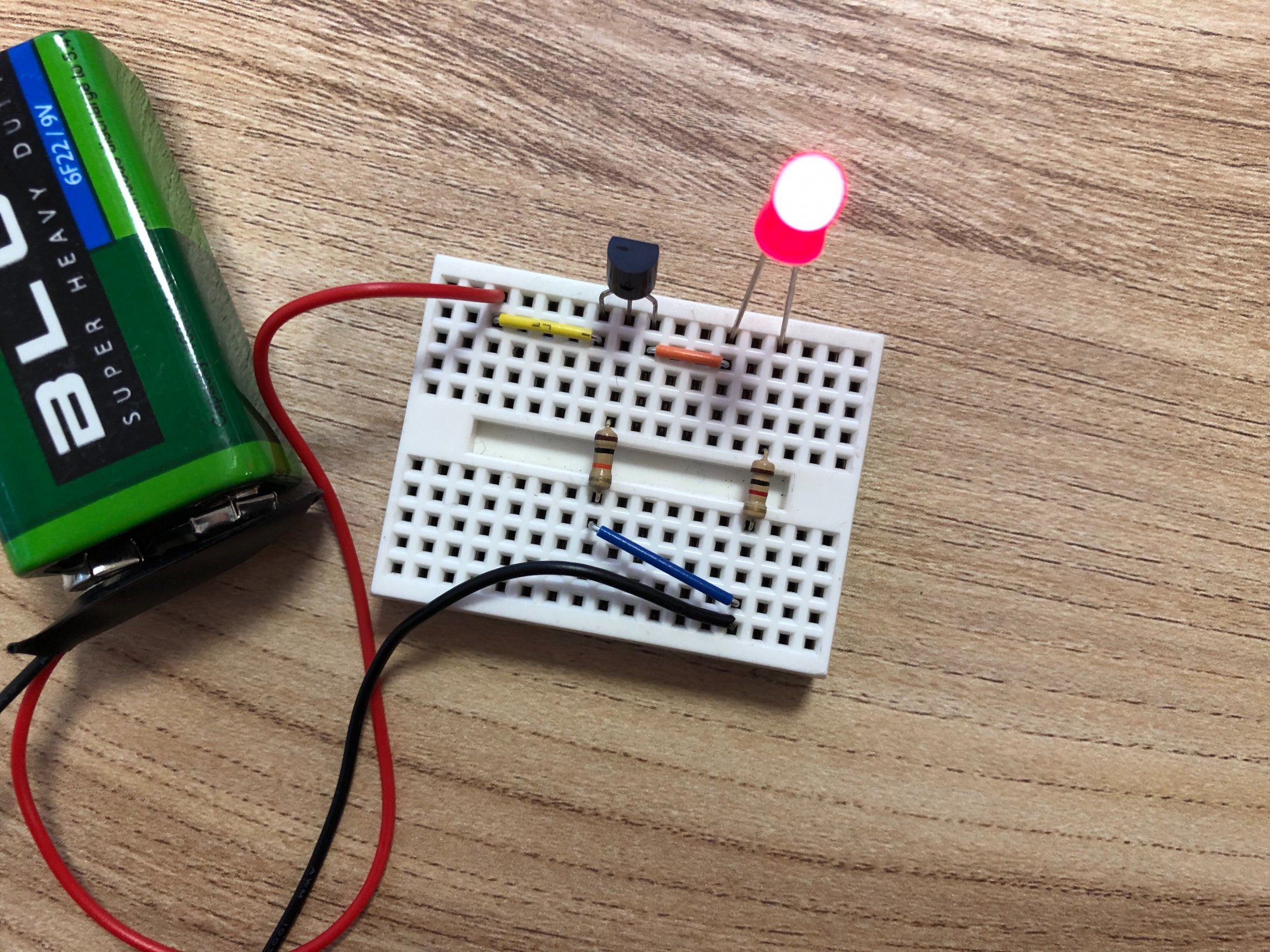

Był to tranzystor BS170 (w opisie jest że to z kanałem typu n) dołączony do zestawu, sterowałem go podając napięcie bezpośrednio na bramkę z baterii, a także przez rezystor 1kilo i 10 kilo.

Udostępnij ten post


Link to post
Share on other sites

A miałeś jakiś rezystor pull-down (łączący bramkę z masą)?

Bramka MOSFETa ma pojemność, więc samo dołączanie i odłączanie zasilania jej nie rozładuje.

Udostępnij ten post


Link to post
Share on other sites

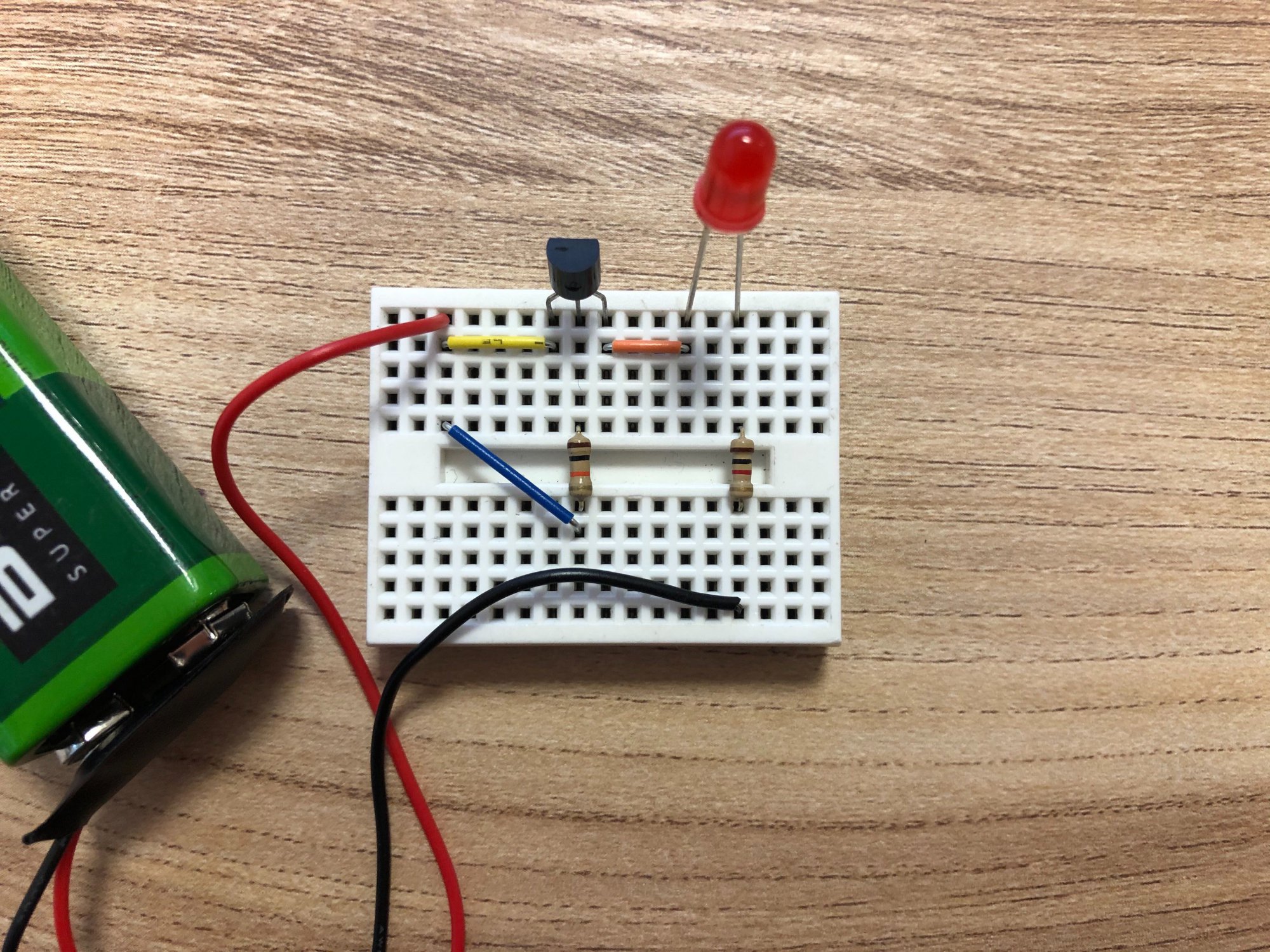

Nie wiem czy to się nazywa pull down, ale zuważyłem pewną prawidłowość. Faktycznie łącząc bramkę poprzez rezystor z masą wywołuję gaśnięcie diody - ale tylko raz. Aby zaświeciła ponownie muszę tym razem podpiąć bramkę pod potencjał dodatni. Wiem że to tak nie jest, ale przypomina mi to trochę działanie tyrystora - wystarczy impuls i już przewodzi.

Udostępnij ten post


Link to post
Share on other sites

Tak jak napisałem, bramka ma pojemność, więc żeby włączyć lub wyłączyć tranzystor MOSFET musisz ją odpowiednio naładować lub rozładować.

Udostępnij ten post


Link to post
Share on other sites
Hmm ja bym powiedział, że coś jest nie tak z Uce. Tranzystor powinien być w stanie nasycenia i wg datasheeta (https://www.onsemi.com/pub/Collateral/BC556B-D.PDF) przy prądzie bazy prawie -1mA i kolektora -5mA powinieneś mieć napięcie Uce=-0.1V.

Jesteś pewien, że zmierzyłeś to napięcie (tzn. Uce) poprawnie?

Ha! Miałeś rację @Lukaszm! 🙂

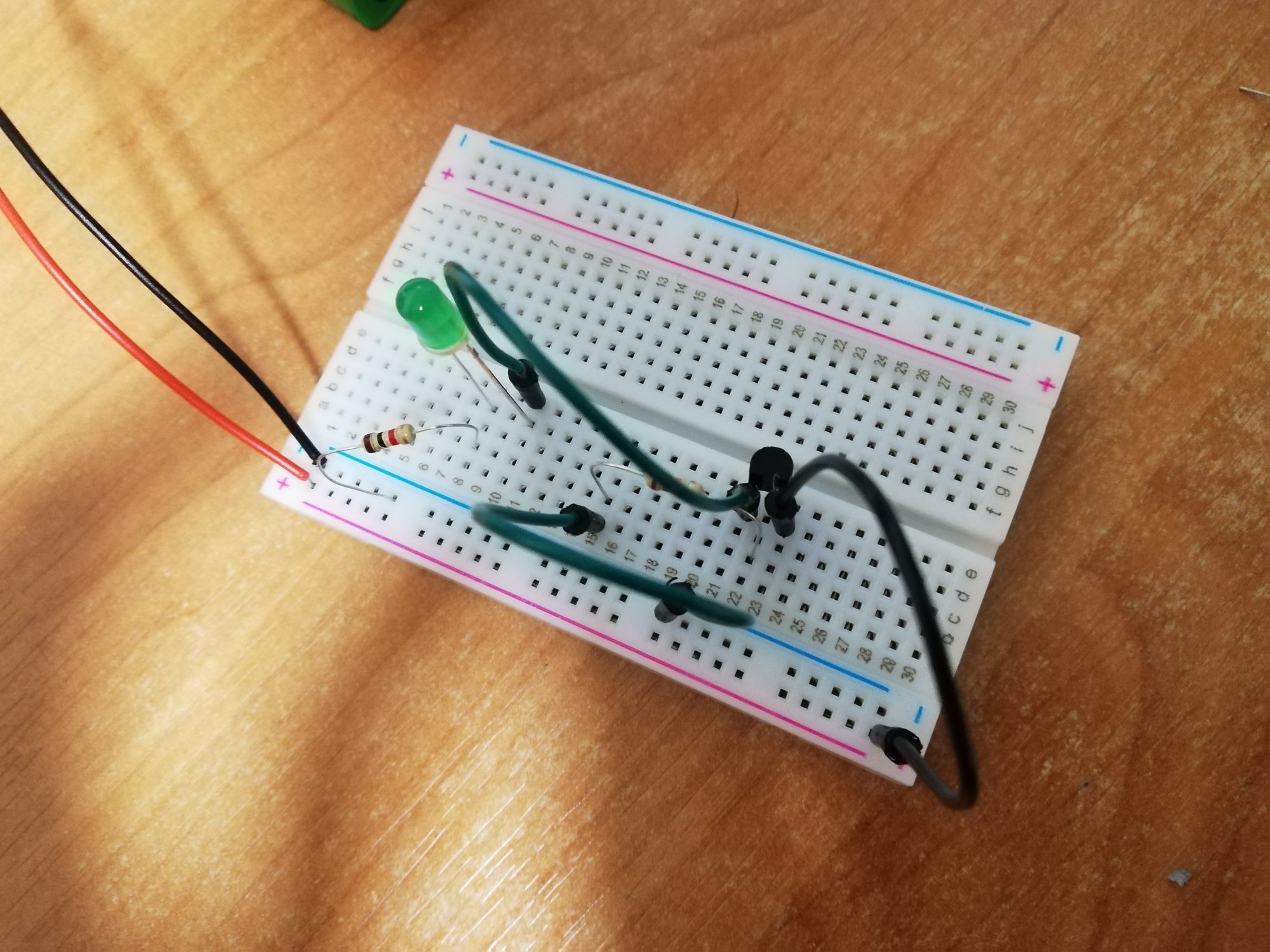

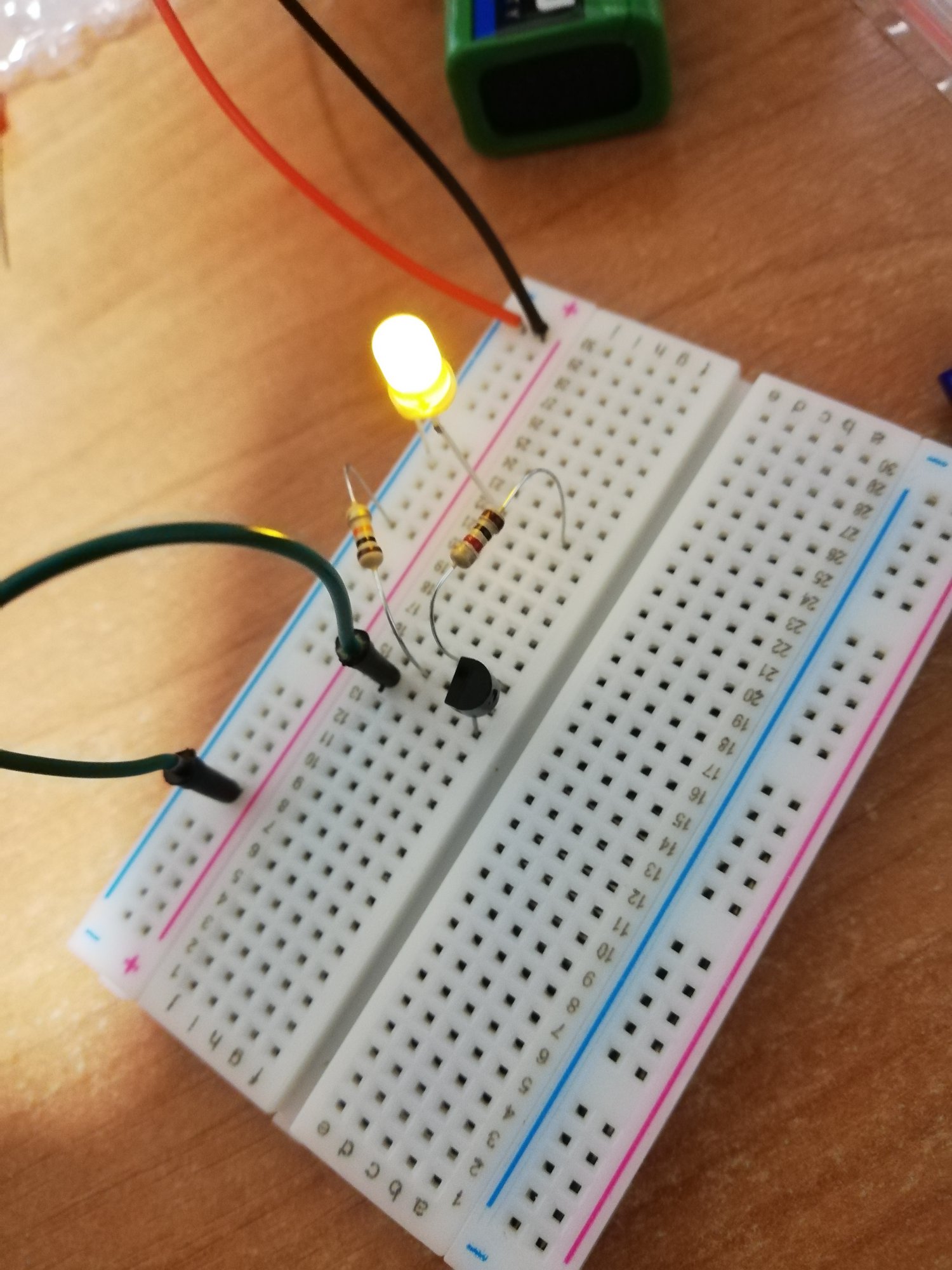

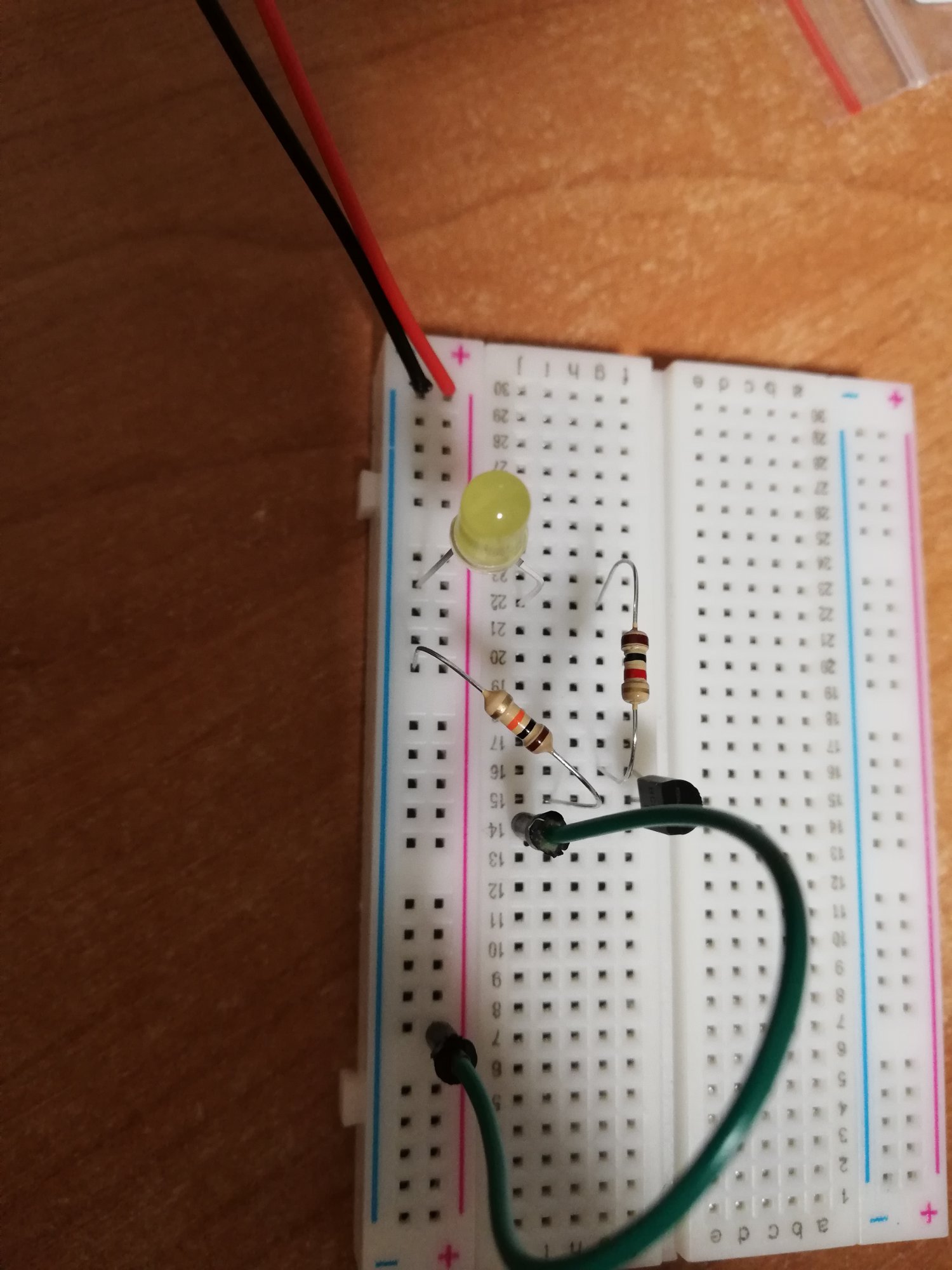

Krótka wersja: odwrotnie podłączyłem do układu tranzystor - kolektor i emiter zamienione były miejscami (kolektor podłączony do Vcc a emiter przez rezystor i diodę do masy). Wystarczyło wpiąć odwrotnie tranzystor do układu i wartości pomiarów wyszły następujące:

Uce = ~38 mV

Ube = 0.73V

Ic = 6.45 mA

Ib = 0.84 mA

tak więc chyba trochę lepsze niż poprzednio 😉

Długa wersja:

Na początku zaznaczę tylko, że jestem zupełnie zielony w sprawach elektroniki. Co nie powinno dziwić. W końcu dlatego uczę się tego kursu 😉

Składając układ z przykładu na początku tej lekcji zasugerowałem się rysunkiem:

Odczytałem z niego, że jak patrzę z góry na tranzystor, to żeby nóżka kolektora była jakby pierwsza od góry, to muszę tranzystor obrócić tak, by płaska część obudowy była po lewej stronie. Pokrywa się to z pionową linią na symbolu tranzystora na tym rysunku i na schemacie, który jest poniżej tego rysunku w kursie.

Idąc dalej tym tokiem: jak zobaczyłem rysunek "KLUCZ NPN/KLUCZ PNP" (zaraz nad treścią zadania 7.1), to pomyślałem, że tranzystor PNP ma zamienione kolejnością nóżki i mam go wetknąć do układu tak, żeby płaska strona obudowy odpowiadała znowu pionowej kresce na symbolu tranzystora. W końcu symbole tranzystora na obu panelach wyglądają tak samo, tylko mają zamienione miejscami emiter i kolektor 😃

Jak się okazało kolejność nóżek w tranzystorze jest zawsze taka sama! Zaś pionowa kreska symbolu tranzystora nie jest skorelowana z płaską częścią obudowy...

😳

Udostępnij ten post


Link to post
Share on other sites
tak, żeby płaska strona obudowy odpowiadała znowu pionowej kresce na symbolu diody. W końcu symbole diody na obu panelach wyglądają tak samo, tylko mają zamienione miejscami emiter i kolektor. Jak się okazało kolejność nóżek w tranzystorze jest zawsze taka sama! Zaś pionowa kreska symbolu diody nie jest skorelowana z płaską częścią obudowy...

O którym symbolu diody piszesz 🙂?

Udostępnij ten post


Link to post
Share on other sites
O którym symbolu diody piszesz 🙂?

OMG! 😳 Przepraszam, chodziło oczywiście o tranzystor 😉 Chyba już przysypiałem - stad pomyłka. W każdym razie już poprawiłem.

Dzięki Treker!

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Witam. Nie rozumiem pewnej rzeczy. W artykule pojawia się: "Emiter służy do tego, aby emitować (stąd nazwa) nośniki ładunku elektrycznego wgłąb struktury tranzystora. Tutaj są to elektrony (które mają ładunek ujemny).", a dalej "w tranzystorach npn (jak ten, omówiony wcześniej) z emitera wylatują elektrony, a do bazy przykładamy napięcie dodatnie względem niego.". Są to dwa sprzeczne zdania. Jak należy to rozumieć?

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Kubaluk252, witam na forum!

Faktycznie brzmi to dwuznacznie, dziękuję za zgłoszenie - poprawimy przy najbliższej okazji, aby było to łatwiejsze w zrozumieniu 😉

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Witam,
Na wstępie serdeczne dzięki za kurs, bo odrodził we mnie chęć do nauki i eksperymentów 😉

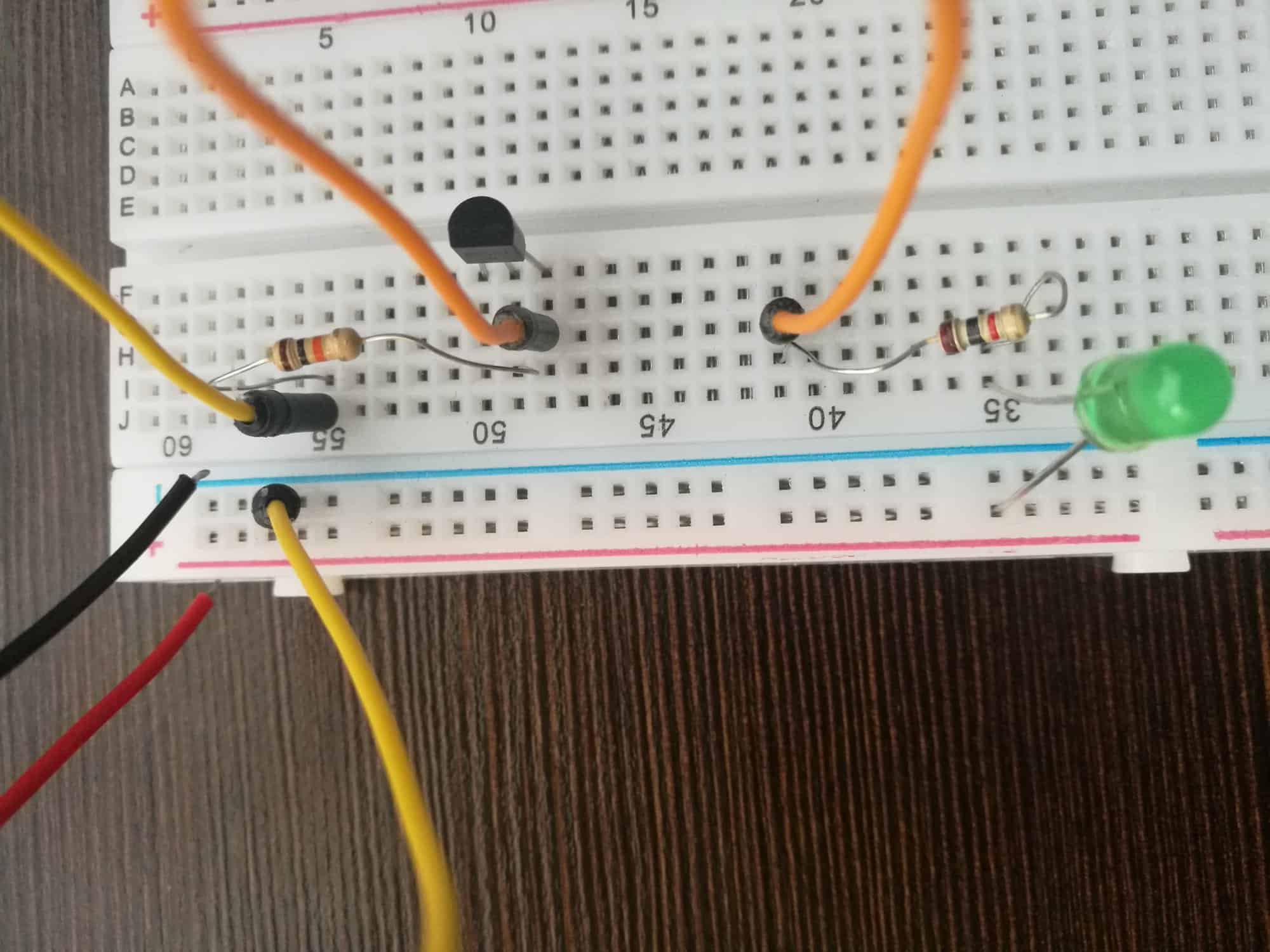

Zrobiłem sobie układ jak na schemacie:

3 rezystory szeregowe regulują prąd bazy.

W trakcie testów otrzymałem dla podłączonej tylko jednej odnogi LED(LED1) napięcia w [V]:


dla obu Ic podskoczyło do 45mA, a jak jeszcze dołączyłem 3 diodę (w ten sam sposób) to do 52mA.

Czyli chyba wszystko jest w porządku, małym prądem włączam elementy z zapotrzebowaniem na duży prąd (diody 'brały' po jakieś 12,5mA i brzęczyk 20mA).

Wiersze 1 i 2 to stan nasycenia, czyli tranzystor przepuszcza taki prąd jaki układ potrzebuje, ponieważ ciągle jestem poniżej jego współczynnika wzmocnienia, tak?

Wiersz 4 pasowałby mi do stanu aktywnego tranzystora wzmocnienie (18,5/0,16) 116 wg. dokumentacji hfe=160, ale teraz jak mierzę ponownie to mam czasami wiersz 3 czyli wyższe Uce i piszczący buzzer, tak jak bym był na jakiejś granicznej wartości i raz prąd buzzera był wystarczający a raz nie? Co dla mnie zaskakujące i nie jasne, przy układzie z dwoma diodami Ic z wiersza 3 wynosi 29mA i buzzer piszczy - a przecież jestem powyżej wzmocnienia i przy Ib=0,16mA nie powinien przepuścić więcej niż teoretyczne Ic=25,6mA?

Mam nadzieję, że powyższe nie za bardzo mija się z prawdą, bo z tego wynikają moje poniższe rozterki 😉

Jako, że jestem na początku drogi to pierwsze moje pytania brzmią 'po co?'.

Rozumiem, że tak zabezpieczam układ sterowania - jak 3,3V potraktuję jako np. GPIO z Raspberry PI to chronię je przed uszkodzeniem. W kursie odnośnie tranzystora jako przełącznik napisano "(..)Powyższa animacja ilustruje 90% przykładów, w których będziesz wykorzystywał tranzystor jako początkujący.(...)" ale czy jest to lepsze rozwiązanie niż na bazie jakiegoś przekaźnika czy tylko alternatywne?

Z tego co zaobserwowałem to zmiana Ib jakoś się nie przenosiła na Ic. Prąd kolektora ustalony był w przypadku diody, rezystorem który go ustawiał na 12,5mA i zmiana prądu bazy jakoś nie maiła na niego wpływu. Z drugiej strony z tego co doczytałem (albo właśnie nie doczytałem) nie można przy pomocy tranzystora stabilizować prądu kolektora, czyli wartość Ic jaką mam to mam, nie mogę oznaczyć prądu Ib takiego, aby mi zawsze dawał konkretny prąd Ic. Chyba, że coś pomieszałem :/

Istnieje jeszcze sprawa działania tranzystora jako negacja, ale z tego co wiem to tylko dotyczy napięcia, więc zastosowanie dla mnie na dzień dzisiejszy też nie jest za bardzo jasne.

Przepraszam, za chaos w tym co pisze i dużo rzeczy na raz, ale cały czas mam przed oczami tranzystor i sterownik/kontroler i przy mojej obecnej wiedzy to ciężko mi coś wymyślić co można by z nim zrobić :/ W każdym przypadku rozwiązanie go wykorzystujące wydaje się bardziej skomplikowane.
