Pomocna odpowiedź

piter161, najszybciej odpowiedź w takiej sytuacji znajdziesz w nocie katalogowej, np. tutaj: http://www.ti.com/lit/ds/symlink/lm2596.pdf

Zastanów się też, czy dodatkowe elementy nie będą wprowadzać zbędnego zamieszania. Może warto zainwestować 50gr w odpowiedni układ 🙂?

Udostępnij ten post


Link to post
Share on other sites

Piter:

Tak, takie jest założenie przetwornicy step-down. O ile napięcie wejściowe będzie w zakresie scalaka jak i innych komponentów to napięcie wyjściowe będzie ok.

Jak chcesz mieć rozsądne parametry pracy trzeba dobrze dobrać komponenty - w nocie katalogowej masz wzory itd.

Udostępnij ten post


Link to post
Share on other sites

Panowie przepraszam za zamieszanie, posiadam moduł z LM2596 regulowany. Jeśli to jest moduł to nic więcej nie będzie potrzeba gdy już ustawię to napięcie na 5V. Zgadza się? Na płytce są kondensatory, cewka i rezystory.

Udostępnij ten post


Link to post
Share on other sites

piter161, tak 🙂

Udostępnij ten post


Link to post
Share on other sites

Witam

jestem jak najbardziej za tym, aby omówić stabilizatory impulsowe, które podwyższają napięcie z 12 - 230V. A przy tym bardzo mnie interesuje analogia do cewki Tesli.

Udostępnij ten post


Link to post
Share on other sites

cy5, w takim przypadku ciężko mówić o stabilizatorach, przy 230V potrzebne są już większe przetwornice. Tymi tematami na pewno nie będziemy zajmować się w kursach, bo takie eksperymenty mogą być już niebezpieczne. Akurat przy 12V najlepiej zainteresować się przetwornicami samochodowymi, które potrafią zasilić sprzęt przystosowany do pracy z 230V.

Udostępnij ten post


Link to post
Share on other sites

Po co przy stabilizatorze zostały użyte kondensatory? Czy zawsze te elementy muszą być stosowane razem?

Udostępnij ten post


Link to post
Share on other sites

Chester, rozumiem, że masz mnóstwo pytań, ale najpierw czytasz i próbujesz zrozumieć kursy (o stabilizatorach też jest, znajdź go) a dopiero potem zadajesz pytania. Po to to wszystko powstało. Nie ma sensu powtarzać tej wiedzy w kółko tym bardziej, że odpowiedź wcale nie jest oczywista i krótka.

Udostępnij ten post


Link to post
Share on other sites

Chester, tak muszą 🙂 W najprostszym wariancie najlepiej po prostu przyjąć to do wiadomości i pamiętać o nich. A jak chcesz temat lepiej zrozumieć, to polecam zacząć od czytania noty katalogowej stabilizatora oraz szukania informacji na temat zakłóceń w obwodach 🙂

Udostępnij ten post


Link to post
Share on other sites

Witam, wykonałem układ zgodnie ze schematem, gdy jedna dioda czerwona jest podłączona pod układ wszystko się zgadza. Napięcie wynosi 5.07V lecz gdy dodam drugą i kolejną diodę napięcie spada o około 0,30V a powinno zostać stałe lub spaść co najwyżej o 0,01V. Proszę o pomoc i wyjaśnienie co jest nie tak?

EDIT:

Po przejściu lekcji #9 nie zmieniając układu stabilizacyjnego do 5V, na którym diody sprawiały spadek napięcia, wyrzuciłem je i zamontowałem według schematu przekaźnik który o dziwo po podłączeniu 3 diod nie zmniejszył napięcia po stabilizatorze, utrzymywało się takie samo czyli około 5,07V lecz zaczęło spadać po podłączeniu 4 i 5 diody, lecz moje pytanie pozostaje, dlaczego po samym stabilizatorze dwie diody tak znacząco obniżają napięcie, chociaż w kursie jest stałe?

Udostępnij ten post


Link to post
Share on other sites

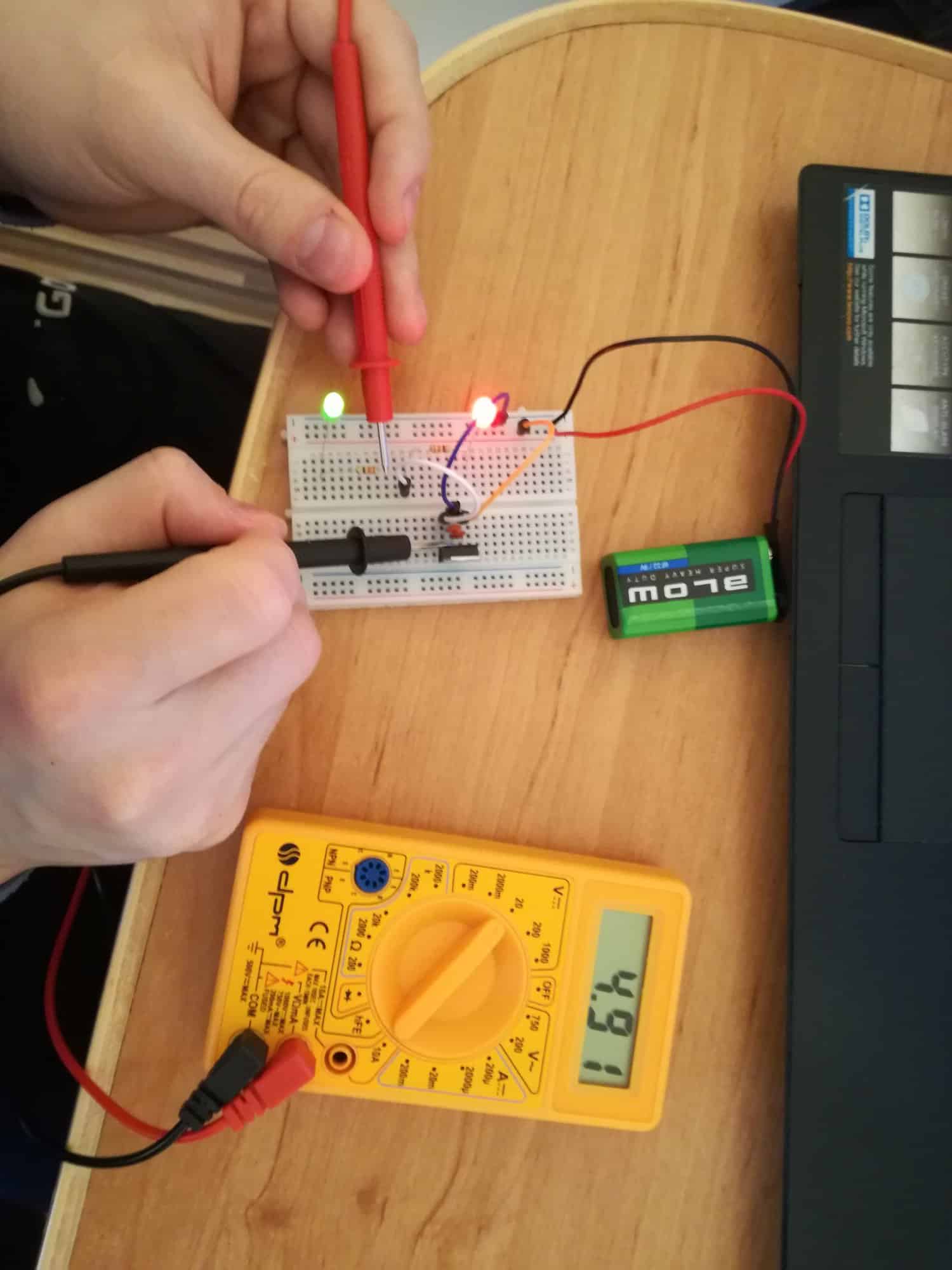

HuzarO, możesz dla pewności pokazać zdjęcie swojego układu z diodami? Sprawdź też napięcie, którym zasilasz układ - może bateria jest już rozładowana i nie ma wystarczającego zapasu napięcia na wejściu.

Udostępnij ten post


Link to post
Share on other sites

Cześć,

jeżeli filtrujemy napięcie przed jakimś układem scalonym to, czy kondensatory nie powinny być w rzeczywistym układzie ułożone "identycznie" tak jak na schemacie? Mam na myśli to, żeby napięcie zostało zfiltrowane po drodze ścieżki zasilania zanim dotrze do jakiegoś układu. Tutaj zdjęcie z artykułu, na którym kondensator wejściowy jest wstawiony za stabilizatorem patrząc od kierunku zasilania:

Zdaję sobie sprawę, że to jest ta sama "linia szeregowa" na płytce stykowej ale zgodnie z tym czego uczyłem się np. o uC to powinno się kondensatory zasilające dawać na drodze zasilania jak najbliżej uC, aby nie doszło do niego napięcie bez filtracji. To jak to z tym jest? Ma znaczenie miejsce wstawienia tego kondensatora na filtracje układu?

I analogicznie, czy ma znaczenie to, czy 2 kondensatory połaczone z GND damy między uC, a kwarc zew., czy gdybyśmy je dali za kwarcem?

Udostępnij ten post


Link to post
Share on other sites

Cześć wszystkim.

Zbudowałem układ na bazie schematu (screeny poniżej) z rozdziału 8 - Stabilizator i diody.

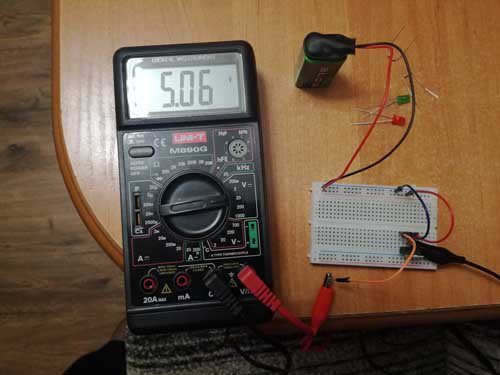

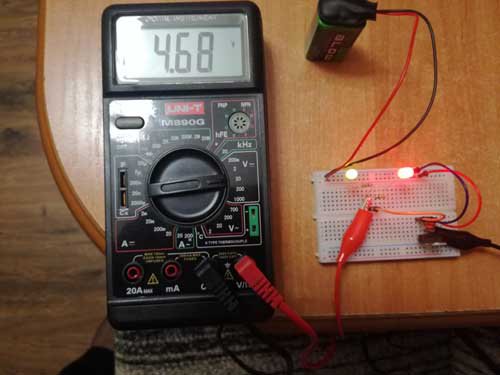

Jednak nie jestem pewien czy jest on dobrze zbudowany ponieważ wskazania woltomierza bez podłączonej części z diodami pokazują poprawnie 5,06V (tu ok), jednak po podłączeniu części z diodami i rezystorami napięcie pokazuje ok 3,38V , a nie cały czas 5,06V jak to zrozumiałem wyszło w tym zadaniu.

Mam prośbę o spojrzenie na schemat i wykonany moduł (zdjęcia poniżej) i informację czy coś robię źle, że pokazuje mi niższe napięcie niż 5,06V ?

Elementy z zestawu Forbot także dokładnie takie jak użyte w tym rozdziale.

Udostępnij ten post


Link to post
Share on other sites

MaxHardcr, jakie napięcie masz na wejściu stabilizatora? Może bateria jest już rozładowana i nie ma wymaganych >7V?

Udostępnij ten post


Link to post
Share on other sites
