Pomocna odpowiedź

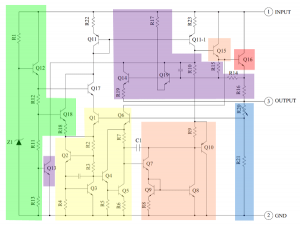

@Rozmarynka Hej! Bez obaw, stabilizator nie będzie pobierał większego prądu. Jest to zapisane w dokumentacji - prąd ten nieznacznie waha się zależnie od różnicy napięć i obciążenia (pobieranego prądu) typowo jest to około 5 mA i nie powinien przekroczyć 8 mA. Czyli z tych pomiarów wynika, że ten przypadek jest raczej typowy 🙂

Zdecydowanie ważniejsze parametry to dropout i prąd jaki jest na wyjściu (przy poborze kilkuset mA te drobne wartości 5-8 mA są pomijalnie małe). Z tych wartości można obliczyć moc traconą czyli to jak się grzeje obwód. Zaś sam dropout narzuca zastosowanie odpowiedniego źródła zasilania.

  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites

Witam serdecznie 🙂 mam takie pytanie, ponieważ nie jestem pewien, czy zjawisko, które się u mnie pojawiło powinno zachodzić. Chodzi mi o pokazany w tej części układ że stabilizatorem. Kiedy zmierzyłem napięcie wyjściowe bez dodatkowych diod i rezystorów, wyniosło one ok. 5.10 V, natomiast kiedy dołożyłem diody i rezystory, miernik podczas mierzenia wskazał wartość ok. 4.50 V, podczas gdy w kursie wartość początkowa się nie zmieniła. Czy tak powinno być? Proszę o odpowiedź

Udostępnij ten post


Link to post
Share on other sites

@Szym220 nie jest to duża rozbieżność. A używasz podzespoły z zestawu? A mógłbyś zmierzyć płynący prąd?

Udostępnij ten post


Link to post
Share on other sites
Dnia 24.02.2020 o 07:43, Gieneq napisał:

@Szym220 nie jest to duża rozbieżność. A używasz podzespoły z zestawu? A mógłbyś zmierzyć płynący prąd?

@Gieneq przepraszam za opóźnienie, już mówię: Tak, używam podzespołów z zestawu, ale tym razem ponownie zmierzyłem prąd i wynik był identyczny ( tym razem podłączyłem inną baterię, bo zauważyłem, że ta z zestawu ma już napięcie 1V haha). Krótko mówiąc - już wszystko dobrze, działa, dziękuję 🙂

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

https://forbot.pl/blog/kurs-elektroniki-stabilizatory-napiecia-id4353



W jaki sposób podłączyć miernik, żeby sprawdzić całkowity prąd pobierany przez oba ledy (żółte) w tym stabilizatorze? Mamy napięcie 5v, rezystor 1k, Ur = 3V, czyli teoretycznie każda dioda powinna pobierać po 0,003A? Czyli łącznie 0,006A? Jak to zweryfikować? Mierząc każdą diodę z osobna przy jej nóżkach wychodzi 0.005A. Jak wpiąć miernik, żeby zmierzyć całkowity pobór obu na raz?



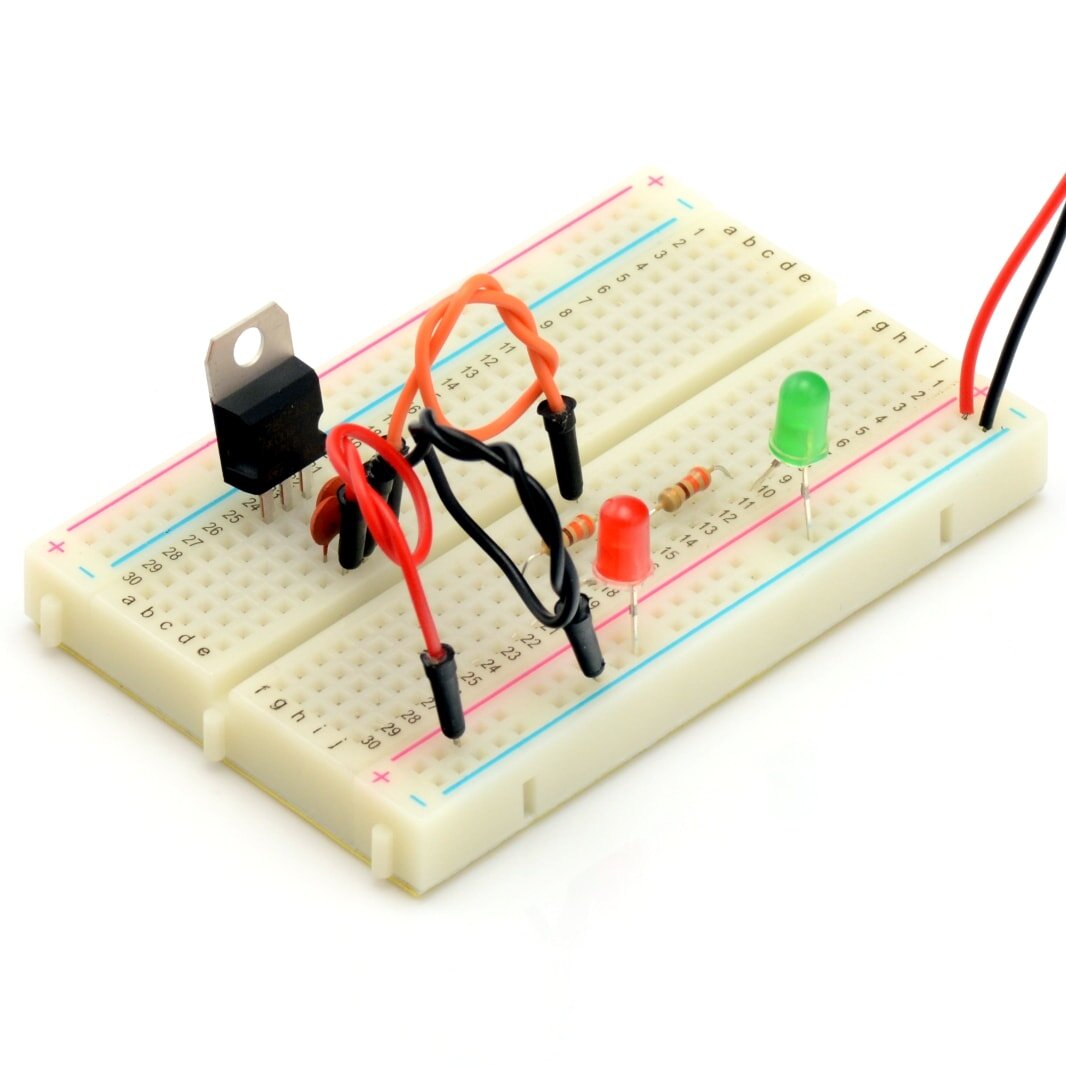

kurs_elektroniki_stabilizatory_7805_mont

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

@fsecc Witam na forum 🙂

Przeniosłem wpis z poprzedniego tematu:

Pytanie tyczy się jednak tej części kursu.

Pomiar prądu jest bardzo prosty - wyciągnij końcówkę kabelka tę przy rezystorach, podepnij do niej jedną sondę amperomierza, a drugą przytknij do połączonych rezystorów.



Edytowano przez Gieneq
  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites

Czyli wtedy obwód się przerywa i po prostu cały ten prąd płynie sobie przez miernik? Co dzieje się w momencie gdy przyłożę miernik nie wyciągając kabelka i nie przerywając obwodu? Jaki ma to wpływ na pomiar? Gdybym przytknął miernik w nieodpowiednich miejscach i ominął oporniki, czy wtedy większy prąd mógłby dostać się na diodę i ją spalić?

Oczywiście domyślam się części z tych odpowiedzi ale dopiero zaczynam więc potwierdzenie nawet takich wydawałoby się oczywistych faktów pozwala mi sobie to wszystko ułożyć i lepiej zrozumieć.

Udostępnij ten post


Link to post
Share on other sites

Przerwanie obwodu jest podstawą w pomiarze prądu - odsyłam tu do podlinkowanej części kursu 🙂

Za każdym razem gdy mierzysz prąd zastępujesz jedno połączenie, szeregowo wpinając miernik. Równolegle za to mierzymy napięcie.

Udostępnij ten post


Link to post
Share on other sites

Hejka, mam pytanie może nie do końca związane z tematyką tej lekcji (za co bardzo przepraszam), ale dla mnie dość istotne 🙂 Zbliżam się do zakończenia pierwszego poziomu kursu (w sumie została mi już tylko lekcja nr. 9), a bardzo zależy mi na tym żeby zachować ciągłość w nabywaniu nowej wiedzy i umiejętności, dlatego chciałbym jak najszybciej zamówić kolejny zestaw, żeby po ukończeniu tego poziomu od razu przejść do nowego kursu. Tutaj pojawia się moje pytanie: który kurs wybrać w następnej kolejności? Powinienem teraz zacząć kursu podstaw Arduino, czy najpierw przejść do drugiego poziomu kursu podstaw elektroniki, a dopiero potem zająć się kolejno dwoma poziomami Arduino? Wszystkie wymienione kursy mogę przejść używając płytki prototypowej, czy konieczne będzie uprzednie nabycie umiejętności lutowniczych (w tym wypadku kurs lutowania wszedłby na pierwszy plan)?

W razie gdyby ktoś chciał zasugerować żebym przed rozpoczęciem następnego kursu trochę poćwiczył praktyczne wykorzystywanie wiedzy nabytej na tym poziomie, to informuję że ćwiczę na bieżąco 😄 Odkąd kupiłem ten zestaw nie ruszam się od biurka praktycznie wcale. Dosłownie od wczesnego ranka do późnej nocy siedzę, chłonę wiedzę, majsterkuję i sporządzam notatki, z przerwami na wyjście do ubikacji i zjedzenie obiadu (śniadanie, kolację i ewentualne przekąski serwuję sobie podczas czytania kolejnych lekcji i zabawy z breadboardem 😛 ).

Będę wdzięczny za wskazówki i raz jeszcze wspomnę że kurs jest wspaniały, przez Was (a raczej dzięki Wam) wsiąkłem na dobre, zapewniliście mi rozrywkę na czas przymusowego wolnego i to nie byle jaką rozrywkę, bo dobrze się bawię i przede wszystkim uczę się czegoś nowego i przydatnego! 😄

Dzięki za uwagę!

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

@Zzazz miło słyszeć, że kurs Ci się spodobał!

Jeśli planujesz korzystać z kilku różnych kursów to myślę, że dobrym wyborem będzie teraz drugi poziom kursu elektroniki. Później na spokojnie przesiądziesz się na Arduino, chociaż oczywiście polecam też kurs podstaw techniki cyfrowej (można go traktować jako kurs elektroniki, poziom III) 😉

14 godzin temu, Zzazz napisał:

Wszystkie wymienione kursy mogę przejść używając płytki prototypowej, czy konieczne będzie uprzednie nabycie umiejętności lutowniczych (w tym wypadku kurs lutowania wszedłby na pierwszy plan)?

Wszystkie kursy (oprócz kursu lutowania) bazują na płytkach stykowych, więc kurs lutowania możesz zrobić w dowolnym terminie, bo z lutowania nie korzystamy w innych w kursach. Jeśli chodzi o zagadnienia elektroniczne omawiane w kursie lutowania to pod tym względem najlepiej byłoby zabrać się za lutowanie po kursie elektroniki poziom II.

Powodzenia w dalszych eksperymentach z elektroniką 🚀

  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites

Witam serdecznie mam pewien problem, podłączyłem stabilizator  LM7805 w pełen układ z opisywanego kursu i dokonując pomiaru napięcia na obciążonym wyjściu LM7805 dostaje 3 V zamiast 5 V, sprawdzałem kondensatory, rezystory, kilkukrotnie wymieniałem elementy i otrzymuje ten sam wynik (stosuje sugerowane elementy z zestawu forbot od botland). Co może być przyczyną?

Udostępnij ten post


Link to post
Share on other sites

@Akoa witam na forum 🙂

Spróbuj jeszcze złożyć ten układ w innym miejscu płytki stykowej, sprawdź czy nóżki elementów są czyste (np nie ma kleju z taśmy na rezystorach). Weź inne kable, pokombinuj. Jak masz miernik to wepnij go w wejście i daj znać jaki prąd tam płynie przy nieobciążkonym i obciążonym wyjściu.

Udostępnij ten post


Link to post
Share on other sites
