Kurs Arduino - #5 - PWM, serwomechanizmy, biblioteki

Pomocna odpowiedź

Zdaje mi się, że to wina serva. W serwomechanizmach nigdy nie ma pełnego obrotu, jest to kwestia losowa. Drganie na skrajnych pozycjach może być spowodowany przez jakość wykonania, ponieważ są to w miarę tanie i budżetowe silniczki. Niech mnie ktoś poprawi jeśli się mylę.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

No dobrze. Jakość servo zostawmy na boku. Teraz pytania elektroniczne:

Wziąłem miernik i pomierzyłem to i owo i mam pytania:

1. między + a - na zasilaniu mam około 7,5V - dlaczego?

2, między 1 a 3 nóżką mam około 2,5 V - dlaczego

3. rozumiem, że ze względu na pkt 1 i 2 pomiędzy 2 a 3 nóżką mam 5 V - czy dobrze myślę.

Dajcie jakiś link gdzie regulator napięcia jest dobrze ale prosto opisany.

Dziękuję

Grzegorz

Udostępnij ten post


Link to post
Share on other sites
15 minut temu, gmoszkowicz napisał:

1. między + a - na zasilaniu mam około 7,5V - dlaczego?

Zasileniu czego? Serva? Stabilizatora? Jeżeli mówisz o 1 i 2 nóżce stabilizatora, to wchodzi takie napięcie jakie wchodzi, zależy ile dajesz do arduino. Pamiętaj, że stabilizatory mają swój opór.

15 minut temu, gmoszkowicz napisał:

2, między 1 a 3 nóżką mam około 2,5 V - dlaczego

Ponieważ stabilizator "pożera" trochę napięcia aby ładnie wystabilizował nam prąd. To co zmierzyłeś to jest różnica między napięciem wyjściowym a wejściowym stabilizatora. Zakładając że, na wejściu jest 9V to a na wyjściu jak można policzyć jest 6,5V.

17 minut temu, gmoszkowicz napisał:

3. rozumiem, że ze względu na pkt 1 i 2 pomiędzy 2 a 3 nóżką mam 5 V - czy dobrze myślę.

Zdaje mi się, że powinno być 6,5V bo tak jak zmierzyłeś, jest spadek napięcia o te 2,5V, a zakładając, że zasilasz z 9V, to będzie tam 6,5V. Masa czyli 2 nóżka zawsze ma 0, więc różnica napięć pomiędzy nimi wynosi te 6,5V.

Pozdrawiam

Udostępnij ten post


Link to post
Share on other sites

Witam forumowiczów,

Zastanawiam się, czy podłączenia serwa bezpośrednio do pinu 5V z Arduino może wyrządzić jakieś uszkodzenia. Jeśli tak to jakie? A może tylko spadnie wydajność silnika? Arduino jest zasilanie z USB.

Udostępnij ten post


Link to post
Share on other sites

Witaj na forum. Zadaje mi się, że nie ruszy. Jednak nie jest to wskazane.

Udostępnij ten post


Link to post
Share on other sites

Ja podłączałem nawet 2 i działało . Ale bezpieczniej  podłączyć do vin.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

możesz podłączyć tyle serw ile masz pinów pwm, a nawet więcej bo jeszcze pod analogi możesz podłączyć



Edytowano przez jas123

Udostępnij ten post


Link to post
Share on other sites
(edytowany)



wystarczy jeden stabilizator

Edytowano przez jas123

Udostępnij ten post


Link to post
Share on other sites

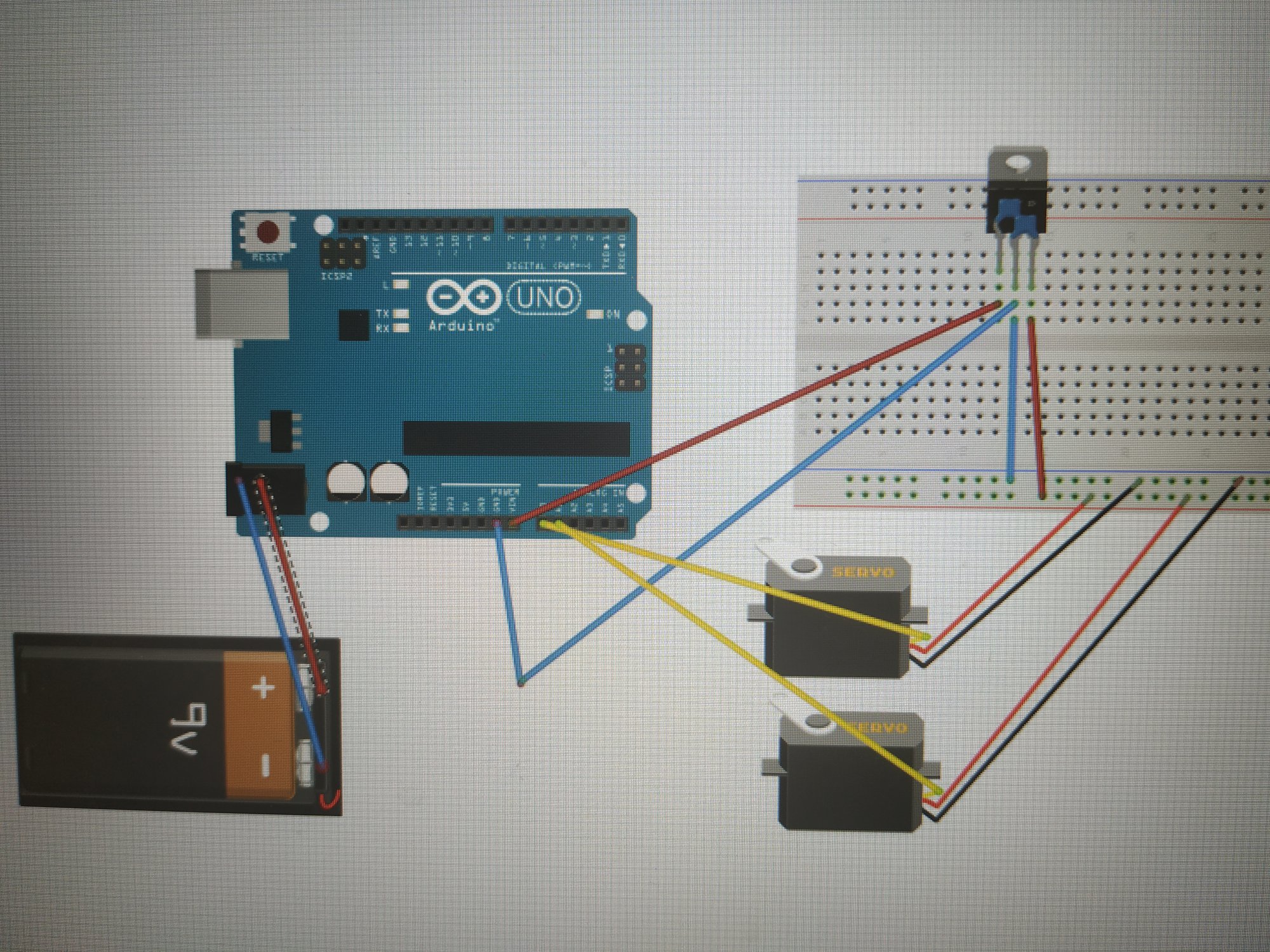

Nie . Ja podłączałem 3 serwa mg995 + 3 serwa sg90 pod jeden stabilizator LM7085 i wszystko pięknie działało.

15857583294461718231835138238284.thumb.jpg.802e4f7affd55e8dad1b3bb3c39800ff.jpgtak można podłączyć więcej serw



Udostępnij ten post


Link to post
Share on other sites
29 minut temu, jas123 napisał:

możesz podłączyć tyle serw ile masz pinów pwm

Jesteś tego pewien? Sprawdzaj zanim coś napiszesz!

Udostępnij ten post


Link to post
Share on other sites

@Kapixar witam na forum 🙂

49 minut temu, Kapixar napisał:

Zastanawiam się, czy podłączenia serwa bezpośrednio do pinu 5V z Arduino może wyrządzić jakieś uszkodzenia.

Tak, możesz uszkodzić Arduino, najczęściej jednak napotkasz problemy z działaniem programu. Silniki "sieją" na liniach zasilania, może się tak zdarzyć, że podczas ruchów serwa cały program będzie się resetował lub będą działy się różne dziwne rzeczy. Oczywiście można ryzykować i podłączać, co więcej - wiele osób tak robi, ale to jest zdecydowanie zła praktyka, której nie należy pochwalać. Jest to ekstremalnie "niezgodne" ze sztuką. Serwomechanizmy (szczególnie podczas ruszania) mogą pobierać piki dużego prądu, Arduino nie jest na to gotowe.

  • Lubię! 2

Udostępnij ten post


Link to post
Share on other sites
