Kurs elektroniki II - #4 - układ Darlingtona

Pomocna odpowiedź

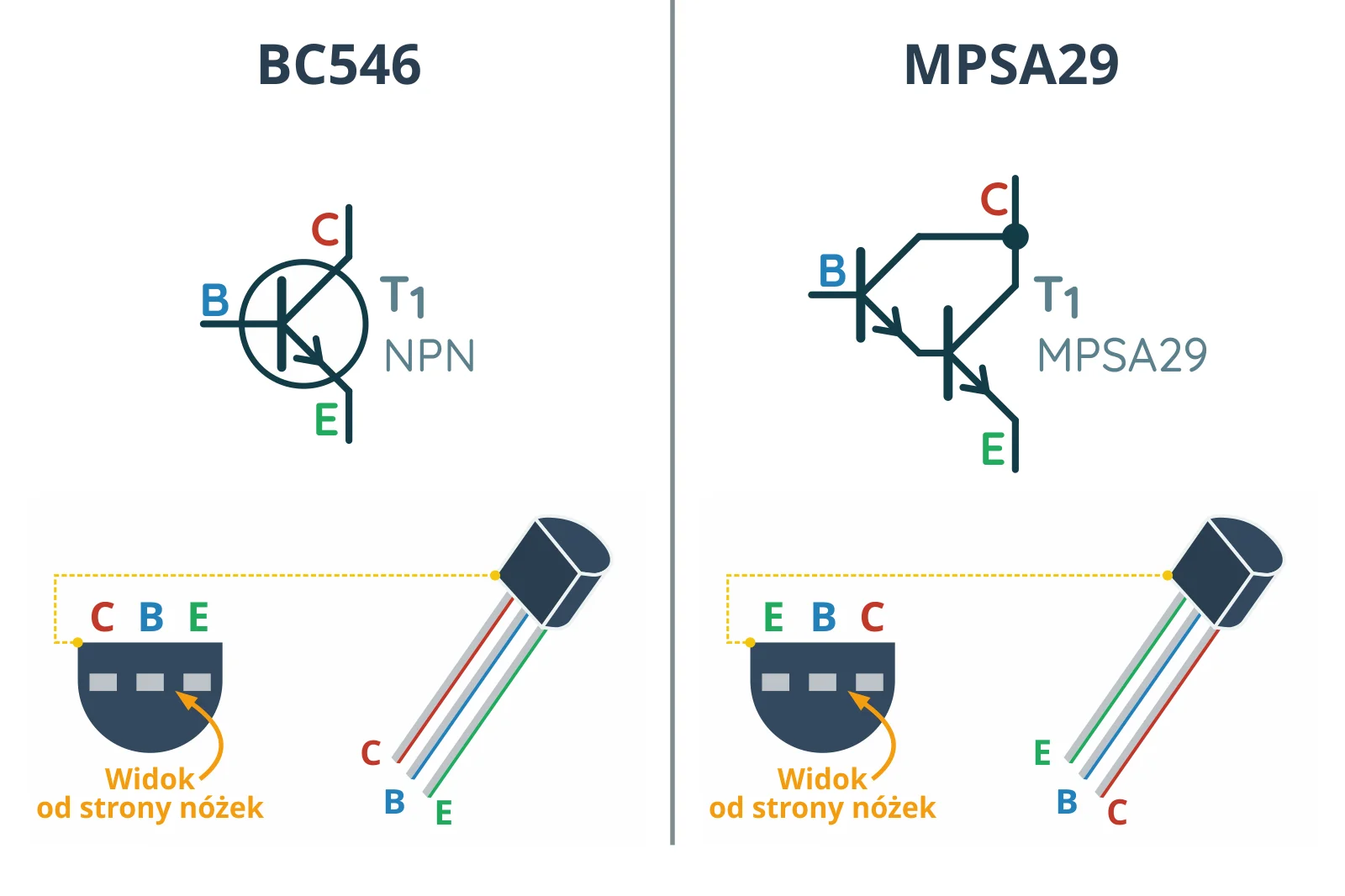

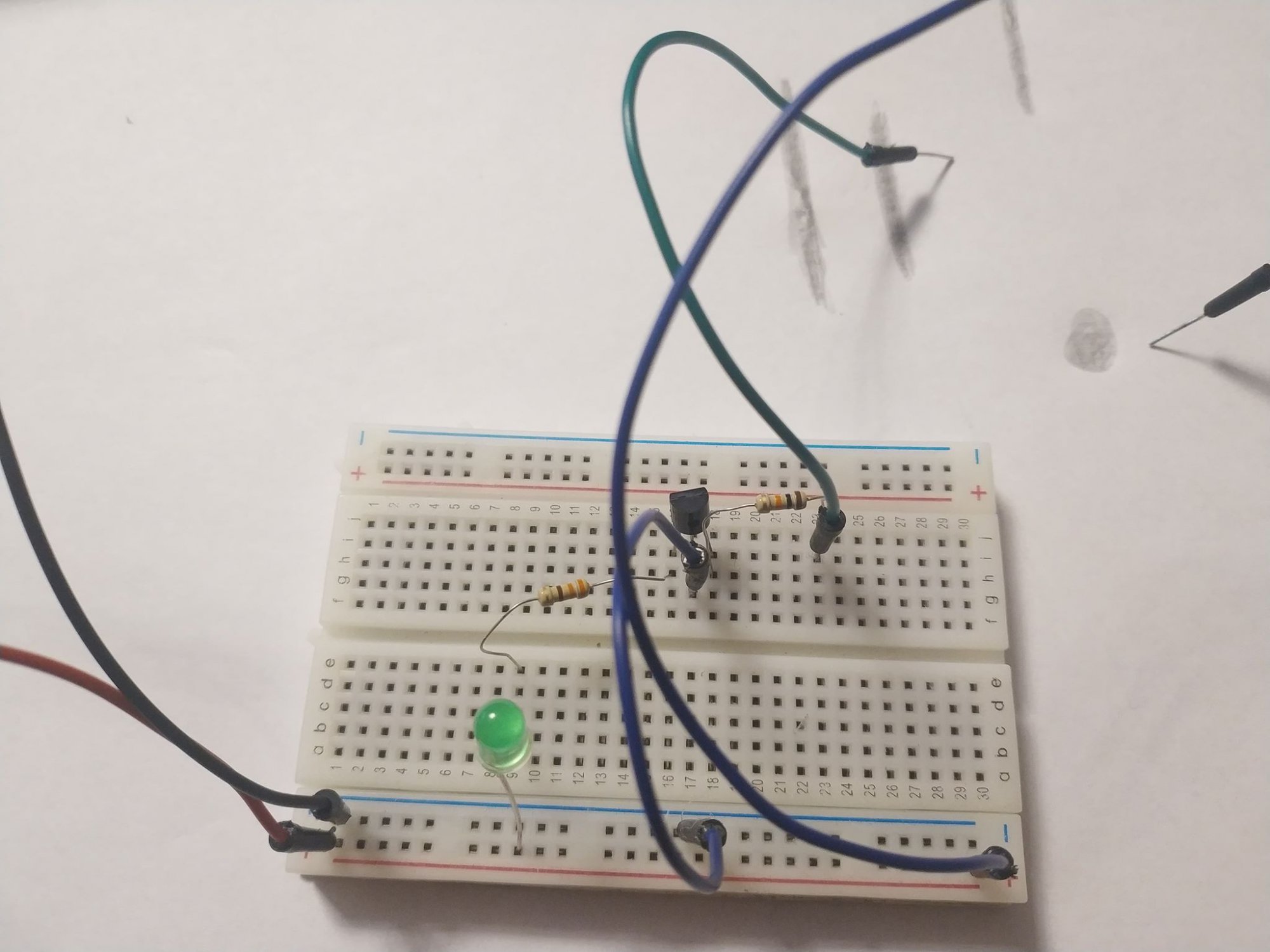

Mój układ nie chce działać. Męczę się z tym już drugi dzień i nie wiem czy coś źle podłączyłem czy jest inny powód. Na zdjęciu jest tranzystor BC546 a MPSA29 wpinam na odwrót i przy żadnym dioda nie chce zaświecić niezależnie jak bardzo przesuwam przewód po linii.


Udostępnij ten post


Link to post
Share on other sites

@Davis a co dzieje się, gdy bezpośrednio połączysz czerwony i niebieski przewód (zamiast próbować połączyć je przez ślad ołówka)?

Udostępnij ten post


Link to post
Share on other sites

@Treker wtedy dioda elegancko świeci. Ale dobra nie było tematu. Dziś usiadłem do tego na spokojnie, zacząłem kombinować i działa. Nie potrafię ci powiedzieć co zrobiłem, ale liczy się ostateczny efekt😄. Na zaznaczonych miejscach dioda wyraźnie świeciła. W przypadku BC546 delikatnie świeciła już trochę wcześniej ale było to bardzo niewyraźne światło.




Udostępnij ten post


Link to post
Share on other sites

@Davis no to super - fajnie, że działa 😉 Powodzenia w dalszych eksperymentach!

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Witam. Czy może mi ktoś powiedzieć dla czego w układach w tym dziale cały czas odbiornik ( silnik ) jest podłączany do emitera tranzystora a nie do kolektora, jak było to zalecane w dziale tranzystorów w pierwszej części kursu?



  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

@Vova w takim przypadku oba rozwiązania zadziałają, ale masz rację, że w poprzednim kursie zdecydowanie promowaliśmy jedno konkretne podłączenie - ujednolicimy ten temat 🙂 Dla dociekliwych polecam lekturę tego wpisu na Wikipedii: https://pl.wikipedia.org/wiki/Tranzystor_bipolarny (porównanie konfiguracji w tabelce).

Udostępnij ten post


Link to post
Share on other sites

Kurka z tym układem Darlingtona to byłem w szoku. Przewody nie były nawet blisko siebie ani tego "ołówkowego rezystora", a dioda się świeciła. Dobrze że w komentarzach opisali ten sam problem hahah

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

@domi200025 fajnie że zajrzałeś do komentarzy, jest tam sporo przydatnej treści 🙂

Udostępnij ten post


Link to post
Share on other sites

Przy tranzystorze MPS wystarczy trzymać jeden przewód w lewej dłoni, a drugi w prawej i będzie bez problemu przewodzić 🙂

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Cześć, czy ktoś mógłby zerknąć na moje podłączenie, ponieważ dioda nie świeci.


Udostępnij ten post


Link to post
Share on other sites

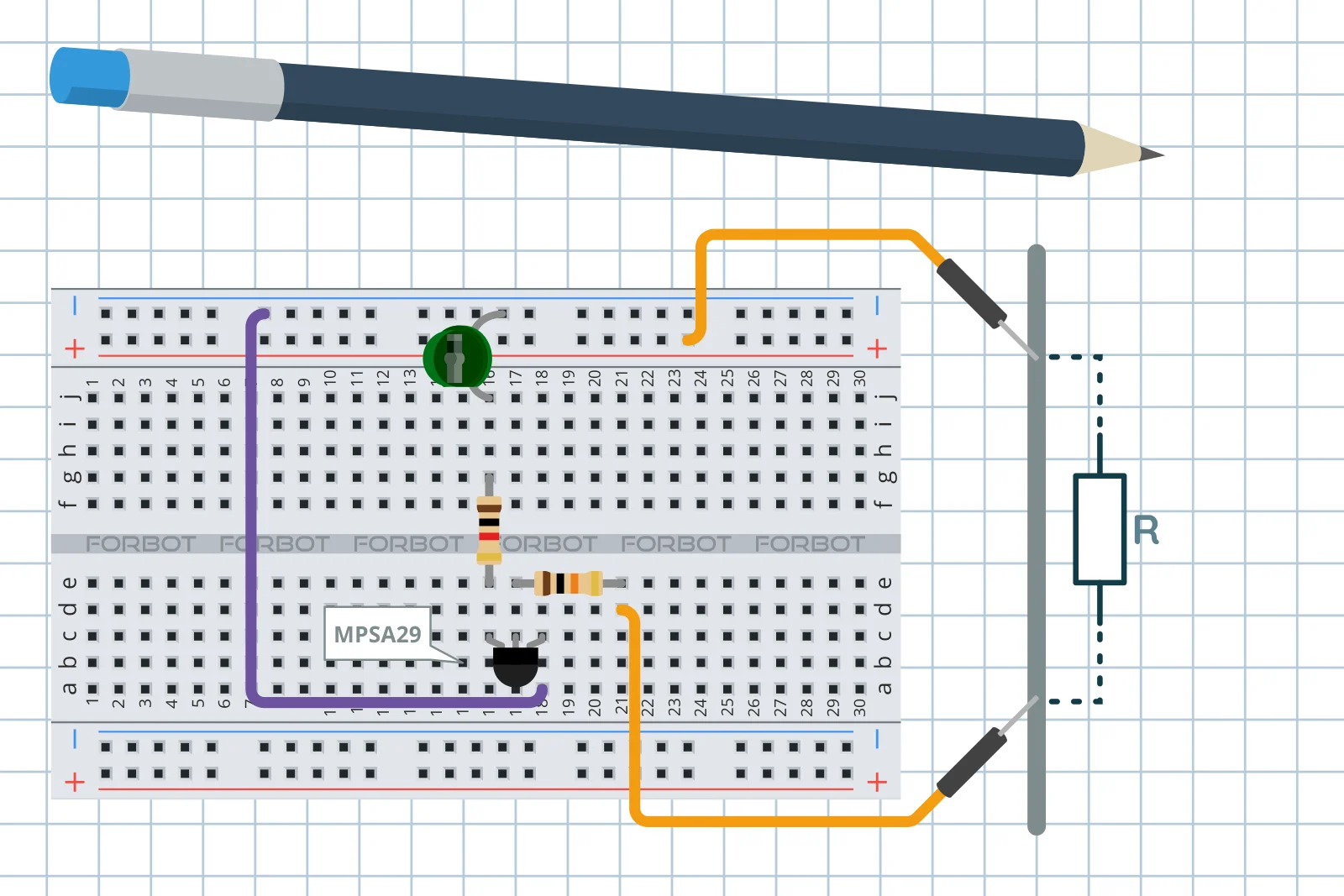

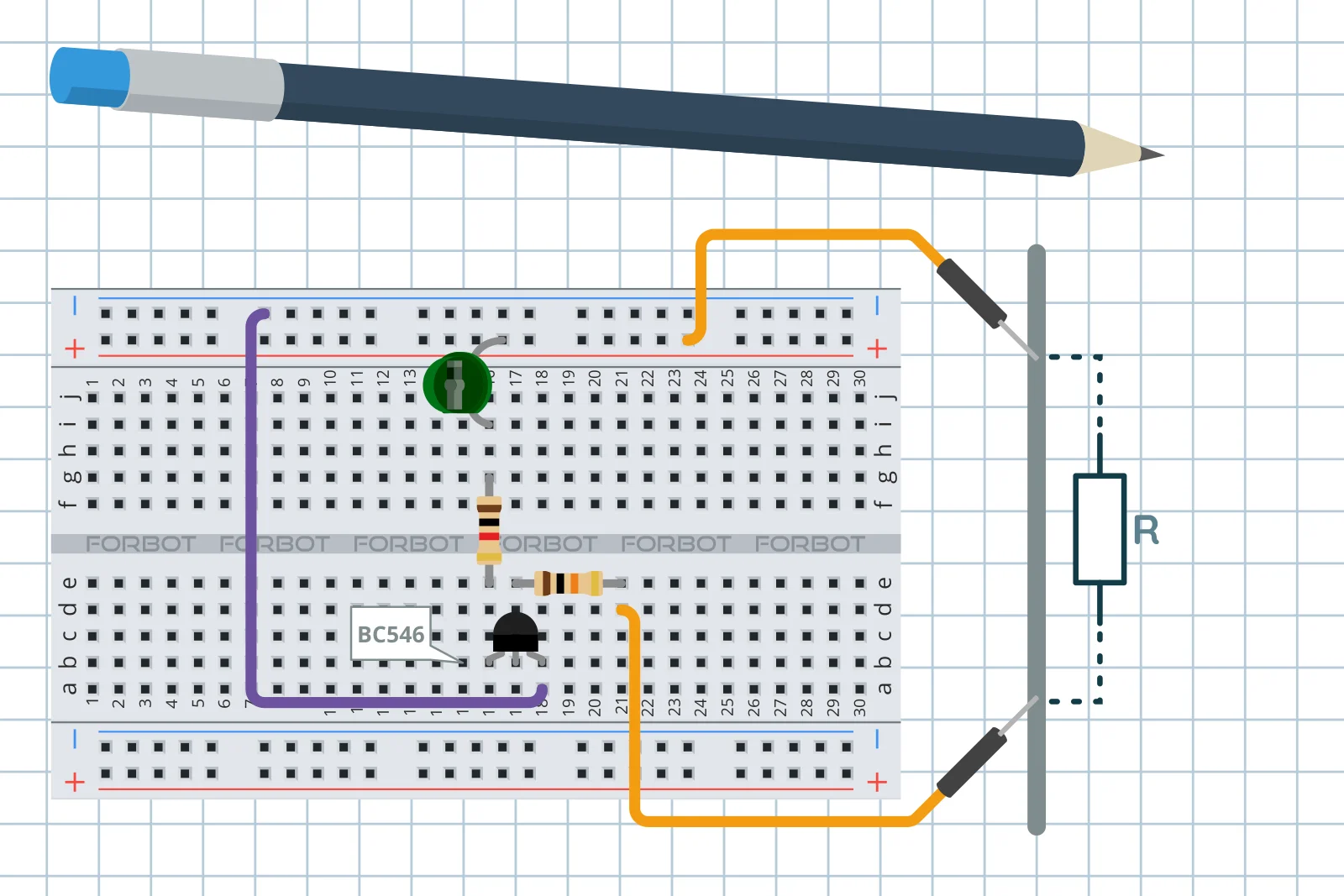

@Maxmoku witam na forum i masz zamienioną bazę z emiterem. W kursie jest też schemat gdzie widać, że "potencjometr" jest podłączony do bazy czyli środkowej nóżki.

  • Lubię! 1
  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites

Wow! Układ Darlingtona to jest jedna z rzeczy, która mi sprawiła wiele frajdy.

Można z tego zrobić  mini grę, na kartce papieru narysować "potencjometr" ale tak by od kółka w którym się trzyma jeden kawałek drutu odchodziły dwie równoległe linie. Jeśli dotknie się linii lampka się zapali i się przegrywa 😄

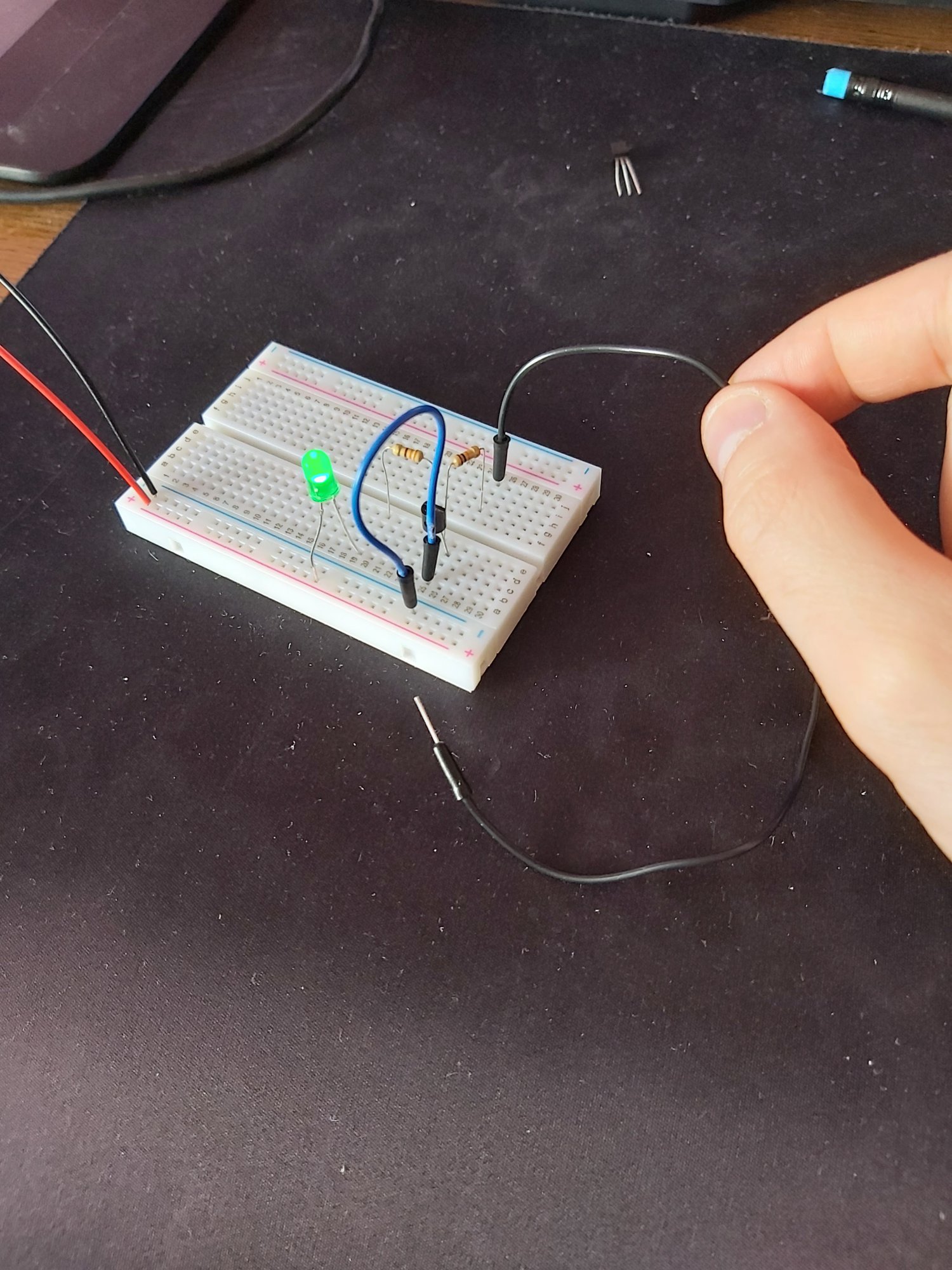

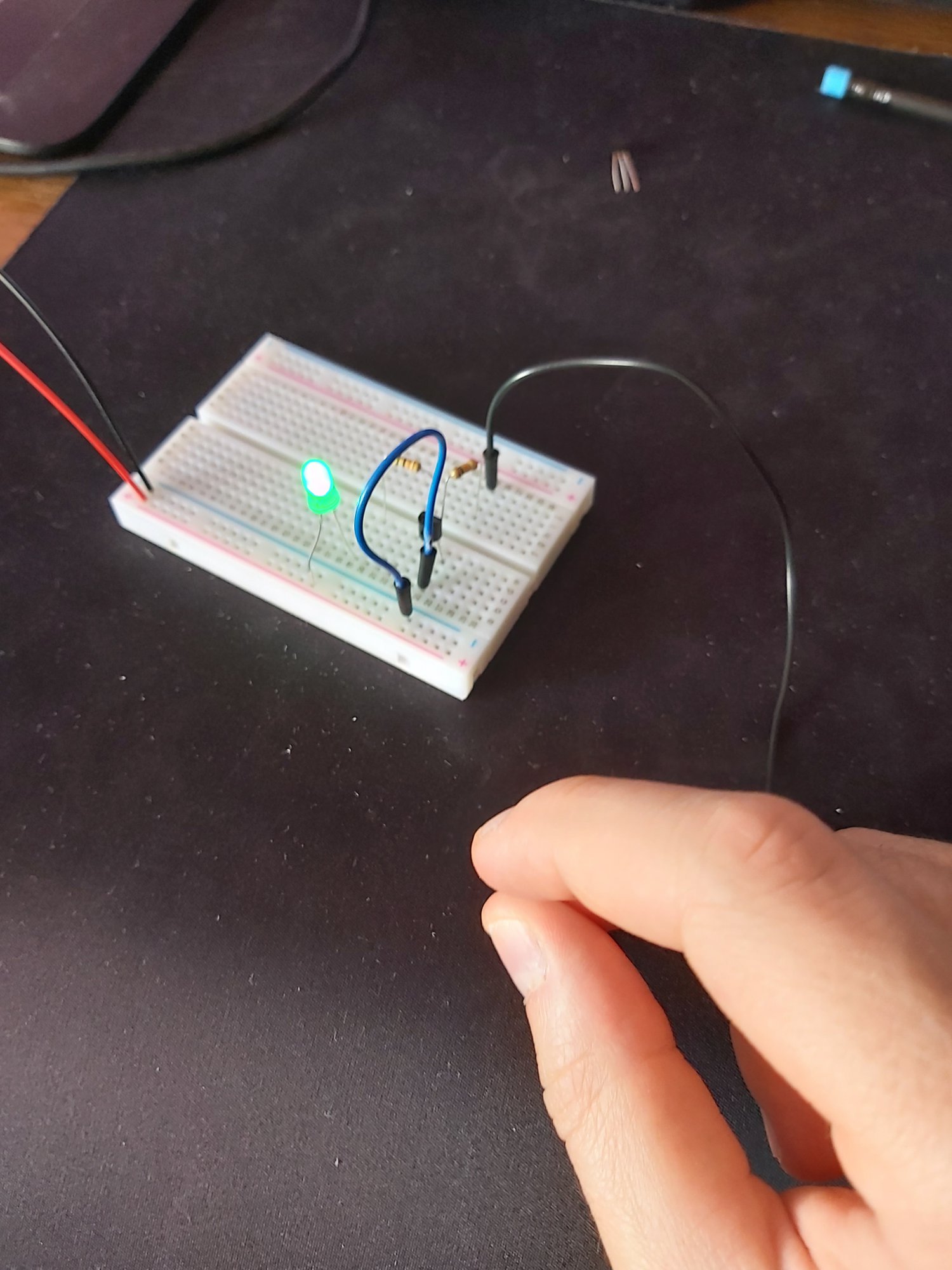

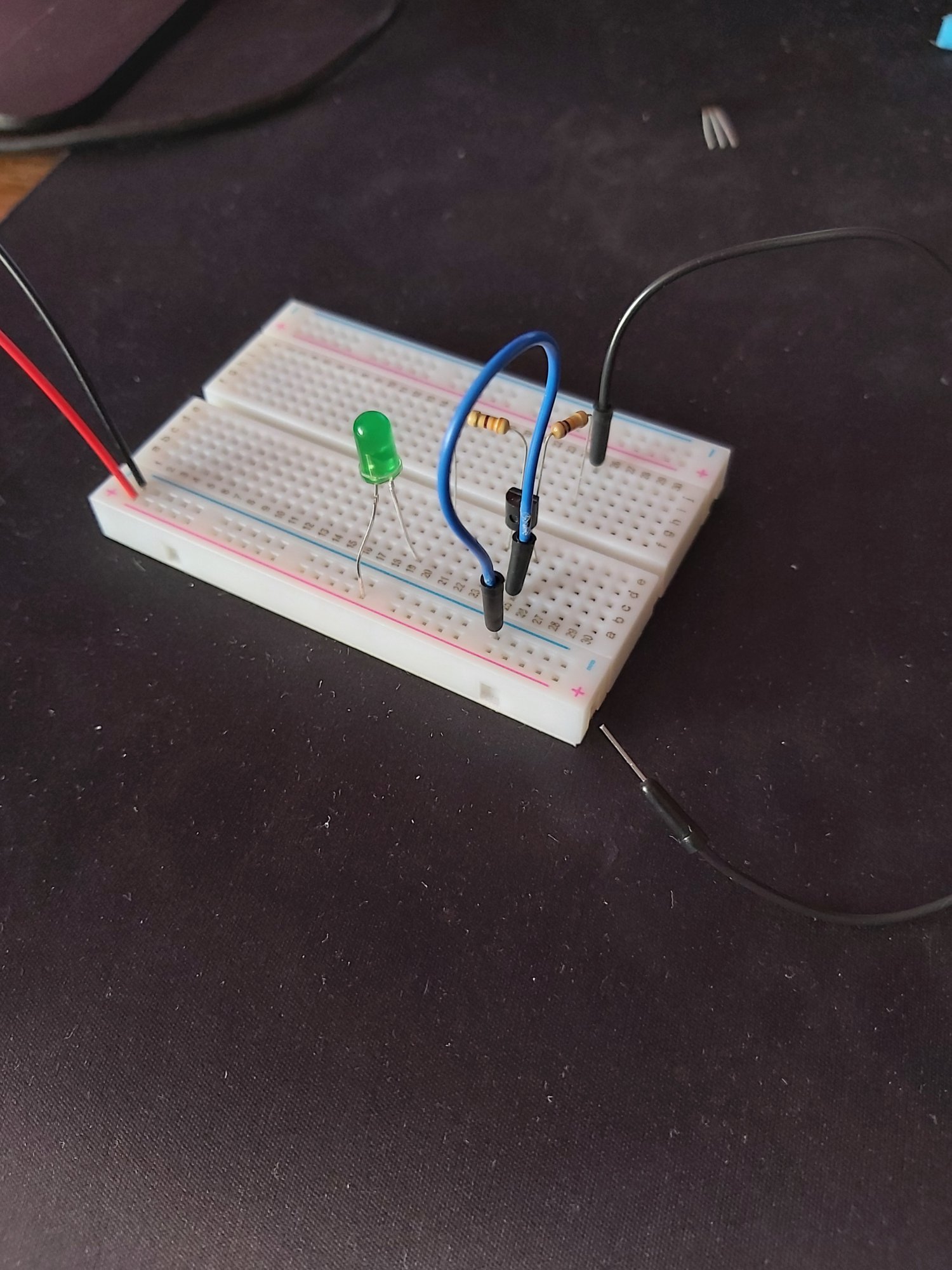

Druga sprawa to czułość układu. Zamieściłem niżej zdjęcia jak to u mnie wyglądało 😄 najpierw nic się nie świeci jeśli niczego nie dotykam. Jeśli dotykam przewód na metalowej końcówce to dioda się zapala, ba nawet zapala się gdy trzymam przewód w środku (zaobserwowałem że im bliżej trzymania płytki stykowej tym słabiej świeci dioda a im dalej od niej tym lepiej co wydaje mi się dziwne). Dodatkowo to samo zaobserwować można na zwykłym tranzystorze ale zdecydowanie słabiej.

20200724_170924.thumb.jpg.e633c40e494df1615476237cbb1f6a6f.jpg20200724_171008.thumb.jpg.b8bb16ca2f5d40b26b91fd78d773deda.jpg20200724_171014.thumb.jpg.2f28b1641ca1374f34550b6f86c1d5bc.jpg

Ktoś mi podpowie dlaczego "generuję" prąd? 😄

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

@Ruby może jesteś naładowany 😉

A tak na serio, to przy dużym wzmocnieniu możliwe jest że dotykając kabelek aktywujesz tranzystor. Ewentualnie możesz (jak możesz) zlutować układ nawet w powietrzu, albo na kartonie i zrobić z tego taką grę z prawdziwego zdarzenia.

Fajnie, że eksperymentujesz i obserwujesz co się dzieje z tym co robisz - to się ceni. Powodzenia z dalszymi zadaniami 🙂

Edytowano przez Gieneq
  • Lubię! 2

Udostępnij ten post


Link to post
Share on other sites
Dnia 26.11.2016 o 13:18, AsDur napisał:

Hi, moze ja czegos nie zrozumialem ale 🙂 Zmierzylem prad kolektora i emitera w tranzystorze BC, bylo to kolejno 12,2mA i 12,63mA. Spodziewalem sie wiekszych pradow w tranzystorze MPS. Ale tu prad kolektora i emitera byl odpowiednio: 10,45mA i 10,72mA. Wiec cos to wzmocnienie nie dziala albo czegos nie skumalem? Help! 🙂

Dołączam się również do kometarza AsDura. Mam dokładnie takie same prądy i nie wiem co źle zrobiłem. Może ktoś pomoże ?

Udostępnij ten post


Link to post
Share on other sites

@Brygu witam na forum 🙂 Możesz "dla formalności" wkleić zdjęcie swojego układu i zaznaczyć miejsca, w których robiłeś pomiary?

Udostępnij ten post


Link to post
Share on other sites
