Kurs lutowania - #3 - pierwszy raz z lutownicą, częste błędy


Pomocna odpowiedź

Anonim
(edytowany)

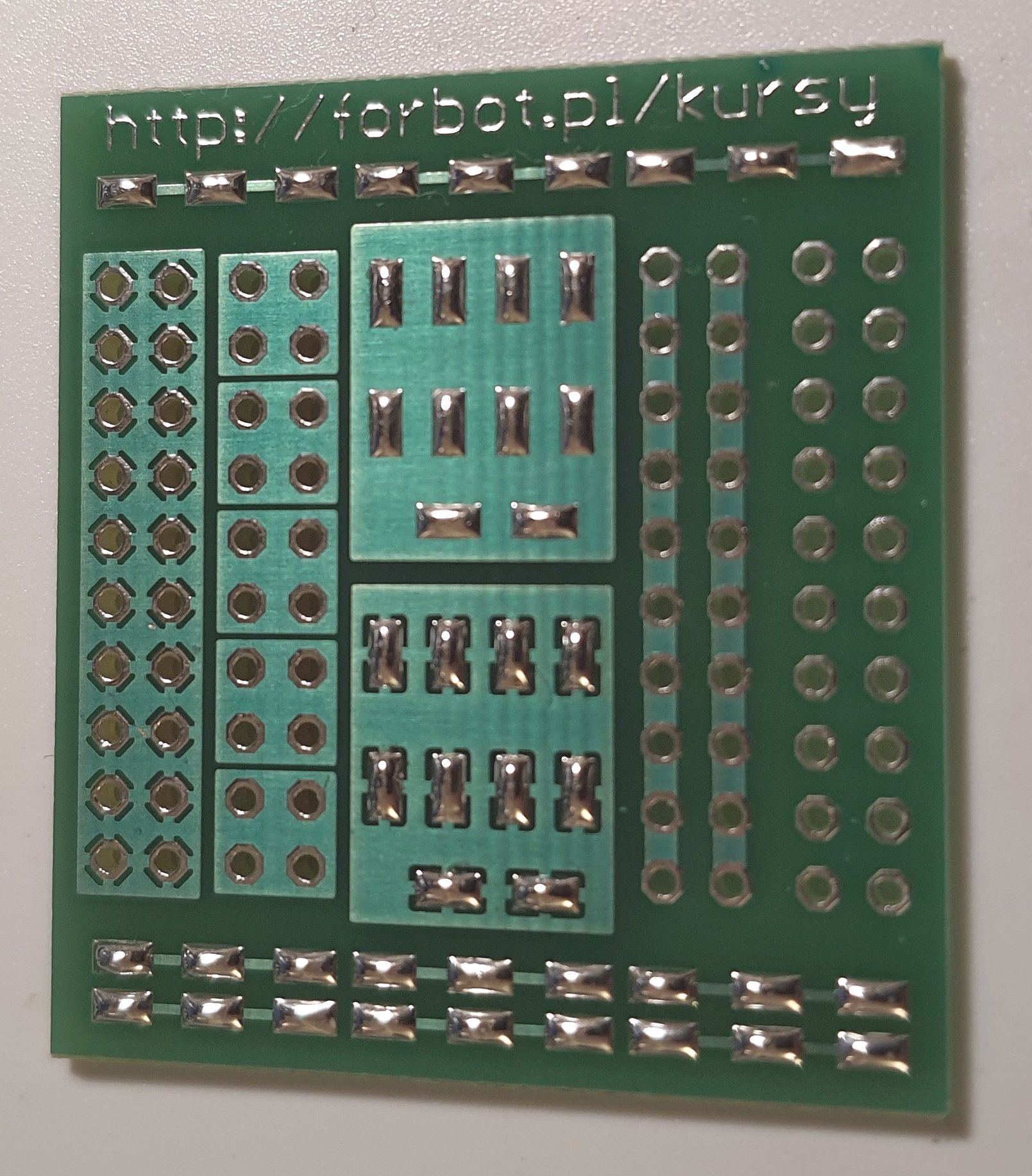

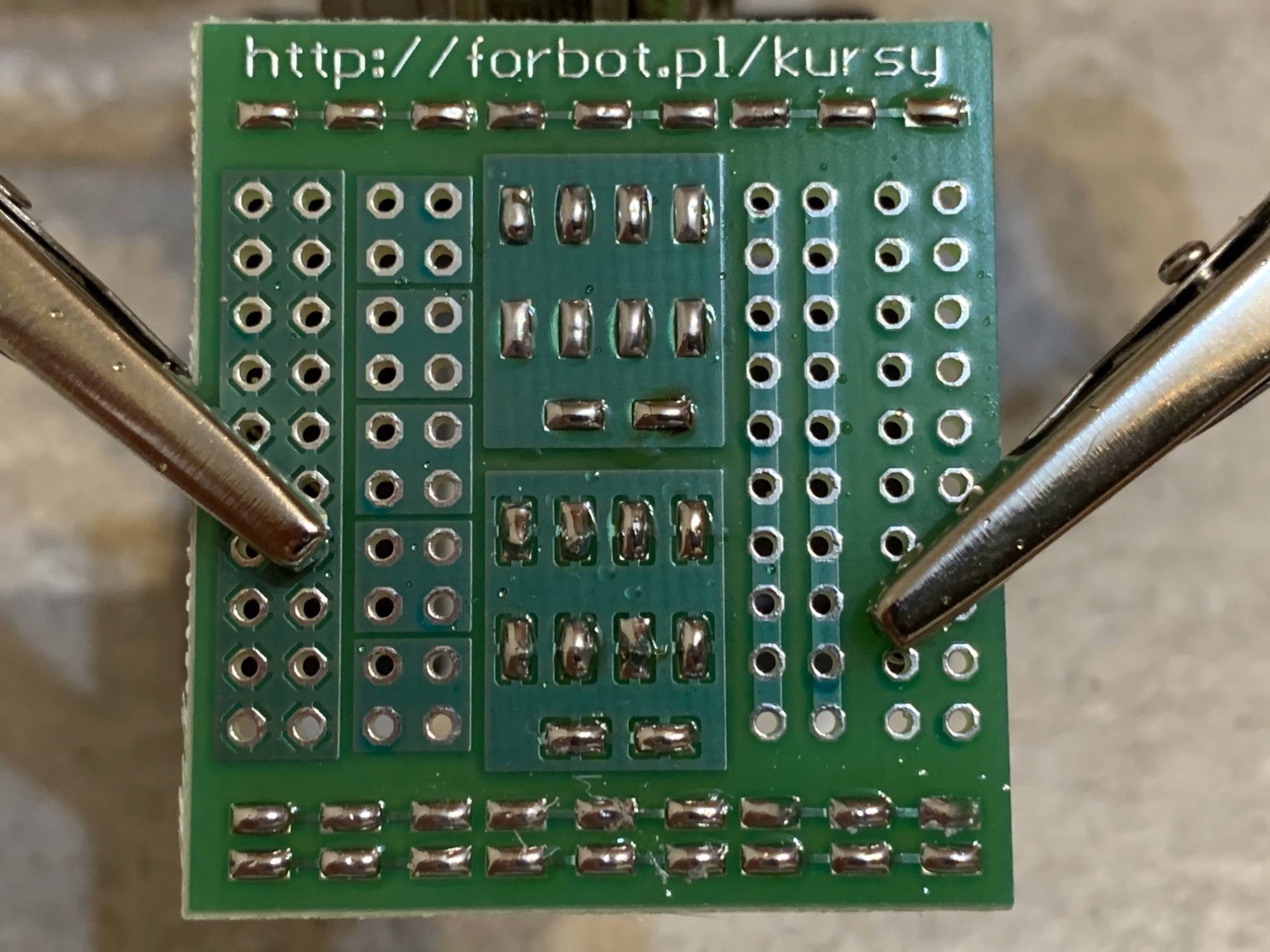

Cześć, spróbowałem wykonać ćwiczenie i wyszło mi jak na załączonym zdjęciu. Cześć łatwa była dla mnie raczej łatwa, średnia była trudniejsza, a trudna też okazała się łatwa 😛 Pytanie -- co stało mi się tam na dole? Cyna zaczęła mi się dziwnie ciągnąć/rozwarstwiać, przez co na płytce zostały jak gdyby "włosy". Udało się to jakoś ręcznie doczyścić, ale nie wygląda to dobrze. Dodatkowo w niektórych miejscach zrobiły mi się nieco kanciaste / wyciągnięte luty, zamiast ładne i gładkie (na zdjęciu nie do końca to widać, bo jest zrobione od góry). Jak tego unikać?






Edit: przez pomyłkę zamieściłem post w drugiej, zamiast w trzeciej części kursu. Musiałem pomylić zakładki. Poproszę o przeniesienie, jeśli to możliwe i przepraszam za zamieszanie.

Edytowano przez Anonim
pomyłka w dziale, edit
Link to post
Share on other sites
10 godzin temu, lkkula napisał:

Poproszę o przeniesienie, jeśli to możliwe i przepraszam za zamieszanie.

Zrobione 🙂

Tak patrzę na te włoski ale jakoś nie widzę, albo nie ma tu dramatu, który rzuciłby się w oczy 😉 Luty wyglądają dobrze, jeżeli coś nie jest jakieś bardzo gładkie to może przy lutowaniu była za niska temperatura albo topnik źle wszedł. Myślę że dobrze Ci idzie tylko potrzebujesz trochę doświadczenia 💪

Link to post
Share on other sites

Fajnie wyjaśnione. Dzięki.
Do tej pory lutowanie mi się nie udawało. Aż mnie trzęsie, jak sobie przypomnę, ile ścieżek dawniej w różnych urządzeniach pozrywałem...


  • Lubię! 2
Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

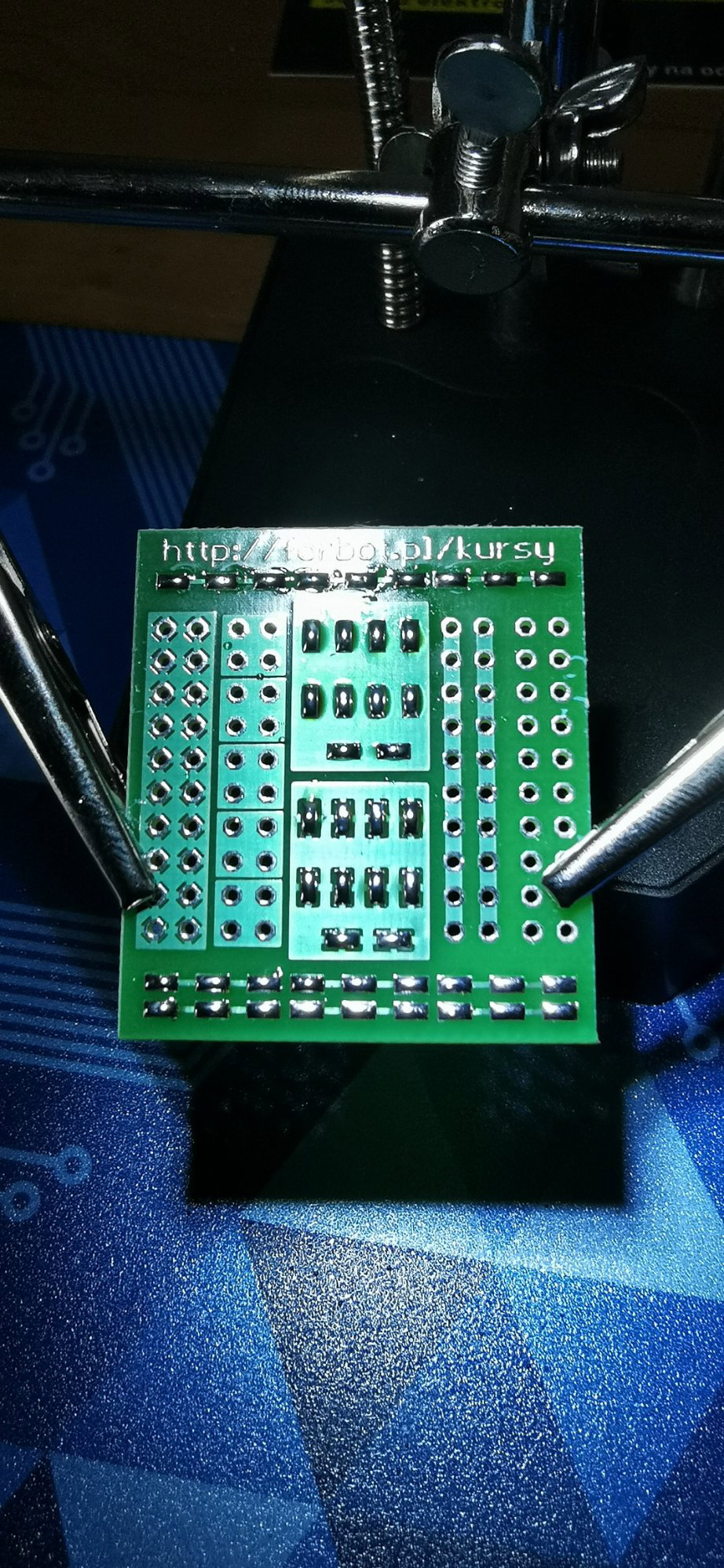

@mietek212 witam na forum 🙂 Dobra robota, na przyszłość minimalnie niej cyny i będzie perfekcyjnie! Powodzenia w dalszych eksperymentach 🙂

Link to post
Share on other sites

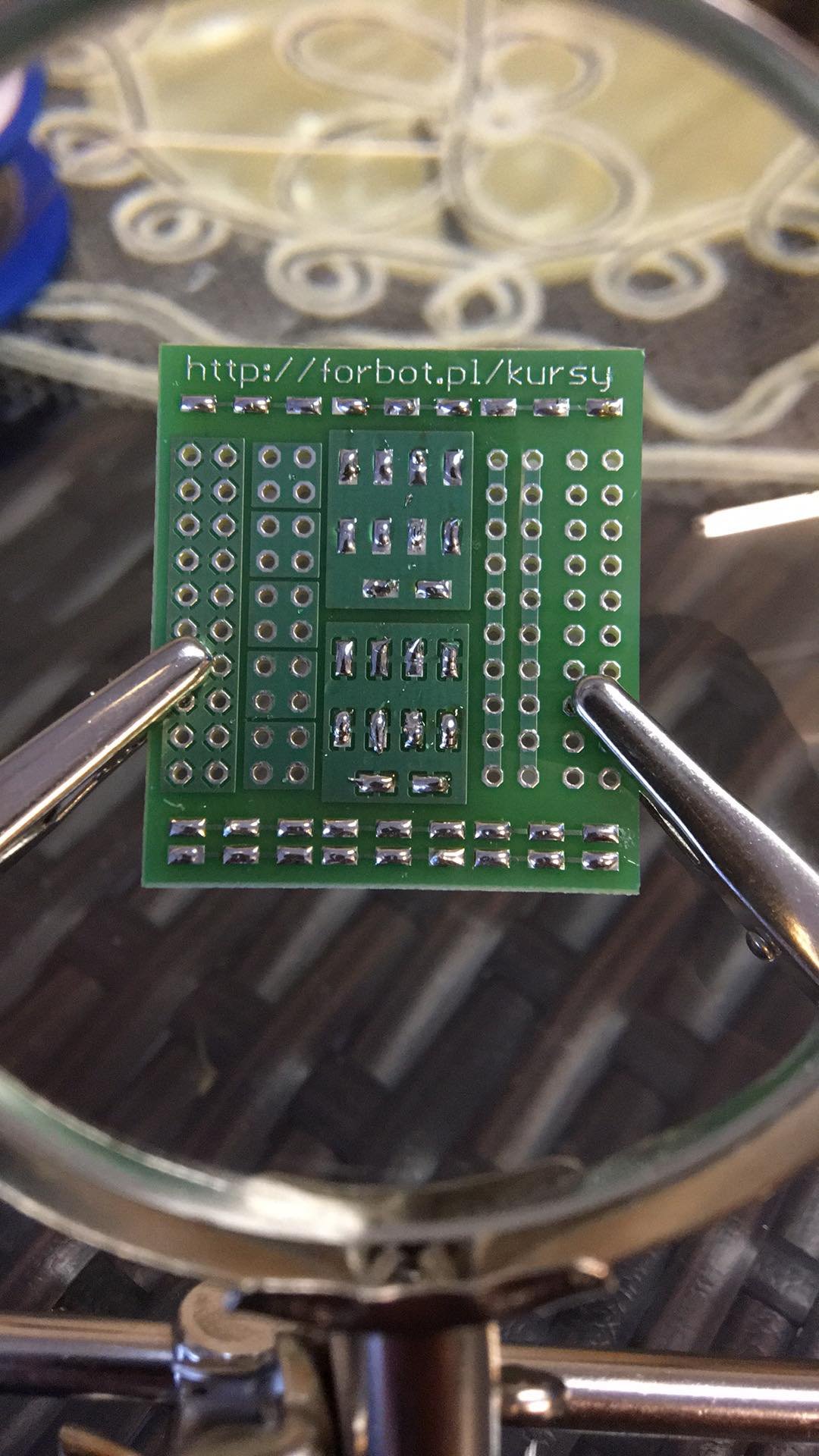

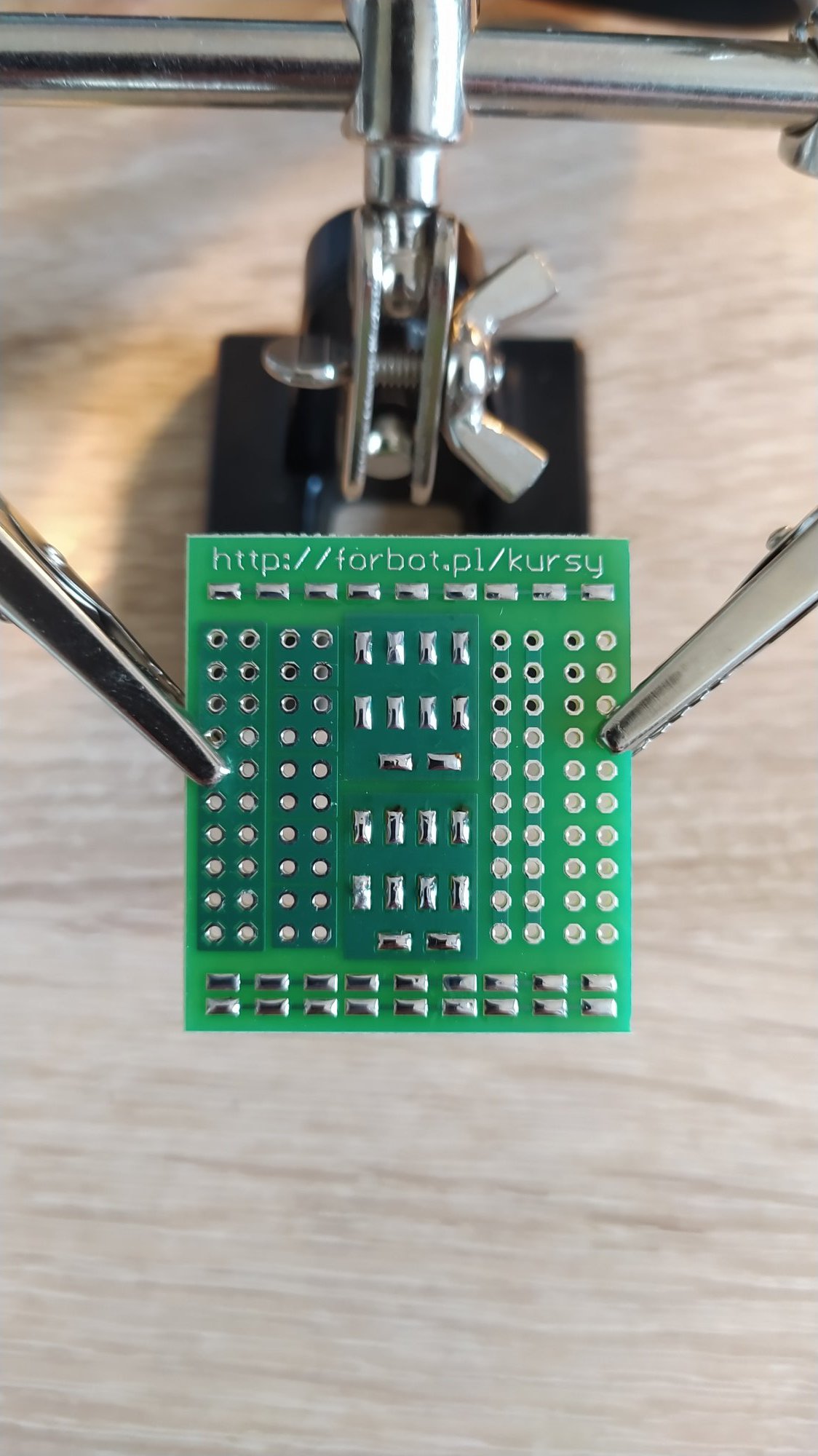

Poza dwoma przepaleniam i jedną ,,górką,, chyba wyszło przyzwoicie 😉 lutownica 70W z regulacją temperatury z aliexpress. Tak przy okazji pytanie - lutujecie w rekawiczkach?


Link to post
Share on other sites

@matbla22 witam na forum 🙂 Dobra robota, życzę udanych eksperymentów z kolejnymi płytkami! Jeśli chodzi o rękawiczki to można i ogólnie jest to wskazane, ale tak realnie przy tego typu układach raczej nie jest to konieczne. Wystarczy "rozładować" się przed lutowaniem.

  • Pomogłeś! 1
Link to post
Share on other sites

To i ja się pochwalę.

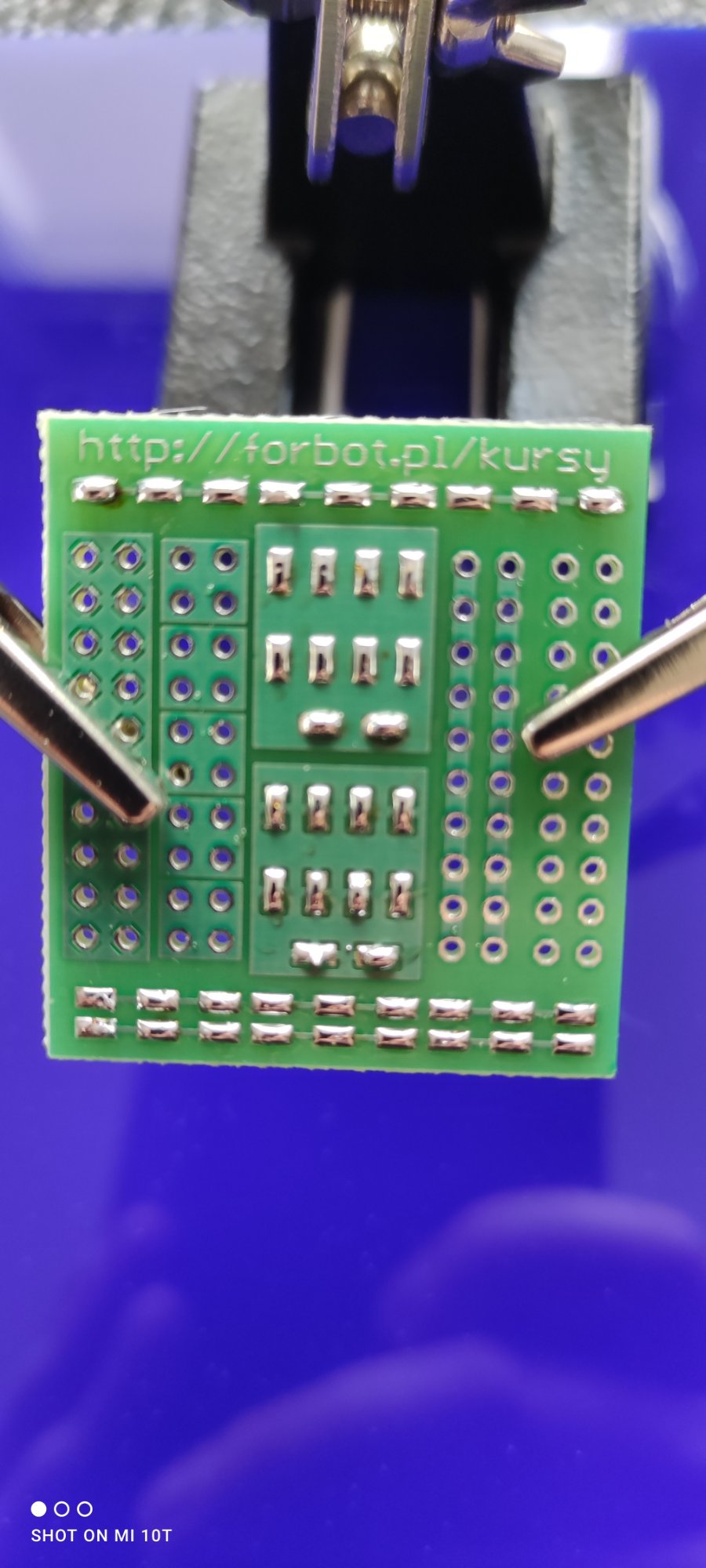

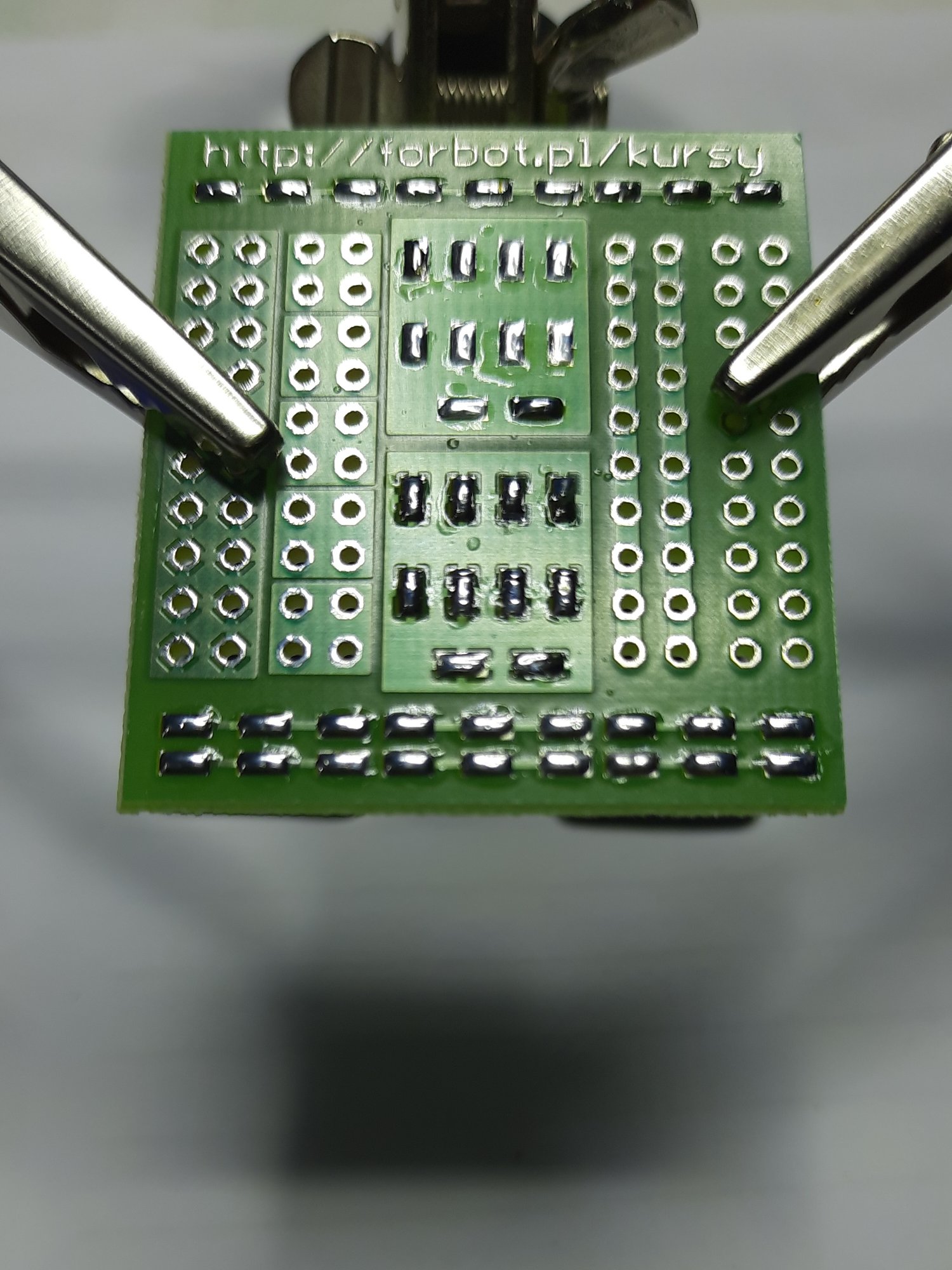

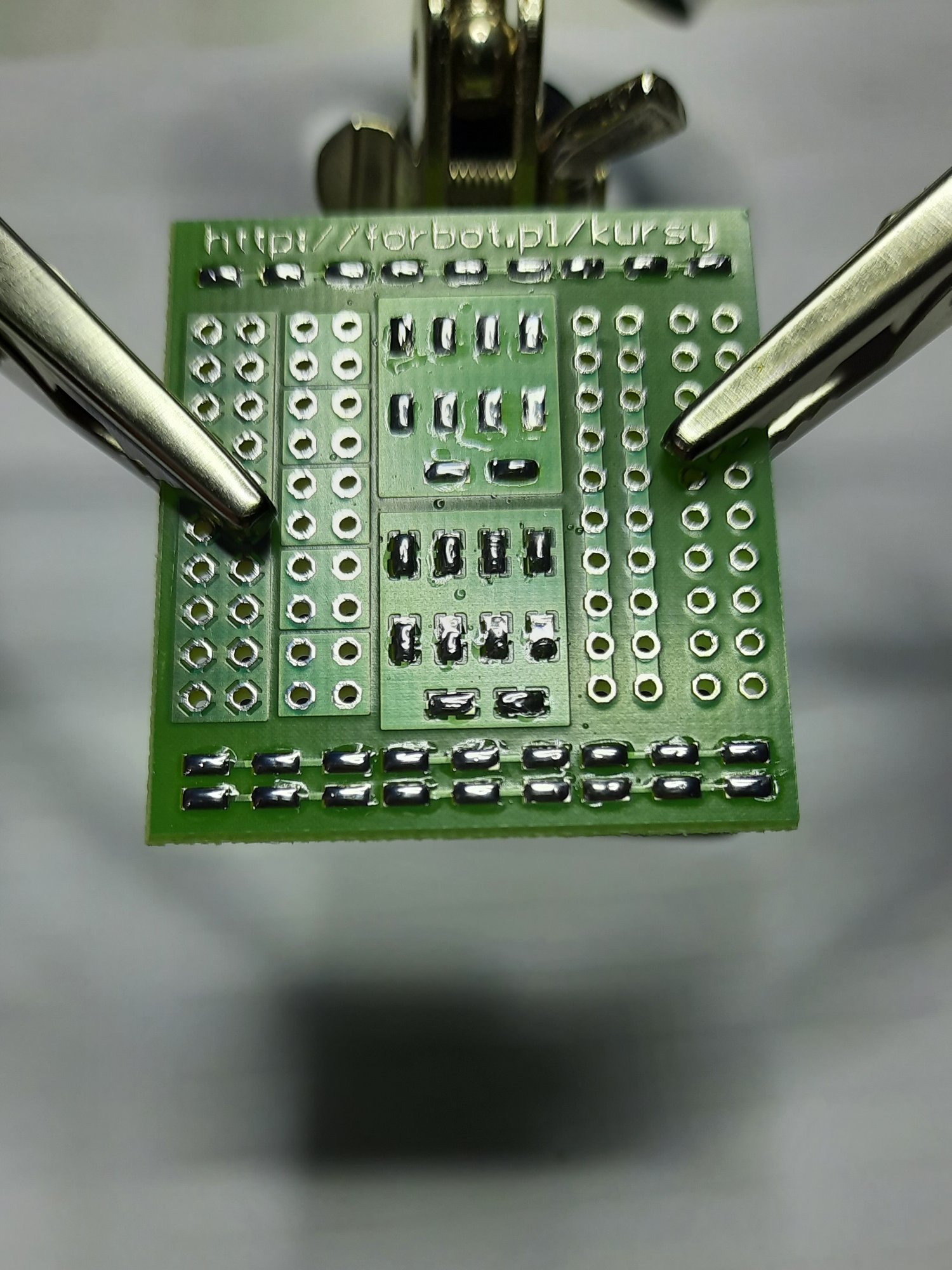

20210427_225129.thumb.jpg.e44d4e4b7c490fee0af0dcc0ba46d5ae.jpg20210427_224800.thumb.jpg.5aadbd0e373c135aff5d09202bfce5e6.jpg
Średnie wyszły najgorzej, a trudne o dziwo też mi wyszły lepiej niż te średnie. Próbowałem je poprawić i koniec końców chyba jest w miarę przyzwoicie.

  • Lubię! 1
Link to post
Share on other sites

@ModelAXE następnym razem trochę mniej cyny i będzie idealnie - powodzenia w dalszych eksperymentach!

Link to post
Share on other sites

Czesc. Mam maly problem z definicjami budowy plytki.

W tresci lekcji czesto pada slowo "pad" ale nie ma go na rysunku opisowym w lekcji. Czy pad to przewodzaca otoczka dziurki ktora podlaczona jest do sciezki? Na rysunku jest to "spoiwo".
Jak nazwac te miedziane kwadraty umiesczone na plytkach by utrudnic nieco zadanie (fajny pomysl swoja droga)?

Czym tak naprawde jest soldermaska? Czy jest to zwyczajnie laminat, czy tez cos co dodatkowo pokrywa laminat?

Swietny kurs. Bardzo bym chcial dokupic plytek do cwiczen - to wielka szkoda, ze nie sprzedajecie ich osobno.

Link to post
Share on other sites

@EagleEye pad to synonim pola lutowniczego - kawałek odsłoniętej miedzi (bez soldermaski), do której lutujesz element. Zazwyczaj jak myślisz pad wyobrażasz sobie pole lutownicze elementu powierzchniowego (SMD), nie mają one otworków, ale tyczy się to też tych przewlekanych. W polskiej terminologii nazywamy to polem lutowniczym i wtedy wszystko się zgadza 🙂

51 minut temu, EagleEye napisał:

Jak nazwac te miedziane kwadraty umiesczone na plytkach

Więc to też są pady.

51 minut temu, EagleEye napisał:

Czym tak naprawde jest soldermaska?

Soldermaska to ochronna warstwa lakieru - najczęściej zielony. Osłania ścieżki. Nie ma jej tam gdzie są pady do których trzeba coś przylutować.

  • Lubię! 1
Link to post
Share on other sites


Pierwsze kroki już za sobą, kurs bardzo ciekawy. Generalnie już mam za sobą kurs podstaw elektroniki I oraz II, STM'ki też były. Każde kursy są wg mnie przygotowane fenomenalnie, są bardzo dobrze przygotowane merytorycznie i dużo się na tych kursach nauczyłem. Robicie bardzo dobrą robotę!!! A tymczasem zabieram się za dalsze lekcje z lutowania😀

  • Lubię! 2
Link to post
Share on other sites
