skoczo Listopad 12, 2019 Udostępnij Listopad 12, 2019 Witam. Udało mi się złożyć układ oraz wprowadzać zmiany w długości cyklu i czasie świecenia diod. Jednego tylko nie rozumiem. Dlaczego pin 4(RESET) jest podpięty do plusa? U mnie układ działa niezależnie od tego czy go podepnę do plusa czy nie. Nie wpływa to na pracę, przynajmniej na 'oko'. Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Listopad 13, 2019 Udostępnij Listopad 13, 2019 @skoczo reset nie powinien wisieć "w powietrzu", ponieważ układ może być wtedy szczególnie wrażliwy na zakłócenia z otoczenia. Pozostawianie takiego wyprowadzenia "luzem" to zła praktyka. Może w tym zastosowaniu nie zobaczysz różnicy, ale na pewno warto dodać takie połączenie. Cytuj Link do komentarza Share on other sites More sharing options...
Davis Grudzień 17, 2019 Udostępnij Grudzień 17, 2019 Niby układ mam podłączony dobrze, ale gdy następuje przełączenie z diody czerwonej na zieloną to dioda zielona świeci cały czas i nie załącza się już czerwona (kondensator 1000uF). Tak ma być, czy jednak istnieje możliwość, że coś pomieszałem w układzie? Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Grudzień 18, 2019 Udostępnij Grudzień 18, 2019 @Davis umieść proszę wyraźne zdjęcia swojego układu to sprawdzimy temat 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay

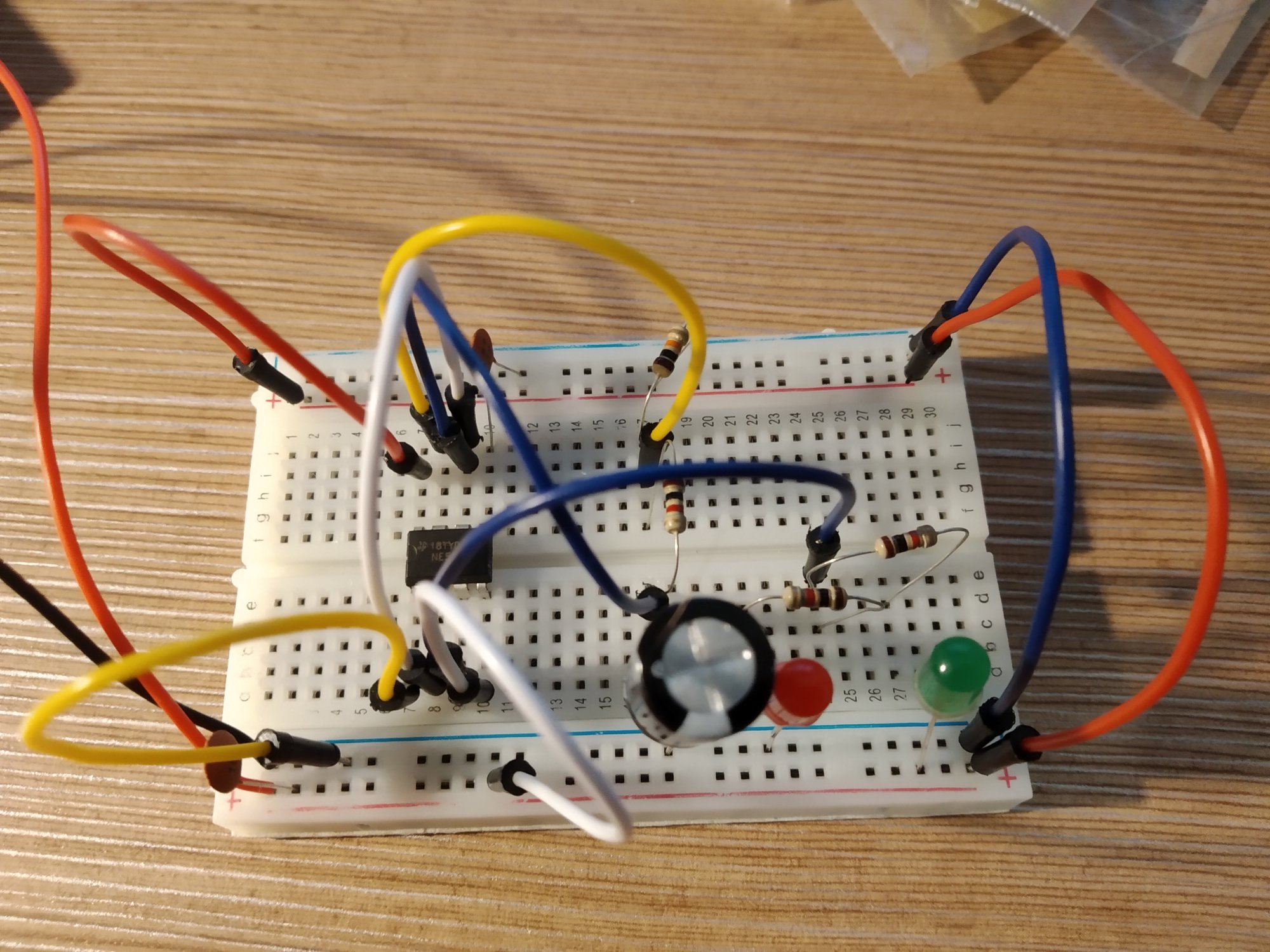

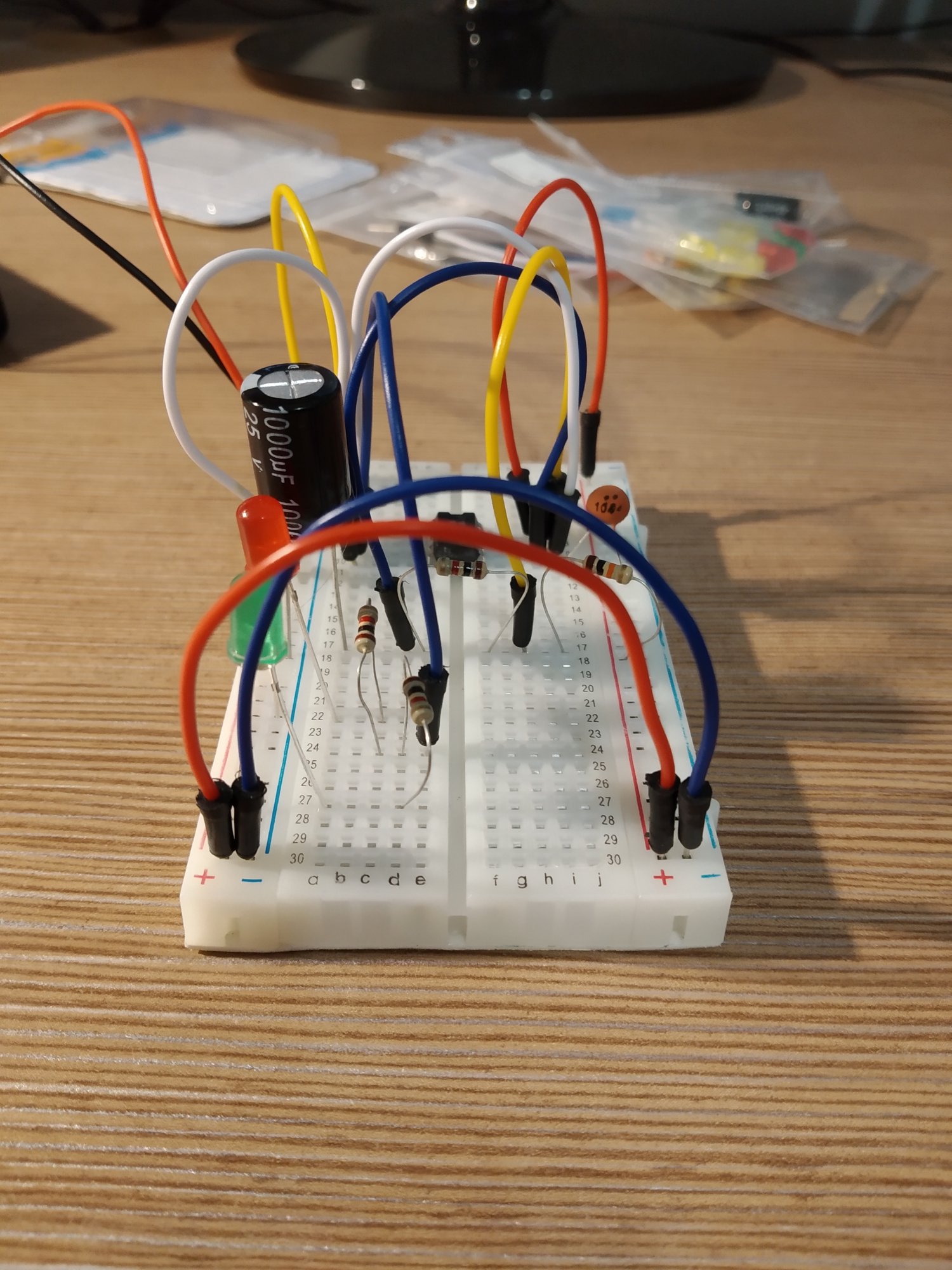

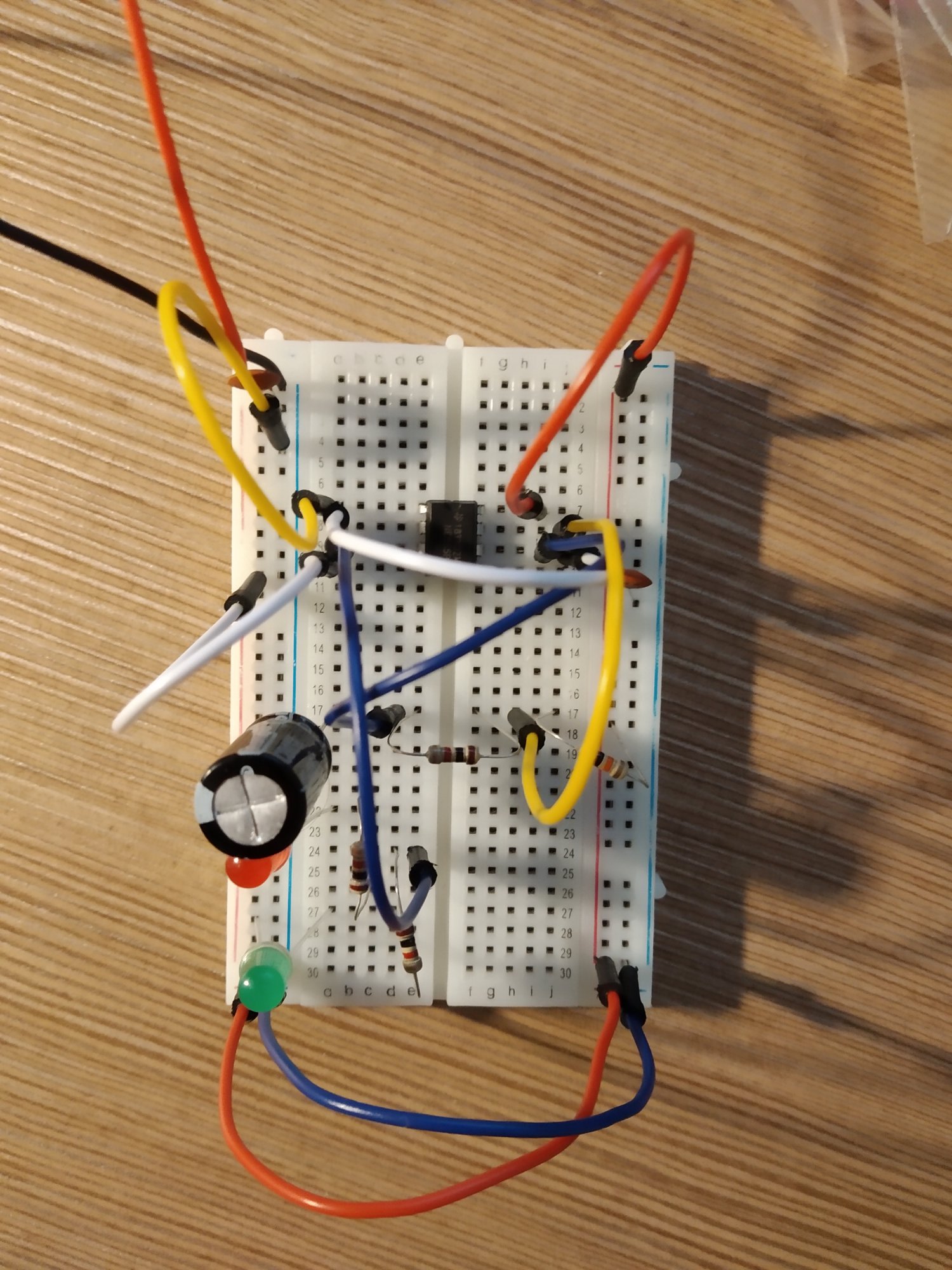

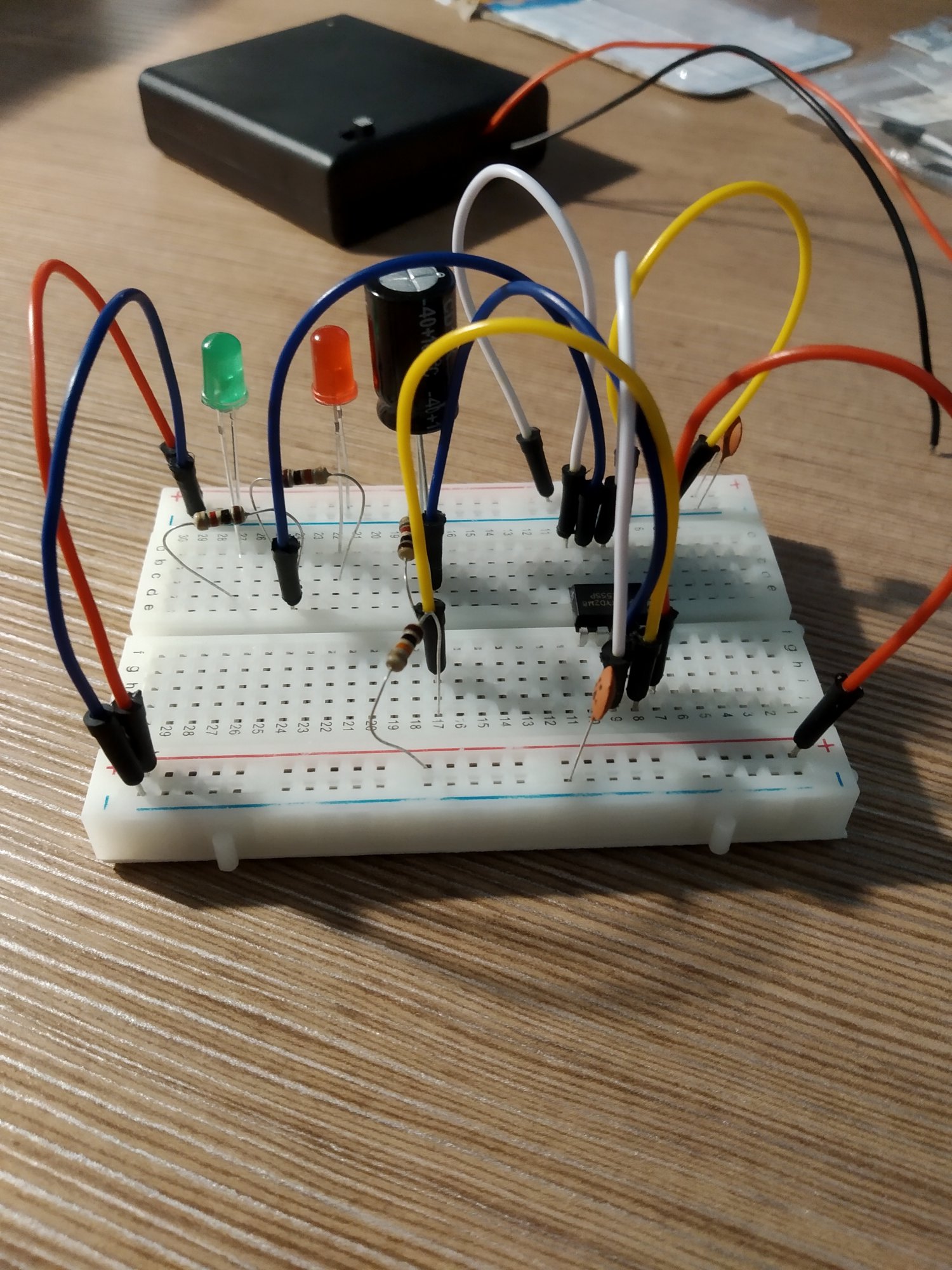

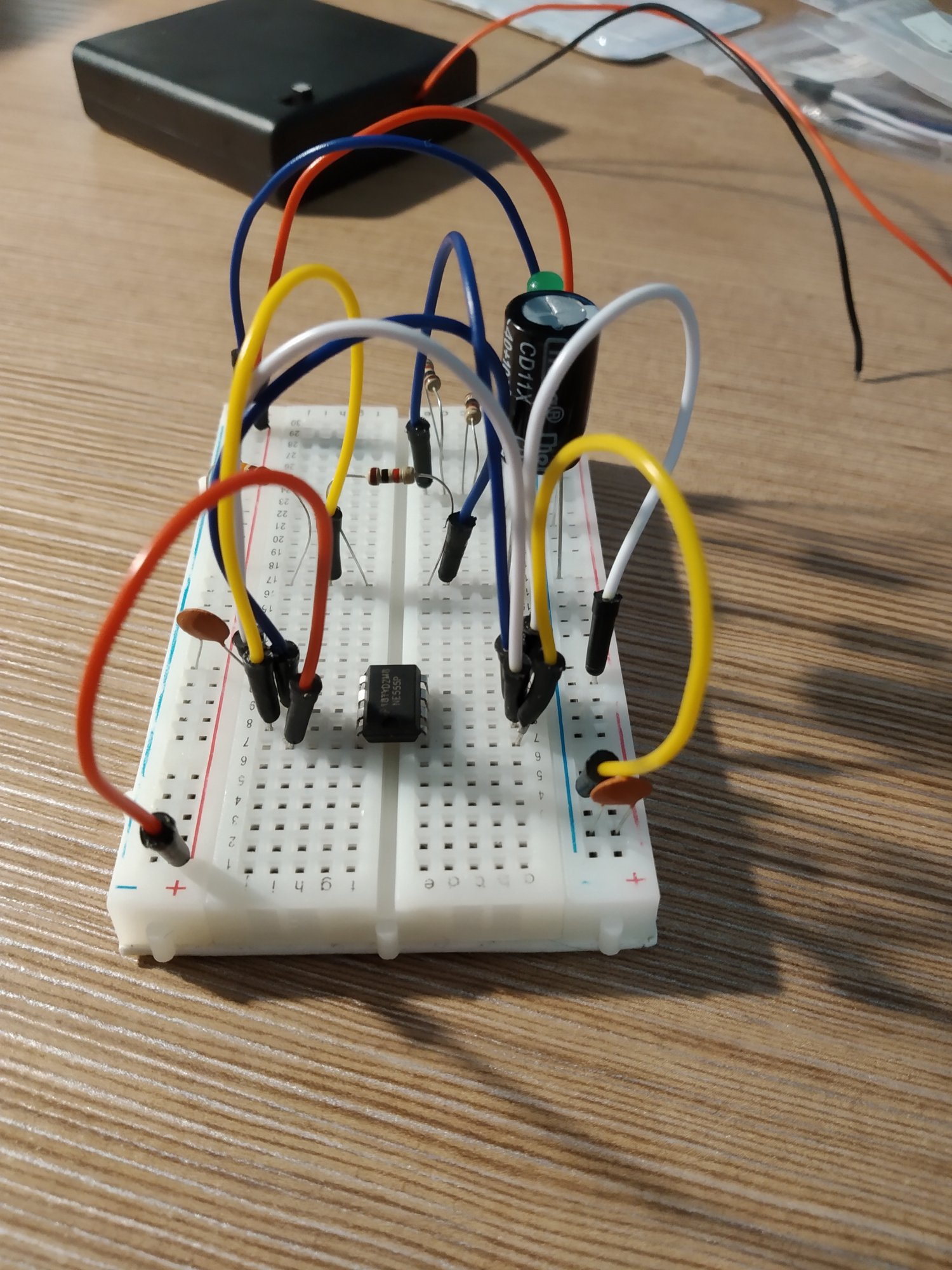

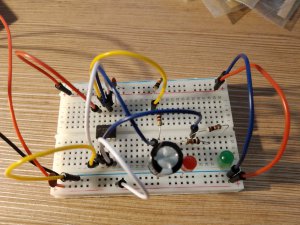

Davis Grudzień 18, 2019 Udostępnij Grudzień 18, 2019 @Treker Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Grudzień 19, 2019 Udostępnij Grudzień 19, 2019 @Davis tak zerknąłem na ten układ i podłączenie 555 wygląda dobrze, ale patrzę na zieloną diodę i chyba masz ją wpiętą na odwrót. Ewentualnie może sprawdź czy jakiś kabelek nie jest uszkodzony - wewnątrz może coś nie zwierać. 2 Cytuj Link do komentarza Share on other sites More sharing options...
Davis Grudzień 19, 2019 Udostępnij Grudzień 19, 2019 @Gieneq dzięki za radę. Dioda była wpięta prawidłowo. Winowajcę znalazłem wśród kabli, który nie stykał wystarczająco mocno w jednym miejscu. 2 Cytuj Link do komentarza Share on other sites More sharing options...
Bsatola Luty 2, 2020 Udostępnij Luty 2, 2020 Dlaczego jak w generatorze astabilnym rezystor 1 (ten, który ma 10k omów) zamienimy na przewód o oporze bliskim zero czerwona dioda świeci się krótko, a zielona bardzo długo? Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Luty 3, 2020 Udostępnij Luty 3, 2020 @Bsatola nie wiem za bardzo jakiej odpowiedzi oczekujesz, ale pisząc w skrócie - po prostu sposób świecenia diody jest zależy od wartości 3 elementów (2 rezystorów i kondensatora). Zmieniając dowolny z elementów wpływasz na czas ładowania i rozładowywania kondensatora, co przekłada się na inne działanie układu. Twój przykład jest już skrajny, bo właściwie zwarłeś jedno wyprowadzenie NE555 bezpośrednio do Vcc. Najlepiej eksperymentować jednak z jakimiś wartościami rezystorów (większymi od 0) lub z wpiętym potencjometrem - wtedy kręcąc pokrętłem będziesz widział jak zmienia się działanie układu w zależności od wartości poszczególnych elementów. Możesz też oczywiście posłużyć się wzorami i policzyć coś na papierze, ale takie eksperymenty w praktyce chyba będą ciekawsze. 1 Cytuj Link do komentarza Share on other sites More sharing options...
ewgron Marzec 1, 2020 Udostępnij Marzec 1, 2020 Proszę o wyjaśnienie do czego służy rezystor Ra i dlaczego po zmniejszeniu jego wartości np. za pomocą potencjometru do bardzo małych wartości (poniżej 150 Ω) układ przestaje przełączać. Cytuj Link do komentarza Share on other sites More sharing options...

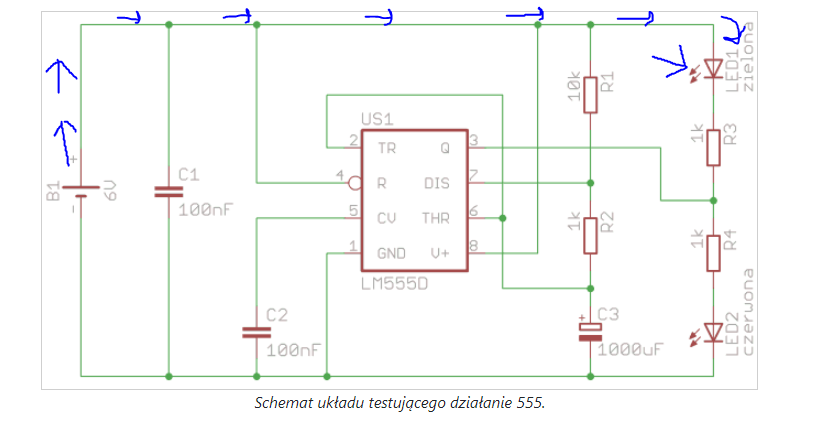

Oskar_Zaremba Marzec 25, 2020 Udostępnij Marzec 25, 2020 Dzień Dobry, Chciałbym się dowiedzieć w jaki sposób działa Generator astabilny. Chodzi mi konkretnie o przełączanie diod czerwonej z zieloną. Rozumiem że na początku kiedy kondensator C3 nie jest naładowany to z nóżki 3 popłynie prąd przez diodę czerwoną powodując jej świecenie. Dzieje się tak jak sądzę z dwóch powodów: po pierwsze nie będzie różnicy potencjałów w gałęzi LED1 i R3 ponieważ z nóżki 3 będziemy w przybliżeniu mieli +6V i od baterii +6V, niema różnicy potencjałów (napięcia) prąd nie płynie, po drugie napięcie z nóżki 3 podawane jest do gałęzi LED1 i R3 w kierunku zaporowym diody LED1. Nie rozumiem dlaczego dioda LED2 nie świeci kiedy na nóżce 3 nie ma napięcia. Zarówno LED1, R3, R4 oraz LED2 zwarte są teraz do masy i to nie przez nóżkę 3 układu scalonego. Jeśli nóżka 3 w jakiś magiczny sposób przy jej stanie logicznym 0 zwiera się do masy to gdzie to jest ujęte na schemacie tego układu NE555??? Nóżkę 7 widzę na ten przykład że może się zewrzeć z masą kiedy załączy się tranzystor gdzie jest zatem połączenie do masy nóżki 3 przy stanie logicznym 0? Cytuj Link do komentarza Share on other sites More sharing options...

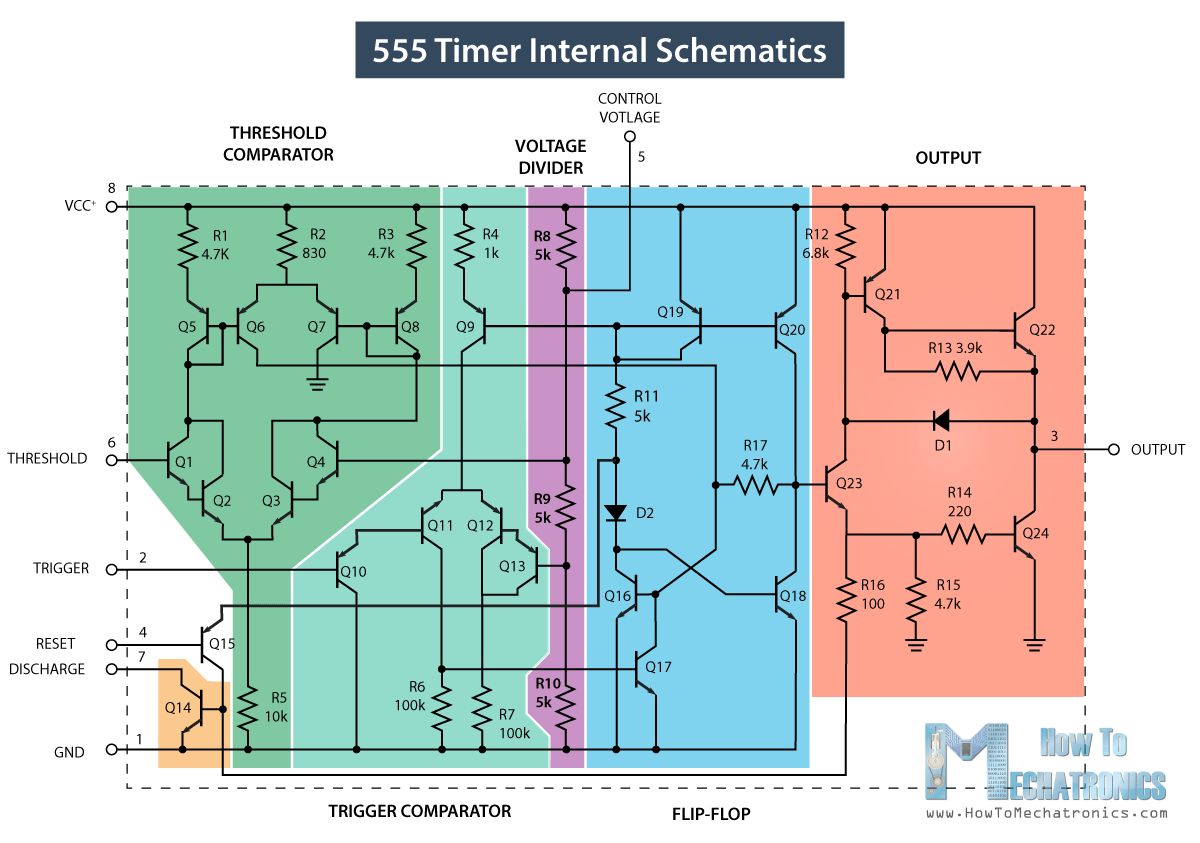

Gieneq Marzec 27, 2020 Udostępnij Marzec 27, 2020 (edytowany) @Oskar_Zaremba Wiąże się to z tym jak zrealizowane jest wyjście układu cyfrowego. Nie jestem pewny czy ta grafika jest poprawna, bo taka treść nie jest popularna w internecie ale widać tu dlaczego układ z kursu ma prawo działać. Jest tu przykład wyjścia (kolor brzoskwiniowy albo łososiowy, jak kto woli), wyglądającego na totem-pole. 2 tranzystory jeden nad drugim, odbieramy sygnał z pomiędzy. W takim układzie mamy 2 opcje na wyjściu: Gdy dolny tranzystor jest zatkany to prąd popłynie z górnego do odbiornika. Nazywa się to source, czyli wyjście jest źródłem prądu i poda prąd na odbiornik. Gdy górny tranzystor jest zatkany, to wyjście robi się takim jakby wejściem i odbiera prąd z odbiornika. Nazywa się to sink (zlew...) i spływa do niego prąd. Zatem drążąc drugi przypadek to gdy na wyjściu masz stan 0 (pin NE555 chce zaciągnąć jakiś prąd) to uda się to tylko z zasilania a nie z masy 🙂 możesz to przyrównać do działania układu z otwartym kolektorem, jeżeli ująć górny tranzystor to sytuacja właśnie tak wygląda. Co do tłumaczenia reszty tego układu nie jestem kompetentny 😞 Źródło grafiki Edytowano Marzec 27, 2020 przez Gieneq Cytuj Link do komentarza Share on other sites More sharing options...
Mrsonyy Kwiecień 9, 2020 Udostępnij Kwiecień 9, 2020 Witam ,dlaczego ta dioda na schemacie nie świeci od samego początku .Czegoś tu nie rozumiem . 1 Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Kwiecień 10, 2020 Udostępnij Kwiecień 10, 2020 @Mrsonyy witam na forum 🙂 Pytasz o to dlaczego diody nie świecą skoro są w sumie obie (w szeregu) wpięte równolegle w linię zasilania? Pisałem o tym wyżej - dzieje się tak ponieważ NE555 na wyjściu ma układ który albo wystawia stan wysoki, albo niski który przeważa i włącza tylko jedną z diod. 1 Cytuj Link do komentarza Share on other sites More sharing options...
Mrsonyy Kwiecień 10, 2020 Udostępnij Kwiecień 10, 2020 @Gieneq Rozumiem że jeśli na wyjściu jest 1 to zapala się dolną dioda ponieważ napięcie idzie z wyjścia, a dioda przepuszcza w jedną stronę. To czy linia zasilania układu 'zabiera' cały prąd w czasie działania i już dalej nie płynie? 1 Cytuj Link do komentarza Share on other sites More sharing options...
