Technika cyfrowa - #2 - algebra Boole'a w praktyce


Pomocna odpowiedź

Dzięki za odpowiedzi .  Układ wymyślony ale nie przemyślałem działania kondensatora. Chodziło mi o coś co zaczyna przepuszczać prąd dopiero jak się naładuje , jest takie coś?

Edytowano przez jas123
Link to post
Share on other sites
37 minut temu, jas123 napisał:

zaczyna przepuszczać prąd dopiero jak się naładuje

No ale przecież sam proces "ładowania" tego mitycznego elementu musi być z definicji zjawiskiem gromadzenia w nim jakiejś energii. A ta przepływa tylko wtedy gdy płynie prąd. W kondensatorze, gdy płynie prąd rośnie na nim napięcie a energia gromadzi się w polu elektrycznym. W indukcyjności przepływ prądu powoduje gromadzenie energii w polu magnetycznym. Jednak te dwa elementy zachowują się zupełnie inaczej: na kondensatorze nie możesz bezkarnie zmieniać napięcia bo musiałbyś dostarczać ogromną energię w krókim czasie a dławik z kolei nie pozwala na szybkie zmiany prądu, za to napięcie na nim możesz zmieniać dowolnie szybko. Może któryś z tych dwóch elementów jednak Ci przypasuje, choć nadal nie wiemy co kombinujesz. Układów generatorów jest jak mrówków: począwszy od tych dwustanowych opartych na przerzutnikach (układach z histerezą) i stałych czasowych RC lub RL do harmonicznych opartych na liniowych wzmacniaczach i obwodach RLC (w dowolnej kombinacji). Gdzieś zawsze jest jakiś element aktywny (przerzutnik, wzmacniacz, coś z ujemną rezystancją) i pasywna pętla sprzężenia zwrotnego wyznaczająca parametry czasowo-częstotliwościowe.

  • Lubię! 2
Link to post
Share on other sites

Witam!

Właśnie skończyłem pierwszą lekcje i powiem wam że pomimo iż temat jest mi znany z programowania to stworzenie bramek samemu jest bardzo ciekawe i wciągające 😄

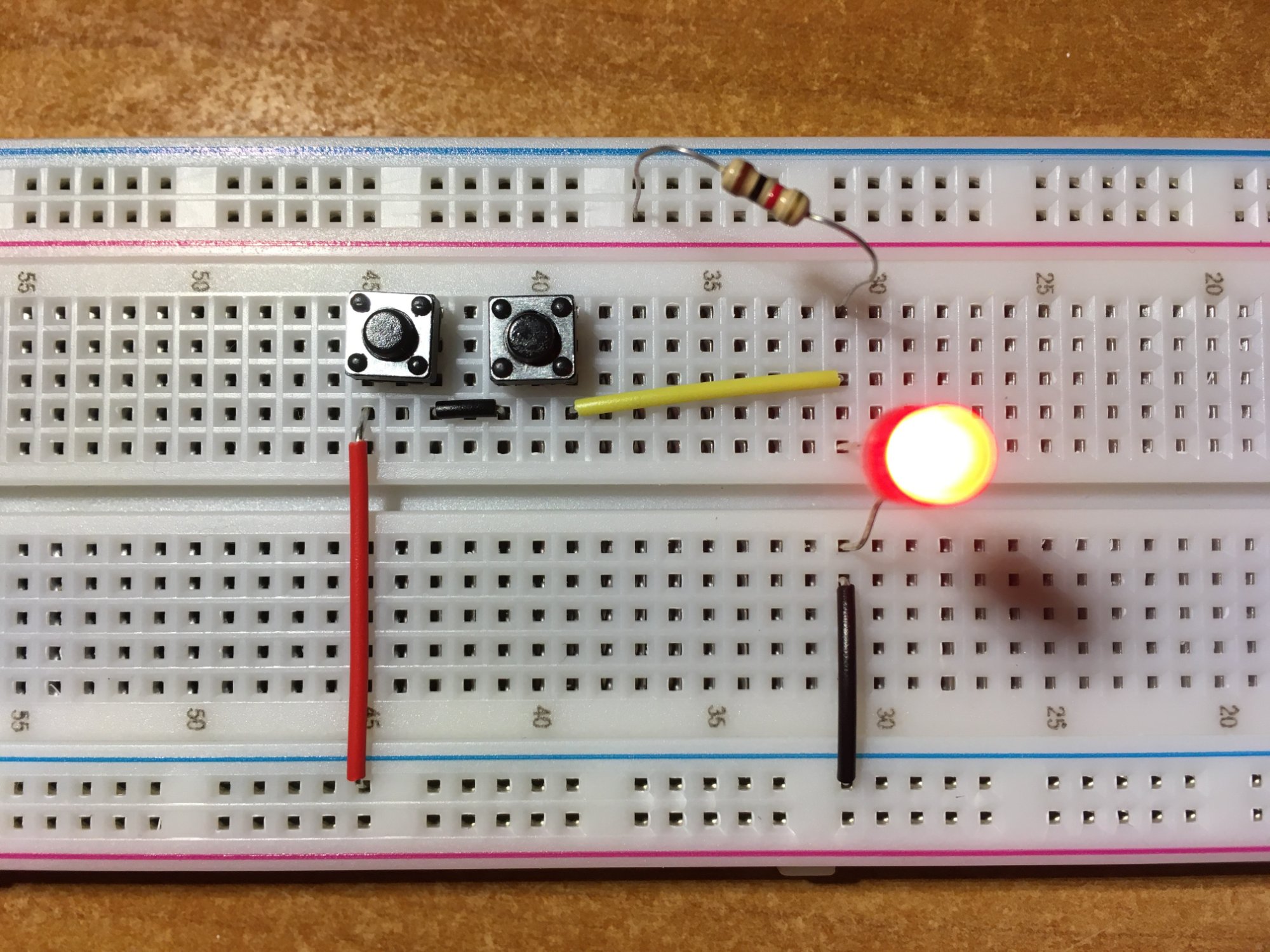

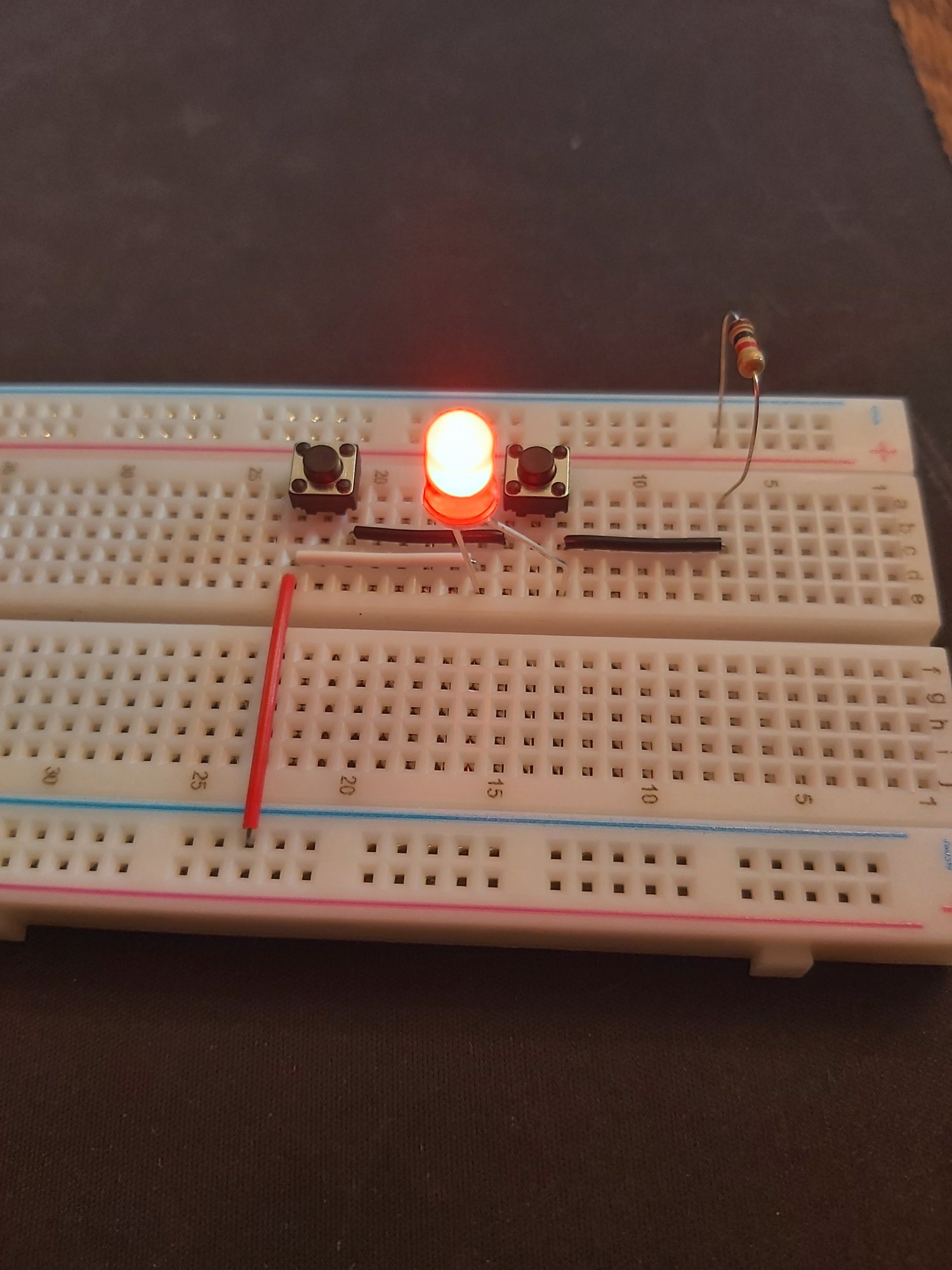

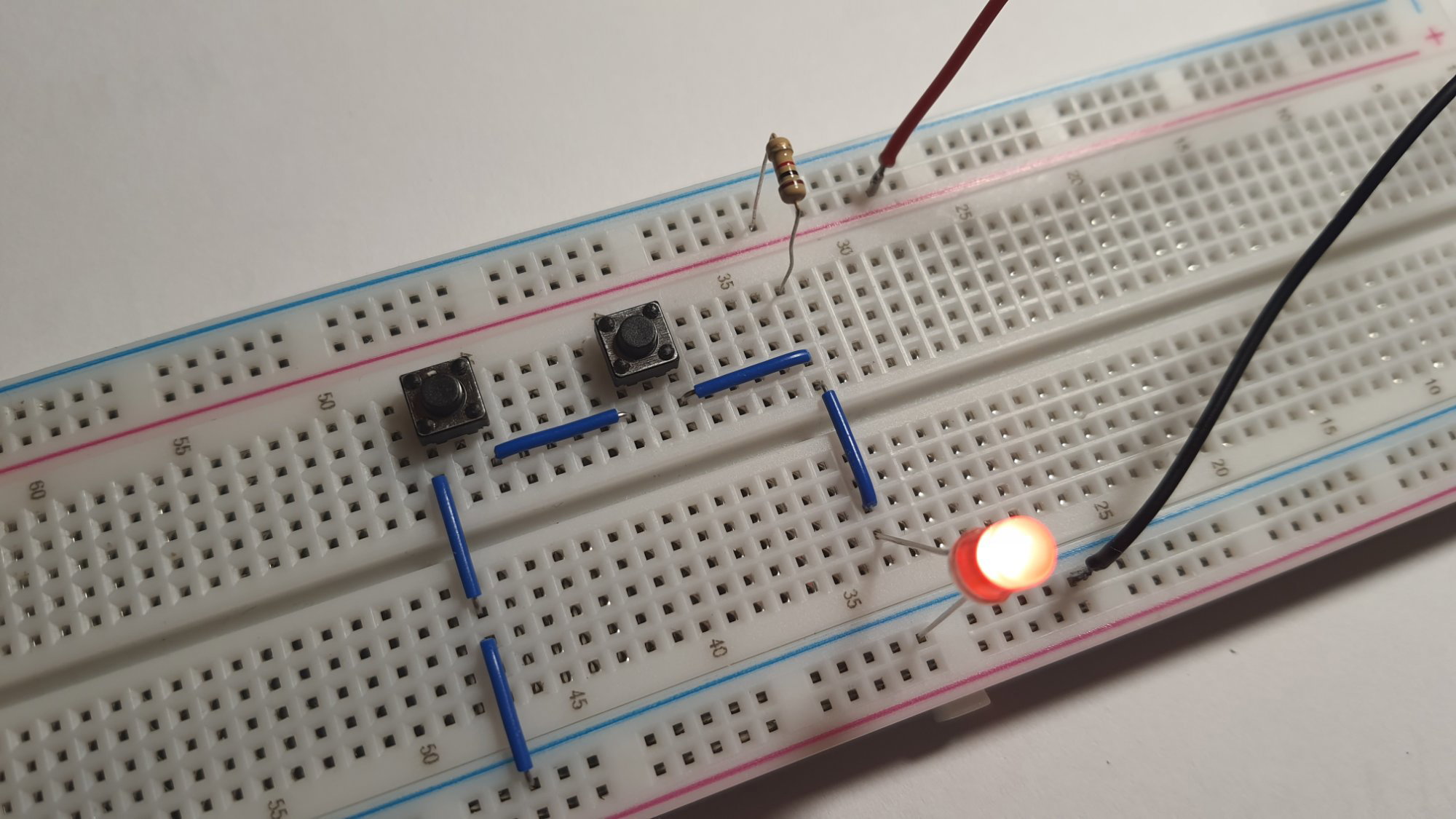

Co do NAND to tak to zaprojektowałem:






a co do odpowiedzi to:

  1. odp = 0
  2. odp = 1
  3. odp =0



Dodatkowo zabieram się za  pracę nad XOR'em bo temat poruszony wyżej 😄

Pozdrawiam
Ruby

  • Lubię! 2
Link to post
Share on other sites

Też się zawiesiłem nad kolejnością w:

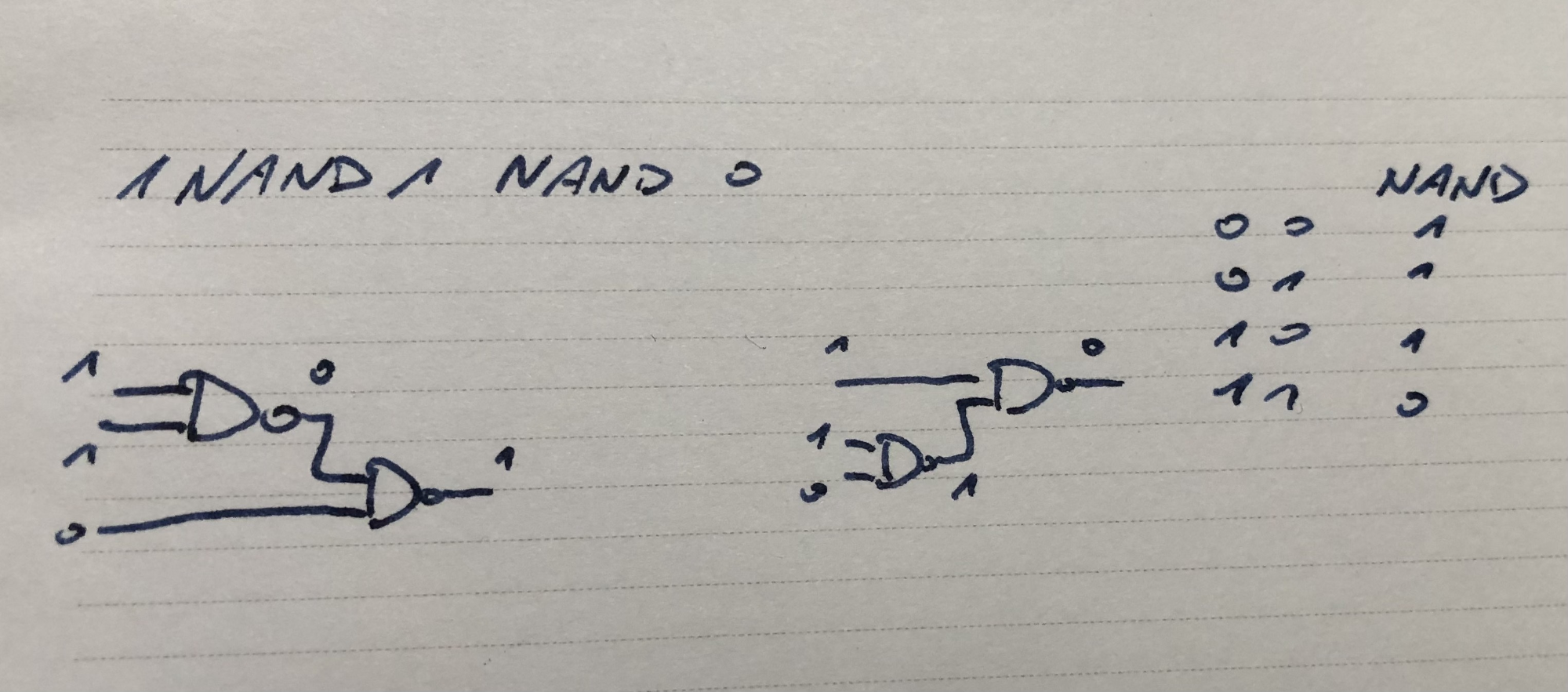

1 NAND 1 NAND 0 = ?

Już miałem pisać pytanie jak to policzyć, ale zauważyłem, że już była niezła dyskusja na ten temat... 😀

Bardzo rozbawiło mnie to:

Dnia 12.12.2019 o 11:04, Zealota napisał:

Przykład z AND'ami hmm, to co bramka 3 wejściowa AND sprawdza "gdzie jest nawias" lub "czy lewa czy prawa strona"



  • Lubię! 1
Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Dnia 30.03.2020 o 08:01, Gieneq napisał:

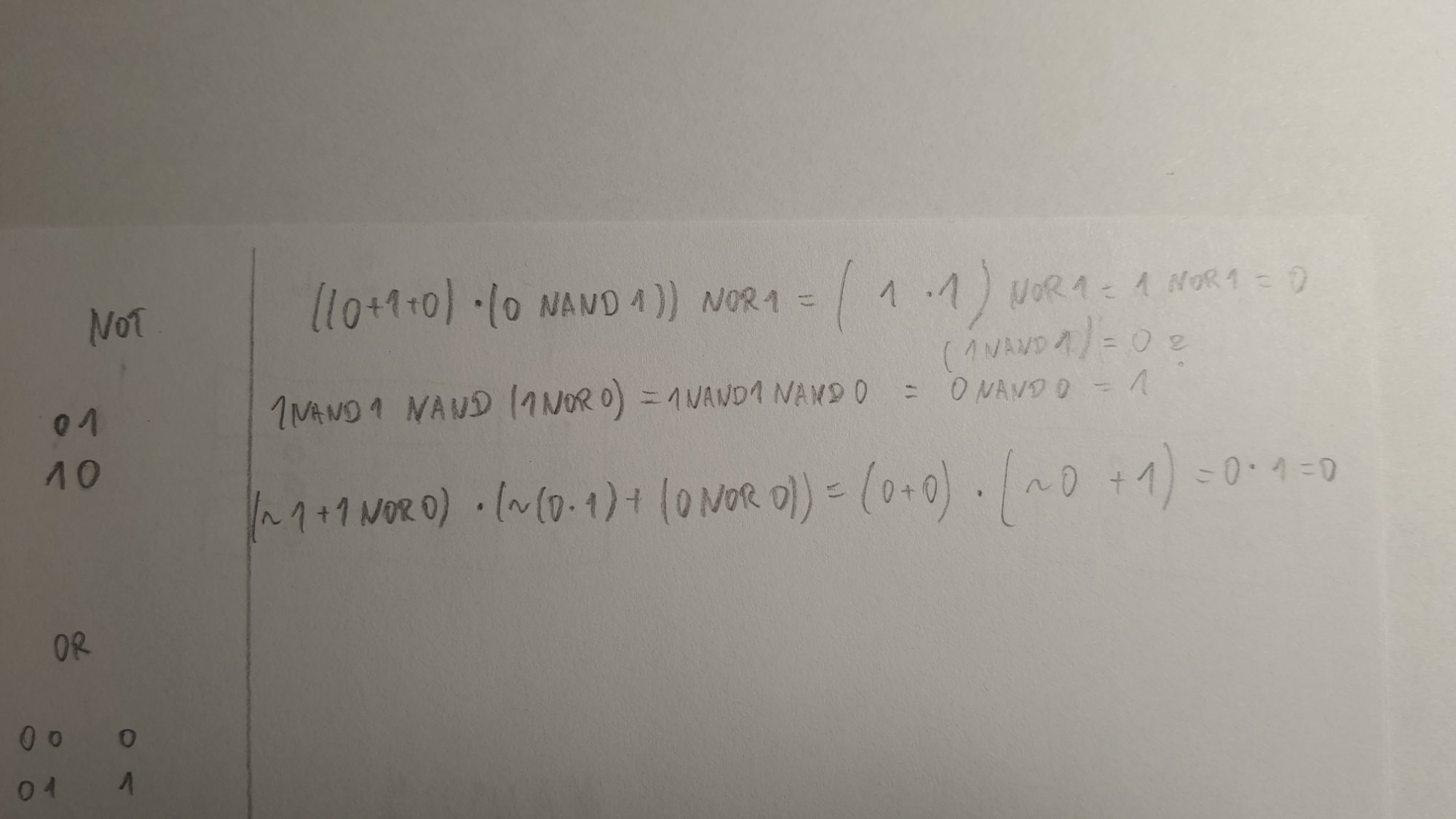

@ewgron tak zgadza się, dobrze policzyłeś 🙂 w szczególności w przykładzie 3 jest ciekawa sytuacja gdyż jeden człon jest do samego końca 1 logiczną, ale ostatecznie przez iloczyn wynik jest zerowany.
