1. Cel i zakres Celem projektu jest ciągły nadzór nad parametrami środowiskowymi w serwerowni: temperaturą, wilgotnością względną oraz poziomem hałasu. Urządzenie ma wczesne wykrywać anomalie (np. awaria klimatyzacji, wzrost hałasu wentylatorów), rejestrować historię i raportować wartości do systemu Domoticz. 2. Architektura systemu System składa się z dwóch warstw: Warstwa akwizycji – Arduino Nano (8-bit MCU) zbiera szybkie próbki analogowe z mikrofonu MAX9814 oraz dane z czujnika SHT20 po magistrali I²C. Dane są wstępnie przetwarzane i przesyłane przez UART do Raspberry Pi. Warstwa bramki i zapisu – Raspberry Pi 4 (Raspbian/Linux) realizuje: odczyt dwóch sond DS18B20 po 1-Wire (wejście jądra: /sys/bus/w1/devices/28-00000053483a oraz drugi czujnik), harmonogram zadań cron (interwał 1 min), agregację i wysyłkę wszystkich wartości do Domoticz poprzez HTTP: http://{domoticz_host}:{domoticz_port}/json.htm?type=command&param=udevice&idx={device_idx}&nvalue={nvalue}&svalue={svalue} 3. Sensory i interfejsy 3.1. Temperatura – DS18B20 (2 szt.) Wodoodporne sondy 1-Wire zasilane z 3,3 V lub 5 V (w zależności od trasy). Obie podłączone równolegle do jednego kanału 1-Wire na Raspberry Pi z rezystorem podciągającym 4,7 kΩ do linii danych. Oprogramowanie identyfikuje unikalne adresy czujników; skrypt czyta pliki w1_slave, filtruje wartości CRC i przekazuje wynik w °C do Domoticz. Interwał próbkowania: 60 s. 3.2. Wilgotność i temperatura – SHT20 (I²C) Czujnik cyfrowy z sondą w stalowej obudowie, połączony przewodem ok. 5 m. Ze względu na długość magistrali zastosowano TCA4307 (Adafruit 5159) – bufor/Hot-Swap I²C stabilizujący zbocza i umożliwiający gorące dołączanie. Kolory przewodów: biały – GND, niebieski – 3,3 V, zielony – SDA → A5 Arduino, żółty – SCL → A4 Arduino. Częstotliwość I²C nominalnie 100 kHz (zalecane przy długich liniach). 3.3. Poziom dźwięku – MAX9814 (A0) Mikrofon elektretowy z automatycznym wzmocnieniem (AGC), zasilany 3,3–5 V, wyjście analogowe do A0 Arduino. Procedura pomiaru: przez 3 s wykonywany jest pomiar co 0,2 s (15 próbek), a następnie liczona jest amplituda (różnica między maksimum a minimum). Wynik odpowiada przybliżonej głośności/zmienności akustycznej w otoczeniu i służy do detekcji nietypowych zdarzeń (np. hałas łożysk, alarmy). 4. Komunikacja i format danych Arduino Nano komunikuje się z Raspberry Pi przez UART (np. 115200 8N1). Ramka danych może mieć postać JSON/CSV, np.: TEMP1=23.56;TEMP2=23.42;HUM=45.1;SHTT=23.7;SND=128 Raspberry Pi łączy dane z DS18B20 z ramką z Nano, waliduje zakresy (np. –40…85 °C dla DS18B20, 0…100% RH dla SHT20) i wysyła do Domoticz odpowiednimi idx. Wysyłka realizowana przez skrypt uruchamiany z cron co minutę; w przypadku błędu HTTP przewidziany jest retry oraz zapis do lokalnego logu. 5. Zasilanie i okablowanie Urządzenia zasilane z jednej szyny 5 V z zabezpieczeniem (bezpiecznik/ogranicznik prądu). Zastosowano: Radiator i wentylację Raspberry Pi 4 (zespół odprowadzania ciepła), Obudowę plastikową z przepływem powietrza, Shield Proto z listwą ARK dla solidnych przyłączy, Przewody 3- i 4-żyłowe (ok. 30 m) prowadzone z dala od kabli zasilania 230 V; zalecane skrętki dla linii sygnałowych. Przewidziano gniazdo RJ45 jako przepust/organizację okablowania sygnałowego. 6. Montaż i bezpieczeństwo Wszystkie połączenia sygnałowe wykonane jako niskonapięciowe SELV. Linie 1-Wire i I²C prowadzone możliwie krótko; dla odcinków dłuższych – ekran lub bufor (jak TCA4307). Obudowa zamknięta, dostęp serwisowy przez pokrywę. Brak bezpośrednich połączeń z siecią 230 V w urządzeniu. 7. Oprogramowanie i utrzymanie System: Raspbian z włączonymi modułami w1-gpio, i2c, serial. Usługi: skrypt akwizycji uruchamiany przez cron co 1 min; logi rotowane (logrotate). Zabezpieczenia: ograniczenie dostępu HTTP do Domoticz (token/hasło), firewall sieciowy, separacja VLAN gdzie możliwe. Kalibracja: wstępna weryfikacja sond temperatury w znanym punkcie (np. 0 °C z lodem); sanity-check wilgotności na referencyjnych warunkach; próg alarmu akustycznego ustalany empirycznie w godzinach normalnej pracy serwerowni. 8. Integracja z Domoticz Dla każdego parametru utworzono urządzenie w Domoticz (oddzielne idx dla: Temp1, Temp2, Wilgotność, Temp SHT, Hałas). Dane przekazywane poprzez żądanie HTTP GET zgodnie z API Domoticz. W systemie konfiguruje się sceny/zdarzenia: alarm wysokiej temperatury, długotrwały wzrost hałasu, trend wilgotności (np. wykrycie zalania/awarii nawilżania). 9. Testy i kryteria akceptacji Test komunikacji: poprawny odczyt wszystkich sensorów przez 24 h bez utraty ramek. Test odporności: symulacja wzrostu temperatury (np. odłączenie jednego klimatyzatora) – rejestracja i alarm. Test akustyczny: sztuczne źródło hałasu – wzrost amplitudy o ustalony próg, wygenerowanie zdarzenia. Pora na zdjęcia poglądowe, najpierw po zmontowaniu: Uruchomienie systemu bez niespodzianki: A tak po uporządkowaniu połączeń i skręceniu: Na koniec kody źródłowe do czujników. Zaczynam od dwóch czujników temperatury w serwerowni. Posiadają tylko trzy wyprowadzenia. #!/usr/bin/env python3 import os import time import requests # Ładowanie modułów (możesz dodać te polecenia do /etc/rc.local lub skonfigurować je w systemd) os.system('modprobe w1-gpio') os.system('modprobe w1-therm') # Ustawienie ścieżki do czujnika DS18B20 device_folder = '/sys/bus/w1/devices/28-00000053483a' device_file = os.path.join(device_folder, 'w1_slave') def read_temp_raw(): with open(device_file, 'r') as f: lines = f.readlines() return lines def read_temp(): lines = read_temp_raw() # Czekamy, aż pierwszy wiersz potwierdzi poprawny odczyt ('YES') while lines[0].strip()[-3:] != 'YES': time.sleep(0.2) lines = read_temp_raw() equals_pos = lines[1].find('t=') if equals_pos != -1: temp_string = lines[1][equals_pos+2:] temp_c = float(temp_string) / 1000.0 return temp_c raise RuntimeError("Błąd odczytu temperatury!") # Odczyt temperatury temperature = read_temp() print("Temperatura: {:.2f} °C".format(temperature)) # Konfiguracja Domoticz domoticz_host = "localhost" domoticz_port = "8080" device_idx = "1" # <--- zmień na właściwy numer urządzenia w Domoticz nvalue = 0 svalue = "{:.2f}".format(temperature) # Ustaw dane autoryzacyjne (login/hasło) username = "update" # <--- wpisz swój login password = "password" # <--- wpisz swoje hasło # Przygotowanie adresu URL do aktualizacji urządzenia w Domoticz url = f"http://{domoticz_host}:{domoticz_port}/json.htm?type=command&param=udevice&idx={device_idx}&nvalue={nvalue}&svalue={svalue}" print("Wysyłanie danych do Domoticz:", url) try: response = requests.get(url, timeout=10, auth=(username, password)) if response.status_code == 200: print("Pomyślnie wysłano dane do Domoticz.") else: print("Błąd wysyłania danych, kod HTTP:", response.status_code) except Exception as e: print("Błąd przy wysyłaniu danych do Domoticz:", e) Powinny być dwa takie skrypty umieszczone w podkatalogu aplikacji Domoticz, u mnie są temp1.py i temp2.py, różnią się tylko w jednej linii kodu: device_idx = "1" # <--- zmień na właściwy numer urządzenia w Domoticz - dla temp1.py device_idx = "2" # <--- zmień na właściwy numer urządzenia w Domoticz - dla temp2.py Pora teraz na czujnik wilgotności i temperatury w serwerowni: #!/usr/bin/env python3 # -*- coding: utf-8 -*- # # Odczyt SHT30 + wysyłka temperatury i wilgotności do Domoticz # import time import socket import requests from smbus2 import SMBus # ---------- 1. Funkcje pomocnicze ---------- # a) Bieżący adres IP (lub wpisz "localhost") def get_local_ip(): s = socket.socket(socket.AF_INET, socket.SOCK_DGRAM) try: s.connect(("8.8.8.8", 80)) return s.getsockname()[0] finally: s.close() # b) CRC-8 z datasheetu SHT3x (polinom 0x31, init 0xFF) def crc8(data): crc = 0xFF for byte in data: crc ^= byte for _ in range(8): crc = (crc << 1) ^ 0x31 if (crc & 0x80) else (crc << 1) crc &= 0xFF return crc # c) Odczyt jednorazowy temperatury [°C] i RH [%] def read_sht30(bus, addr=0x44): CMD_SINGLE_HIGHREP = [0x2C, 0x06] # single-shot, high repeatability, no CS bus.write_i2c_block_data(addr, CMD_SINGLE_HIGHREP[0], CMD_SINGLE_HIGHREP[1:]) time.sleep(0.015) # 15 ms zgodnie z arkuszem raw = bus.read_i2c_block_data(addr, 0x00, 6) # weryfikacja CRC if crc8(raw[0:2]) != raw[2] or crc8(raw[3:5]) != raw[5]: raise RuntimeError("Błędna suma CRC (SHT30)") raw_temp = raw[0] << 8 | raw[1] raw_humid = raw[3] << 8 | raw[4] temp_c = -45 + 175 * (raw_temp / 65535.0) rh = 100 * (raw_humid / 65535.0) return round(temp_c, 2), round(rh, 1) # d) Podpowiedz status wilgotności dla Domoticz def humidity_status(rh): if 40 <= rh <= 60: return 1 # Comfortable if rh < 30: return 2 # Dry if rh > 70: return 3 # Wet return 0 # Normal # ---------- 2. Konfiguracja ---------- DOMO_HOST = get_local_ip() # albo "localhost" DOMO_PORT = 8080 DEVICE_IDX = 3 # <-- wstaw IDX czujnika Temp+Hum USERNAME = "update" PASSWORD = "password" # ---------- 3. Główna logika ---------- with SMBus(1) as bus: try: temp, rh = read_sht30(bus) h_stat = humidity_status(rh) # Format dla czujnika Temp+Hum: "T;RH;HumStat" svalue = f"{temp:.2f};{rh:.1f};{h_stat}" url = (f"http://{DOMO_HOST}:{DOMO_PORT}/json.htm?" f"type=command&param=udevice&idx={DEVICE_IDX}" f"&nvalue=0&svalue={svalue}") print(f"Odczyt SHT30 → {temp:.2f} °C {rh:.1f}% RH") r = requests.get(url, timeout=10, auth=(USERNAME, PASSWORD)) r.raise_for_status() #print(f"Wysłano do Domoticz ({DOMO_HOST}), HTTP {r.status_code} OK") except Exception as e: print("Błąd:", e) Teraz pora na kod, który został wgrany do Arduino Nano (bardzo lubię z niego korzystać). Skrypt ma za zadanie wysyłać dane z drugiego czujnika temperatury i wilgotności oraz poziom dźwięku w serwerowni. Te wszystkie dane są przekazywane do Raspberry Pi 4 w zadanych interwałach czasowych. #include <Wire.h> #include <Adafruit_SHT31.h> Adafruit_SHT31 sht31; /* ---------- CZASY ---------- */ const unsigned long PERIOD_SHT_MS = 30000UL; // 30 s const unsigned long SOUND_STEP_MS = 200UL; // 0,2 s const uint8_t SOUND_BUF_LEN = 18; // 18 próbek → 3,6 s /* ---------- PINY ---------- */ const uint8_t PIN_SOUND = A0; /* ---------- ZMIENNE ---------- */ unsigned long lastSht = 0; unsigned long lastSound = 0; uint16_t soundBuf[SOUND_BUF_LEN]; uint8_t soundIx = 0; bool bufFilled = false; void setup() { Serial.begin(9600); Wire.begin(); if (!sht31.begin(0x44)) { Serial.println(F("Nie znaleziono czujnika SHT-30!")); while (true) delay(1000); } } void loop() { unsigned long now = millis(); /* --- 1. SHT-30 co 30 s --- */ if (now - lastSht >= PERIOD_SHT_MS) { lastSht = now; float t = sht31.readTemperature(); float rh = sht31.readHumidity(); if (!isnan(t) && !isnan(rh)) { Serial.print(F("SHT:")); Serial.print(t, 1); Serial.print(','); Serial.println(rh, 1); } else { Serial.println(F("SHT_ERR")); } } /* --- 2. próbkowanie dźwięku co 0,2 s --- */ if (now - lastSound >= SOUND_STEP_MS) { lastSound = now; uint16_t raw = analogRead(PIN_SOUND); // 0-1023 soundBuf[soundIx++] = raw; if (soundIx >= SOUND_BUF_LEN) { // bufor pełny soundIx = 0; bufFilled = true; } if (bufFilled && soundIx == 0) { // co 18 próbek (3,6 s) uint16_t vMin = soundBuf[0]; uint16_t vMax = soundBuf[0]; for (uint8_t i = 1; i < SOUND_BUF_LEN; ++i) { if (soundBuf[i] < vMin) vMin = soundBuf[i]; if (soundBuf[i] > vMax) vMax = soundBuf[i]; } uint16_t amp = vMax - vMin; // amplituda Serial.print(F("WPSE:")); Serial.println(amp); // np. WPSE:187 } } } Teraz muszę jeszcze odebrać dane z portu USB Raspberry Pi 4 i wysłać to do Domoticza, program działa w pętli nieskończonej i musi być uruchomiony na starcie tylko raz. #!/usr/bin/env python3 # -*- coding: utf-8 -*- """ Odczyt danych z Arduino (SHT30 + czujnik dźwięku) po UART i wysyłka do Domoticz (idx: temperatura+wilgotność oraz sensor dźwięku). """ import serial import time import requests # ---------- KONFIGURACJA ---------- SERIAL_PORT = "/dev/ttyUSB0" BAUDRATE = 9600 DOMO_HOST = "localhost" DOMO_PORT = 8080 IDX_SHT = 4 # Temp + Hum (dummy) IDX_SOUND = 5 # Custom Sensor (General) USERNAME = "update" PASSWORD = "password" NVALUE = 0 # nvalue = 0 dla pomiarów liczbowych # ---------- FUNKCJE POMOCNICZE ---------- def humidity_status(rh: float) -> int: """Zwraca kod statusu RH zgodnie z Domoticz.""" if 40 <= rh <= 60: return 1 # Comfortable if rh < 30: return 2 # Dry if rh > 70: return 3 # Wet return 0 # Normal def domo_update(idx: int, svalue: str) -> None: """Wysyła pojedynczy odczyt do Domoticz.""" url = (f"http://{DOMO_HOST}:{DOMO_PORT}/json.htm" f"?type=command&param=udevice&idx={idx}" f"&nvalue={NVALUE}&svalue={svalue}") r = requests.get(url, timeout=10, auth=(USERNAME, PASSWORD)) r.raise_for_status() # ---------- INICJALIZACJA UART ---------- ser = serial.Serial(SERIAL_PORT, BAUDRATE, timeout=1) time.sleep(2) # Arduino resetuje się po ustawieniu DTR print("Start – oczekiwanie na dane z UART...") # ---------- GŁÓWNA PĘTLA ---------- while True: try: line = ser.readline().decode("utf-8", errors="ignore").strip() except serial.SerialException as e: print("Błąd portu szeregowego:", e) time.sleep(5) continue if not line: continue print("UART >", line) try: # ----- Pakiet SHT30 ------------------------------------------------- if line.startswith("SHT:"): # Oczekiwany format z Arduino: "SHT:23.4,46.7" try: temp_str, rh_str = line[4:].split(",") temp = float(temp_str) rh = float(rh_str) except ValueError: print("Błędny format SHT:", line) continue h_stat = humidity_status(rh) # Domoticz wymaga: "temp;humidity;humidity_status" svalue = f"{temp:.2f};{rh:.1f};{h_stat}" domo_update(IDX_SHT, svalue) # print("↑ Domoticz SHT", svalue) # ----- Pakiet natężenia dźwięku ------------------------------------ elif line.startswith("WPSE:"): # Oczekiwany format: "WPSE:512" try: raw = int(line[5:]) except ValueError: print("Błędny format WPSE:", line) continue domo_update(IDX_SOUND, str(raw)) # print("↑ Domoticz SOUND", raw) # ----- Nierozpoznany prefiks --------------------------------------- else: print("Nieznany format:", line) except requests.RequestException as e: print("Błąd HTTP:", e) # ­Niewielka pauza odciążająca CPU time.sleep(0.05) Ostatnią rzeczą jest konfiguracja crona, aby regularnie przesyłać dane co minutę: * * * * * /home/norbert/domoticz/myscrypts/temp1.py * * * * * /home/norbert/domoticz/myscrypts/temp2.py * * * * * /usr/bin/python3 /home/norbert/domoticz/myscrypts/sht30.py Dane, które są przesyłane z Arduino do Rasperry Pi 4 są realizowane jako zwyczajna usługa linuksa, poniżej jej konfiguracja: [Unit] Description=Arduino ↔ Domoticz bridge After=network-online.target Wants=network-online.target [Service] Type=simple User=norbert # Użytkownik musi być w grupie „dialout”, żeby otworzyć /dev/ttyUSB0 Group=norbert ExecStart=/usr/bin/env python3 /home/norbert/domoticz/myscrypts/arduino2domoticz2.py WorkingDirectory=/home/norbert/domoticz/myscrypts Restart=on-failure RestartSec=5 [Install] WantedBy=multi-user.target

Cześć wszystkim, Ostatnio zainteresowałem się pewnym zjawiskiem fizycznym, polegającym na możliwości wykorzystania dźwięku do gaszenia ognia [link] [link]. Postanowiłem samemu zbudować podobne urządzenie, jednak podczas doboru elementów natrafiłem na pewne problemy, których niestety sam nie potrafię rozwiązać. 1. Schemat urządzenia 2. Zasada działania urządzenia Chciałbym, aby zaprojektowane urządzenie, za pomocą głośnika (generowanej fali akustycznej) było w stanie zgasić np. płomień zapalonej świeczki typu tealight [link] czy ogień z podpalonego denaturatu, wypełniającego pojemnik po wyżej wspomnianej świeczce. Z tego względu podstawą takiego urządzenia musi być odpowiedni głośnik. Uważam, że dobrym wyborem okaże się głośnik o impedancji 8 Ω, głośności 91 dB i mocy maksymalnej 200 W. Dzięki temu będę miał zapas na wykonywanie coraz to bardziej skomplikowanych eksperymentów, z możliwością podnoszenia poprzeczki. Owszem zapaloną świeczkę można po prostu zdmuchnąć ale trzeba od czegoś zacząć [link]. Również zdaję sobie sprawę, że do uzyskania takiego zjawiska potrzebuję odpowiedniej częstotliwości fali akustycznej oraz poziomu natężenia dźwięku. Precyzyjną częstotliwość fali akustycznej mogę wygenerować dzięki Arduino Uno oraz funkcji tone() [link], zaś kontrolę nad poziom natężenia dźwięku uzyskam dzięki wzmacniaczowi z wbudowanym potencjometrem [link]. Idąc dalej wzmacniacz potrzebuje zasilania od 6 V do 12 V. Większe napięcie przy stałej impedancji zapewnia większe natężenie. Większe natężenie to większa moc głośnika. Rozwiązaniem okaże się tutaj moduł z tranzystorem [link] pozwalający na włączanie urządzeń wymagających zasilania od 5 V do 15 V. Co więcej uchronię Arduino Uno przed natężeniem większym niż 20 mA. Wybrałem taki moduł z serii Grove, ponieważ posiadam nakładkę Grove Base Shield v2 [link] rozszerzającą możliwości pinów Arduino Uno oraz dysponuję wyświetlaczem LCD 2 x 16 [link] tej samej firmy, na którym wyświetlałbym daną częstotliwość fali akustycznej oraz poziom natężenia dźwięku. Co więcej planuję dokupić 2 przyciski, dzięki którym sterowałbym częstotliwością fali akustycznej generowanej przez Arduino (zmniejszenie częstotliwości / zwiększenie częstotliwości) [link]. Całość planuję zasilić akumulatorem 12 V ; 1,2 Ah, w połączeniu z przełącznikiem ON/OFF i stabilizatorem LM7805 [link] odpowiadającym za dostarczenie bezpiecznego napięcia 5 V do Arduino wraz z dwoma kondensatorami 1000 μF ; 25 V, których zadaniem jest eliminacja zakłóceń i zapewnienie prawidłowej pracy układu. Zasilanie do Arduino zapewnię poprzez wtyk DC [link]. 3. Problem do rozwiązania Mam nadzieję, że udało mi się zrozumiale wytłumaczyć planowany sposób działania urządzenia. Poniżej zapisałem pytania, na które niestety sam nie potrafię odpowiedzieć, a są według mnie kluczowe do poprawnego zadziałania prototypu: Czy mój tok rozumowania jest prawidłowy? Czy może coś mi umknęło? Czy przedstawiony schemat zakłada poprawne połączenia wejść / wyjść komponentów urządzenia? Czy zasilanie 12 V w połączeniu ze stabilizatorem okaże się wystarczające do uruchomienia głośnika, nie uszkadzając przy tym Arduino? Czy głośnik w połączeniu ze wzmacniaczem będzie generował dźwięk? Czy może czegoś brakuje? Z góry dziękuję za poświęcony czas i pomoc!

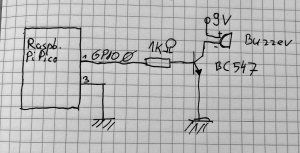

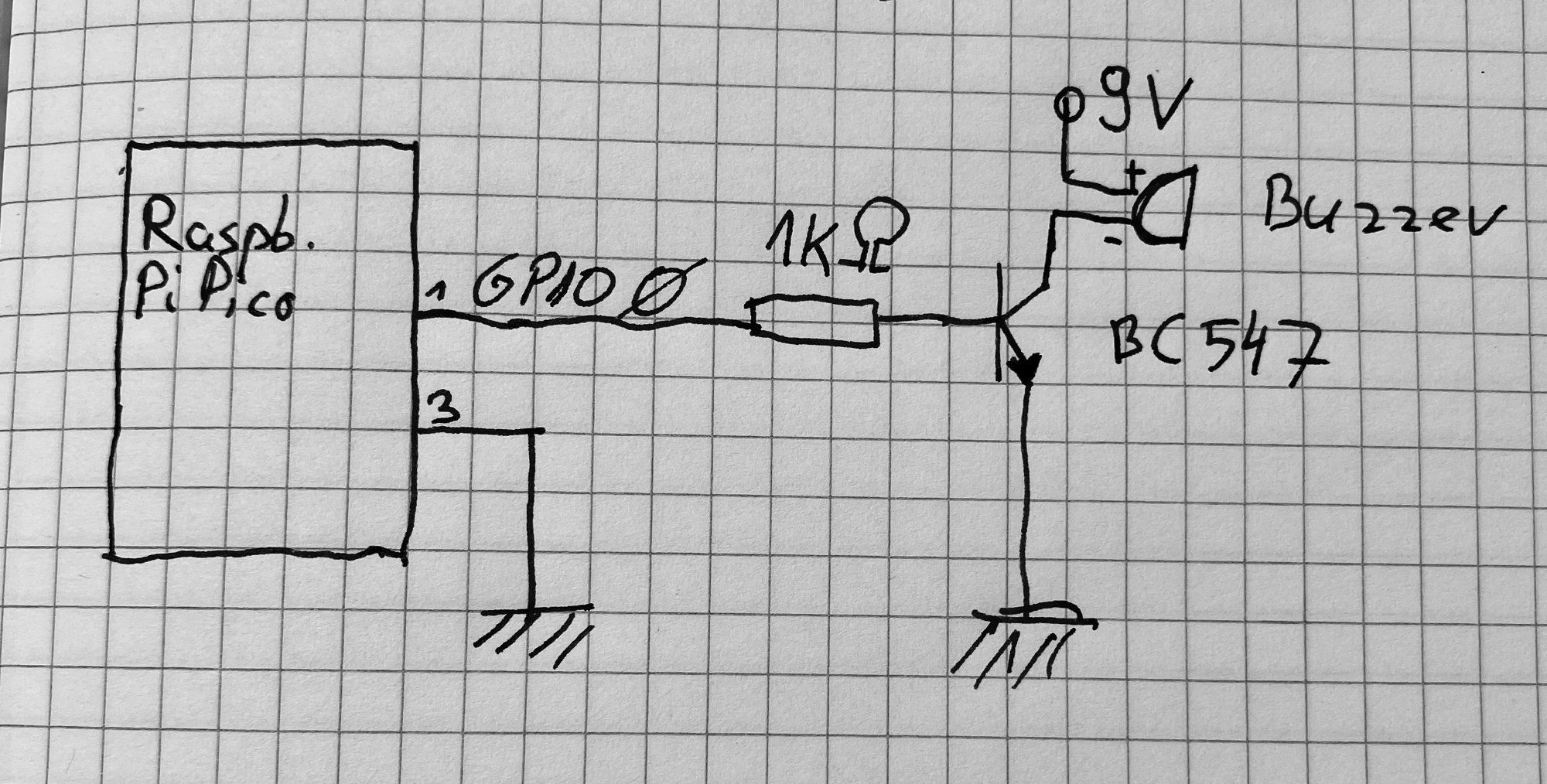

Cześć forumowicze, Steruję buzzerem (bez generatora) z Raspberry Pi Pico (3,3V). Buzzera podłączam bezpośrednio do GIO0, generuję sygnał o częstotliwości 250-900 Hz, ładnie gra marsz imperialny Mój problem pojawia się, gdy chcę mieć głośniejszy dźwięk. Stwierdziłem, że by uzyskać większą amplitudę sygnału użyję baterii 9V (nowy Phillips alkaiczny) i tranzystora BC547 w roli przełącznika. Połączenie jak na załączonym schemacie. Efekt jest taki, że w tej nowej konfiguracji generowany dźwięk jak dużo cichszy niż poprzednio (bezpośrednie połączenie buzzer-mikrokontroler), a założenie było, żeby było głośniej Buzzer jest dokładnie taki - https://botland.com.pl/buzzery-generatory-dzwieku/4187-buzzer-bez-generatora-23mm-1-40v-w-obudowie-5904422366070.html I pytanie, czemu gra ciszej w nowej konfiguracji, gdzie popełniam błąd, jak zrobić by było głośniej w stosunku do bezpośredniego połączenie buzzera i mikrokontrolera?

Arduino i dźwięki? Nic prostszego! Ten projekt jest idealny dla osób, które dopiero rozpoczynają swoją przygodę z Arduino. Nie pomoże on raczej w życiu i nie jest rzeczą bez której nie można się obejść, ale z pewnością pomoże zrozumieć działanie czujnika odległości oraz dźwięków w tej popularnej płytce. Będziemy potrzebować: Arduino UNO Rev3 Płytka prototypowa Czujnik odległości Kable połączeniowe Potencjometr obrotowy 1kΩ (do regulowania głośności) Głośnik lub buzzer (lepiej działa na głośniku) Ten artykuł bierze udział w naszym konkursie! Na zwycięzców czekają karty podarunkowe Allegro, m.in.: 2000 zł, 1000 zł i 500 zł. Potrafisz napisać podobny poradnik? Opublikuj go na forum i zgłoś się do konkursu! Czekamy na ciekawe teksty związane z elektroniką i programowaniem. Sprawdź szczegóły » UWAGA! Jeżeli program nie działa ci prawidłowo skopiuj cały kod do Worda, a następnie sprawdź czy nie ma jakiś np. twardych spacji. Czujnik-------------------------------------------------------------------------------------------------------------------------- Zacznijmy od najważniejszej rzeczy czyli zamontowania czujnika odległości na płytkę prototypową. Tak powinno to wyglądać. Większej filozofii w tym nie ma podłączamy masę czujnika (GND) do masy na płytce (GND), Vcc do +5V, trig do pinu nr. 12, ,a echo do pinu nr. 11. Teraz zaprogramujmy odczytywanie odległości, będziemy ją wyświetlać na monitorze portu szeregowego. Najpierw musimy zdefiniować numery pinów które połączone są z trig i echo na czujniku. #define trigPin 12 #define echoPin 11 Można to zrobić tak lub tak: const int trigPin= 12; const int echoPin= 11; Ja wybiorę pierwszą opcję zapisu. Kolejna rzeczą jaka powinniśmy zrobić jest zdefiniowanie trigPin i echoPin jako wyjście i wejście w funkcji setup(). void setup() { Serial.begin(9600); //rozpoczęcie wyświetlania na porcie szeregowym pinMode(trigPin, OUTPUT); //wyjście pinMode(echoPin, INPUT); //wejście } Okej, mamy już wszystko zdefiniowane więc nie ma co przedłużać i czas zabrać się za nasz czujnik. Stwórzmy więc funkcję która będzie obsługiwać czujnik. Nazwiemy ją odleglosc(). Co powinna ta funkcja zawierać? Przede wszystkim odczyt odległości w cm, na pewno przyda też się wypisywanie na port szeregowy już zamienionej na cm odległości. Coś jeszcze? Na razie to tyle. A więc zabierzmy się do pracy! Pierwsze co musimy zrobić- stworzyć funkcję odleglosc(), w której będziemy sprawdzać odległość od najbliższego obiektu który jest w zasięgu czujnika: int odleglosc() { digitalWrite(trigPin, LOW); delayMicroseconds(2); digitalWrite(trigPin, HIGH); delayMicroseconds(10); digitalWrite(trigPin, LOW); } W taki prosty sposób możemy odczytać odległość z naszego czujnika. Teraz czas zamienić nasze wyniki na cm, na razie nigdzie ich nie widzimy ale wkrótce to zrobimy. Aby zamienić wynik naszego pomiaru na cm musimy podzielić ten wynik przez pewną liczbę, nie musimy teraz zagłębiać się jak ta liczba dokładnie działa ani co to za liczba, wystarczy, że zapiszemy poniższy kod w funkcji odleglosc(). czas = pulseIn(echoPin, HIGH); dystans = czas / 58; Teoretycznie nasz program działa, ale nie widzimy wyników, nie możemy być pewni, że działa, a więc dopiszmy do naszej funkcji fragment programu, dzięki któremu nasze pomiary wypiszemy na monitorze portu szeregowego. Serial.print(dystans); Serial.println(" cm"); Cała funkcja powinna prezentować się tak: int odleglosc() { long czas, dystans; digitalWrite(trigPin, LOW); delayMicroseconds(2); digitalWrite(trigPin, HIGH); delayMicroseconds(10); digitalWrite(trigPin, LOW); czas = pulseIn(echoPin, HIGH); dystans = czas / 58; Serial.print(dystans); Serial.println(" cm"); } No i już ostatni krok przy czujniku, czyli w funkcji loop wywołanie naszej funkcji odleglosc(): void loop() { odleglosc(); delay(500); } Muzyka-------------------------------------------------------------------------------------------------------------------------- No to tak jak ostatnio zacznijmy od połączenia wszystkiego na płytce stykowej. Najpierw na płytkę dodam potencjometr, ja mam już w obudowie, ale można użyć też takiego zwykłego tag wygląda po podłączeniu: Teraz przylutujmy przewody połączeniowe do przejściówki od głośnika. Jeśli nie masz umiejętności lutowania najlepiej użyj buzzera. Niebieski kabel to masa (GND) czyli jak już się pewnie domyślacie wpinamy go do GND na płytce Arduino nad pinem 13, biały kabel natomiast podłączamy do pomarańczowego kabla odprowadzonego od buzzera. Kolejny kabel łączymy z drugim kablem od buzzera i pinu numer 9. No to czas napisać funkcję która będzie puszczać muzykę piratów z Karaibów. Nuty oczywiście wzięłam ze strony Arduino, ale muzykę napisałam sama, co jest w zasadzie bardzo proste jeśli kiedykolwiek grało się na jakimś instrumencie, a nawet jeśli nie to na internecine znajdziecie masę piosenek z nutami literowymi które wystarczy odpowiednio zapisać w programie. Napiszmy więc funkcję muzyka() która będzie przyjmowała argument odleglosc czyli zapiszemy to następująco: void muzyka(int odleglosc){ } Okej, co dalej, przypomnijmy sobie co ma robić ta funkcja- puszczać muzykę. Żeby to zrobić musimy najpierw zrozumieć działanie biblioteki pitches.h której będziemy używać. A więc biblioteka ta działa następująco- definiujemy każdą nutę (a raczej mamy już zdefiniowaną) poprzez numer np. #define NOTE_E6 1319. Przejdźmy teraz do najważniejszej rzeczy czyli jak jej używać. Pod ikonką monitora portu szeregowego w Arduino IDE widzimy trójkąt zwrócony w dół, klikamy w niego, a następnie wypieramy 'nowa zakładka' i nadajemy jej nazwę pitches.h. Teraz jak już utworzy nam się nowa zakładka, wchodzimy na stronę: https://gist.github.com/mikeputnam/2820675 i kopiujemy to, co znajduje się w programie pitches.h. Wklejamy to do naszej nowej zakładki, teraz wystarczy na górze naszego głównego programu napisać #include "pitches.h". Teraz zdefiniujmy sobie kilka ważnych zmiennych czyli nuty a, c, d, e, f, g. int a = 440; int c = 262; int d = 294; int e = 330; int f = 349; int g = 392; Dźwięki mogą być krótkie lub dugite więc zdefiniujmy także zmienne k- krótkie i dl- długie. int k = 125; int dl = 250; Okej, przejdźmy do pisania muzyki. Będziemy potrzebować funkcji tone(). Wydaje ona dźwięk na pinie którego numer zapiszemy na pierwszym miejscu za nawiasem, żeby jednak wydał jakiś dźwięk, na drugim, miejscu za nawiasem musi być zapisana nuta którą zdefiniowaliśmy np. tone(9,a). Najpierw jednak, chcemy, żeby muzyka grała tylko wtedy kiedy drzwi są w odległości 18cm od czujnika, czyli są otwarte, potrzebujemy więc operatora if. void muzyka(int odleglosc){ if (odleglosc > 1 && odleglosc < 18) { //tu będzie muzyka } noTone(9); // zatrzymanie muzyki } Jeśli odległość będzie większa od 1 i mniejsza od 15 to puść muzykę, jeśli nie, nie graj nic lub jeśli muzyka właśnie była grana przestań ją grać. Teraz wystarczy wkleić w w miejsce gdzie będzie muzyka, właśnie muzykę. Ja już to zrobiłam, i nie ma co tego tłumaczyć ponieważ wystarczy tak jak już wcześniej pisałam używać funkcji tone() i delay()- w delay wpisujemy trwanie krótkie lub długie czyli k lub dl. void muzyka(int odleglosc){ if (odleglosc > 1 && odleglosc < 18) { tone(9, a); delay(k); tone(9, c); delay(k); tone(9, d); delay(dl); tone(9, d); delay(dl); tone(9, d); delay(k); tone(9, e); delay(k); tone(9, f); delay(d); tone(9, f); delay(k); tone(9, f); delay(k); tone(9, g); delay(k); tone(9, e); delay(dl); tone(9, e); delay(dl); tone(9, d); delay(dl); tone(9, c); delay(k - 25); tone(9, c); delay(k - 25); tone(9, d); delay(dl); tone(9, a); delay(k); tone(9, c); delay(k); tone(9, d); delay(dl); tone(9, d); delay(dl); tone(9, d); delay(k); tone(9, f); delay(k); tone(9, g); delay(dl); tone(9, g); delay(dl); tone(9, g); delay(k); tone(9, a); delay(k); tone(9, 466); delay(dl); tone(9, 466); delay(dl); tone(9, a); delay(k); tone(9, g); delay(k); tone(9, a); delay(k); tone(9, d); delay(dl); tone(9, d); delay(k); tone(9, e); delay(k); tone(9, f); delay(dl); tone(9, f); delay(dl); tone(9, g); delay(dl); tone(9, a); delay(k); tone(9, d); delay(k); tone(9, f); delay(k); tone(9, e); delay(dl); tone(9, e); delay(dl); tone(9, f); delay(k); tone(9, d); delay(k); tone(9, e); delay(dl); } noTone(9); } Już końcówka, wystarczy, że do funkcji setup() dodamy fragment kodu ustawiający pin numer 9 (ten do którego podpięliśmy głośnik) jako wyjście: void setup() { pinMode(trigPin, OUTPUT); //Pin, do którego podłączymy trig jako wyjście pinMode(echoPin, INPUT); //a echo, jako wejście pinMode(9, OUTPUT);//<====== } Ostatnia rzecz, czyli wywołanie funkcji muzyka w funkcji odleglosc() muzyka(dystans); Tak prezentuje się wykonany projekt: #define trigPin 12 #define echoPin 11 #include "pitches.h"; int a = 440; int c = 262; int d = 294; int e = 330; int f = 349; int g = 392; int k = 125; int dl = 250; void setup() { pinMode(trigPin, OUTPUT); //Pin, do którego podłączymy trig jako wyjście pinMode(echoPin, INPUT); //a echo, jako wejście pinMode(9, OUTPUT); } int odleglosc() { long czas, dystans; digitalWrite(trigPin, LOW); delayMicroseconds(2); digitalWrite(trigPin, HIGH); delayMicroseconds(10); digitalWrite(trigPin, LOW); czas = pulseIn(echoPin, HIGH); dystans = czas / 58; Serial.print(dystans); Serial.println(" cm"); muzyka(dystans); } void muzyka(int odleglosc){ if (odleglosc > 1 && odleglosc < 18) { tone(9, a); delay(k); tone(9, c); delay(k); tone(9, d); delay(dl); tone(9, d); delay(dl); tone(9, d); delay(k); tone(9, e); delay(k); tone(9, f); delay(d); tone(9, f); delay(k); tone(9, f); delay(k); tone(9, g); delay(k); tone(9, e); delay(dl); tone(9, e); delay(dl); tone(9, d); delay(dl); tone(9, c); delay(k - 25); tone(9, c); delay(k - 25); tone(9, d); delay(dl); tone(9, a); delay(k); tone(9, c); delay(k); tone(9, d); delay(dl); tone(9, d); delay(dl); tone(9, d); delay(k); tone(9, f); delay(k); tone(9, g); delay(dl); tone(9, g); delay(dl); tone(9, g); delay(k); tone(9, a); delay(k); tone(9, 466); delay(dl); tone(9, 466); delay(dl); tone(9, a); delay(k); tone(9, g); delay(k); tone(9, a); delay(k); tone(9, d); delay(dl); tone(9, d); delay(k); tone(9, e); delay(k); tone(9, f); delay(dl); tone(9, f); delay(dl); tone(9, g); delay(dl); tone(9, a); delay(k); tone(9, d); delay(k); tone(9, f); delay(k); tone(9, e); delay(dl); tone(9, e); delay(dl); tone(9, f); delay(k); tone(9, d); delay(k); tone(9, e); delay(dl); } noTone(9); } void loop() { odleglosc(); delay(100); } Program gotowy, wszystko gotowe, no prawie wszystko zostało tylko podłączenie głośnika: i zrobione! przetestuj najpierw z ręką, a potem połóż przy drzwiach. Ja podłączam Arduino do telefonu, przez przejściówkę, ale wy możecie użyć czegoś innego. Tak powinien działać gotowy projekt: Mam nadzieję, że poradnik się przydał!

Dzień dobry, mam pytanie dotyczące przetwornika dźwiękowego lub czy w ogóle są takie dostępne. Mianowicie zależy mi na zlutowaniu układu, który zawierać będzie przekaźnik gdzie przecięcie kabelka włączy układ. Po uruchomieniu układu (przecięciu ww. kabelka) zależy mi żeby grała muzyczka (coś jak w kartkach na urodziny przy otwieraniu) lub lepiej nagrana muzyka. Coś takiego jak na zdjęciu, tylko zamiast żarówki będzie podpięty przekaźnik dźwięków. Pozdrawiam serdecznie
