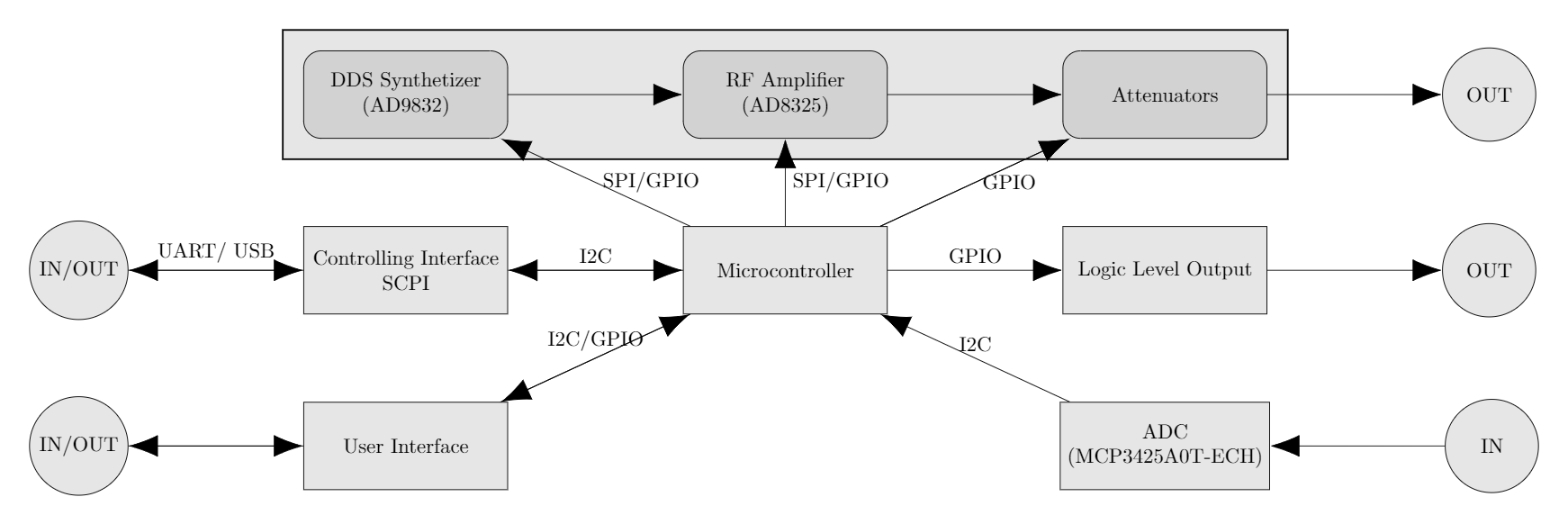

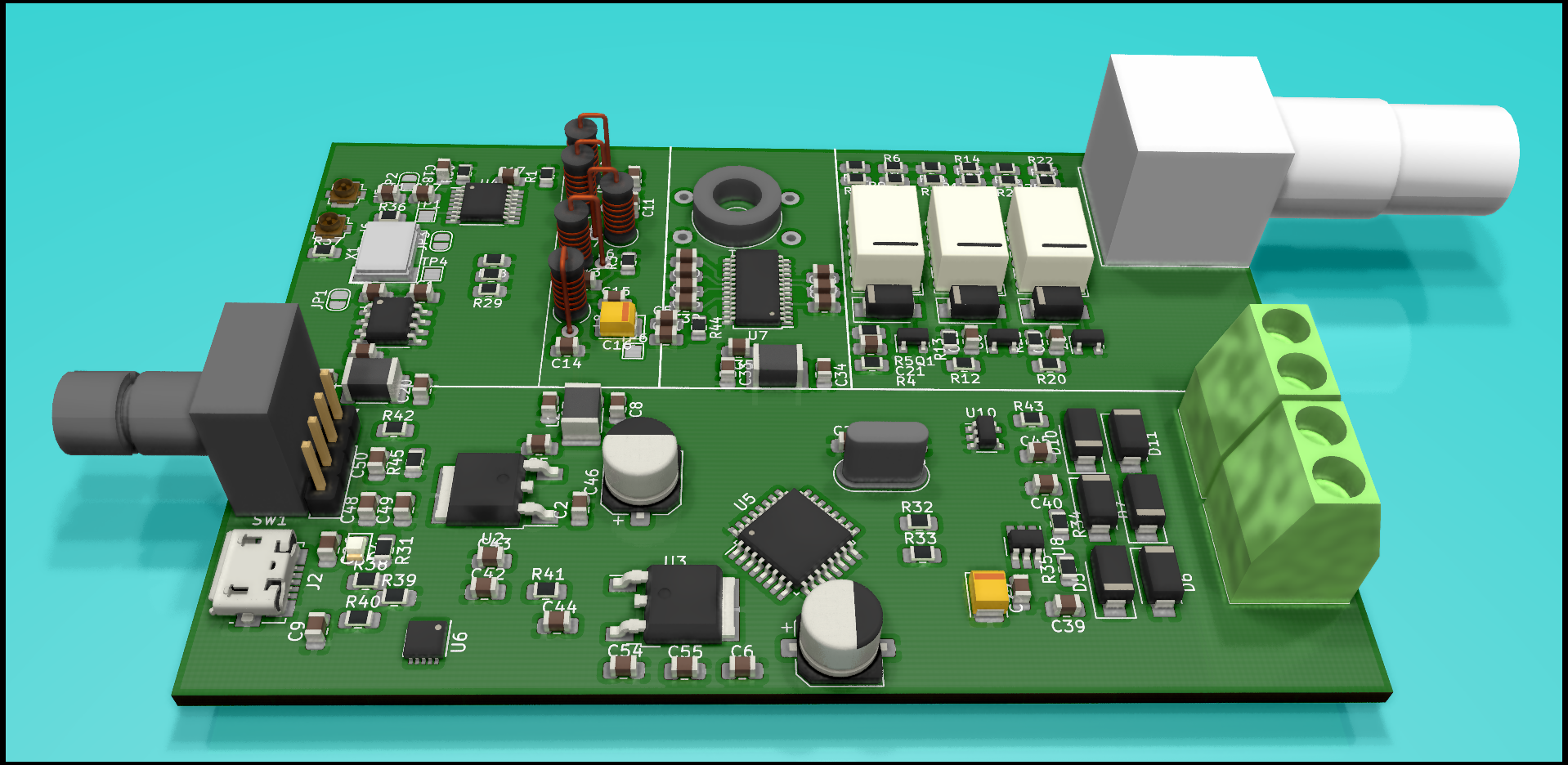

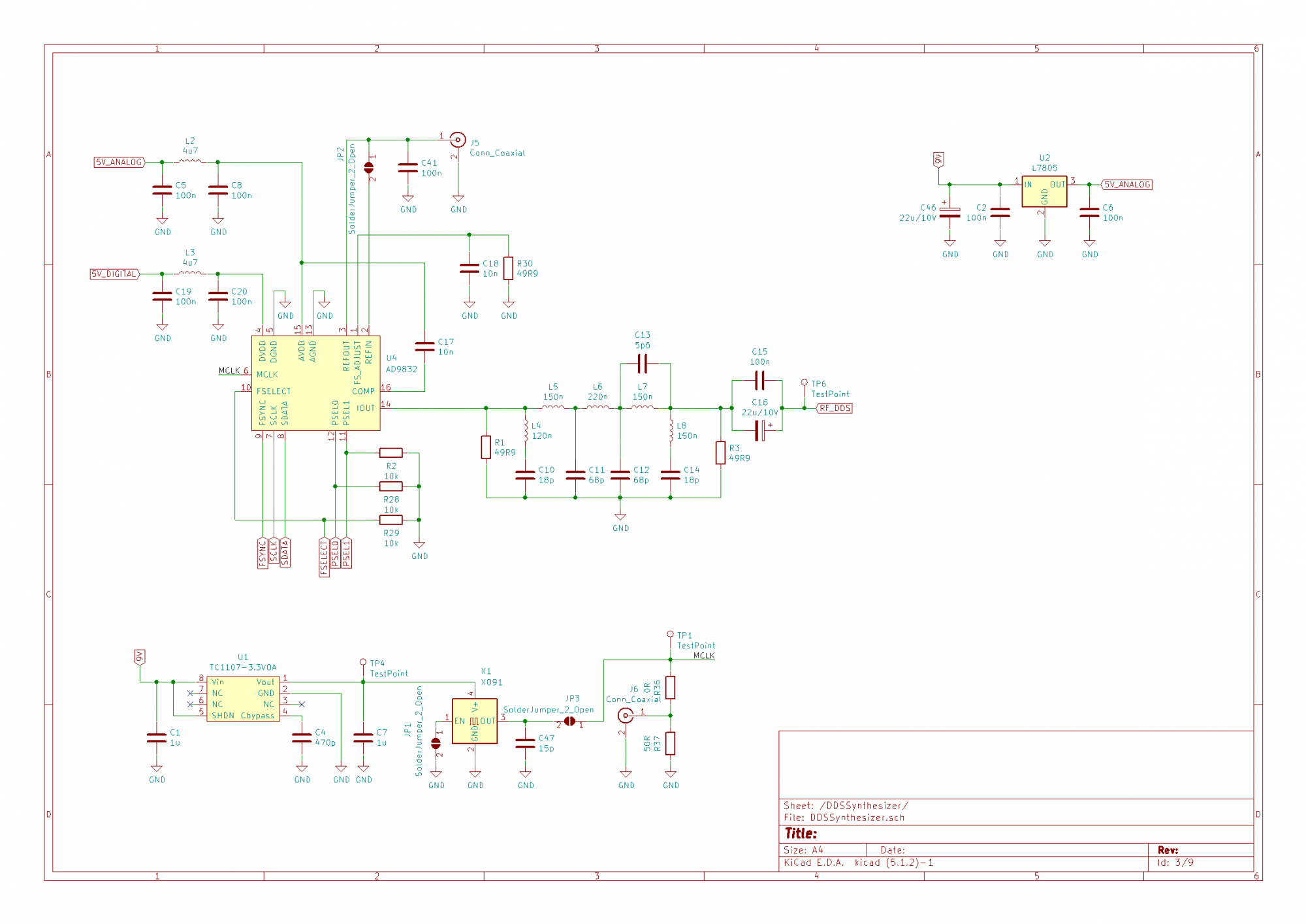

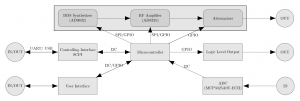

  1. Hej, w tym wpisie chciałbym przedstawić moje postępy z budową generatora laboratoryjnego, nad którym ostatnio pracuję. Główne założenia: - cyfrowo przestrajana częstotliwość, aż do 25MHz, - cyfrowo regulowana amplituda, - komunikacja z komputerem przez protokół SCPI (standard komunikacji dla urządzeń pomiarowych), - dodatkowy 12 bitowy ADC i kilka wyjść procka wyprowadzonych na zewnątrz, by urządzenie było bardziej uniwersalne. - komunikacja z użytkownikiem poprzez wyświetlacz, wybór ustawień poprzez enkoder. Poniżej znajduje się schemat blokowy urządzenia (wykonany w LaTeXu). Poniżej znajduje się render aktualnego zarysu płytki, wciąż nie do końca wiem, jak rozmieścić gniazda, enkoder i wyświetlacz. Planuję, że na przodzie będzie enkoder, wyświetlacz i gniazdo USB, a z tyłu wyjścia GPIO, ADC i wyjście generatora. Część modeli 3D zrobiłem sam (BNC, zielone gniazdo, enkoder, malutkie gniazda RF) w OpenSCAD, później zostały one zaciągnięte do FreeCAD, który ma wsparcie dla tworzenia elementów dla KiCADa. To dość pogmatwane, ale pozwala tworzyć modele w języku programowania OpenSCAD. Na schemacie niżej widać generator DDS, wzorowałem się na nocie katalogowej, więc powinno być w miarę ok. Filtry widoczne na wyjściu na razie nie są obliczone. Na poniższym schemacie znajduje się wzmacniacz, nie jestem pewien, czy obwody Vin- i Vin+ są dobrze zaprojektowane. Reszty schematów nie wklejam, bo nie ma tam nic ciekawego, gdyby ktoś chciał zobaczyć, to wszytko znajduje się na GitHubie Części softowej na razie nie ma, ale napiszę ją w C, zaś sam parser SCPI najprawdopodobniej powstanie w języku Forth - spróbuję osadzić jego interpreter na procesorze. W planach mam też zrobienie obudowy 3D, takiej, która pozwalałaby na łatwy dostęp do tych malutkich gniazd radiowych widocznych w lewym górnym rogu renderingu, coś, jak klapka na baterie w pilocie. To też zaprojektuję w OpenSCAD. Zapraszam na GitHub projektu.
×
×
