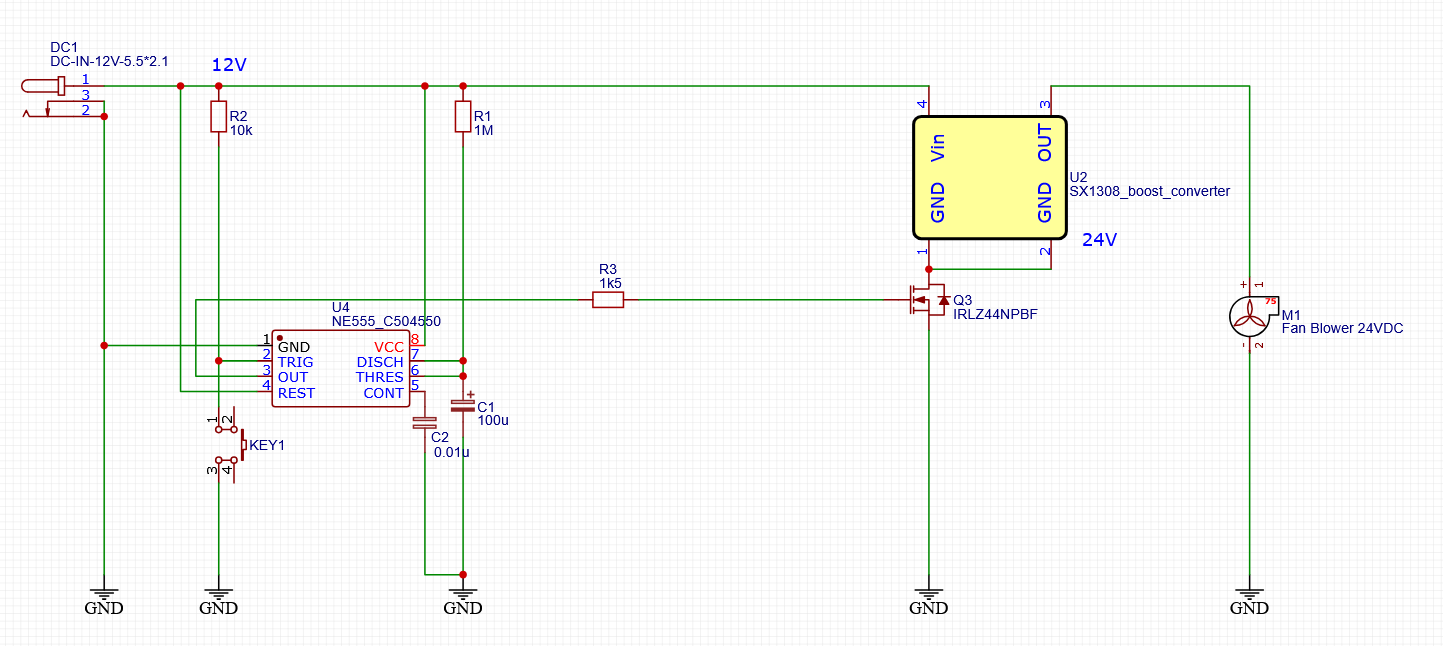

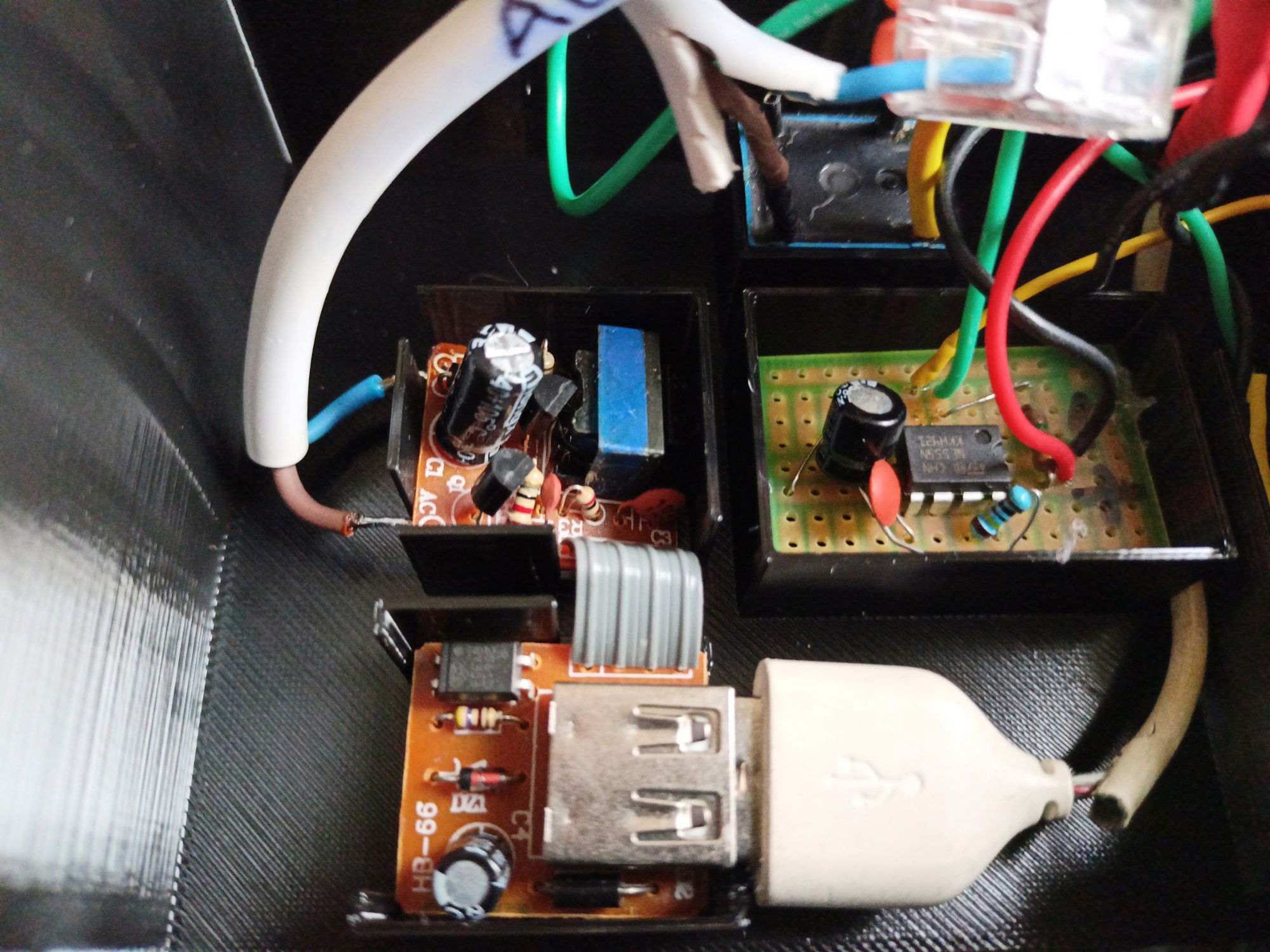

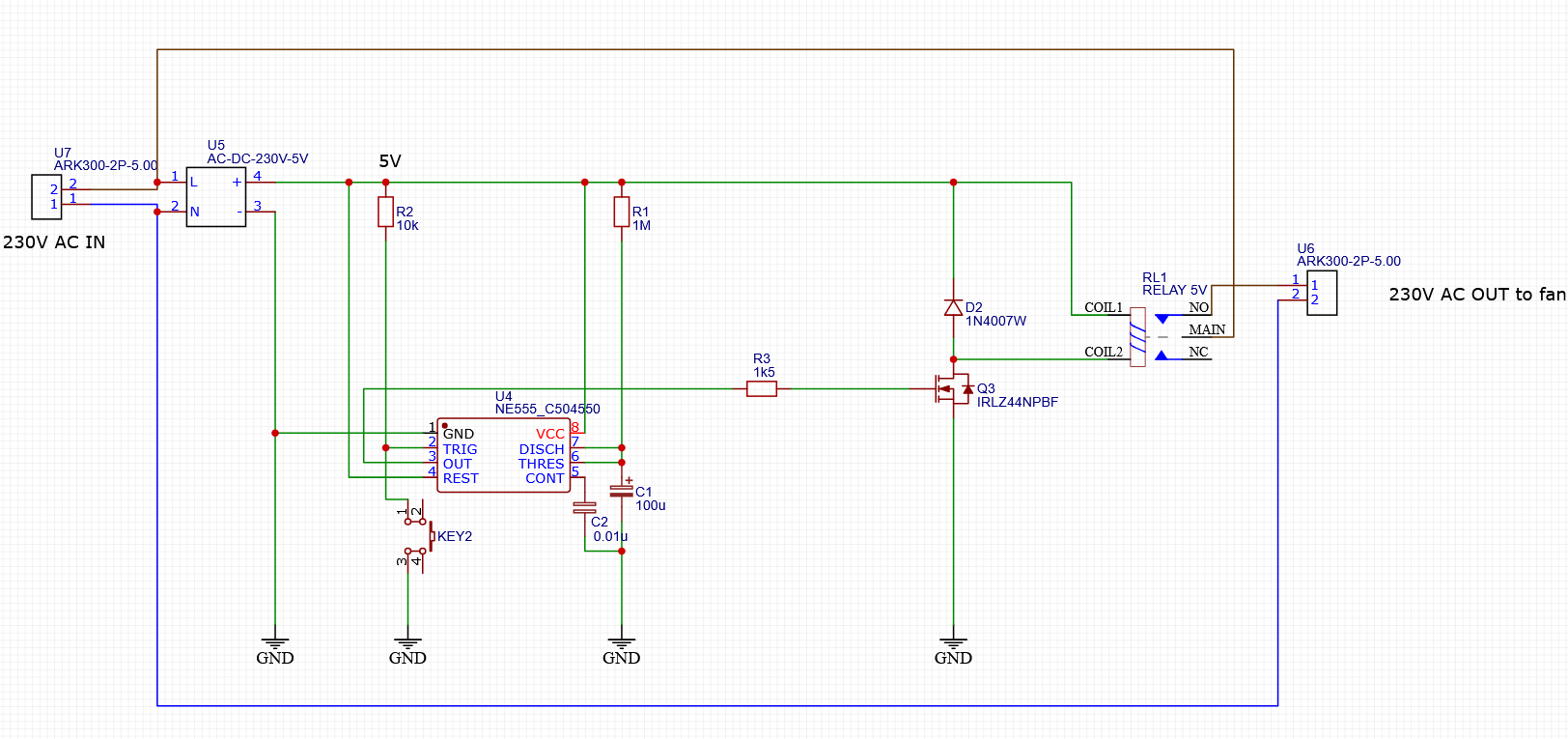

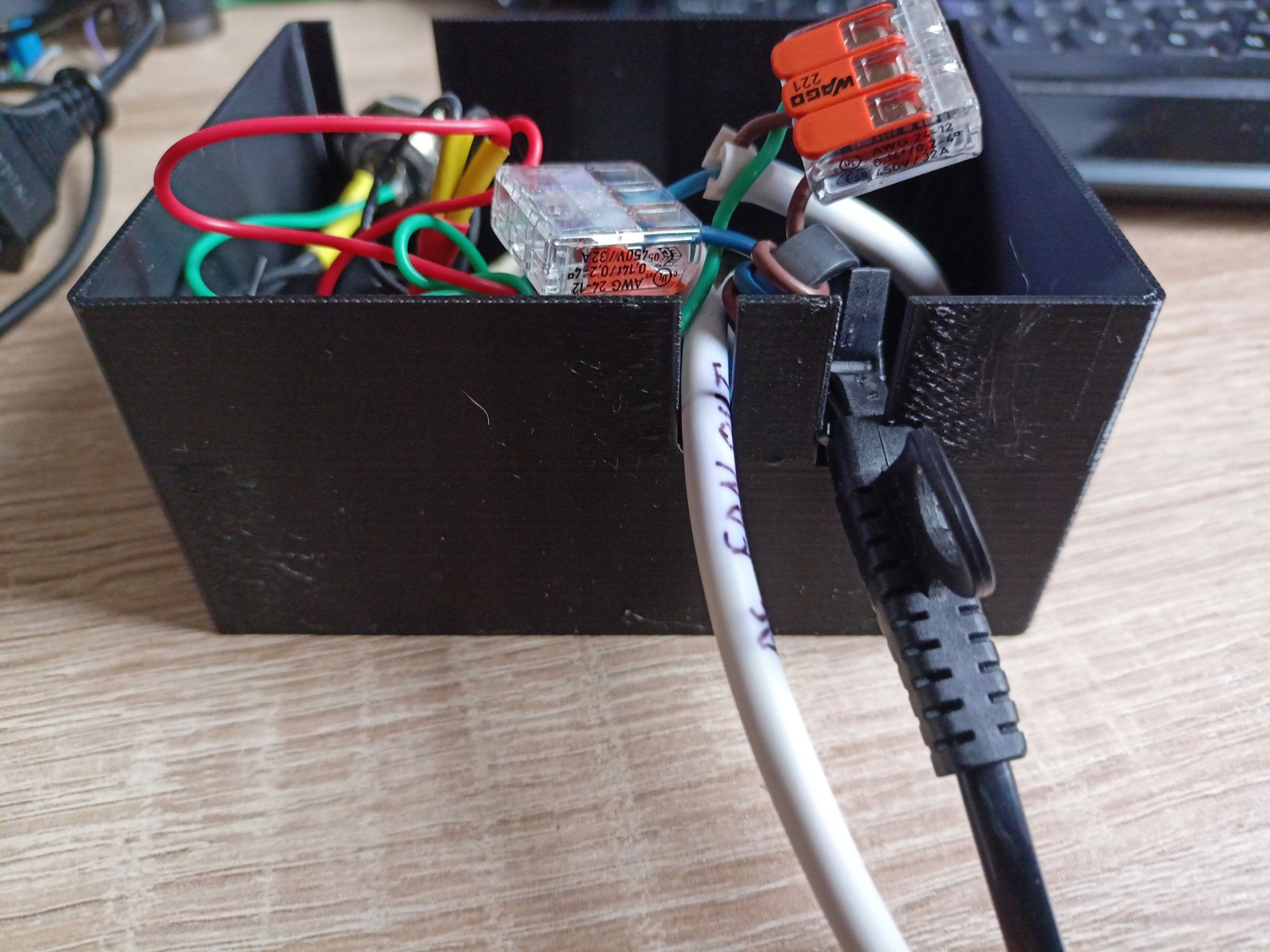

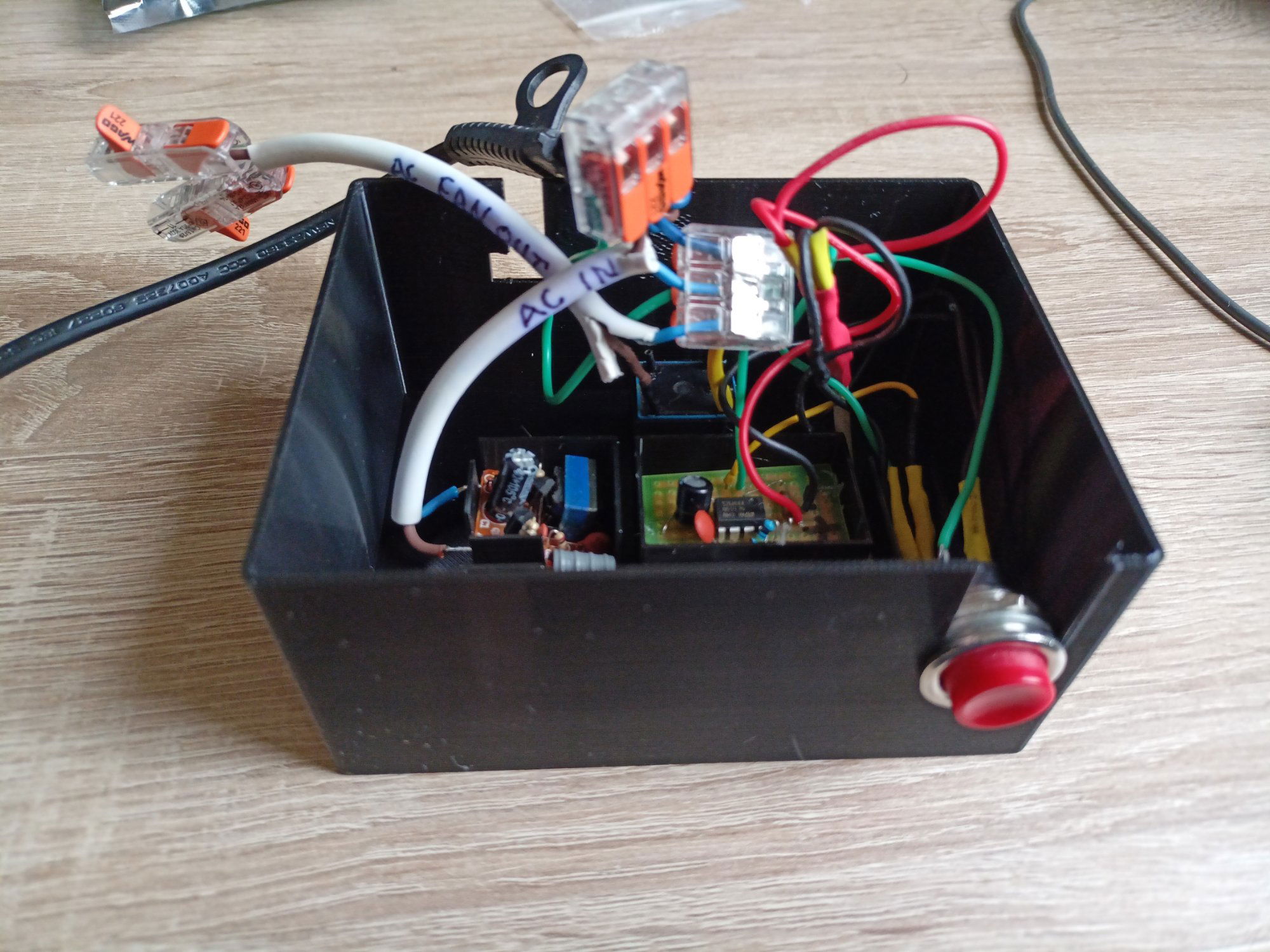

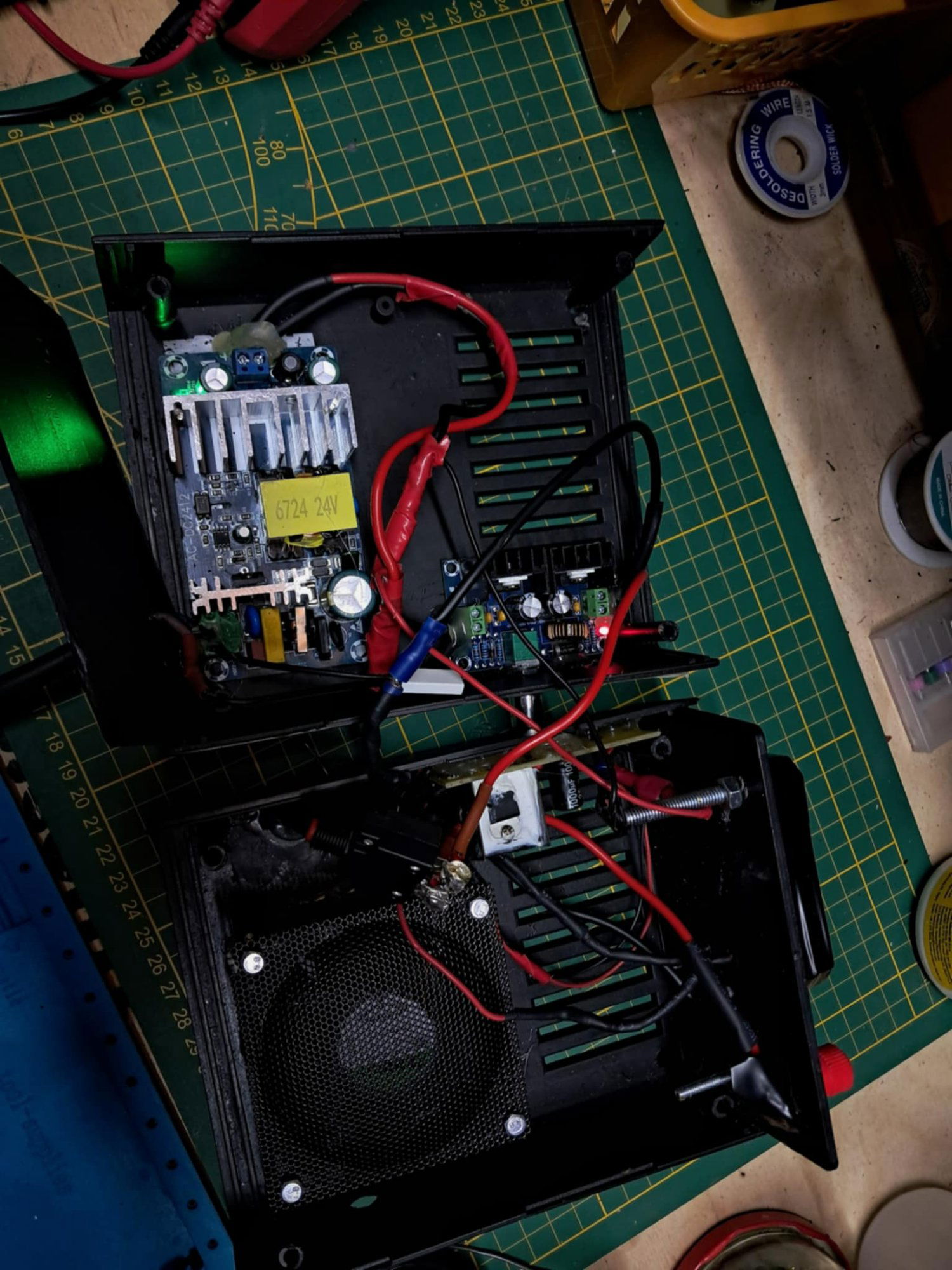

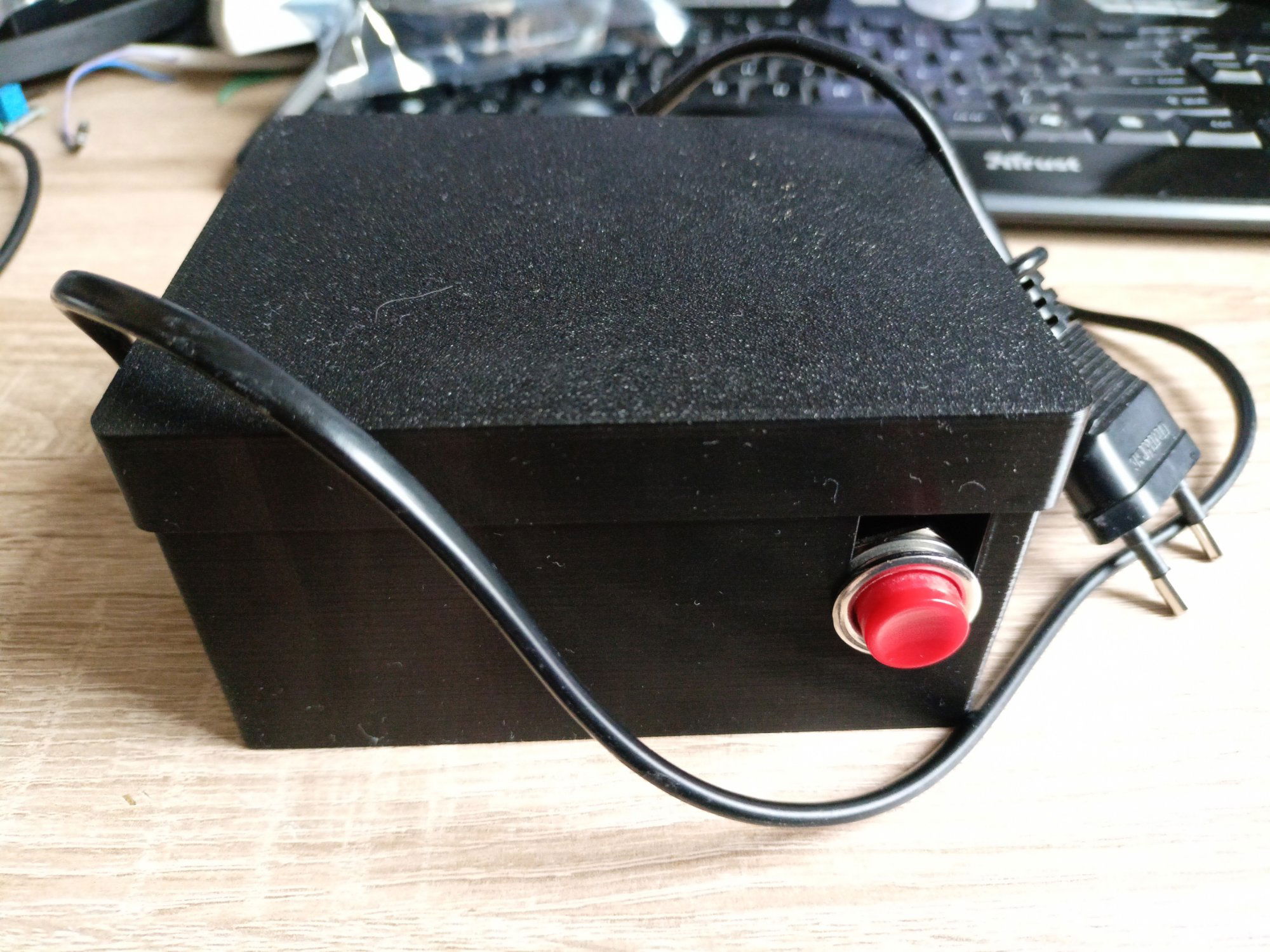

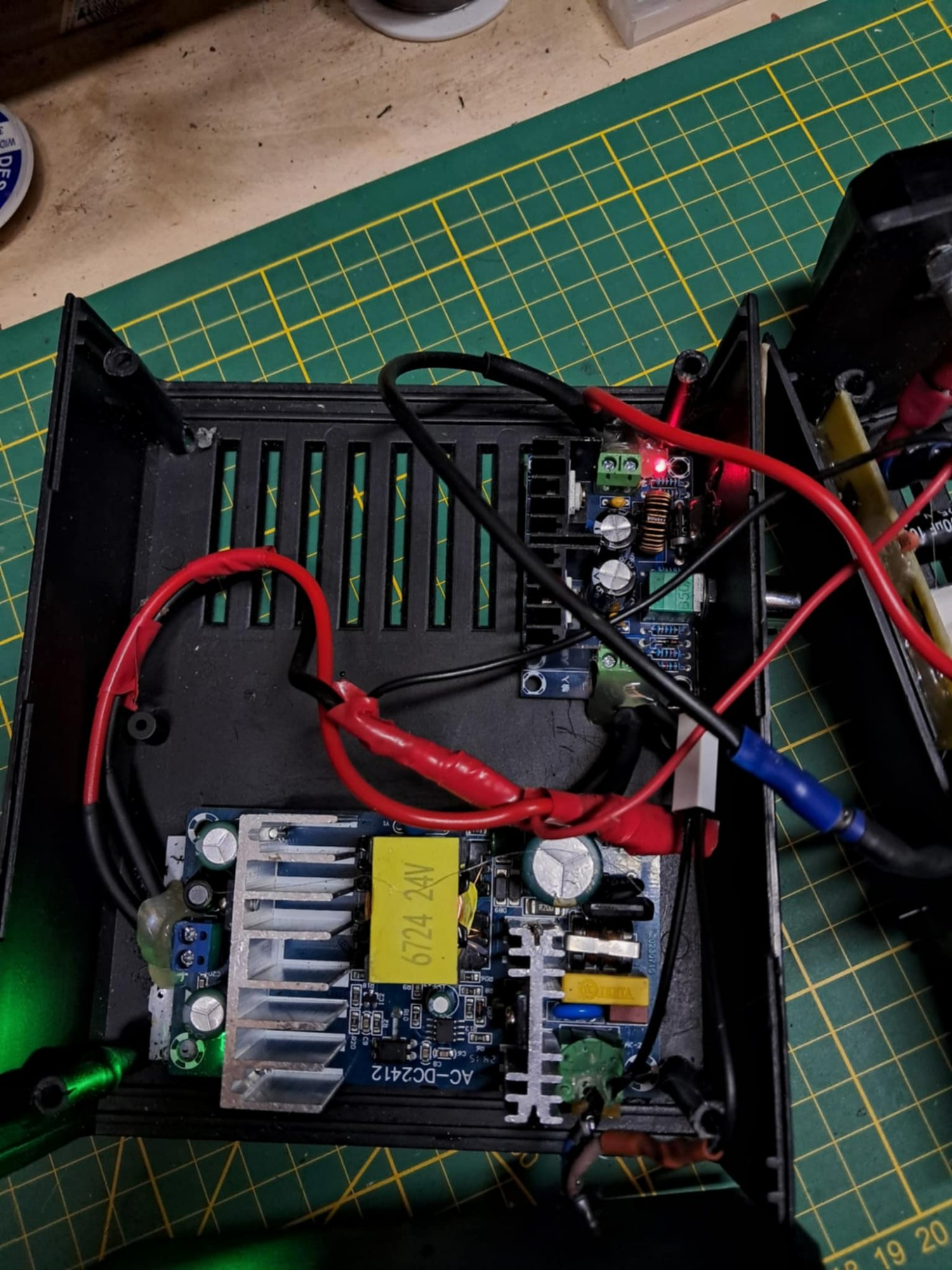

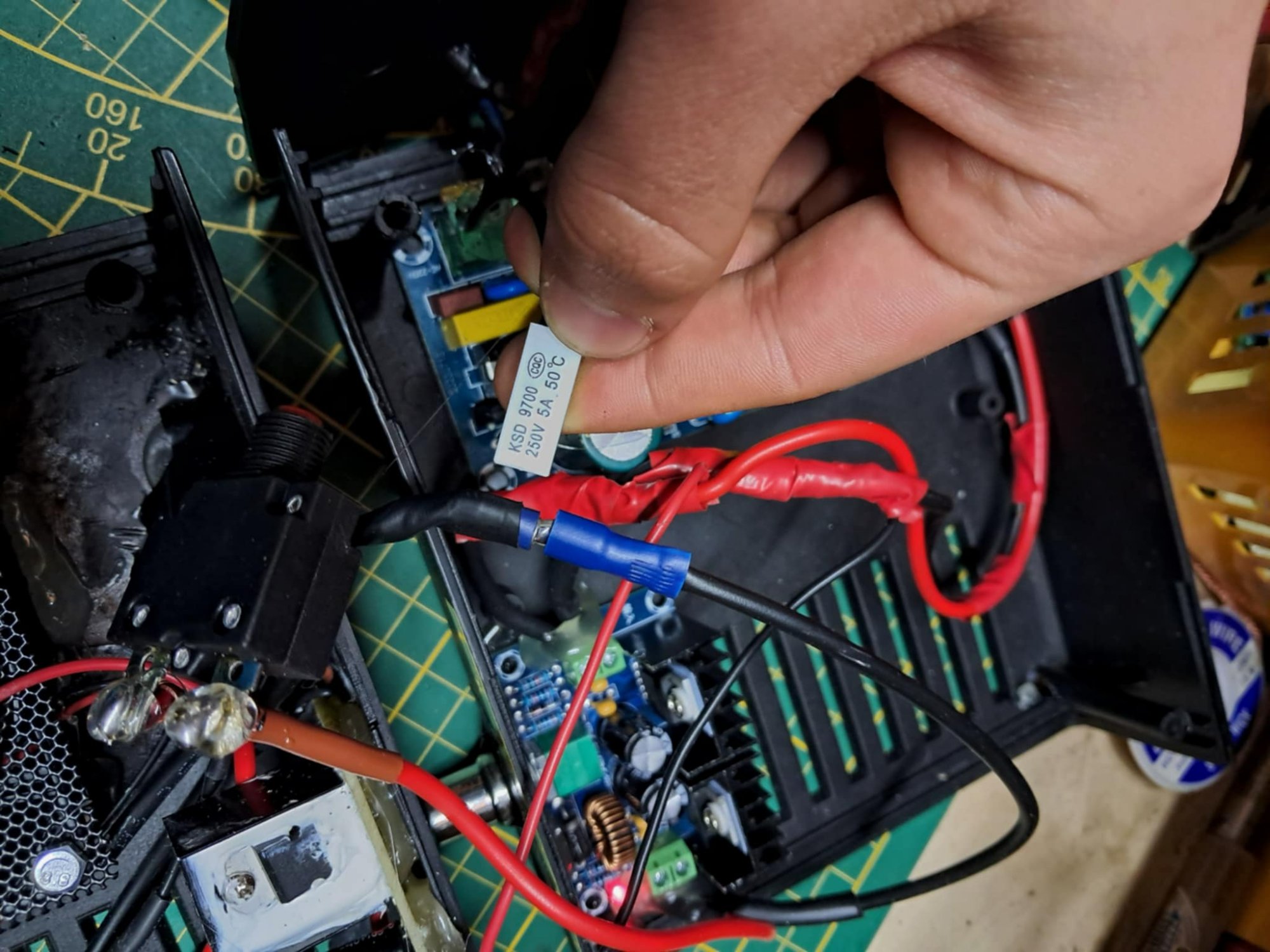

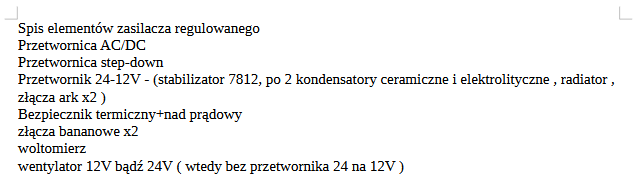

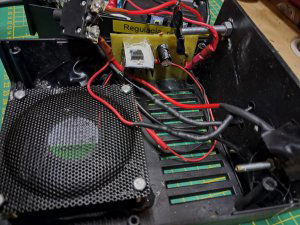

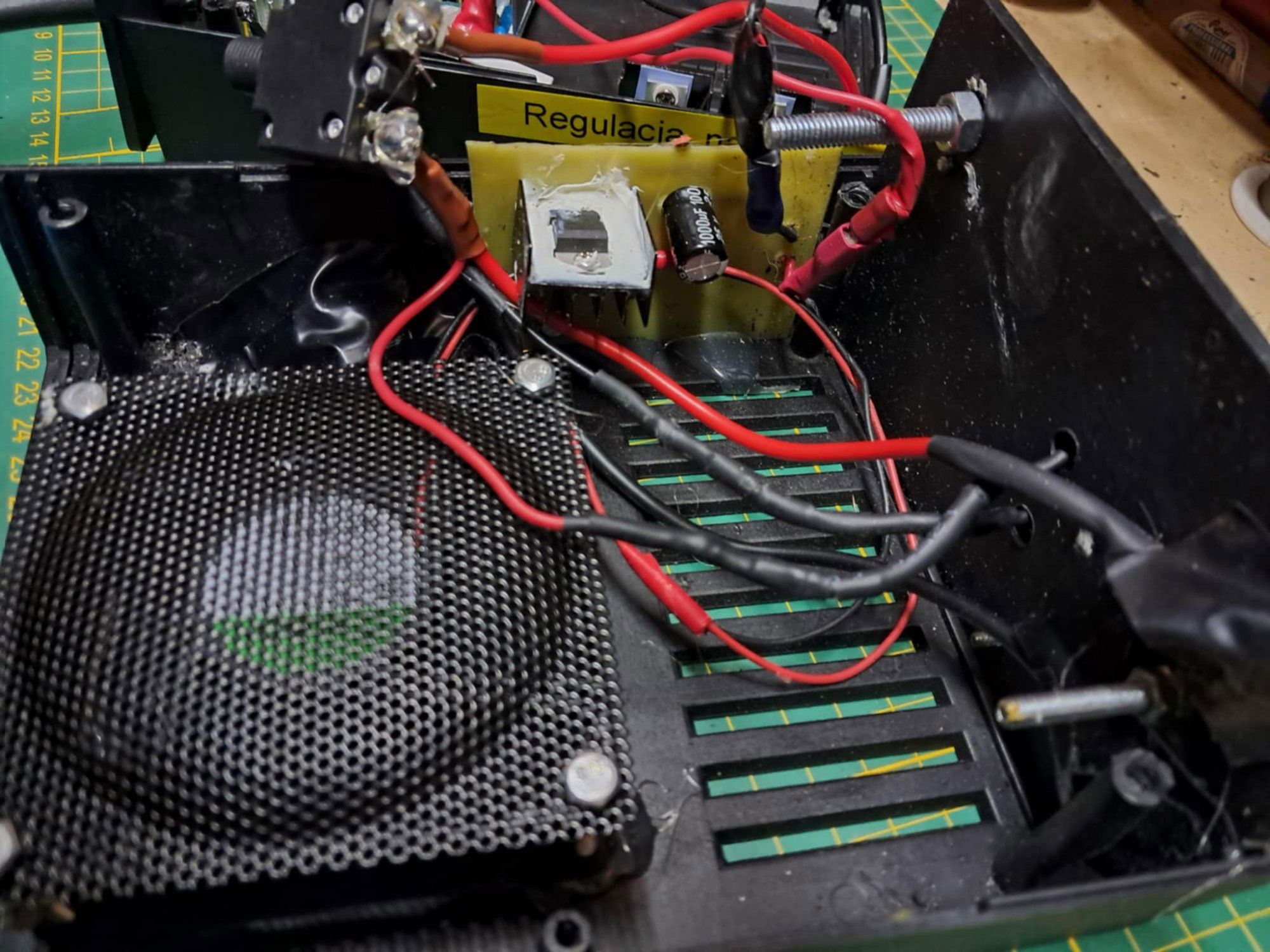

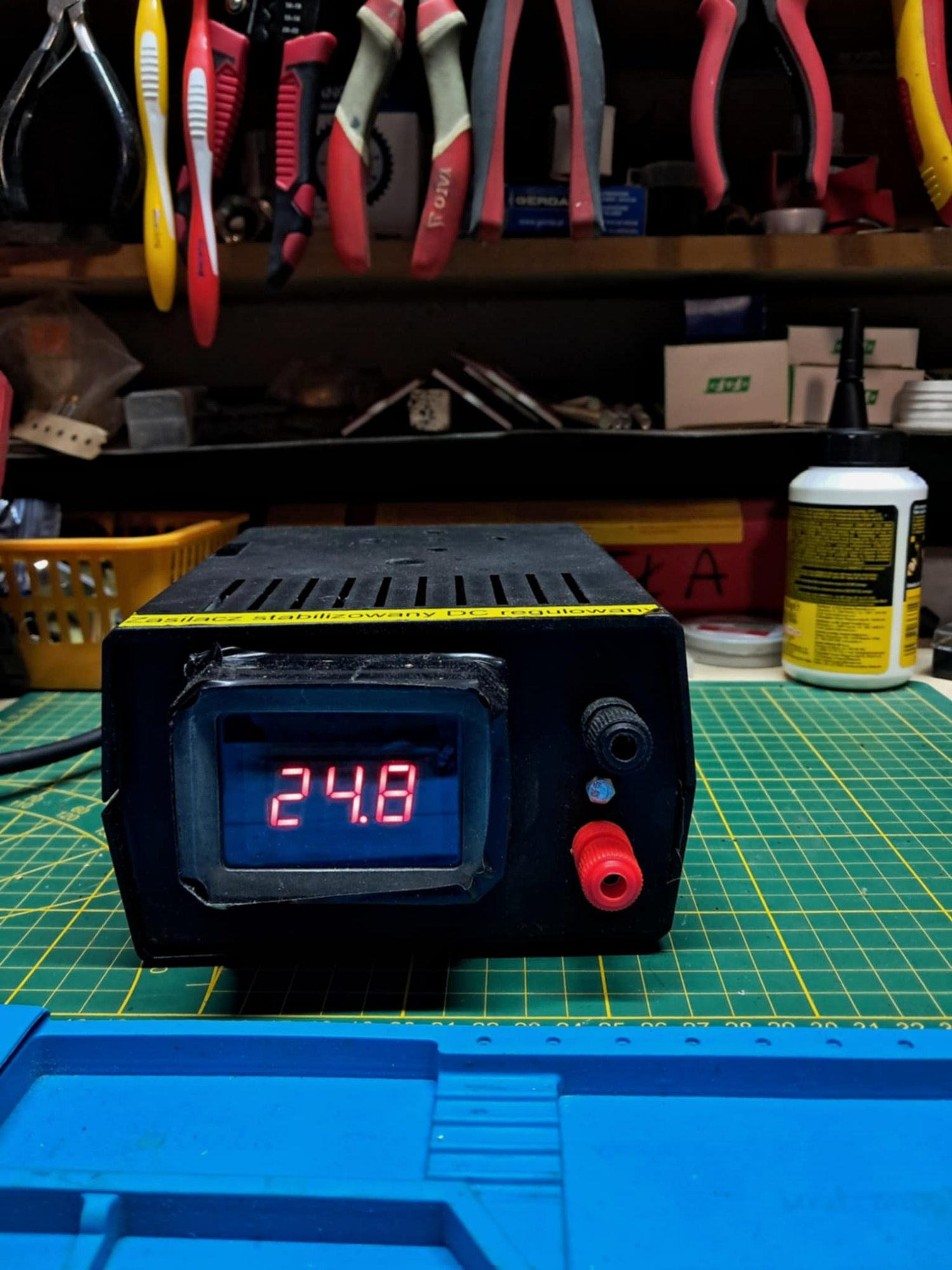

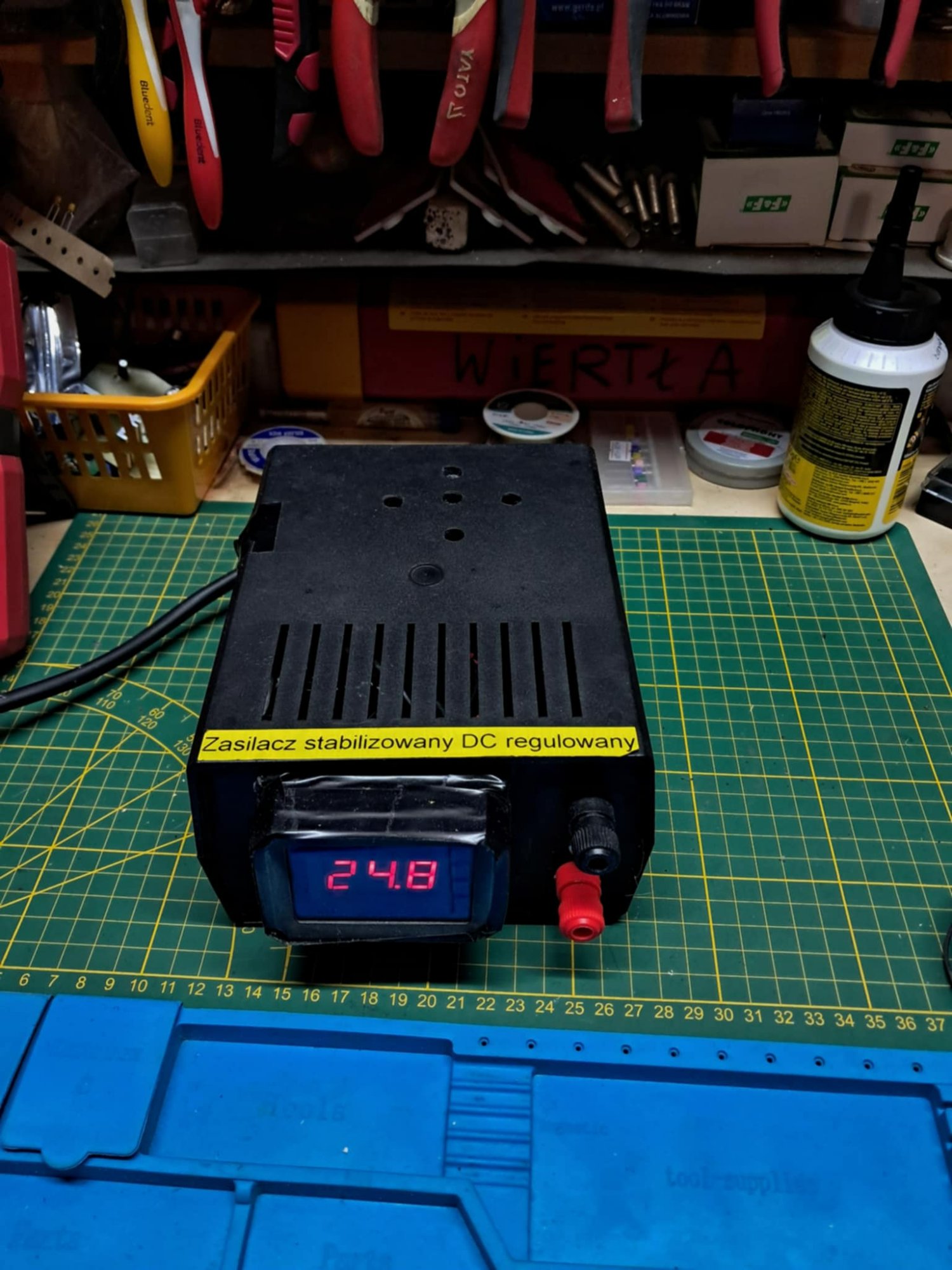

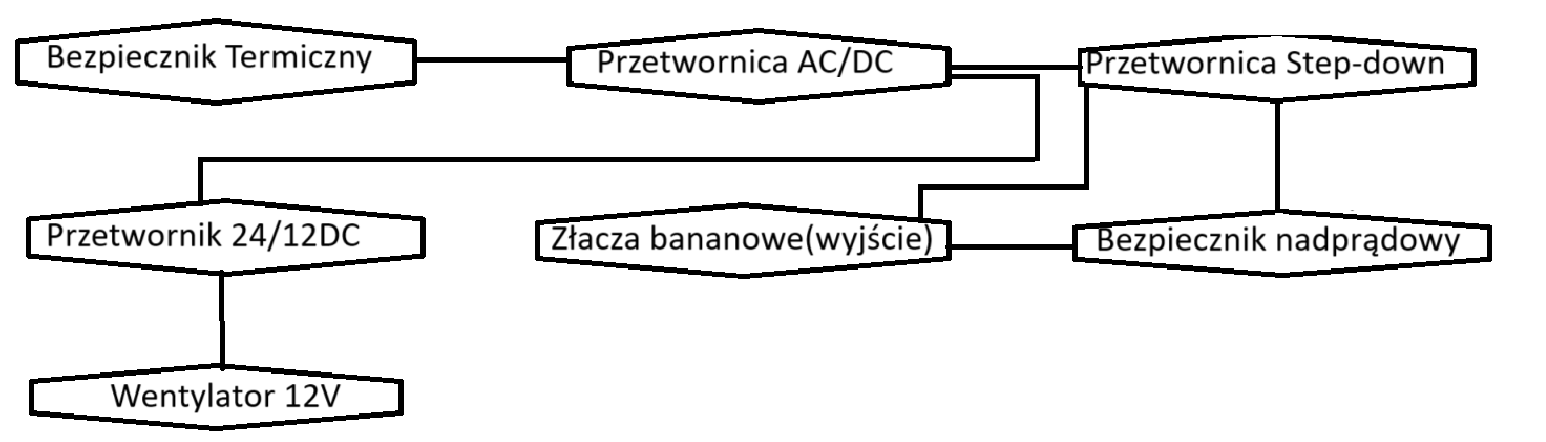

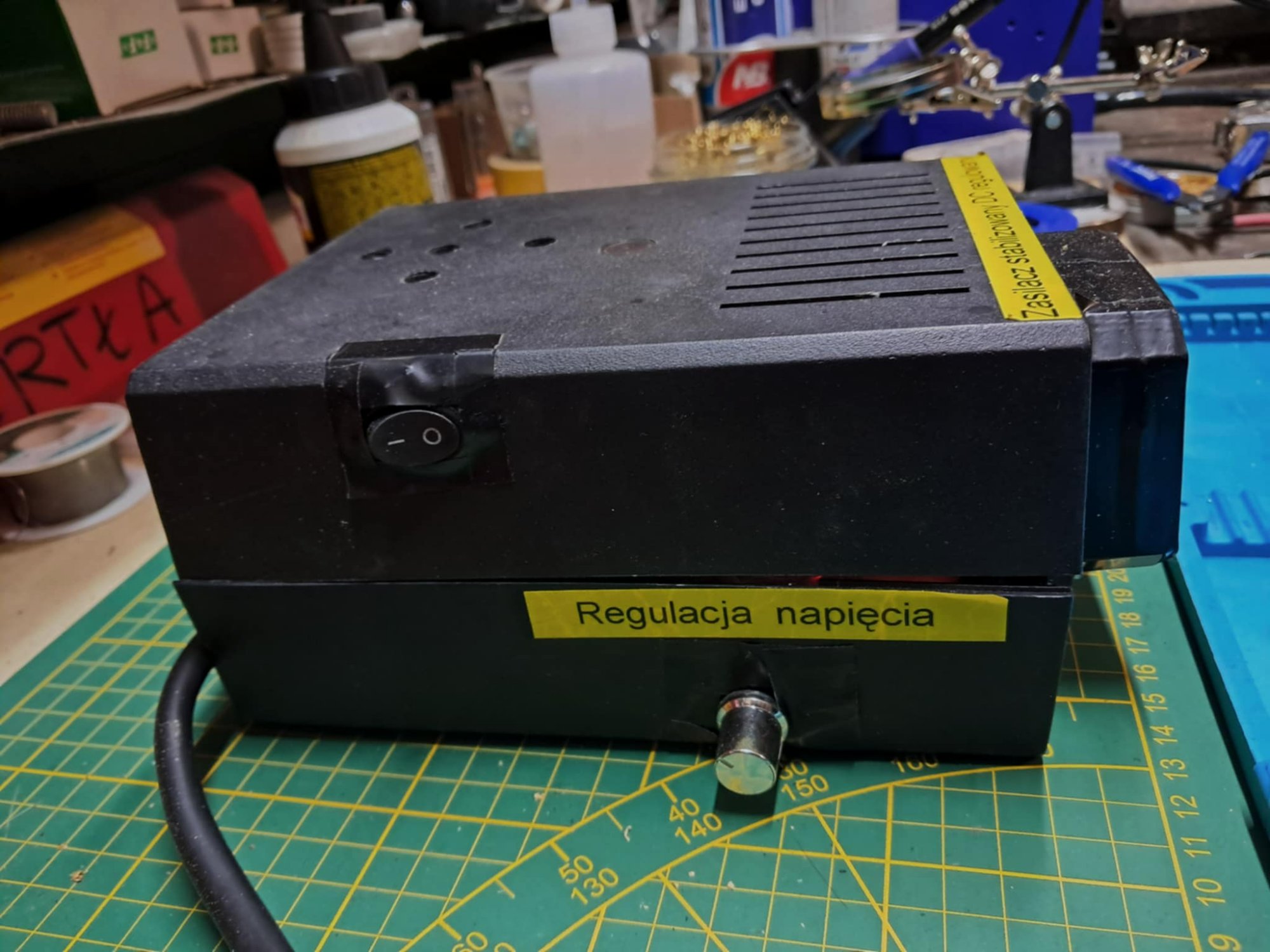

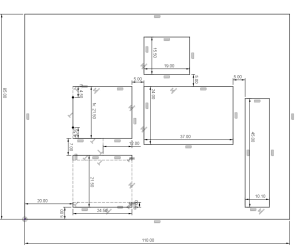

Cześć wszystkim, chciałbym zaprezentować jeden z moich ostatnich projektów jest to zasilacz regulowany (stabilizowany) , którego ’sercem’ jest przetwornica AC/DC (zmienny-stały) 24.8V/4A, prąd płynący z przetwornicy AC/DC płynie do przetwornicy step-down gdzie można dowolnie go regulować przy użyciu potencjometru na zewnątrz obudowy. Z wejścia przetwornicy nr 1 prąd płynie do płytki mojej roboty wykonanej na laminacie jednostronnym, w której wkład wchodzi stabilizator 7812 ( do którego zamontowałem radiator), (oraz pastę która rozprowadza ciepło na cały radiator), 2 kondensatory elektrolityczne oraz 2 ceramiczne. Gdzie 24 V z przetwornicy redukowane są do 12V czyli znamionowego napięcia zasilania wentylatora którego zasilanie jest załączane przyciskiem umieszczonym na obudowie od strony prawej. Z wyjścia przetwornicy step-down prąd jest kierowany na gniazda bananowe z przodu obudowy. Zasilacz posiada na wejściu od strony zasilania całego układu z sieci , zabezpieczenie termiczne które przerywa obwód po przekroczeniu w środku obudowy 50°C , drugim zabezpieczeniem jest znany i lubiany 🙂 wyłącznik nad prądowy 4A , który gdyby ktoś z czytelników nie wiedział, przerywa obwód w momencie przekroczenia przez odbiornik progu 4 amperów pobieranego prądu . Wszystkie łączenia zostały wykonane na konektorach dzięki czemu nie trzeba odlutowywać kabli gdy chcemy rozłączyć któryś z elementów. Niżej załączam schemat blokowy.. Oraz spis elementów... Obciążalności zasilacza w warunkach ‘bojowych’ nie testowałem, natomiast z żarówka samochodową o mocy 60W i 12V zasilania radził sobie bez większych problemów , a jak łatwo obliczyć 60W przy 12V napięcia zasilania oznacza 5A pobieranych przez żarówkę , co moim subiektywnym zdaniem jest wynikiem zadowalającym jak na pierwszy zasilacz. Poniżej wrzucam linki do 3 przykładowych elementów które zastosowałem ze sklepu BOTLAND https://botland.com.pl/bezpieczniki/11953-wylacznik-nadpradowy-termobimetaliczny-mr1-20a-5904422340544.html https://botland.com.pl/wentylatory-montazowe/3876-wentylator-12v-80x80x25mm-3-przewody-5904422349615.html https://botland.com.pl/zlacza-bananowe/6751-gniazdo-bananowe-al2437-czerwone-4mm-5szt-5904422334994.html

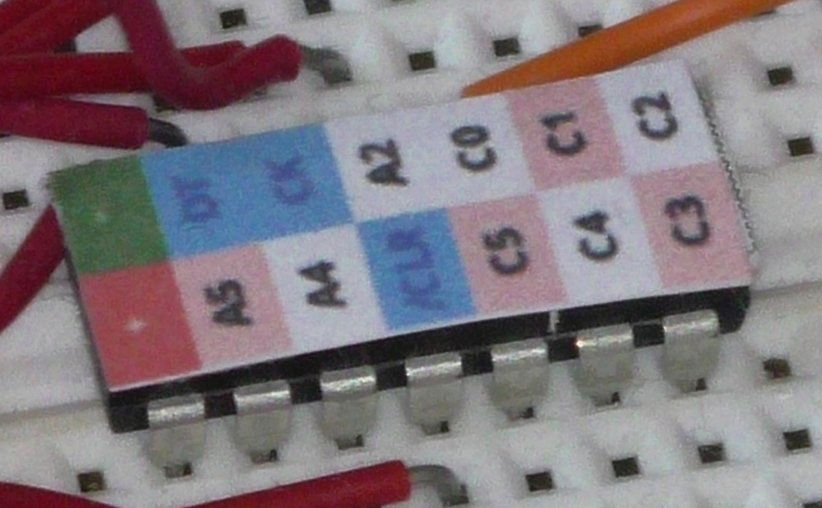

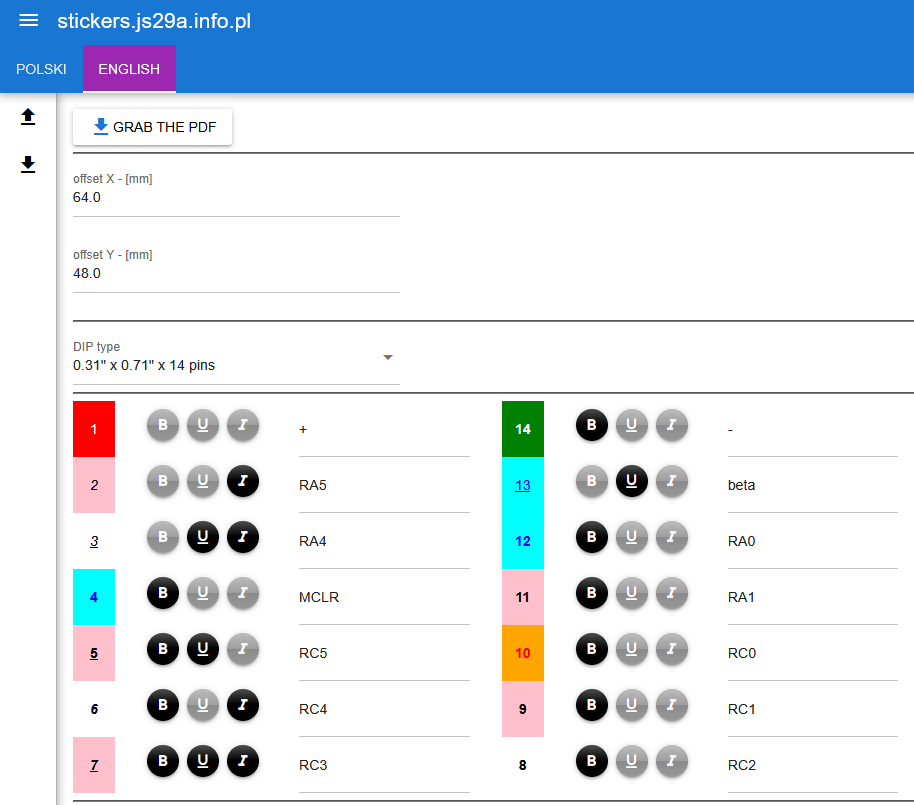

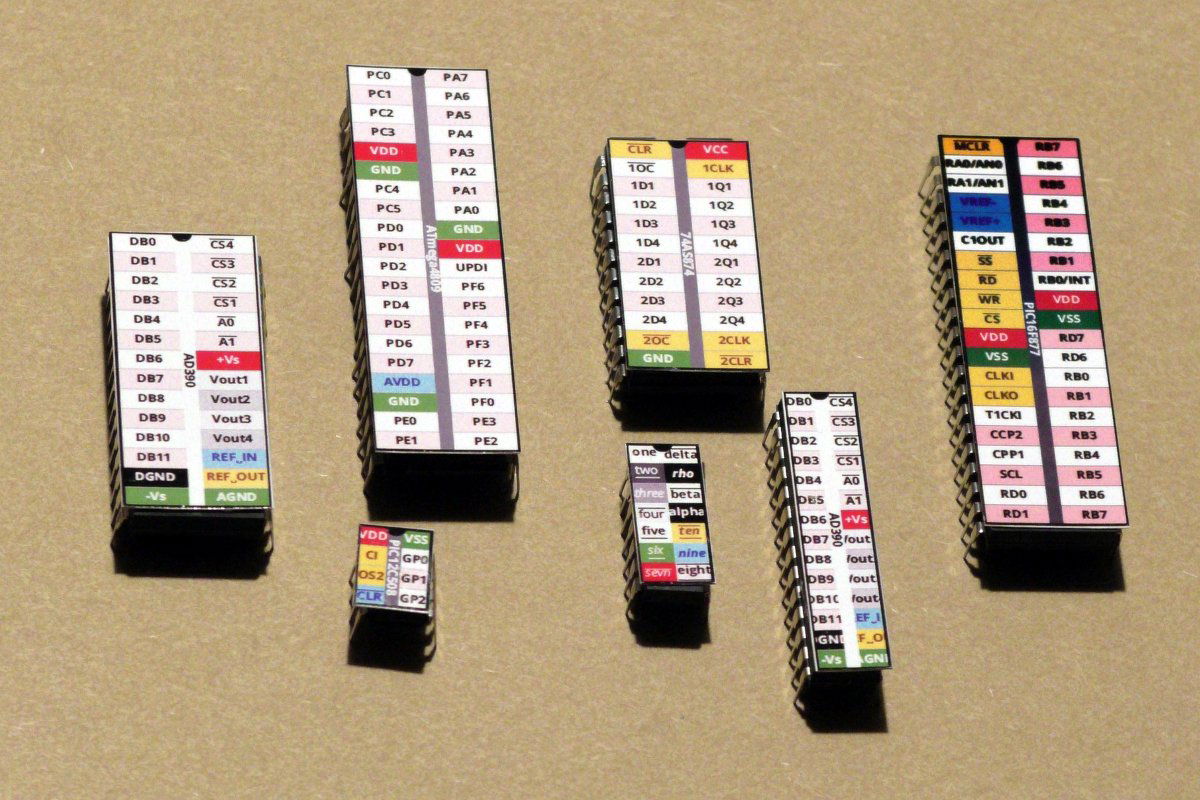

Drogi Konstruktorze! Na pewno zdarzyła Ci się taka sytuacja: tworzysz układ na płytce stykowej. Wszystko jest ok, ale nagle ... które wyprowadzenie jest które? I liczysz: raz, dwa, trzy ... a potem drugi raz, żeby się nie pomylić, a czasem trzeci. Ale można inaczej - wystarczy nakleić na układ rozpiskę wyprowadzeń. I tu właśnie przychodzi z pomocą moja aplikacja. Możesz opisać piny układu całkowicie po swojemu, niekoniecznie zgodnie z kartą katalogową. Bez rejestracji, w pełni darmowo. Bez żadnego pobierania, wystarczy przeglądarka internetowa. Bez reklam. Po prostu tworzysz i drukujesz plik PDF. Jest także możliwość zapisania projektu, więc Twoja praca się nie zgubi. Zapraszam do testowania! Na razie wrzucam jako zajawkę, wkrótce pojawią się lepsze zdjęcia i zrzuty ekranu. Wszelki feedback mile widziany! https://stickers.js29a.info.pl/

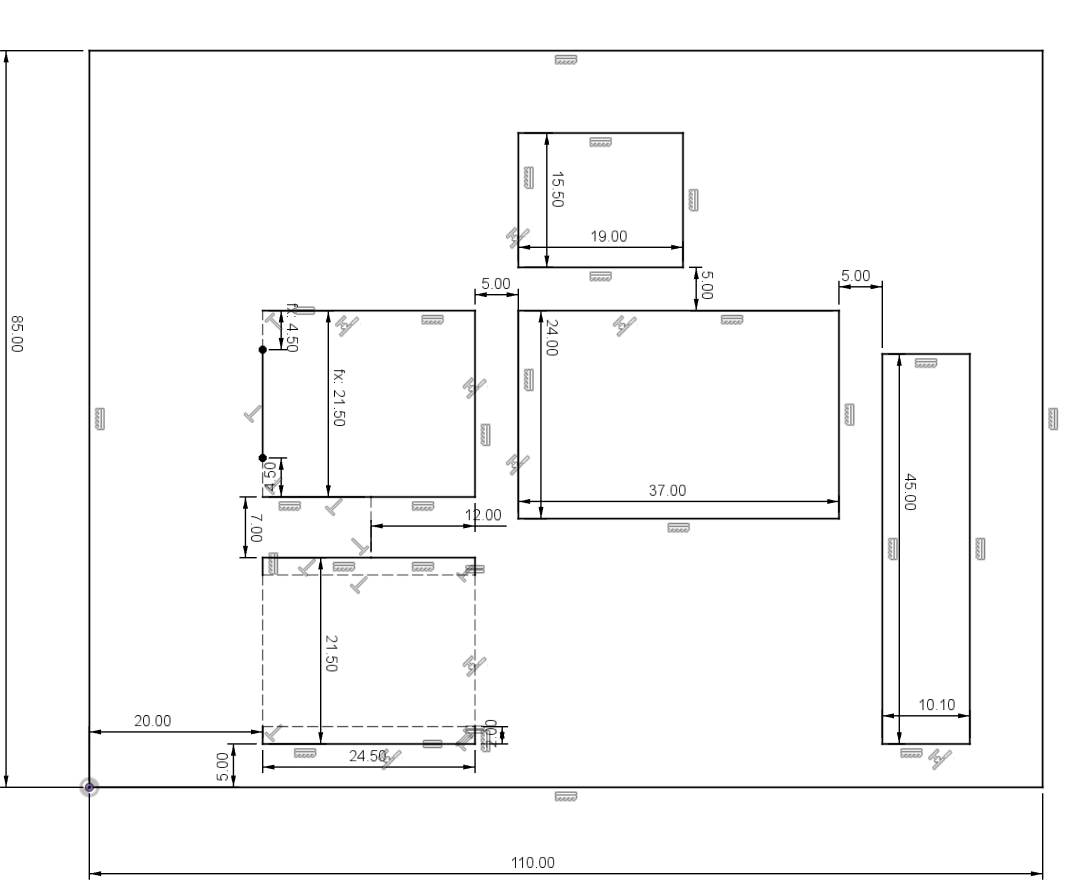

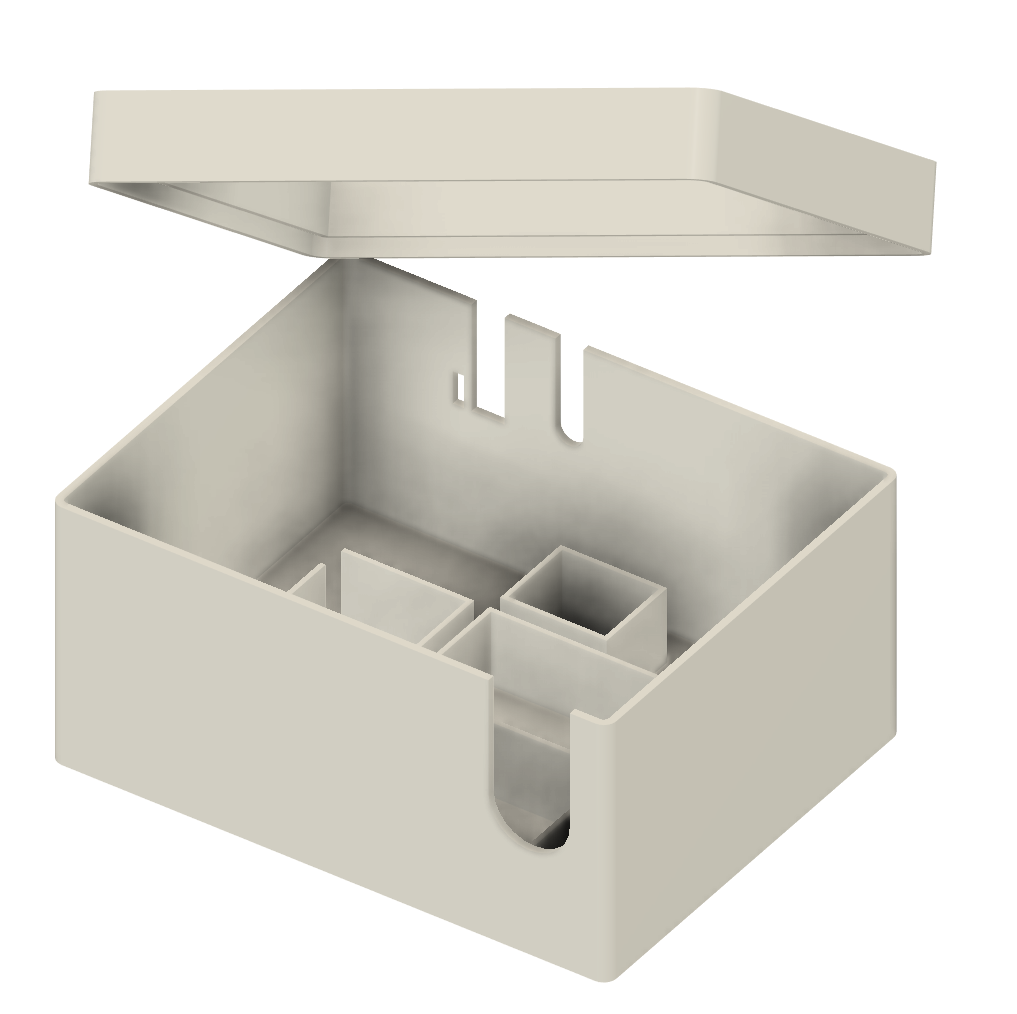

Witam niedawno chwaliłem się tu prototypem ,,Stacji Pogodowej DHT11". Trochę popracowałem nad tym i teraz mogę się pochwalić Stacją pogodową DHT22: Komponenty które tutaj użyłem: Attiny85 - Mikrokontroler a tutaj serce całej stacji pogodowej DHT22 - Czujnik wilgotności i temperatury LCD 2x16 z konwerterem I2C - Wyświetlacz pełniący rolę twarzy stacji Koszyk oraz baterie - Czyli zasilanie całego projektu (3x AA w koszyku) Nie będę powyżej wymieniał takich rzeczy jak płytka uniwersalna, czy szczypce boczne które mi się przydały przy obcinaniu podpór wydruku 😉 Celem całego projektu było ciche i małe urządzenie które można postawić na biurku i obserwować wilgotność i temperaturę. Najcięższą rzeczą w tym wszystkim było zrobienie samej obudowy, robiłem ją w programie TINKERCAD. Najpierw musiałem zrobić wydruki które pomogły mi dopasować otwory do komponentów: Dopiero jak wszystko było dopasowane to zacząłem robić obudowę która finalnie wyszła tak: I wiem, powiedziałem ,,ciche i małe urządzenie" a obudowa nie wyszła jakoś bardzo mała, tylko że zdałem sobie z tego sprawę podczas jej drukowania. 😛 Wszystko mogło by wyjść mniejsze i oszczędniejsze gdyby przełożyć miejsce na koszyk (z tyłu obudowy na jej spód). Wspomniałem o oszczędności bo jak na moje wydruki które miały od 3-10g to ten był dość spory, bo miał ok. 75g. 😕 Okej teraz zajrzyjmy do kodu: #include "DHT.h" #include <Wire.h> #include <LiquidCrystal_I2C.h> LiquidCrystal_I2C lcd(0x27,16,2); DHT dht; byte znak_stopnia[8] = { B00111, B00101, B00111, B00000, B00000, B00000, B00000, B00000 }; byte znak_wilg[8] = { B00000, B00100, B00110, B01110, B11101, B11111, B11111, B01110 }; byte znak_temp[8] = { B00100, B00110, B00100, B00110, B00100, B01110, B01110, B01110 }; int w; int t; int tx; int wx; void setup(){ dht.setup(4); lcd.init(); lcd.backlight(); lcd.setCursor(0,0); lcd.print("Temp ="); lcd.setCursor(0,1); lcd.print("Wilg ="); lcd.createChar(1, znak_temp); lcd.createChar(2, znak_wilg); lcd.setCursor(5,0); lcd.write(1); lcd.setCursor(5,1); lcd.write(2); } void loop(){ if(t < 10 && t > -1){ tx = 10; } if(t > 9){ tx = 11; } if(t < 0 && t > -10){ tx = 11; } if(t < -9){ tx = 12; } w = dht.getHumidity(); t = dht.getTemperature(); lcd.setCursor(9,0); lcd.print(t); lcd.setCursor(9,1); lcd.print(w); lcd.createChar(3, znak_stopnia); lcd.setCursor(tx,0); lcd.write(3); lcd.print("C "); lcd.setCursor(11,1); lcd.print("% "); delay(dht.getMinimumSamplingPeriod()); } Nie ma co tu opisywać każdej linijki, zaznaczę tylko kilka ważnych linijek Poprzednim razem w mojej stacji nie było nic nadzwyczajnego, tutaj postanowiłem dodać znaki które dodają trochę wyglądu (w kodzie: funkcja byte napisana 3 razy) Przydała mi się tu bardzo ta strona: https://maxpromer.github.io/LCD-Character-Creator/ Kilka pętli if pojawiło się w kodzie żeby zapobiec błędom w wyświetlaniu znaków Reszta kodu to funkcje wyświetlające napisy/znaki oraz funkcje pobierania temperatury/wilgotności Podczas drukowania obudowy napotkałem bardzo duży problem, mam na myśli odklejanie się rogów wydruku. To było coś nad czym siedziałem prawie pełne 2 dni, co znacznie opóźniło ukończenie projektu. Problem rozwiązała zmiana temperatury stołu, dowiedziałem się że dla filamentu PLA stół powinien mieć temperaturę ok 55°C gdzie mój do tej pory miał 35°C. Pomogło mi jeszcze wymycie płyty roboczej oraz nałożenie na nią zwykłego kleju biurowego. Finalnie wydruk wyszedł bardzo ładnie: Na koniec zostało mi jeszcze przełożenie komponentów z płytki stykowej na płytkę uniwersalną: I upchanie wszystkiego do obudowy. Według mnie wszystko wyszło bardzo ładnie. Nie jest to finalna wersja stacji, bo ma ona wciąż bardzo dużo błędów. W następnej stacji pogodowej planuję zrobić: Lepiej zorganizować wnętrze. (uporządkować elektronikę w środku) Poprawić zatrzaski. (ciężko otworzyć teraz obudowę przez to że źle zrobiłem zatrzaski) Lepiej wymierzyć otwory na komponenty. (żeby wszystko się trzymało musiałem używać taśmy dwustronnej 😛) Zrobić coś w rodzaju siatki aby czujnik nie był odsłonięty. Zasłonić baterie, ale w taki sposób żeby dało się je w każdej chwili wymienić bez rozbierania obudowy. (bo nie są zasłonięte): To tyle z mojej strony, mam nadzieję że projekt się podobał. Ja z siebie sam jestem bardzo dumny bo jeszcze nigdy nie zrobiłem praktycznego urządzenia w ładnej obudowie. Nie wiem czy na tym forum jest to w zwyczaju, ale na koniec chciałbym podziękować kilku użytkownikom. Bardzo dziękuje użytkownikowi @AntekBezak za pomoc w podłączeniu wszystkiego oraz pomoc w napisaniu kodu. Za pomoc w napisaniu kodu dziękuje jeszcze @ethanak, @_LM_ oraz @KatzePL. Bez was nigdy bym sobie z tym nie poradził! Dziękuje też Tobie za przeczytanie całego DIY. Pozdrawiam!

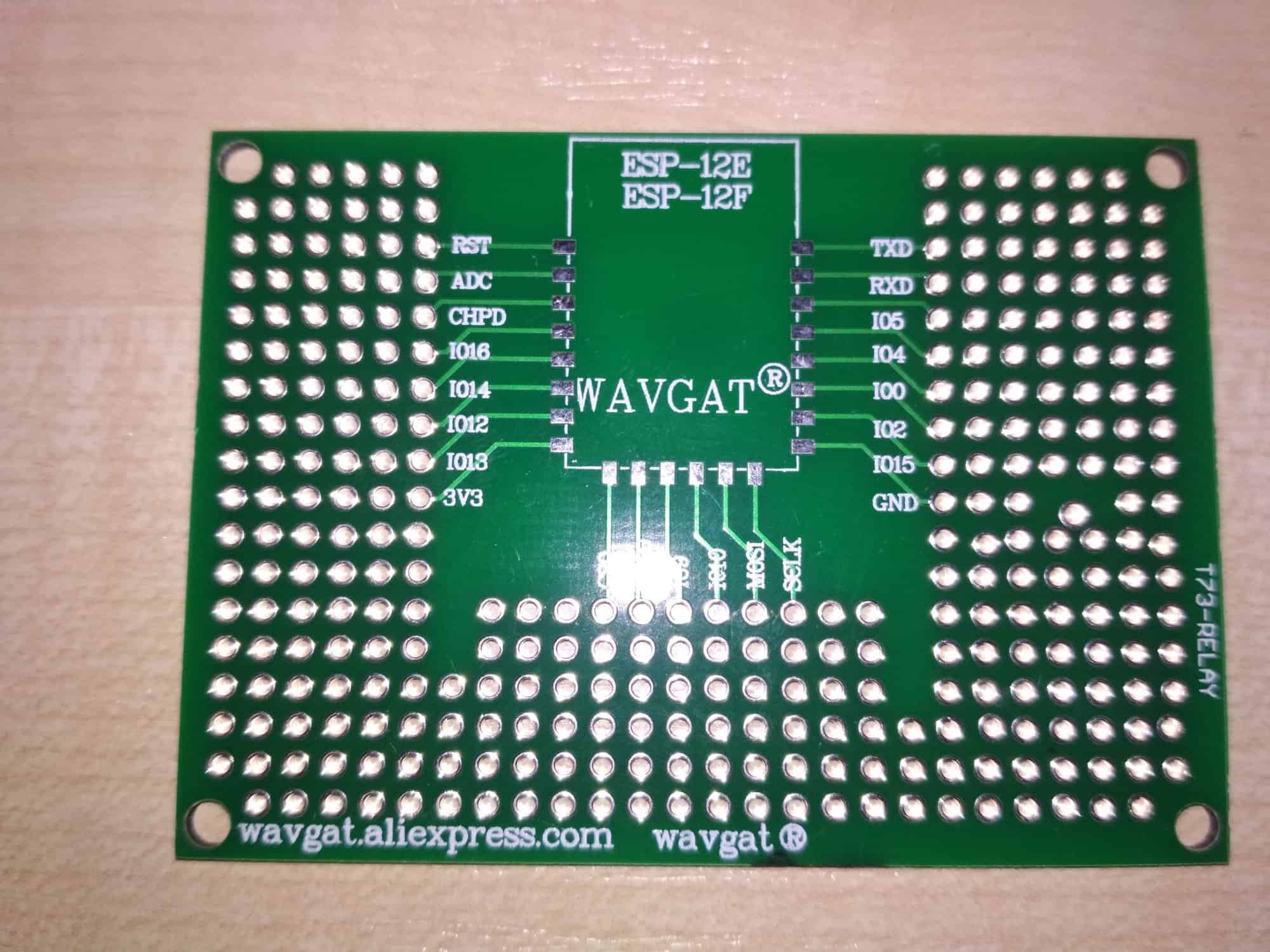

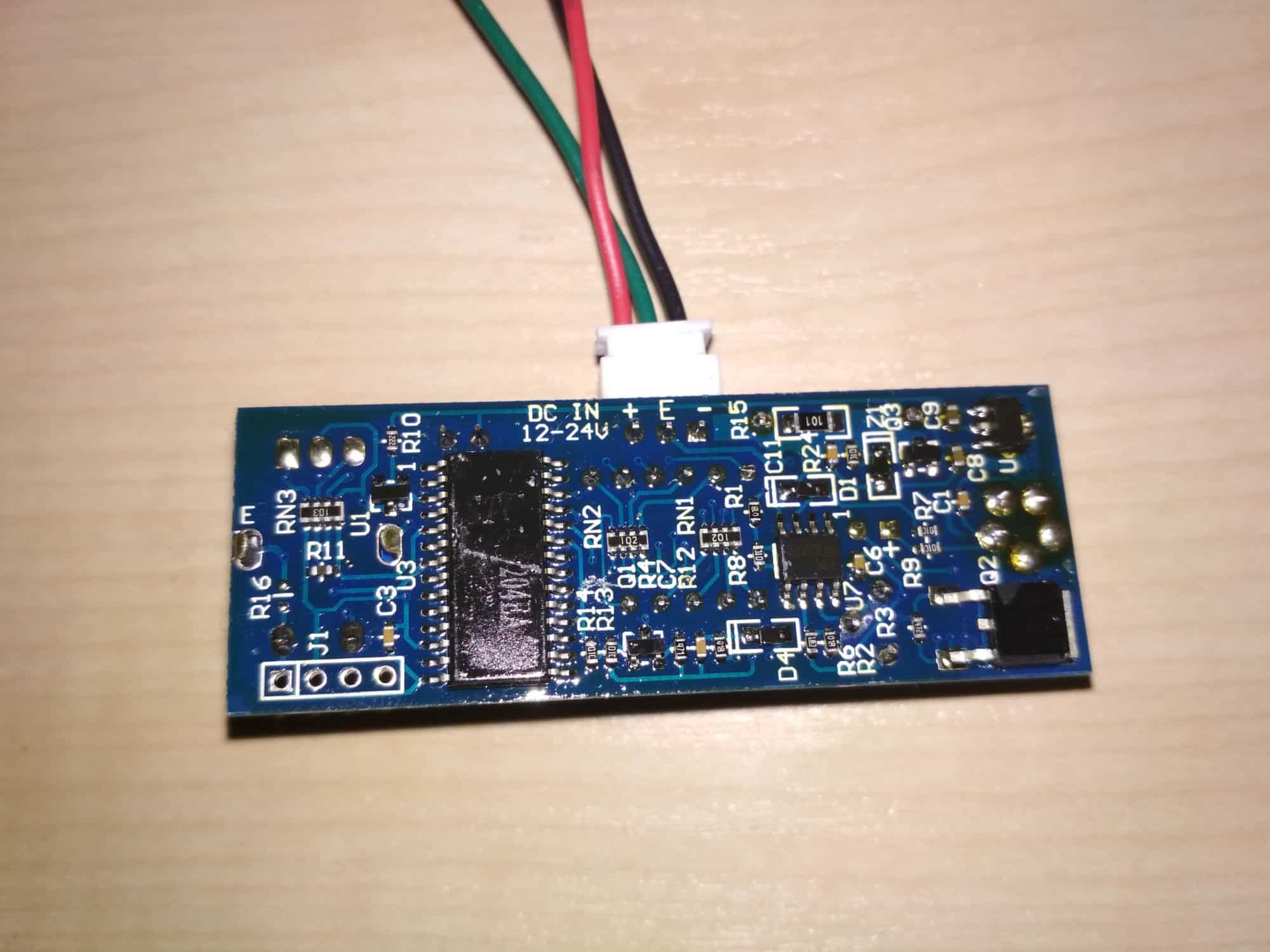

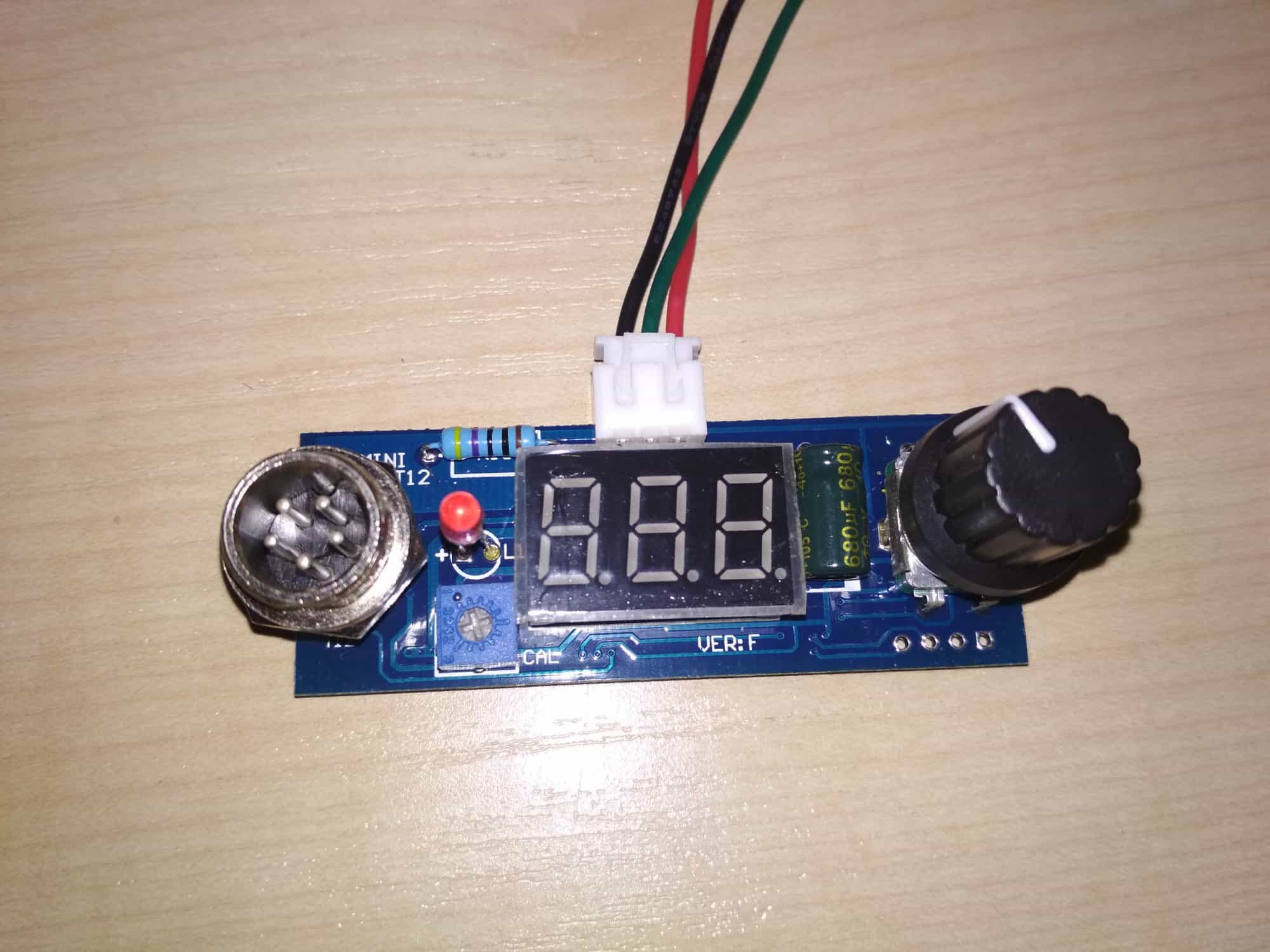

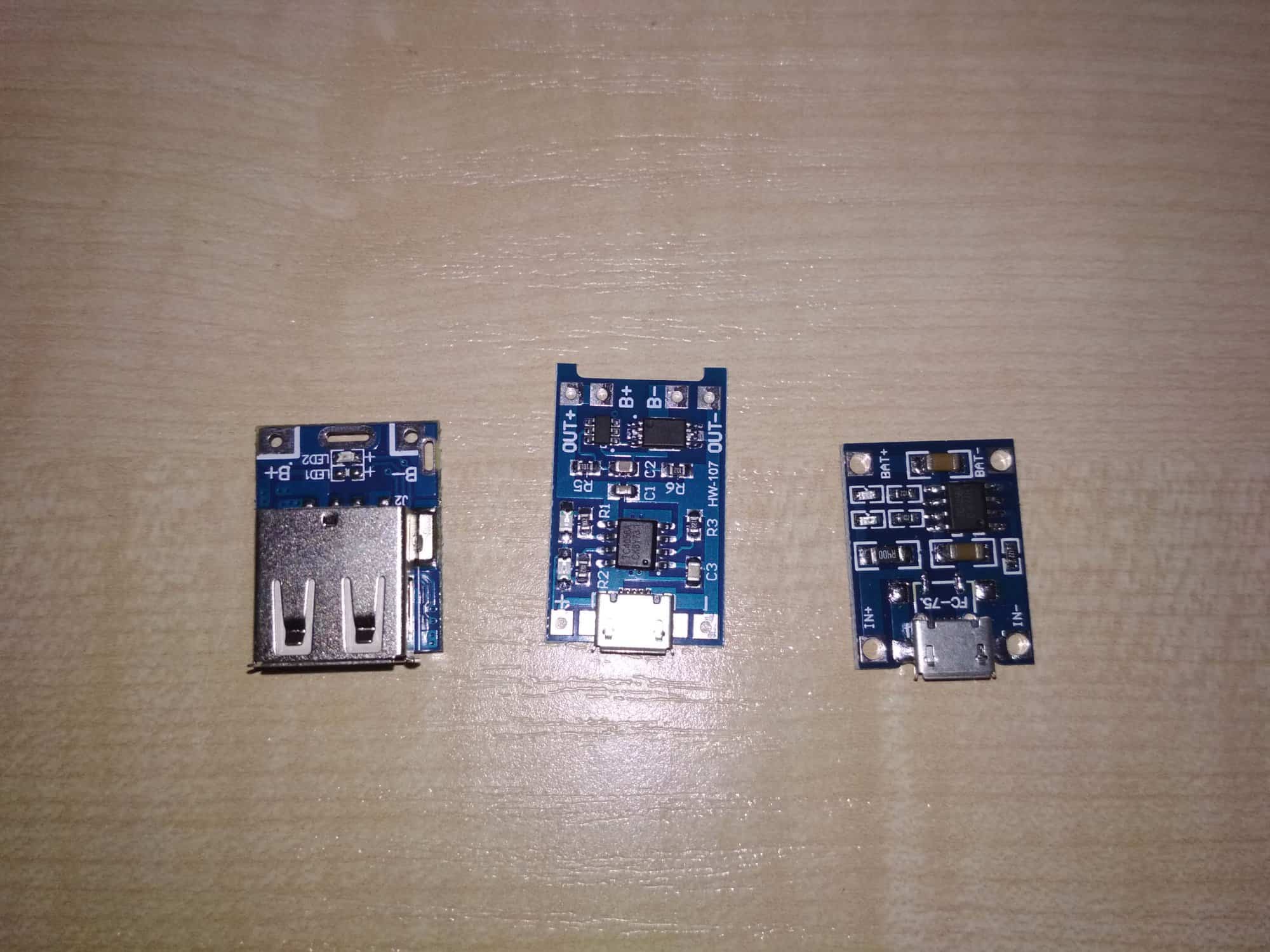

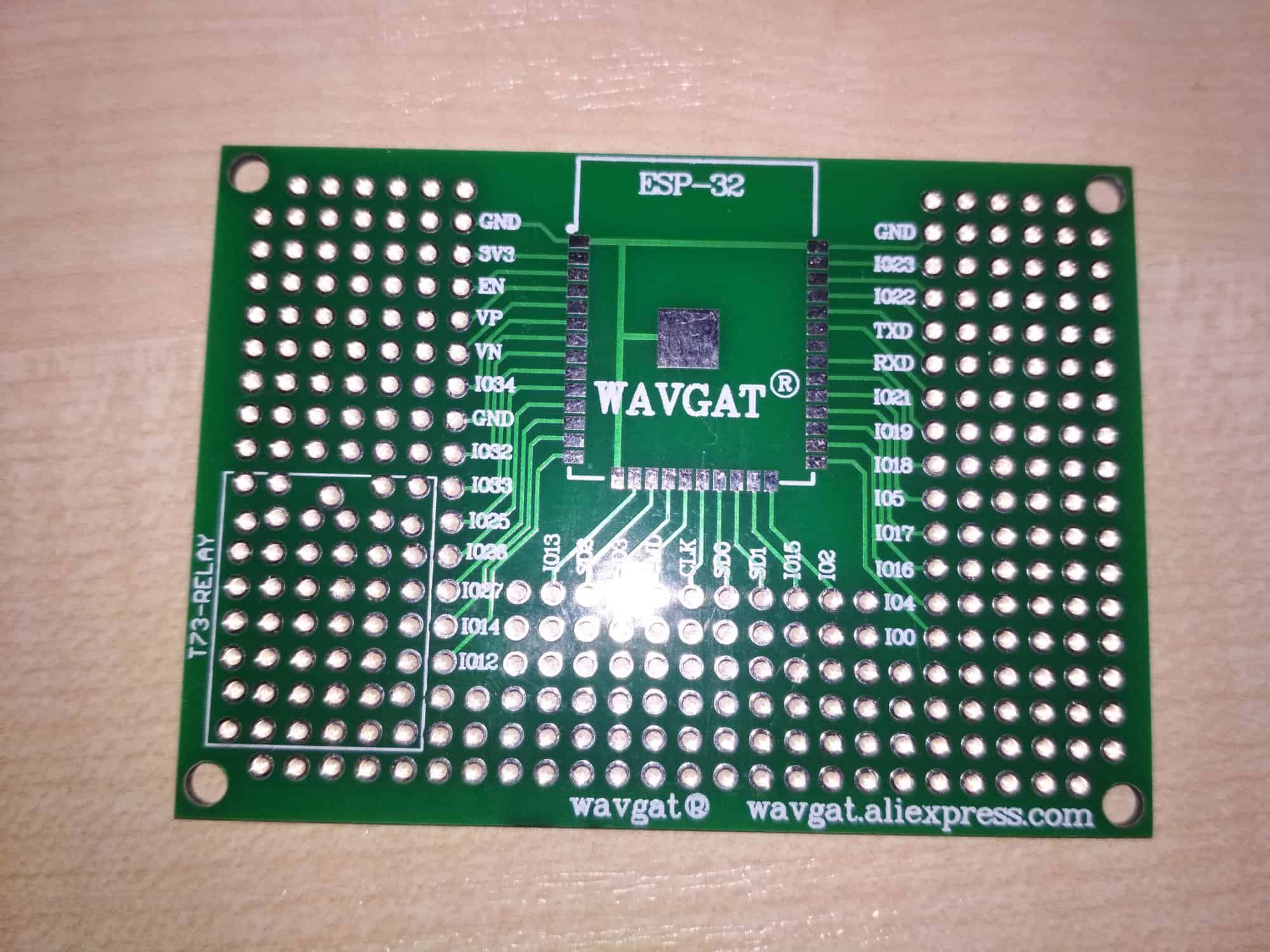

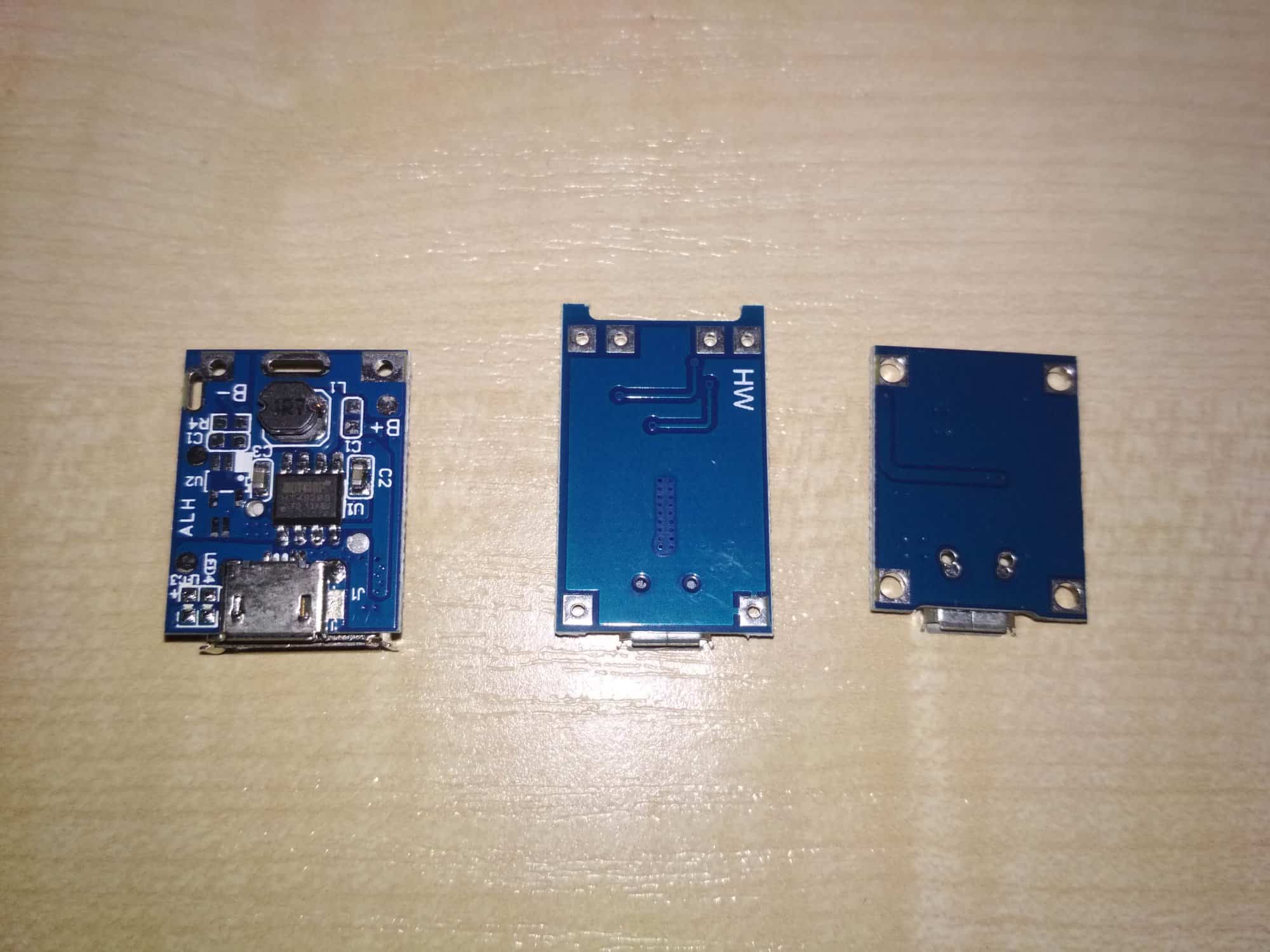

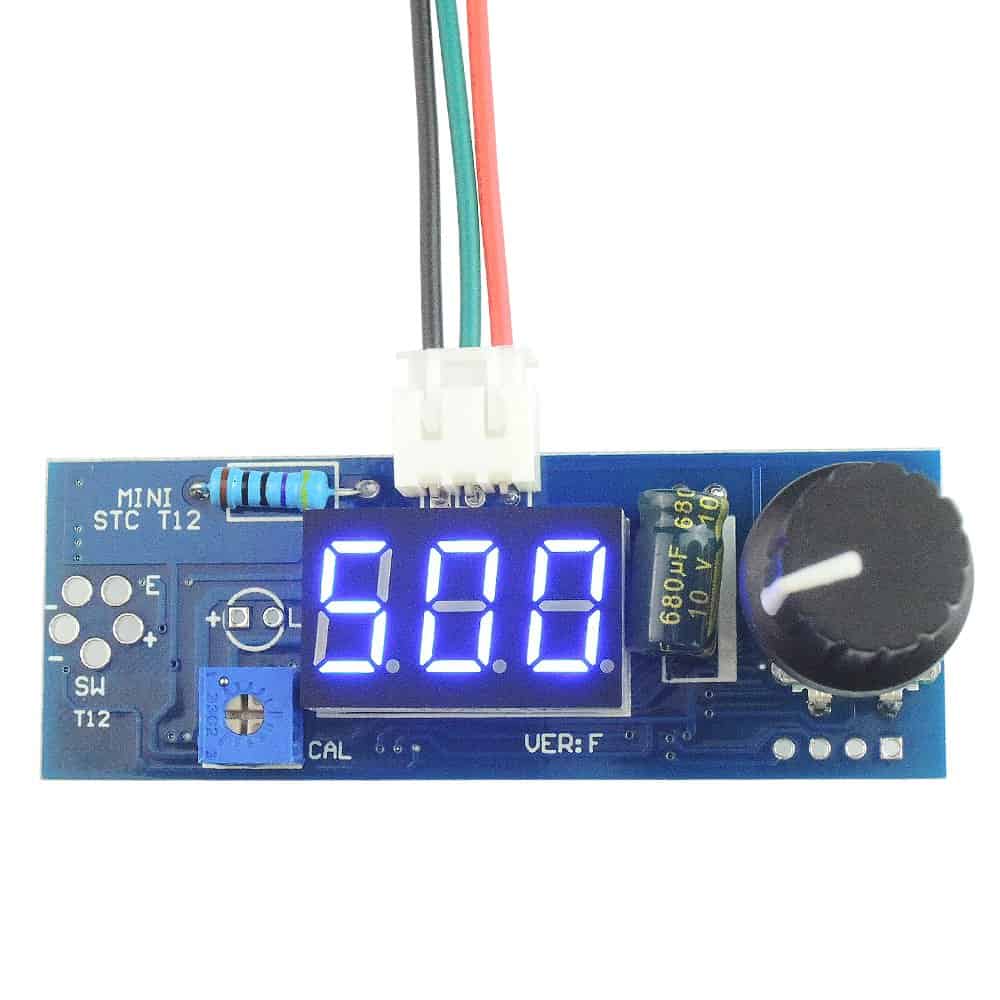

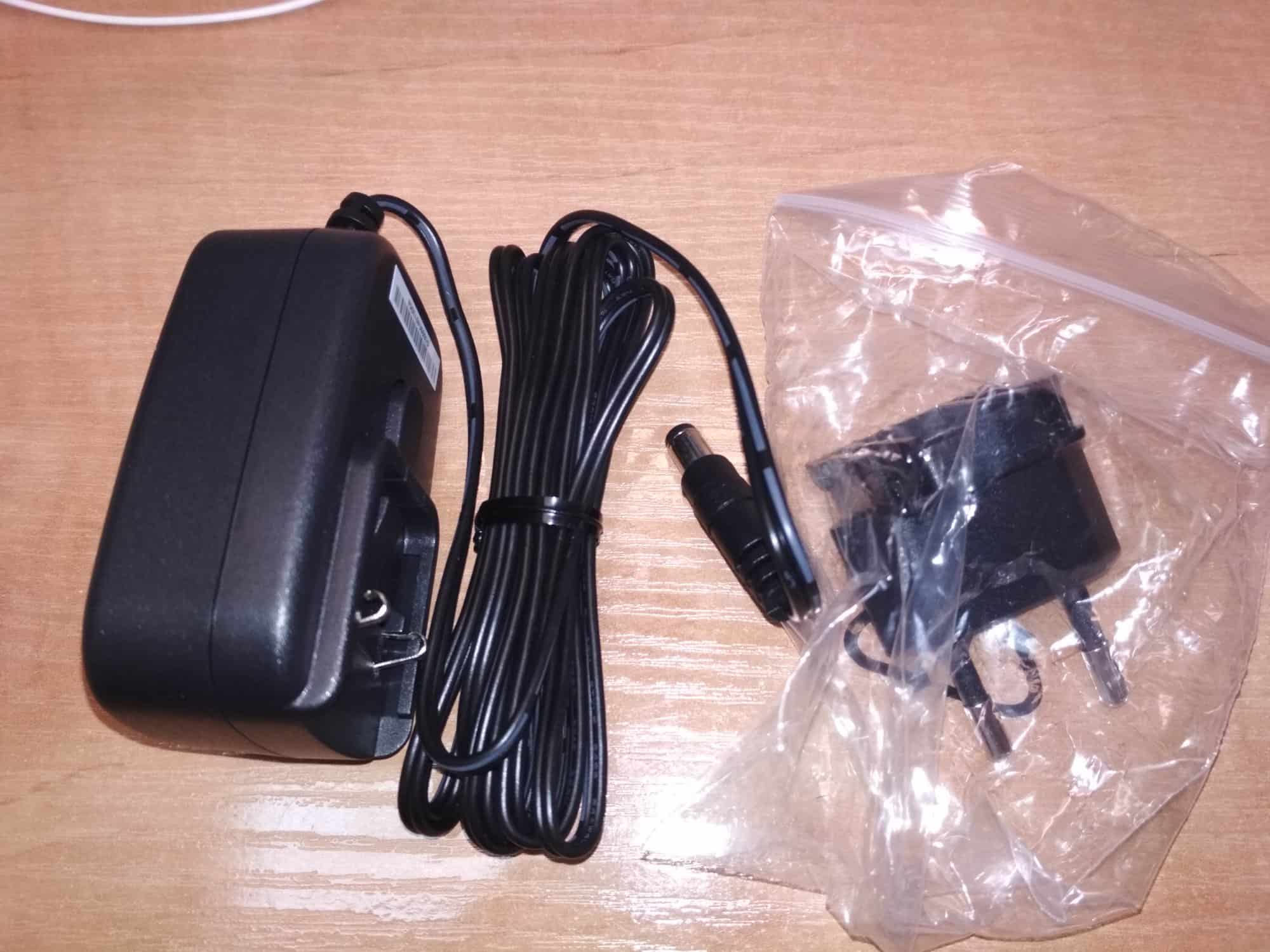

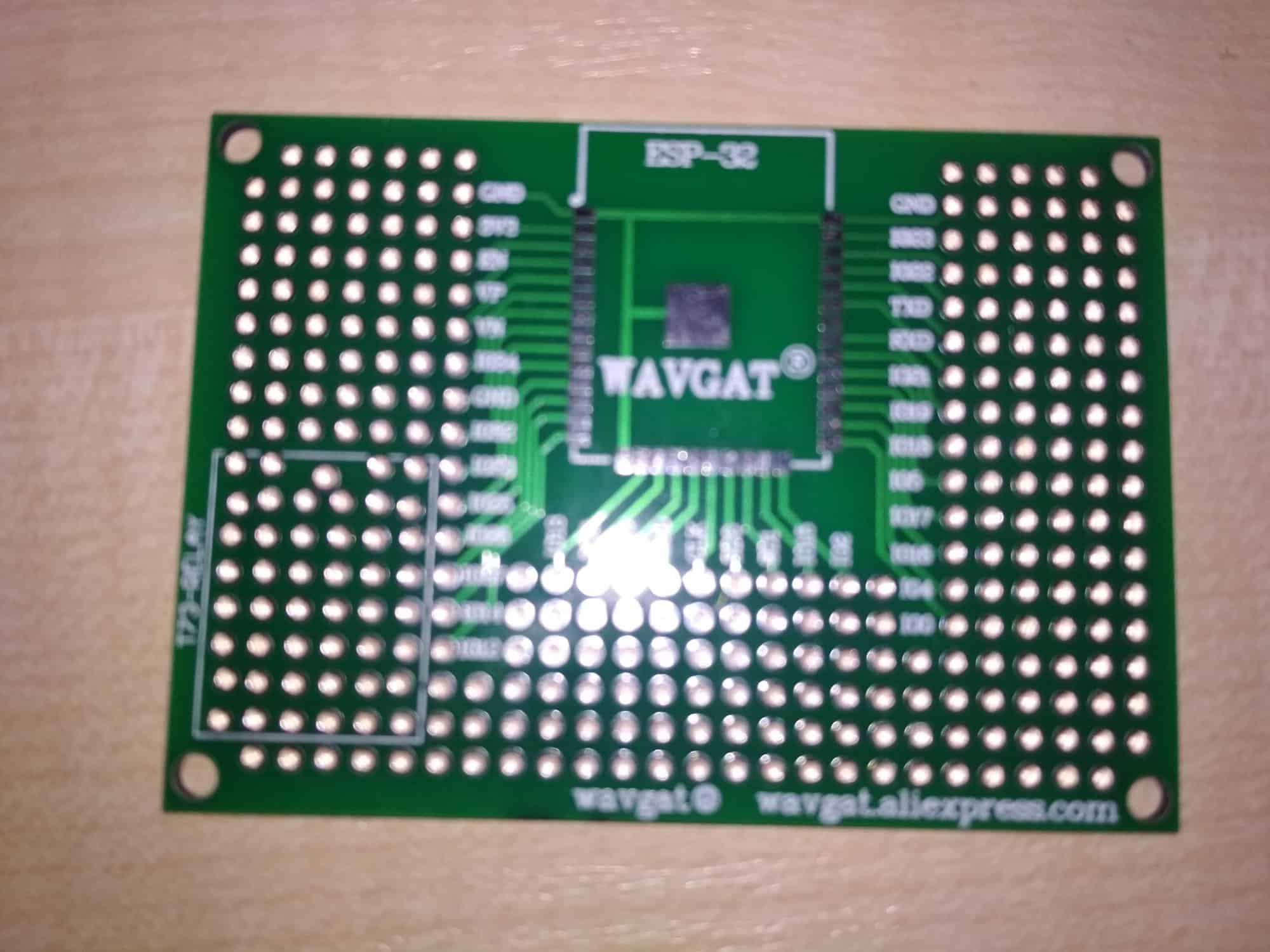

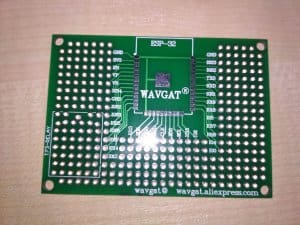

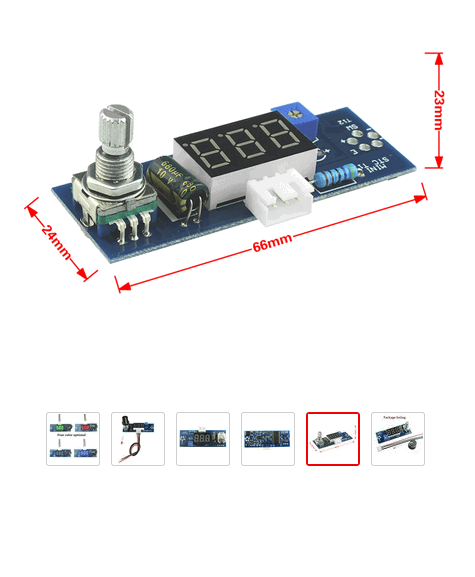

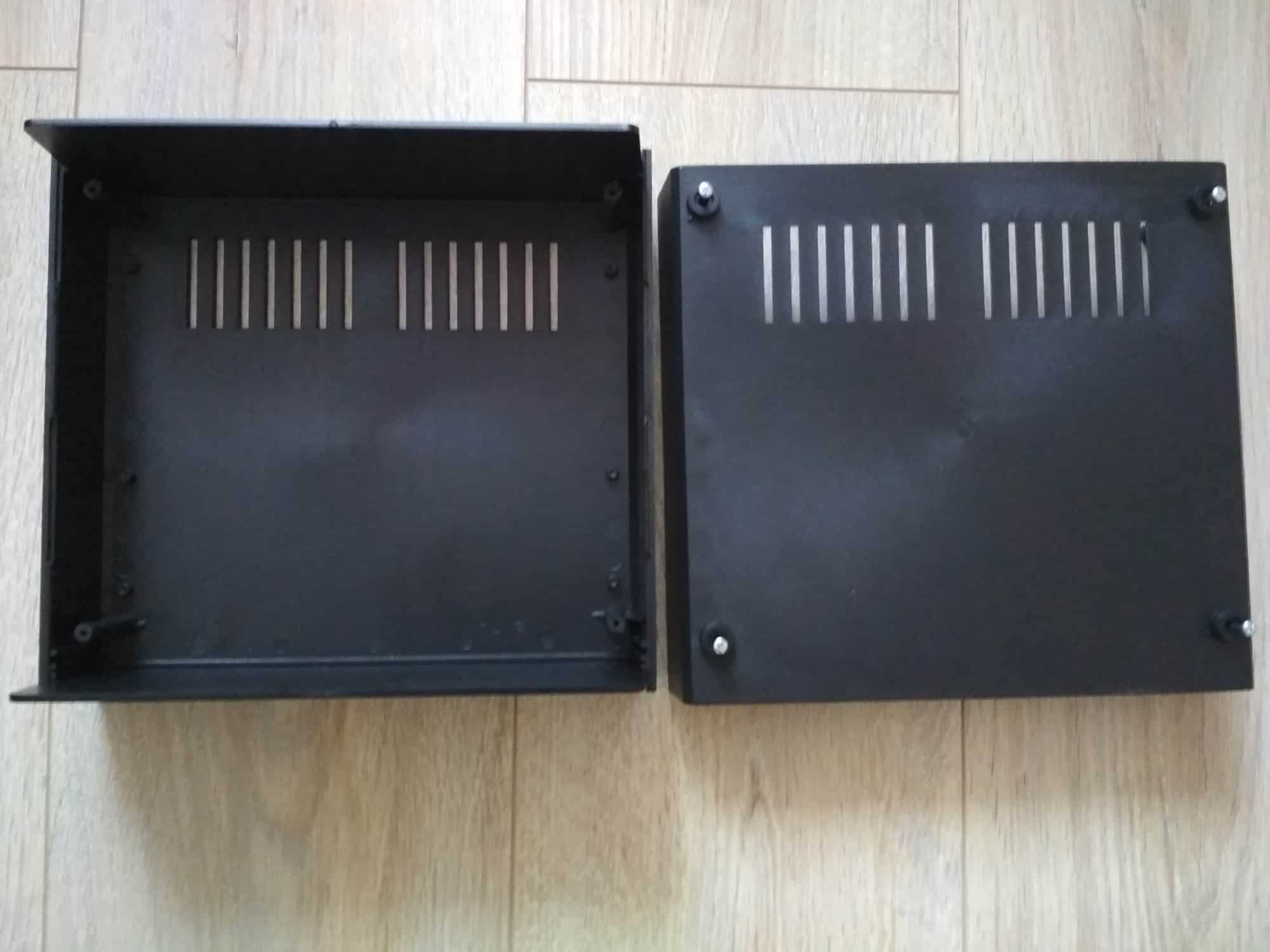

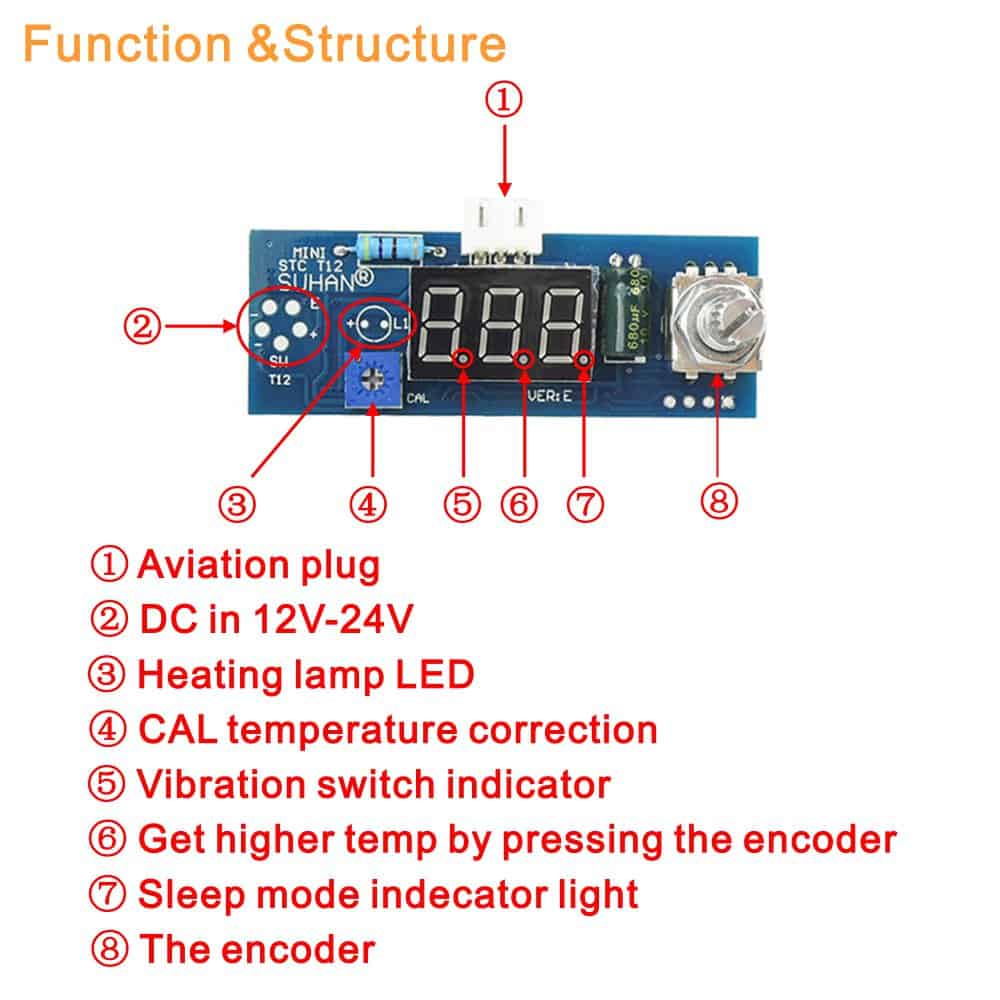

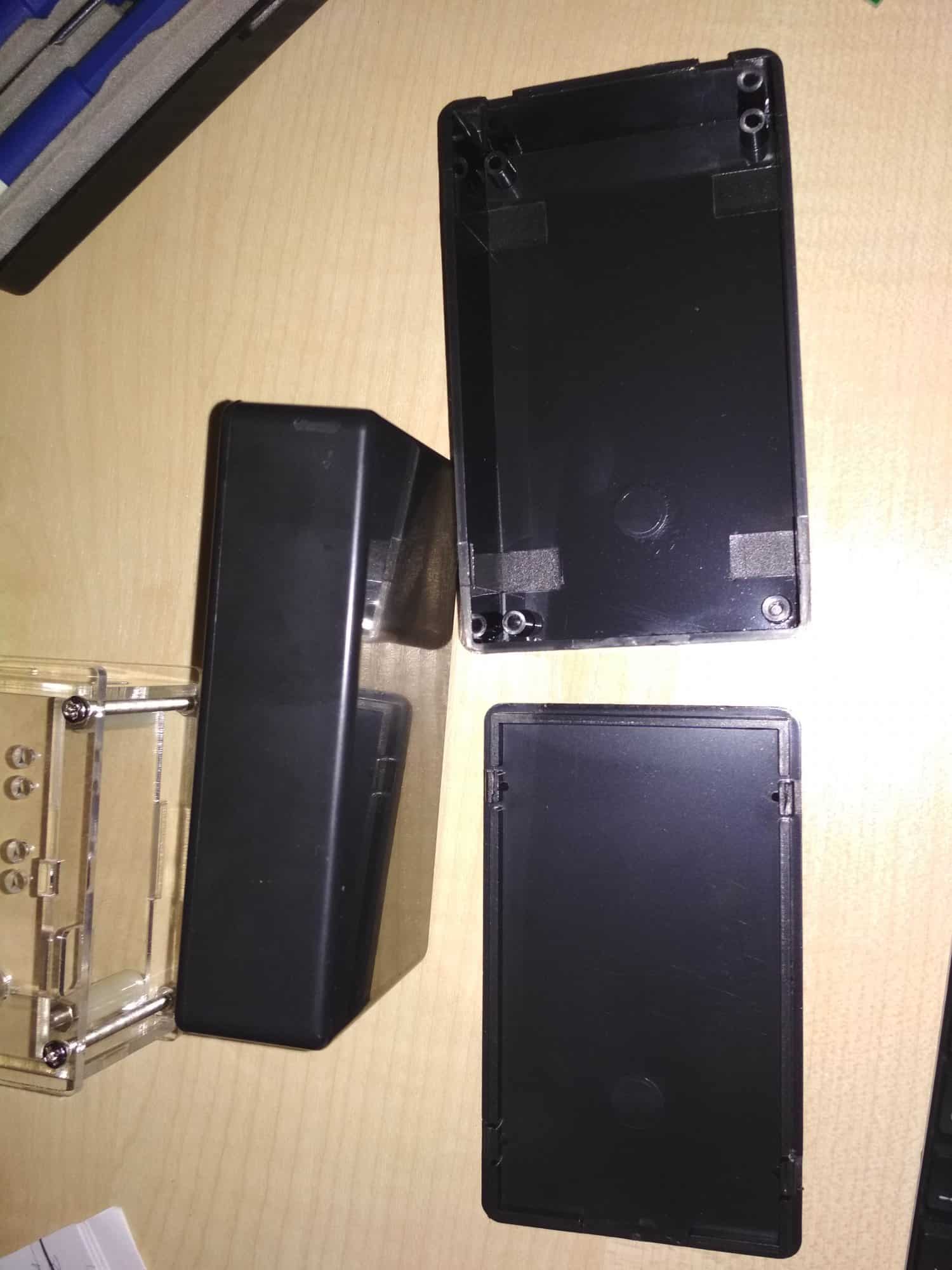

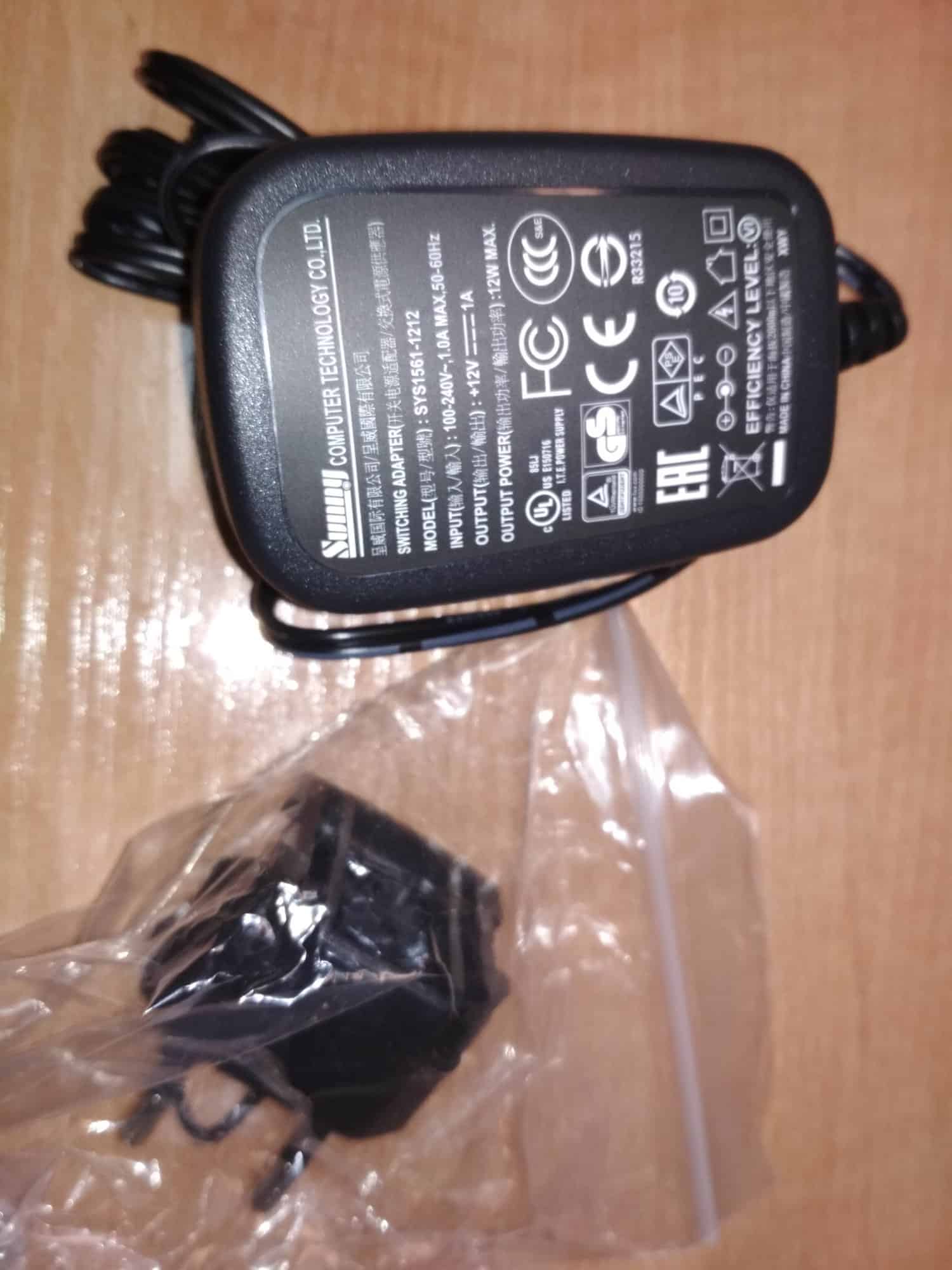

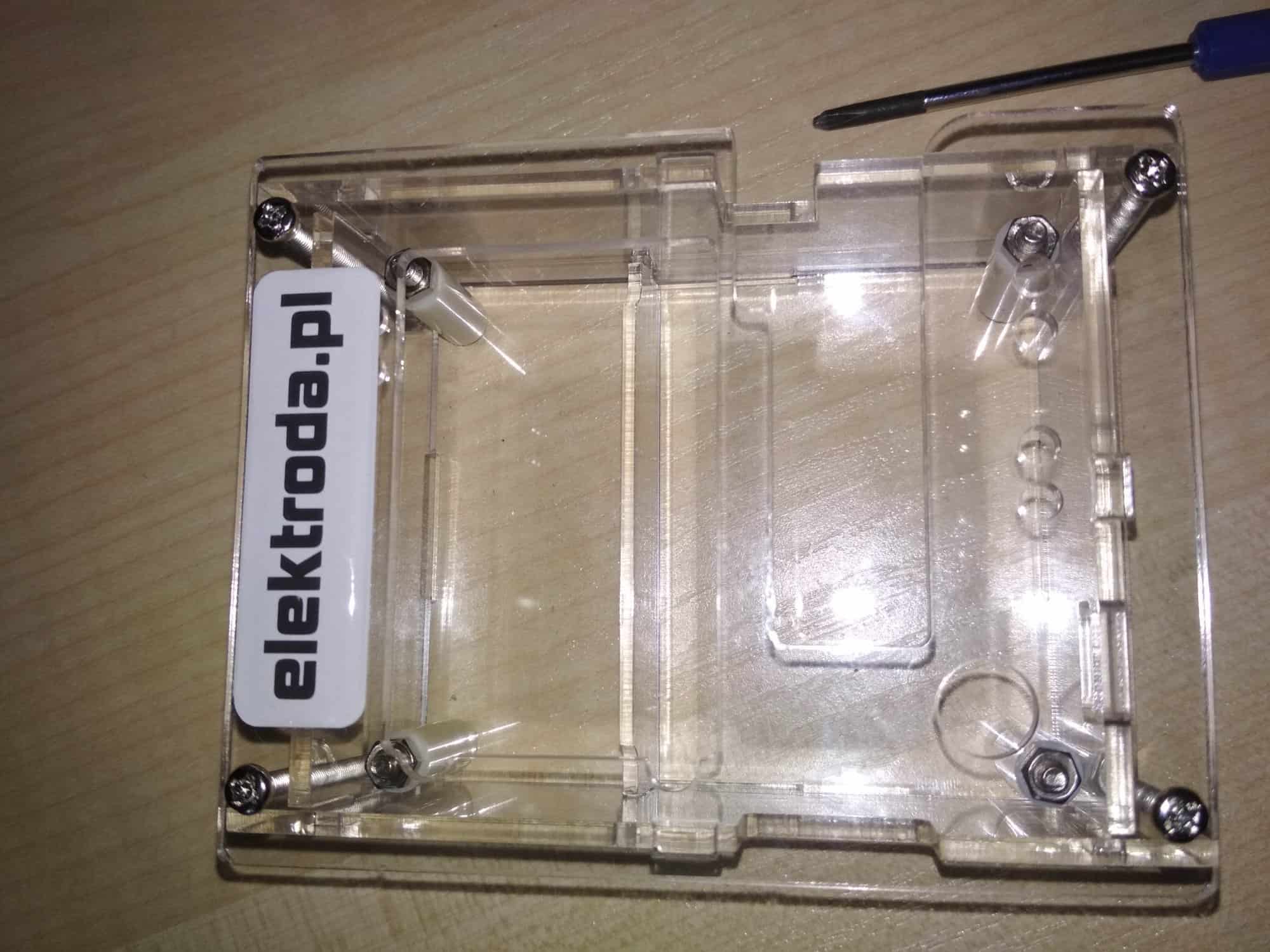

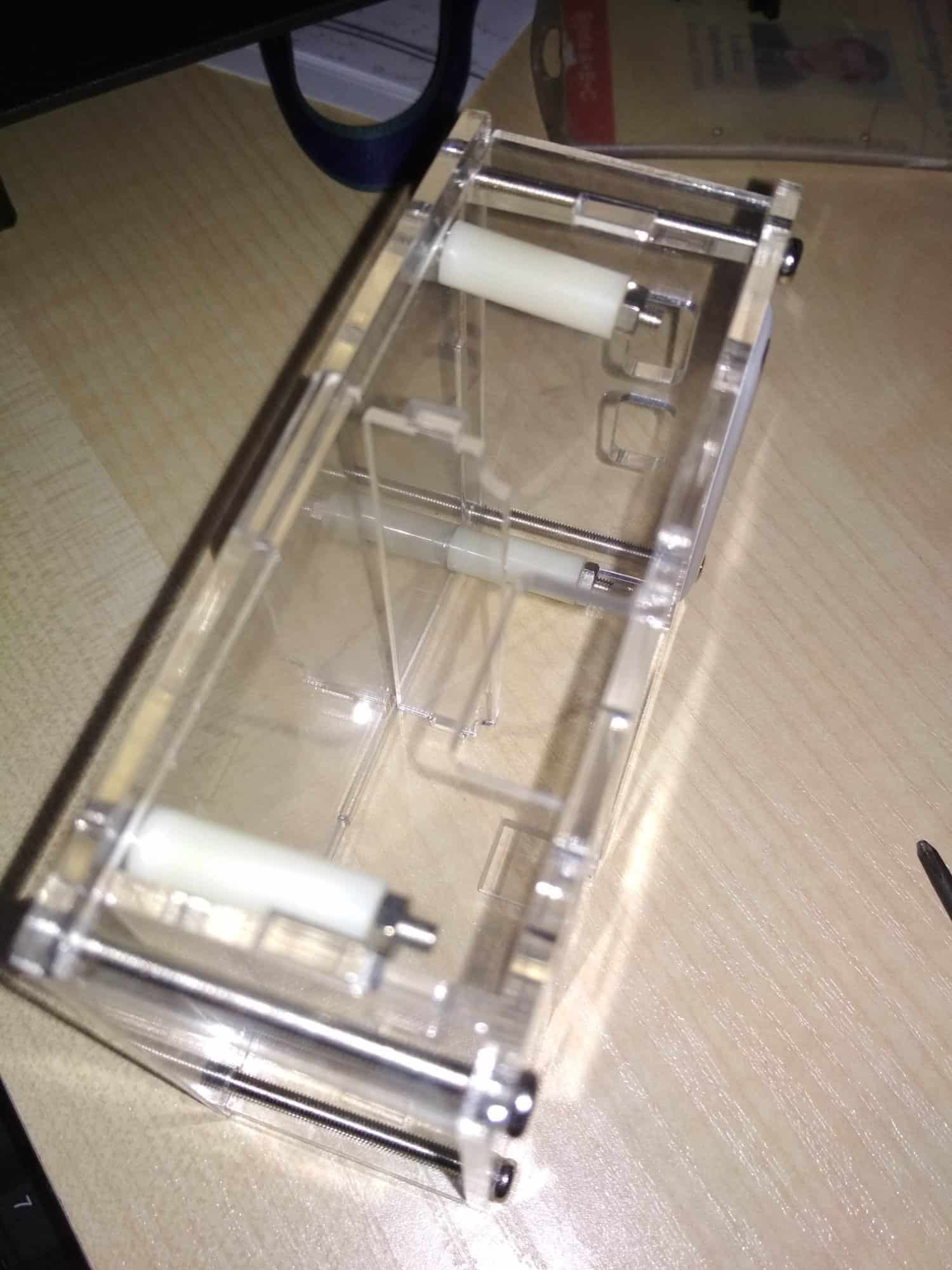

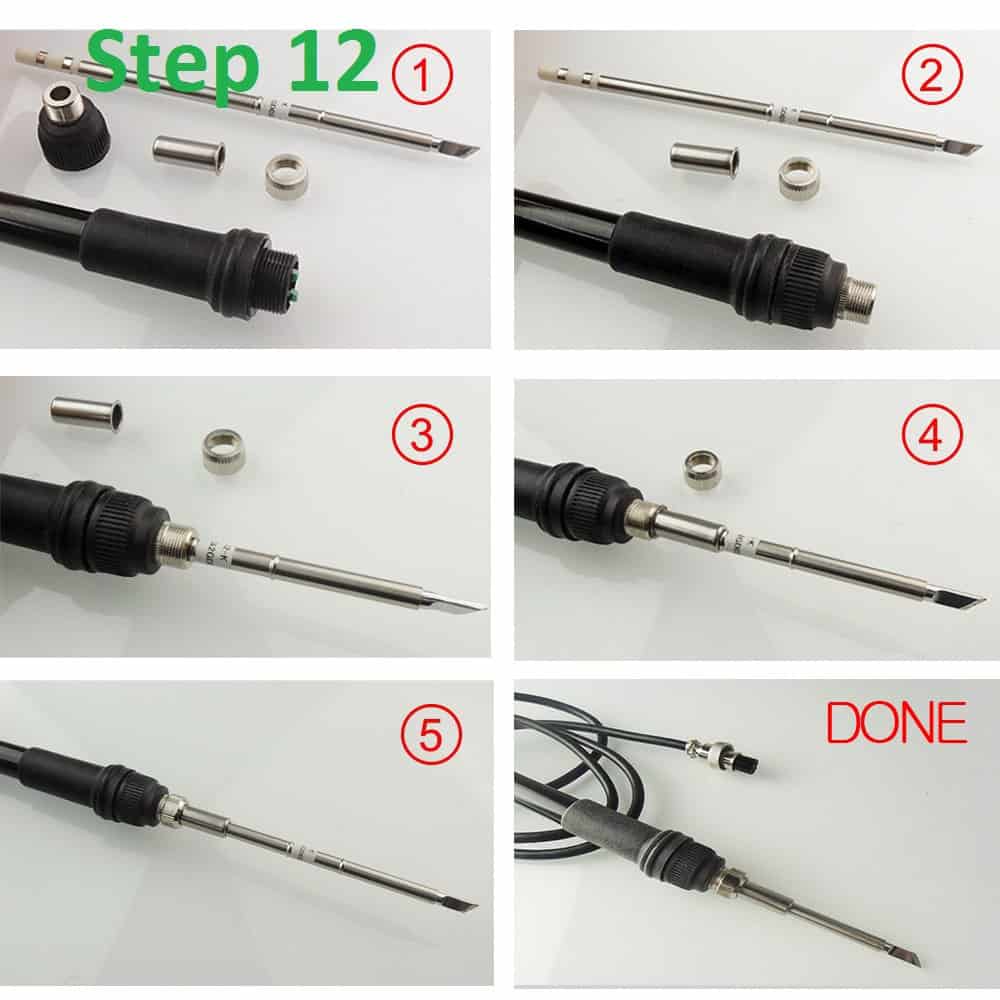

Witam, Pozbywam się kilku zalegających mi rzeczy: 1. Sterownik stacji lutowniczej na groty T12. Cena 31zł Sprawdzony, w pełni sprawny. Kupiłem go, a 2 tygodnie później dostałem jako gratis do testów na aliexpress stację KSGER STM32 na groty T12. Zasilanie - dowolny zasilacz 12-24V. Aby nie tracić na możliwościach zalecam 24V 3A. 2. Obudowa uniwersalna Z17W - cena 15zł (szczegóły w linku) 3. Obudowa uniwersalna 100x60x25 - 2,5zł/szt (dostępne 2 sztuki) 4. Ładowarka LiJon USB - 2,5zł/szt (dostępne 2 sztuki) 5. Moduł ładowania LiJon z zabezpieczeniami- 1zł/szt (dostępne 2 sztuki) 6. Moduł ładowania LiJon bez zabezpieczeń- 0.8zł/szt (dostępne 2 sztuki) 7. Obudowa testera elementów GM328 - 15zł (używane, ale bez większych śladów, bez uszkodzeń, kompletna) 8. Płytka uniwersalna ESP32/ESP12F - 5zł (płytka dwustronna) 9. Zasilacz 24V 2A MeanWell DR-4524 40zł/szt (dostępne 2 sztuki, używane, w pełni sprawne, foto dla zainteresowanych na życzenie). 10. Zasilacz 12V 1A 5zł/szt (nowe, dobrej jakości, dostępne 10sztuk). 11. Zasilacz regulowany Hiland 28V 2A, Kit złożony jak w linku. Cena 42zł Koszty wysyłki liczone indywidualnie. Możliwy darmowy odbiór Ostrowiec Św./Połaniec instru.zip
