Znaleziono 8 wyników

  1. Od jakiegoś czasu, w wolnych chwilach piszę bibliotekę która ma ułatwić budowanie menu dla naszych mikro systemów, równolegle z biblioteką powstaje aplikacja ułatwiająca budowanie drzewa menu z generatorem niezbędnych funkcji. Ponieważ aplikacja zaczyna nabierać wyglądu postanowiłem pokazać zajawkę w formie printscreena. Ja wiem że są już podobne aplikacje, ale jakoś wg mnie nie są intuicyjne, ja postanowiłem zrobić to w taki sposób aby nawet początkująca osoba mogła ułożyć swój wariant menu. Po prostu tak aby każdy mógł sobie "wyklikać" to czego potrzebuje, a resztą ma zająć się generator. Póki co muszę jeszcze przemyśleć rozkład elementów na formie gdyż przy dużej ilości okienek robi się bałagan. Prawodopodobnie dodam panel po lewej stronie który będzie przypominał drzewo folderów, tak aby można w krótkim czasie dotrzeć do interesującego węzła. Przy okazji temat gdzie toczyła się rozmowa nad budową uniwersalnej biblioteki dla menu.
  2. Witam, Jestem Nowy na forum, więc proszę o wyrozumiałość. Mam problem ze zrobieniem aplikacji mobilnej w Qt. Wszystko robię na podstawie Kursu Qt - Mateusz Patyk. Mianowicie podczas kompilacji pojawiał się błąd, o tym, że używam Java 1.8, a muszę mieć Java 11. Zainstalowałem, więc ją dla całego Windowsa oraz dla Qt (JDK 11). Błąd zniknął, ale pojawiły się kolejne dwa błędy, o których chyba było napisane w kursie. Proszę o poradę, co mam teraz zrobić. Cofnąć się do JDK 8, czy zrobić coś innego? Może mam zainstalować Open SSL? Wkleję jeszcze inne zrzuty. PS. Nie instalowałem NDK, bo Qt go wykrywa, jeśli dobrze rozumiem.
  3. Projekt ten powstał, aby rozwiązać problem dotyczący braku możliwości oglądania kanałów TV z serwisu Ipla na telewizorze. Głównym celem tego projektu było stworzenie urządzenia wraz z interfejsem, który po podłączeniu do TV pozwoli na szybkie i wygodne oglądanie kanałów TV z serwisu Ipla. W skład urządzenia wchodzi mini komputer Zotac ZBOX B1324 oraz zestaw uruchomieniowy Atnel ATB 1.05a, natomiast oprogramowanie zostało napisane w języku Java oraz C. Czym właściwie jest AVR-IplaTV-Box? AVR-IplaTV-Box jest urządzeniem, które pozwala na oglądanie kanałów TV z serwisu Ipla.tv na telewizorze. Dodatkowo urządzenie wyposażone jest w odbiornik IR, który jest odpowiedzialny za obsługę zmiany kanałów za pomocą zwykłego pilota wyposażone w nadajnik podczerwieni IR. Co właściwie potrafi robić to urządzenie? AVR-IplaTV-Box pozwala w bardzo szybki oraz wygodny sposób na oglądanie oraz zarządzenie kanałami TV z serwisu Ipla za pomocą tego samego pilota, którego używamy do obsługi telewizora. Główne funkcjonalności jakie zostały przeze mnie zaimplementowane w tym projekcie to: zamiana kanałów TV, zatrzymywanie oraz wznawianie transmisji, dwustopniowe przewijanie kanałów (10 sekund lub 5 minut) w tył i przód, regulacja poziomu jasności, automatyczne logowanie do konta Ipla, pełna kontrola urządzenia za pomocą pilota od telewizora, wyświetlanie informacji odnośnie aktualnie emitowanego programu - nazwa oraz krótki opis, wyświetlanie aktualnego paska postępu dla wszystkich programów, łatwa konfiguracja aplikacji za pomocą pliku application.properties, możliwość edytowania dostępnych kanałów TV za pomocą pliku channels.json, możliwość wyłączenia urządzenia z poziomu pilota. Poniżej zamieszczam krótki filmik prezentujący wyżej wymienione funkcjonalności. Skąd wzięła się potrzeba stworzenia takiego urządzenia? Obecnie serwis Ipla TV pozwala na zakup pakietów z kanałami TV (Discovery, Polsat itd.), które można oglądać za pośrednictwem serwisu Ipla TV lub aplikacji na Anroida i iOS. Niestety nie ma możliwości oglądania kanałów TV w aplikacji Ipla na Smart TV, co oznacza że do oglądania kanałów TV jest wymagany komputer lub smartphone. Kontaktowałem się nawet w tej sprawie z pomocą techniczną Ipla, lecz powiedzieli mi, że nie planują w najbliższym czasie wyprowadzenia kanałów TV na smart TV (pewnie wynika to ze sposobu szyfrowania danych - DRM). Wygoda przede wszystkim! Jednym z głównych założeń projektu było, aby całe urządzenie można obsługiwać w taki sam sposób, jak zwykły telewizor. Co wiązało się z koniecznością stworzenia dodatkowego interfejsu, który pozwoliłby na sterowanie urządzeniem za pomocą pilota od telewizora. W tym calu zastosowałem zestawy uruchomieniowy (ewaluacyjny) Atnel ATB 1.05a, wyposażony w m.in. mikrokontroler Atmega 32A oraz odbiornik podczerwieni TSOP31236. Do obsługi odbiornika podczerwieni po stronie mikrokontrolera wykorzystałem bibliotekę IR_UNI autorstwa Mirosława Kardaśa, która była dołączona do książki Język C Pasja programowania mikrokontrolerów 8 - bitowych. Dodatkowo zestaw ten jest wyposażony w układ FT232RL, który pozwala na komunikację z komputerem za pomocą interfejsu USB. Informacje odnośnie aktualnie emitowanego programu pozyskiwane są z serwisu Ipla, a następnie parsowane po stronie aplikacji za pomocą biblioteki JSoup. Oprogramowanie Kod aplikacji desktopowej znajduje się na moim GitHub'ie i każdy może się z nim zapoznać klikając w ten link: AVR-Ipla-TV-Box Jeśli ktoś będzie miał jakieś pytania dotyczące tego projektu to zachęcam do ich zadawania w komentarzu oraz do zapoznania się z dokładniejszym opisem tego projektu na moim blogu, gdzie jest nawet sekcja dla developera, gdzie dokładnie opisuje zastosowane technologie oraz całe flow programu 😀 Pełen opis projektu wraz z kodami źródłowymi dostępny jest tutaj: DevTomek.pl -> AVR-IplaTV-Box, czyli Ipla TV na Twoim telewizorze! PS. Nie wiem, czy projekt ten spełnia ogólne założenia działu DIY na tym forum dlatego nie kopiowałem zbyt wiele treści z mojego wpisu na blogu, gdyby jednak okazało się że projekt ten jest wart dokładniejszego opisu to mogę dodać więcej informacji w tym poście dot. tego urządzenia 🙂
  4. W ramach poznawania i nauki Basic for Java postanowiłem napisać prostą aplikację wspierającą pracę z mikrokontrolerami AVR. Konkretnie: tworzenie makr wspierających konfigurację portów. Ale ponieważ apetyt rośnie w miarę jedzenia, następną rzeczą którą mam zamiar dodać będzie generowanie wektorów przerwań z ciałem ich obsługi, później być może również konfiguracja timerów. Na moment kiedy piszę tego posta pierwszy cel jest z grubsza osiągnięty - poniżej screeny z działania aplikacji (jeszcze w trybie debugera) Ustawienia parametrów portu sprowadza się do zaznaczenia odpowiednich pól i ewentualnie przypisanie im nazw, po czym należy kliknąć "generuj funkcje" -> otwiera się następne okienko: Z którego można skopiować wygenerowane makra. Tak to wygląda w eclipse Do dopracowania została szata graficzna programu, oraz teraz się skapłem że brakuje makra włączającego podciąganie na pinach wejściowych. Myślę że po tych poprawkach umieszczę tutaj aplikację. Jeśli będą kolejne funkcje (oraz zainteresowanie) to będą też aktualizacje 🙂
  5. Z konieczności utworzenia małego mobilnego systemu pomiarowego, pojawiła się potrzeba połączenia mikrokontrolera z telefonem pracującym na Androidzie, tak aby ten drugi otrzymywał dane z pierwszego. Wybór podstawowej platformy (Android) padł z uwagi na jej powszechność, a także brak konieczności zakupu płytek, czujników itp. Dlatego też chciałbym ośmielić tym artykułem osoby, które noszą się z zamiarem tworzenia projektów, które wymagają dużej ilości dostępnych w telefonach czujników, interfejsów komunikacyjnych i możliwości obliczeniowych, które czasem się marnują, a samo przedsięwzięcie nie przewiduje trwałego montażu telefonu w projektowanym urządzeniu (choć pewnie dużo osób i tak ponownie wykorzystuje te same mikrokontrolery/płytki z czujnikami itd. do kolejnych projektów). Jedną z wad takiego rozwiązania, jest brak zestawu pinów ogólnego przeznaczenia (GPIO) w telefonach. Ten artykuł bierze udział w naszym konkursie! 🔥 Na zwycięzców czekają karty podarunkowe Allegro, m.in.: 2000 zł, 1000 zł i 500 zł. Potrafisz napisać podobny poradnik? Opublikuj go na forum i zgłoś się do konkursu! Czekamy na ciekawe teksty związane z elektroniką i programowaniem. Sprawdź szczegóły » W kilku słowach niniejszy poradnik przeprowadzi przez proces tworzenia aplikacji na Androida (Java), która będzie komunikować się poprzez wirtualny port szeregowy za pomocą przewodu USB z całkiem nowym Raspberry Pi Pico. Oczywiście, omówiony zostanie również kod w języku C, który będzie sterował stanami logicznymi pinów mikrokontrolera (włączony/wyłączony) na podstawie odczytu wysłanych z telefonu danych. Ponadto będzie on również na żądanie telefonu odczytywał stan logiczny wybranych wejść i wysyłał te informacja, które wyświetlone zostaną w aplikacji mobilnej. Dodatkowo zaznajomi on z przygotowaniem środowiska do kompilacji programów w C/C++ na Raspberry Pi Pico jak i podpowie jak do pewnego stopnia zautomatyzować proces kompilacji i wgrywania programu do mikrokontrolera. Przygotowanie aplikacji na telefon z Androidem Po pierwsze należy pobrać i zainstalować zintegrowane środowisko programistyczne (IDE) Android Studio. Po utworzeniu nowego projektu z domyślną opcją "Empty Activity" i następnie wybranym "API21: Android 5.0 (Lollipop)" w pozycji "Minimum SKD" można zacząć od utworzenia pliku o nazwie "usb_devices.xml" o następującej zawartości (widoczne w pliku wartości wyjaśnione zostaną później): <?xml version="1.0" encoding="utf-8"?> <resources> <usb-device product-id="10" vendor-id="11914" /> </resources> Należy skopiować go do katalogu "app\res\xml" tak jak na zrzucie poniżej. Albo skopiować plik w Eksploratorze Windows i wkleić w Android Studio (może być wymagane utworzenie katalogu "xml" - patrz opcje menu kontekstowego), albo utworzyć bezpośrednio w edytorze Android Studio, czy znaleźć jego lokalizację na dysku (domyślnie "Litera:\Users\Użytkownik\AndroidStudioProjects\NazwaProjektu\app\src\main\res\xml"). Następnie można przystąpić do konfiguracji pliku "AndroidManifest.xml" (do znalezienia jak na zdjęciu powyżej w katalogu "manifests"). Należy wkleić poniższe linijki kodu: <action android:name="android.hardware.usb.action.USB_DEVICE_ATTACHED" /> <meta-data android:name="android.hardware.usb.action.USB_DEVICE_ATTACHED" android:resource="@xml/usb_device" /> tak jak pokazano to na zrzucie ekranu: Aplikacja będzie korzystała z zewnętrznej biblioteki usb-serial-for-android, którą należy podłączyć do aplikacji. Zrobić można to edytując najpierw plik "build.gradle (Project)", następnie - "build.gradle (Module)" tak, jak przedstawiono na zdjęciach poniżej: wklejając poniższe linijki: maven { url 'https://jitpack.io' } compileOptions { sourceCompatibility JavaVersion.VERSION_1_8 targetCompatibility JavaVersion.VERSION_1_8 } implementation 'com.github.mik3y:usb-serial-for-android:3.3.0' Teraz można zsynchronizować projekt klikając na "Synch Now" (ostatni rysunek powyżej). Teraz należy wkleić poniższy kod do pliku "app\res\layout\activity_main.xml". Będzie opisywał on wygląd ekranu aplikacji - pole tekstowe i dwa przyciski. <?xml version="1.0" encoding="utf-8"?> <android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto" xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent" android:layout_height="match_parent" tools:context=".MainActivity"> <TextView android:id="@+id/tekst" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="vendorID productID" android:textSize="29sp" app:layout_constraintBottom_toBottomOf="parent" app:layout_constraintEnd_toEndOf="parent" app:layout_constraintHorizontal_bias="0.5" app:layout_constraintStart_toStartOf="parent" app:layout_constraintTop_toTopOf="parent" /> <Button android:id="@+id/on" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_marginStart="50dp" android:layout_marginTop="50dp" android:text="ON" app:layout_constraintStart_toStartOf="parent" app:layout_constraintTop_toTopOf="parent" /> <Button android:id="@+id/off" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_marginTop="50dp" android:layout_marginEnd="50dp" android:text="OFF" app:layout_constraintEnd_toEndOf="parent" app:layout_constraintTop_toTopOf="parent" /> </android.support.constraint.ConstraintLayout> Teraz przyszła pora na kod programu. Należy otworzyć plik "MainActivity.java" z katalogu "app\java" i zastąpić jego zawartość (poza pierwszą linijką rozpoczynającą się od "package...") tą podaną poniżej. Komentarz zawarte w kodzie opisują "co jest od czego" i ich przestudiowanie da pogląd na to, jak to wszystko działa. // Zaimportowanie używanych przez aplikację klas import android.content.BroadcastReceiver; import android.content.Context; import android.content.Intent; import android.content.IntentFilter; import android.hardware.usb.UsbDevice; import android.hardware.usb.UsbDeviceConnection; import android.hardware.usb.UsbManager; import android.support.v7.app.AppCompatActivity; import android.os.Bundle; import android.view.WindowManager; import android.widget.Button; import android.widget.TextView; import java.util.concurrent.ExecutorService; import java.util.concurrent.Executors; import java.util.concurrent.ScheduledFuture; import java.util.concurrent.TimeUnit; // Zaimportowanie zewnętrzenej biblioteki "usb-serial-for-android" import com.hoho.android.usbserial.driver.CdcAcmSerialDriver; import com.hoho.android.usbserial.driver.ProbeTable; import com.hoho.android.usbserial.driver.UsbSerialDriver; import com.hoho.android.usbserial.driver.UsbSerialPort; import com.hoho.android.usbserial.driver.UsbSerialProber; import com.hoho.android.usbserial.util.SerialInputOutputManager; public class MainActivity extends AppCompatActivity { // Deklaracja zmiennych globalnych - opis w dalszej części kodu TextView poleTekstowe; BroadcastReceiver broadcastReceiver; UsbSerialPort usbSerialPort; SerialInputOutputManager serialInputOutputManager; ScheduledFuture co100Ms; ExecutorService rx; Button on; Button off; @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); // Załadowanie pliku układu okna i elementów aplikacji setContentView(R.layout.activity_main); // Ekran będzie włączony tak długo, jak aplikacja będzie widoczna na głównym planie getWindow().addFlags(WindowManager.LayoutParams.FLAG_KEEP_SCREEN_ON); // Przypisanie pola tekstowego z pliku układu do zmiennej w kodzie aplikacji poleTekstowe = findViewById(R.id.tekst); // Definicja obiektu, który będzie nasłuchiwał zdarzeń związanych z podłączeniem i odłączeniem // miktokontrolera do telefonu broadcastReceiver = new BroadcastReceiver() { @Override public void onReceive(Context context, Intent intent) { // Przełącznik "switch" - program nie musi sprawdzać po kolei wszystkich "if'ów" czy // "else if'ów", tylko kieruje się do właściwego miejsca za pierwszym podejściem switch (intent.getAction()) { // Obsługa akcji podłączenia urządzeni USB do telefonu case "android.hardware.usb.action.USB_DEVICE_ATTACHED": UsbManager usbManager = (UsbManager) getSystemService(Context.USB_SERVICE); UsbDevice usbDevice = intent.getParcelableExtra(UsbManager.EXTRA_DEVICE); // Wartości, które należy umieścić we wspomnianym wcześniej pliku "usb_device.xml" poleTekstowe.setText(usbDevice.getVendorId() + " " + usbDevice.getProductId()); ProbeTable probeTable = new ProbeTable(); // Przypisanie odpowiedniego dla Pico sterownika probeTable.addProduct(usbDevice.getVendorId(), usbDevice.getProductId(), CdcAcmSerialDriver.class); UsbSerialProber usbSerialProber = new UsbSerialProber(probeTable); UsbSerialDriver usbSerialDriver = usbSerialProber.probeDevice(usbDevice); UsbDeviceConnection usbDeviceConnection = usbManager.openDevice(usbSerialDriver.getDevice()); // Przypisanie wcześniej zdefiniowanego sterownika do wirtualnego portu // szeregowego USB usbSerialPort = usbSerialDriver.getPorts().get(0); try { // Próba otwarcia portu szeregowego dla mikrokontrolera usbSerialPort.open(usbDeviceConnection); // Zdefiniowanie parametrów komunikacji usbSerialPort.setParameters(115200, 8, UsbSerialPort.STOPBITS_1, UsbSerialPort.PARITY_NONE); // Sygnał Data Terminal Ready - Pico i Android rozpocznął komunikację usbSerialPort.setDTR(true); // Sygnał Request To Send - wymaga go np. Arduino do rozpoczęcia komunikacji z Androidem usbSerialPort.setRTS(true); } catch (Exception ignored) {} // Obiekt nasłuchujący danych przychodzących SerialInputOutputManager.Listener serialInputOutputListener = new SerialInputOutputManager.Listener() { @Override public void onRunError(Exception ignored) {} @Override public void onNewData(byte[] data) { runOnUiThread(() -> poleTekstowe.setText(new String(data))); } }; serialInputOutputManager = new SerialInputOutputManager(usbSerialPort, serialInputOutputListener); serialInputOutputManager.setReadTimeout(0); // Definicja pozyższego obiektu jako oddzielnego wątku programu... rx = Executors.newSingleThreadExecutor(); // ...i jego uruchomienie rx.submit(serialInputOutputManager); // Zdefiniowanie osobnego wątku, który będzie wywoływał się do 100 ms wysyłając // porcję danych co100Ms = Executors.newSingleThreadScheduledExecutor().scheduleAtFixedRate(() -> { try { usbSerialPort.write("o".getBytes(), 0); } catch (Exception ignored) {} }, 0, 100, TimeUnit.MILLISECONDS); break; // Obsługa akcji podłączenia urządzeni USB do telefonu case "android.hardware.usb.action.USB_DEVICE_DETACHED": // Sprzątanie po ustanowionej wcześniej komunikacji do odłączeniu Pico od Androida if (co100Ms != null && rx != null) { co100Ms.cancel(false); serialInputOutputManager.stop(); rx.shutdown(); poleTekstowe.setText("Odłączono"); } break; } } }; // Definicja filtrów podłączone/odłączone urządzenie USB IntentFilter intentFilter = new IntentFilter(); intentFilter.addAction(UsbManager.ACTION_USB_DEVICE_ATTACHED); intentFilter.addAction(UsbManager.ACTION_USB_DEVICE_DETACHED); // Uruchomienie nasłuchiwania podłączenia/odłączenia urządzenia USB this.registerReceiver(broadcastReceiver, intentFilter); // Definicja przycisków "ON" i "OFF" on = findViewById(R.id.on); on.setOnClickListener(v -> { try { // Wysłanie ciągu znaków do mikrokontrolera usbSerialPort.write("n".getBytes(), 0); } catch (Exception ignored) {} }); off = findViewById(R.id.off); off.setOnClickListener(v -> { try { usbSerialPort.write("f".getBytes(), 0); } catch (Exception ignored) {} }); } // Sprzątanie po ustanowionej komunikacji w momencie zamknięcia (strzałką wstecz) aplikacji @Override protected void onDestroy() { if (co100Ms != null && rx != null) { co100Ms.cancel(false); serialInputOutputManager.stop(); rx.shutdown(); } this.unregisterReceiver(broadcastReceiver); super.onDestroy(); } } Ostatnim krokiem w tej części będzie skompilowanie pliku *.apk aplikacji, który to będzie można zainstalować w telefonie. Wybieramy z menu "Build" pozycję "Generate Signed APK...", wybrać "APK", utworzyć nowy klucz ("Create new..."), wybrać opcję "Build Variants" "release" oraz "Signature Versions" "V2..." i zakończyć kreatora przyciskiem "Finish" - zrzuty poniżej. W powiadomieniu wyświetli się lokalizacja do pliku *.apk. Za jego pomocą można zainstalować aplikację w telefonie. Gotowe! Przynajmniej androidowa aplikacja 😉 Pliki do znalezienia tutaj: Android.zip Program dla Raspberry Pi Pico Za wszelką cenę chciałem uruchomić Pico SDK, aby móc zaprogramować "Małą Malinkę" w C i finalnie kopiując plik *.uf2 do widocznej pamięci masowej po podłączeniu jej do komputera trzymając przyciśnięty przycisk "BOOTSEL". Było to zanim powstał skrypt dla Windowsa, a że na Windowsie 7 nie chciał współpracować żaden instalator Microsoftu, to rozwiązałem to w inny sposób. Jak to mówią "the hard way". Po pierwsze nigdy nie zrobiłem nic w C, co więcej oficjalna instrukcja do C/C++ mówiła np. o łatwej konfiguracji chociażby CLion'a. Nie wspominała tylko, że na Linuksie... A więc do rzeczy. Pobieramy następujące składniki: ARM GCC Compiler CMake MinGW Python 3 Raspberry Pi Pico SDK TinyUSB Następnie wypakowujemy je w swojej ulubionej lokalizacji (ja utworzyłem oddzielny folder, gdzie przechowuję binarki programów do "devovania"). Nie ma instalatorów, więc otwarcie mogę się przyznać, że mam niechęć do nich, jak ja coś zrobię, to wiem, gdzie naśmieciłem i łatwiej później posprzątać. Można się przyznawać się, kto też tak ma 🤷‍♂️ Co zrobić... A nie, jest MinGW, instalujemy architekturę x86_64. Pierwsze trzy pozycje będą zawierały podkatalog "bin", których ścieżki należy umieścić w systemowej zmiennej "PATH" (Komputer>Właściwości>Zaawansowane ustawienia systemu>Zmienne środowiskowe>Zmienne systemowe) oddzielając je średnikiem. Python 3, tutaj należy podać ścieżkę katalogu głównego. Zawartość TinyUSB kopiujemy do podkatalogu "lib" folderu gdzie wypakowano Raspberry Pi Pico SDK. Można się też pokusić o utworzenie zmiennej użytkownika "PICO_SDK_PATH" zawierającej ścieżkę do wspomniajego w poprzednim zdaniu katalogu. Na zdjęciu tak to wygląda: Pora przygotować właściwe pliki. Najpierw "CMakeLists.txt", który będzie miał zawartość jak poniżej. Należy wspomnieć, że plik"pico_sdk_import.cmake" należy umieścić w katalogu projektu, a znaleźć można go w katalogu zawierającym Raspberry Pi Pico SDK w podfolderze "external". cmake_minimum_required(VERSION 3.17) include(pico_sdk_import.cmake) project(project_name) # nazwa projektu set(CMAKE_C_STANDARD 11) pico_sdk_init() add_executable(project_name file_name.c) # dodanie plików wykonywalnych projektu target_link_libraries(project_name pico_stdlib) pico_enable_stdio_usb(project_name 1) # włączenie połączenia szeregowego USB pico_enable_stdio_uart(project_name 0) # wyłączenie UART pico_add_extra_outputs(project_name) Teraz tworzymy długo wyczekiwany plik *.c taki jak wskazany w "CMakeLists.txt" plik wykonywalny. Jego zawartość będzie jak poniżej. Komentarze rozjaśnią sprawę. #include <stdio.h> #include "pico/stdlib.h" int main() { stdio_init_all(); // Użycie pinu GP25 (dioda LED na płytce) gpio_init(25); // Ustawienie GP25 jako wyjścia gpio_set_dir(25, GPIO_OUT); gpio_init(0); // Ustawienie GP0 jako wejścia gpio_set_dir(0, GPIO_IN); gpio_init(1); gpio_set_dir(1, GPIO_IN); // Podciąga GP1 poprzez wbudowany w czip RP2040 opornik - stan wysoki (1), gdy nie podłączony do masy (GND) gpio_pull_up(1); // Bufor dwóch znaków. Efektywnie jednego, drugi to znak terminalny "\0" // Jeśli chcesz odczytać 5 znaków, ustaw należy ustawić bufor na 6 char wiadomosc[2]; while (true) { // Odczytuje dwa znaki (łącznie z terminalnym) w wejścia. Jeśli chcesz odczytywać wiadomości // ze zmienną ilością znaków, użyj "gets(wiadomosc)" zamiast "fgets(wiadomosc, 2, stdin)" // i zakończ wysyłane wiadomości znakiem kowej linii - "\n" fgets(wiadomosc, 2, stdin); // Odczytuje pierwszy znak (indeks [0]) wektora zawierającego wiadomość. // Java może porównać cały ciąg w instrukcji "switch" ;P switch(wiadomosc[0]) { case 'n': // Włącza diodę led przy wiadomości "n" ze standardowego wejścia gpio_put(25, 1); break; case 'f': // Wyłącza diodę led przy wiadomości "f" ze standardowego wejścia gpio_put(25, 0); break; case 'o': // Odczytuje wartości stanów GP0 i GP1 - wysoki (1) lub niski (0) // i wysyła je przez połączenie szeregowe printf("GP0: %d, GP1: %d", gpio_get(0), gpio_get(1)); break; } } } Do kompilacji przygotujemy plik wsadowy *.bat, który ułatwi zautomatyzuje kompilację. Jego zawartość będzie następująca: @echo off mode con: cols=130 lines=32 for %%i in (%1) do (set sciezka=%%~pi) for %%i in (%1) do (set litera=%%~di) cd /d "%litera%%sciezka%" cmake.exe -DCMAKE_BUILD_TYPE=Release -G "CodeBlocks - MinGW Makefiles" "%litera%%sciezka%" cmake.exe --build "%litera%%sciezka%" robocopy "%litera%%sciezka% " "G:\ " "*.uf2" /nfl /ndl /njh /njs /np pause Należy zmienić literę "G:\ " na tą, pod którą pojawi się dysk wymienny Pico. Spacje nie są błędem. Dziwna sprawa, ale inaczej nie chce działać, przynajmniej na Siódemce, a dodanie spacji na końcu było rozwiązaniem. Przygotowany plik chowamy przed wzrokiem i np. programem Default Programs Editor tworzymy pozycję w menu kontekstowym pliku *.c a jeszcze lepiej tworzymy nowe rozszerzenie dla plików C Pico. Albo kompilujemy wykorzystując dwie linijki zaczynające się od "cmake.exe", albo korzystamy ze szpanerskiego menu, a efekt kompilacji będzie następujący: Pliki do znalezienia tutaj: Pico.zip Pierwsze uruchomienie Po uruchomieniu aplikacji na telefonie i podłączeniu Pico przez kabel USB i adapter OTG należy zgodzić się, aby aplikacja uruchamiała się wraz z podłączeniem mikrokontrolera do smartfona. Nada to uprawnienia do korzystania z połączenia USB aplikacji. Pola "vendorID" i "productID" zmienią swoje wartości na te, które trzeba było umieścić we wspomnianym wcześniej pliku "usb_devices.xml". Po odłączeniu i ponownym podłączeniu (w trakcie działania aplikacji mobilnej, gdyż w androidowej aplikacji odczyt od cykliczne nadawanie zakodowane jest po podłączeniu urządzenia, ale tym zdefiniowanym w pliku "MainActivity.java", który wykonuje się po jej uruchomieniu) Malinki będzie można włączyć i wyłączyć jej diodę LED (GP25) i co 100 ms (na żądanie telefonu) będzie odczytywany stan wejść GP0 i GP1. Jak to działa, na zdjęciach poniżej. Zwarcie pinów GP0 (1) i 3V3OUT (36) ustawi stan wysoki na wejściu GP0, a połączenie GP1 (2) z GND (3) przesteruje normalnie wysoki stan do niskiego. Gotowe pliki wykonywalne tutaj: Binarki.zip Podsumowanie Niniejszy artykuł nie jest projektem od A do Z jakiegoś przedsięwzięcia, tylko przedstawia zagadnienie komunikacji portem szeregowym pomiędzy mikrokontrolerem (tutaj Raspberry Pi Pico, choć nie musi to być on) a telefonem komórkowym z Androidem wykorzystując natywne rozwiązania tworzenia programów na te platformy, tym samym nie będąc na "łasce" np. rozwiązań modułowych tworzenia aplikacji z klocków, wykorzystując wszystkie możliwości jakie daje Android, Pico, Java i C. Oczywiście to tylko zalążek, ale nie znalawszy gotowego rozwiązania, zmotywowało mnie to, żeby takie zrobić i zaprezentować, ktoś może mieć łatwiej. Ja już mam łatwiej, bo takiego potrzebuję 😁 PS. Nie spodziewałem się, że tak długo zajmie mi napisanie tego tekstu... PS2. Nazwa aplikacji mobilnej to taka losowo wklepana na klawiaturze. PS3. Pierwszy obrazek, drugi kod i trzy następne obrazki to trochę ludzik, trochę android 🤖
  6. Czy ktoś wie jak za pomocą javy odczytać temperaturę procesora i zapisać ją w zmiennej. a zapisać ją w zmiennej po to by później wysłać tą informację przez socket udp do telefonu 😄
  7. Zainspirowany artykułem o komunikacji Raspberry Pi z ESP32 z użyciem Mqqt chciałbym pokazać jak korzystając z JavaFx stworzyć prosty panel kontrolny dla urządzenia pracującego z tymże protokołem. JavaFX pozwala tworzyć aplikacje, które wyglądają bardziej nowocześnie, są równie wydajne, a przy tym można zachować dużo większą czytelność kodu. Od Javy w wersji 8 staje się to rekomendowaną biblioteką tworzenia graficznego interfejsu użytkownika[1]. Do przygotowania projektu będziemy potrzebować Eclipse IDE for Java Developers który znajdziemy tutaj https://www.eclipse.org/downloads/packages/ oraz wtyczki e(fx)clipse którą wyszukujemy i instalujemy poprzez Eclipse Marketplace znajdujący się w zakładce Help trzecia pozycja od dołu. Kiedy nasza instalacja zakończy się uruchamiamy ponownie Eclipsa i tworzymy nowy projekt wybierając File >> New >> Projekt… Po przejściu do ostatniego kroku kreatora nasz projekt pokaże się po lewej stronie. Do budowy projektu potrzebujemy jeszcze biblioteki Eclipse Paho którą znajdziemy pod tym odnośnikiem https://www.eclipse.org/downloads/download.php?file=/paho/releases/1.1.0/Java/plugins/org.eclipse.paho.client.mqttv3_1.1.0.jar Po pobraniu biblioteki dodajemy ją do naszego projektu przechodząc do File >> Properties I w zakładce Libraries w podmenu Java Builid Path wybieramy Add External JARs... i wskazujemy plik pobranej biblioteki. Teraz w naszym wygenerowanym projekcje ustawiamy parametry połączenia, kolejno nieprzechowywanie wiadomości pomiędzy ponownymi połączeniami z serwerem MQTT, czas oczekiwania na wiadomość, nazwę użytkownika i jego hasło. Na koniec tworzymy obiekt połączenia podając adres brokera wraz z portem oraz nazwę naszego klienta. MqttConnectOptions connectOptions = new MqttConnectOptions(); connectOptions.setCleanSession(true); connectOptions.setKeepAliveInterval(120); connectOptions.setUserName("tutaj nazwa użytkownika"); connectOptions.setPassword("tutaj hasło".toCharArray()); MqttClient mqttClient = new MqttClient("tcp://tutaj adres serwera:1883", "SimpleMqqt"); W następnym kroku stworzymy lewy panel który będzie wyświetlał stan czujników przykładowo temperaturę oraz obroty wentylatora oraz prawy panel z przyciskami do sterowania przykładowo oświetleniem zewnętrznym oraz oświetleniem wewnętrznym. Label temperatureLabel = new Label("Temperatura"); Label temperatureValue = new Label("0 \u2103"); Label fanLabel = new Label("Praca Wentylatora"); Label fanValue = new Label("0 %"); VBox leftBox = new VBox(temperatureLabel, temperatureValue, fanLabel, fanValue); leftBox.setAlignment(Pos.BASELINE_RIGHT); leftBox.setBackground(new Background(new BackgroundFill(Color.SEASHELL, null, null))); Label light1Label = new Label("Oświetlenie wnętrze"); Button light1Button = new Button("WYŁ"); Label light2Label = new Label("Oświetlenie zewnętrzne"); Button light2Button = new Button("WYŁ"); VBox rightBox = new VBox(light1Label, light1Button, light2Label, light2Button); rightBox.setAlignment(Pos.BASELINE_RIGHT); rightBox.setBackground(new Background(new BackgroundFill(Color.ALICEBLUE, null, null))); Mając już stworzone panele możemy dodać akcje dla przycisków czyli przesłanie wiadomości WŁ jeżeli przycisk na etykietę WYŁ i odwrotnie. Tutaj mam dwie możliwości tworząc obiekt wiadomości lub poprzez konfigurację bezpośrednią przy nadaniu wiadomości podając nazwę tematu, zawartość wiadomości, QoS, czy powinien zachować wiadomość light1Button.setOnAction(new EventHandler<ActionEvent>() { @Override public void handle(ActionEvent event) { //Wysłanie wiadomości bez tworzenia obiektu try { if (((Button) event.getSource()).getText().equals("WYŁ")) { mqttClient.publish("mqtt/control/light1", "WŁ".getBytes(), 0, false); } else { mqttClient.publish("mqtt/control/light1", "WYŁ".getBytes(), 0, false); } } catch (MqttException e) { e.printStackTrace(); } }}); light2Button.setOnAction(new EventHandler<ActionEvent>() { @Override public void handle(ActionEvent event) { //Wysłanie wiadomości z wykorzystaniem obiektu try { if (((Button) event.getSource()).getText().equals("WYŁ")) { MqttMessage mqttMessage = new MqttMessage(); mqttMessage.setPayload("WŁ".getBytes()); mqttMessage.setQos(0); mqttClient.publish("mqtt/control/light2",mqttMessage); } else { MqttMessage mqttMessage = new MqttMessage(); mqttMessage.setPayload("WYŁ".getBytes()); mqttMessage.setQos(0); mqttClient.publish("mqtt/control/light2", mqttMessage); } } catch (MqttException e) { e.printStackTrace(); } }}); Możemy sterować oświetleniem ale chcielibyśmy także otrzymywać aktualizację danych z czujników. W tym celu potrzebujemy stworzyć obiekt który pozwoli nam wykonać akcję po otrzymaniu nowej wiadomości. MqttCallback mqttCallback = new MqttCallback() { @Override public void messageArrived(String topic, MqttMessage message) throws Exception { if (topic.equals("mqtt/temperature")) { Platform.runLater(new Runnable() { @Override public void run() { temperatureValue.setText(message.toString() + " \u2103"); }}); } else if (topic.equals("mqtt/fan")) { Platform.runLater(new Runnable() { @Override public void run() { fanValue.setText(message.toString() + " %"); }}); } else if (topic.equals("mqtt/state/light1")) { Platform.runLater(new Runnable() { @Override public void run() { light1Button.setText(message.toString()); }}); } else if (topic.equals("mqtt/state/light2")){ Platform.runLater(new Runnable() { @Override public void run() { light2Button.setText(message.toString()); }}); }} @Override public void deliveryComplete(IMqttDeliveryToken arg0) { // TODO Auto-generated method stub } @Override public void connectionLost(Throwable arg0) { // TODO Auto-generated method stub } }; W metodzie messageArrived dodajemy akcje ustawienia wartości temperatury kiedy otrzymamy wiadomość dla tematu mqtt/temperature , tak samo dla pracy wentylatora oraz akcję zmiany etykiety przycisku sterowania oświetleniem kiedy w temacie mqtt/state/light pojawi zmiana jego stanu. Jako że budowa JavaFx nie pozwala bezpośrednio na zmianę wartości elementów musimy skorzystać z konstrukcji Platform.runLater. Tak przygotowany obiekt wskazujemy jako odbiorcę wiadomości w naszym obiekcie połączenia, łączymy się z brokerem za pomocą obiektu z parametrami połączenia oraz obserwujemy wybrane przez nas tematy. mqttClient.setCallback(mqttCallback); mqttClient.connect(connectOptions); mqttClient.subscribe("mqtt/temperature"); mqttClient.subscribe("mqtt/fan"); mqttClient.subscribe("mqtt/state/light1"); mqttClient.subscribe("mqtt/state/light2"); Do głównego okna aplikacji dodajemy poprzednio stworzone panele. BorderPane root = new BorderPane(); root.setLeft(leftBox); root.setCenter(rightBox); Scene scene = new Scene(root, 400, 400); scene.getStylesheets().add(getClass().getResource("application.css").toExternalForm()); primaryStage.setScene(scene); primaryStage.setTitle("Simple Mqqt Control"); primaryStage.show(); Ostatni krok to dodanie akcji zamknięcia połączenia z naszym serwerem, kiedy zamkniemy okno naszej aplikacji. primaryStage.setOnCloseRequest(new EventHandler<WindowEvent>() { @Override public void handle(WindowEvent event) { try { mqttClient.disconnect(); mqttClient.close(); } catch (MqttException e) { e.printStackTrace(); } } }); Nasz klient jest gotowy do użycia, jako że jest to tylko przykład nie powala swoim wyglądem. Jest podzielony na sekcję czujników i sekcję kontroli client.zip [1] https://javastart.pl/baza-wiedzy/frameworki/javafx

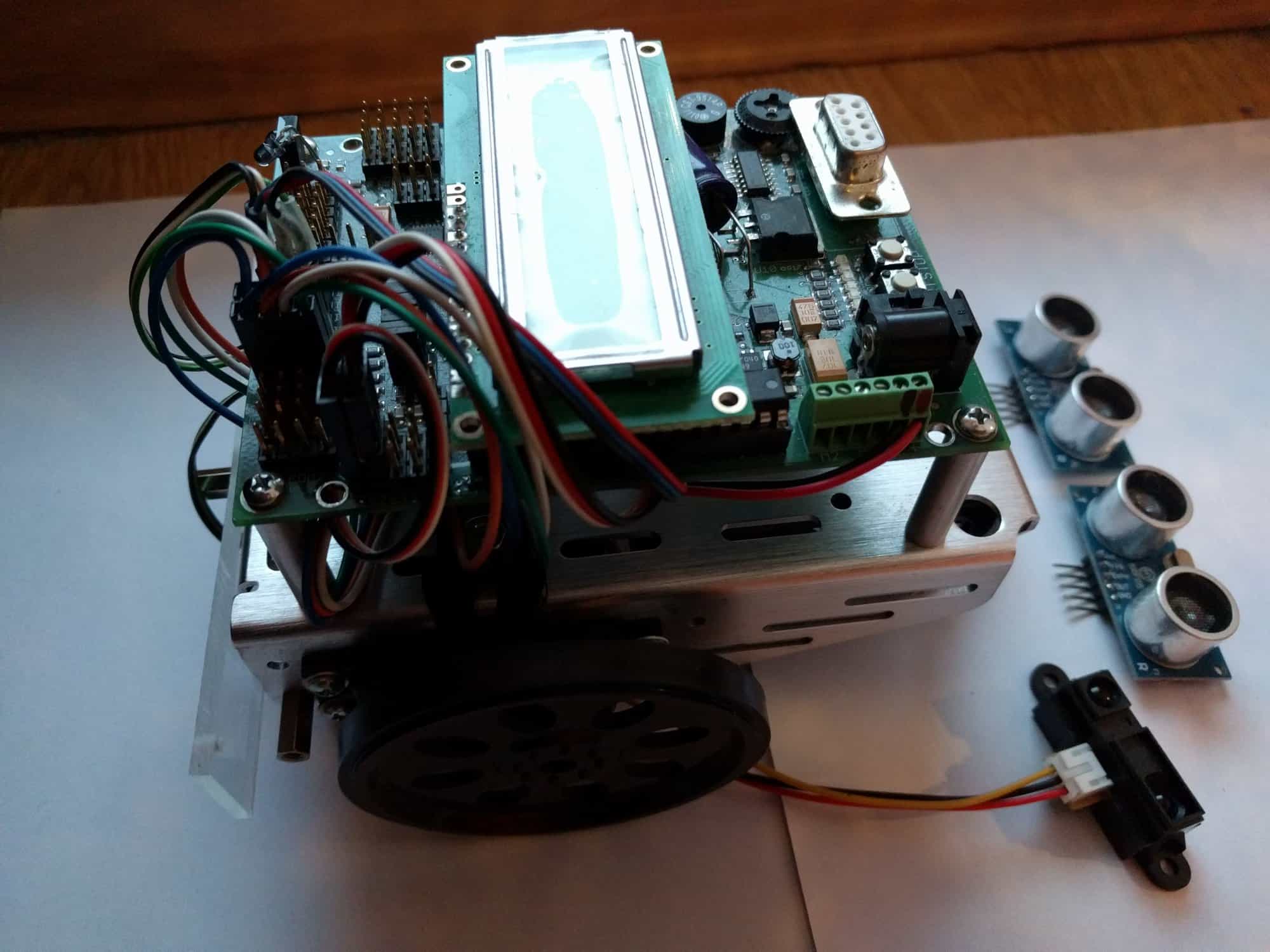

  8. Sprzedam robota programowanego w języku Java "IntelliBrain-Bot" wraz z zestawem 6 czujników w cenie 380 zł (wartość samych czujników ponad 100 zł a samego robota 365$) Czujniki: 1x Sharp GP2Y0A21 3x Sharp GP2Y0D805Z0F 2x Ultradźwiękowy czujnik odległości SRF Więcej informacji o robocie można znaleźć pod linkiem - http://www.ridgesoft.com/tutorials.htm
×
×
