Cześć Wraz z żoną jesteśmy na początku pierwszego kursu. Mamy problem już na samym początku poziomu I w punkcie "1.4.1 Jak zmierzyć opór?" Mamy miernik własny, nie ze strony (marki orangjo, zakupiony w Castoramie). W kursie jest napisane, że przy niepołączonych sondach miernik powinien pokazywać 1 jako "nieskończenie duży opór", a spadać do 0 jako "nieskończenie mały opór" kiedy zetknie się sondy. Natomiast w naszym mierniku, kiedy sondy są niezetknięte, na wyświetlaczu wyświetla się 0L (w zależności od skali z przecinkiem w różnych miejscach). Co to oznacza? Po paru próbach udało mi się przy każdej próbie uzyskiwać 0.00 (czy też okolice 0.1 na skali do 200 omów) przy zetknięciu sond, jednak początkowo miernik wyświetlał różne liczby, np 12.2M omów na skali do 200M (nie mogę załączyć zdjęcia z telefonu, wyskakuje mi "Wystąpił błąd podczas przetwarzania przesłanego pliku. -200"). Czy to był po prostu błąd początkującego? Miernik jest zupełnie nowy, rozpakowany dopiero do robienia kursu. Pozdrawiamy

Witam, wszystkich na forum, jestem tu nowy więc nie wiem czy dobrze stworzyłem post, ale nie mogłem tego tematu nigdzie znaleźć. Jestem w trakcie kursu elektroniki cz.1 Rozdział 3. Prawa Ohma i Kirchoffa. Zatrzymałem się na etapie dwóch pierwszych pomiarów rozdziału, bo nie zgadzają mi się wyświetlane wartości. W pierwszym pomiarze z użyciem rezystora 10 kilo-Ohma, wynik powinien być ok.0.9mA według książki, mi zawsze wychodzi ok. 0.6mA. W drugim pomiarze z użyciem rezystora 1 kilo-Ohma wynik powinien być bliski 9A Czyli 10 razy większy, bo rezystor jest 10 razy "mniejszy", a u mnie, nie dość że wynik jest niepoprawny to jest tylko 5 razy większy. Wychodziłoby na to, że złamałem prawa fizyki, oczywiście żartuję, ale nie wiem co jest nie tak. Załączam zdjęcie z drugiego pomiaru z użyciem rezystora 1 kilo-Ohma. PS: Sprawdzałem po kilka razy czy daję odpowiednie rezystory, czy każdy przewód napewno dobrze dotyka blaszki w płytce, mierzyłem napięcie baterii, próbowałem różnych sposobów ułożenia elementów na płytce, nawet bezpośrednio łączyłem przewody bez użycia płytki, wymieniłem bezpiecznik w multimetrze. Zrobiłem wszystko na co wpadłem

Witam, w ostatnim czasie niestety doprowadziłem do uszkodzenia miernika uniwersalnego, a dokładnie spalił się bezpiecznik. Chciałbym wymienić bezpiecznik na nowy , ale mam pewne wątpliwości. Parametry bezpiecznika to 200mA/250V i posiada białe "pokrycie". Jeśli się nie mylę oznacza to, ze jest ceramiczny. Bardziej dostępne są bezpieczniki szklane, dlatego proszę o odpowiedź, czy można korzystać z tych typów bezpieczników zamiennie czy jednak powinienem szukać ceramicznego? Miernik uniwersalny to UT33D+.

Hej wykonuje kurs FORBOT elektronika podstawy cześć 3 (prawa Ohma) wykonuje na plytce elektrycznej układ pokazany w pierwszym ćwiczeniu (bateria 9V, rezystor 10kOhm) chciałem zmierzyć natężenie (A) wgłd. podłączając wszystko jak w schemacie. I tutaj miernik pokazuje mi jakieś głupoty: Na zakresie 20mA pokazuje mi 1 (bez przecinków itp po prostu jeden) a wdłg kursu powinien pokazać 0,9mA na zakresie 2000mikro (jedno ustawienie wyżej) pokazuje mi 999/998 Wybaczcie może to glupie pytanie ale jestem totalnie zielony a chciałem sie nauczyć, pozdrawiam. Miernik mam dokładnie taki sam jak pokazany w kursach Dodam że zmierzyłem opor rezystora i zgadza sie wartość z tą opisaną kreskami (10kOhm) i bateria posiada 9,7V (dostarczona razem z zestawem do kursu) CZy muszę kupić nowy miernik czy może wykonuje jakiś błąd związany z pomiarem ?

Cześć, po długich wahaniach ponownie rozważam zakup oscyloskopu. Widziałem podobny post sprzed roku, ale postanowiłem założyć nowy temat. Sprzęt potrzebuję w zasadzie "na już", więc wolę się poradzić, by nie zrobić błędu. Budżet: 1000 - 3000 zł. Niekoniecznie chcę wydać aż 3k na bajery, których nigdy nie wykorzystam. Wymagania (do weryfikacji): - 4 kanały - pasmo 200 MHz - dekoder/analizator magistral szeregowych - wbudowany prosty generator - w miarę kompaktowy - dostępny bez długiego czekania. Chciałem przystawkę PC, bo cena fajna, miejsca nie zajmuje, a i tak używany będzie w zasadzie tylko na biurku z monitorem. Proszę o opinie, jakie są z nimi problemy, czy obsługa nie irytuje itp. Na razie zniechęca mnie brak dekoderów magistrali. Potrzebuję go głównie do projektów mikroprocesorowych i cyfrowego przetwarzania sygnałów. Na razie najszybszy testowany przeze mnie sygnał to zegar podawany na mikrofon PDM (ok. 3 MHz). Nie wiem, czy kiedykolwiek będę potrzebował szerszego pasma, ale korzystam z STM32H7 na zegarze 480 MHz. Przede wszystkim liczę na praktyczne recenzje, a nie suche parametry. Wygoda obsługi jest dla mnie ważna. Jestem mocno otwarty na wszelkie propozycje.

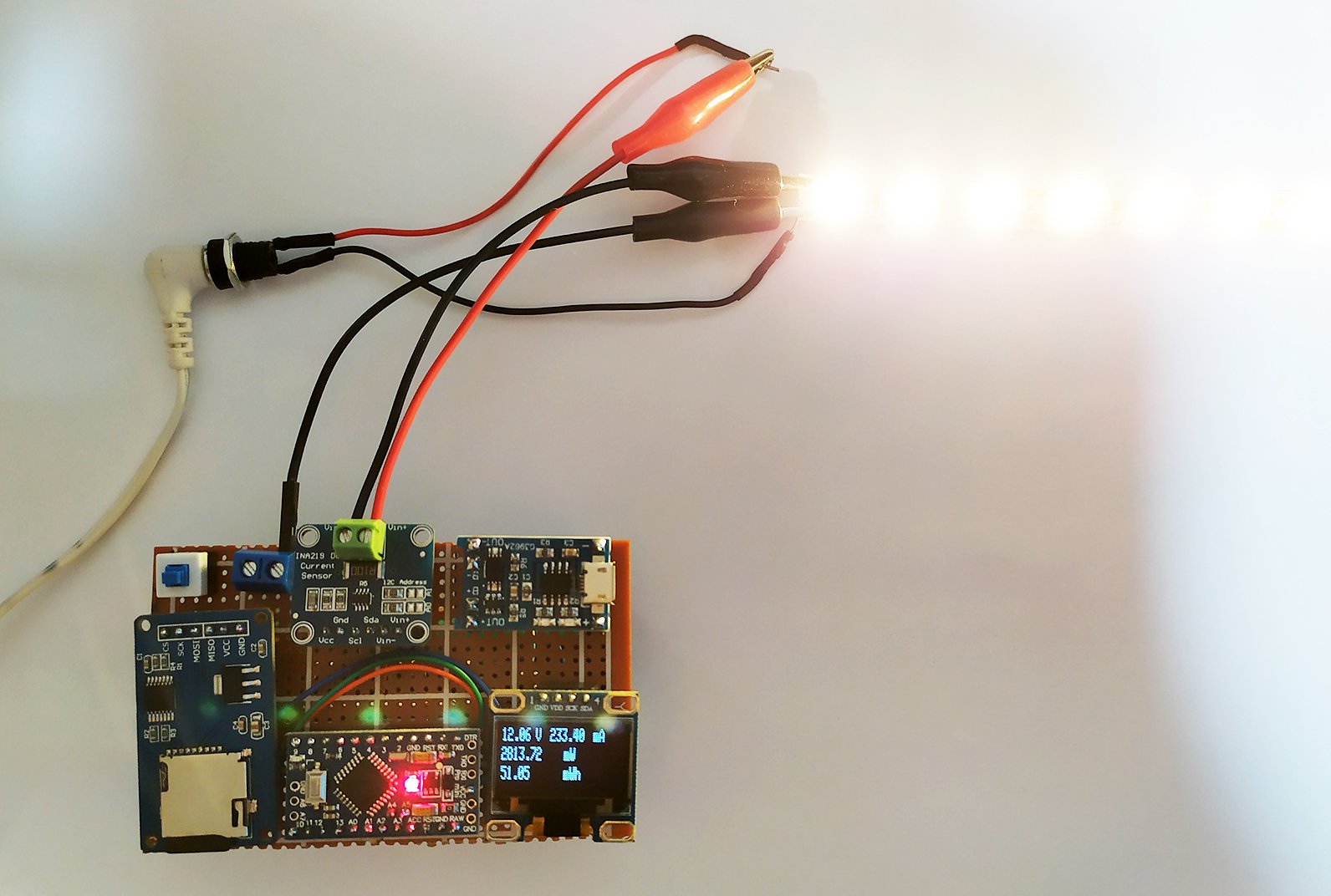

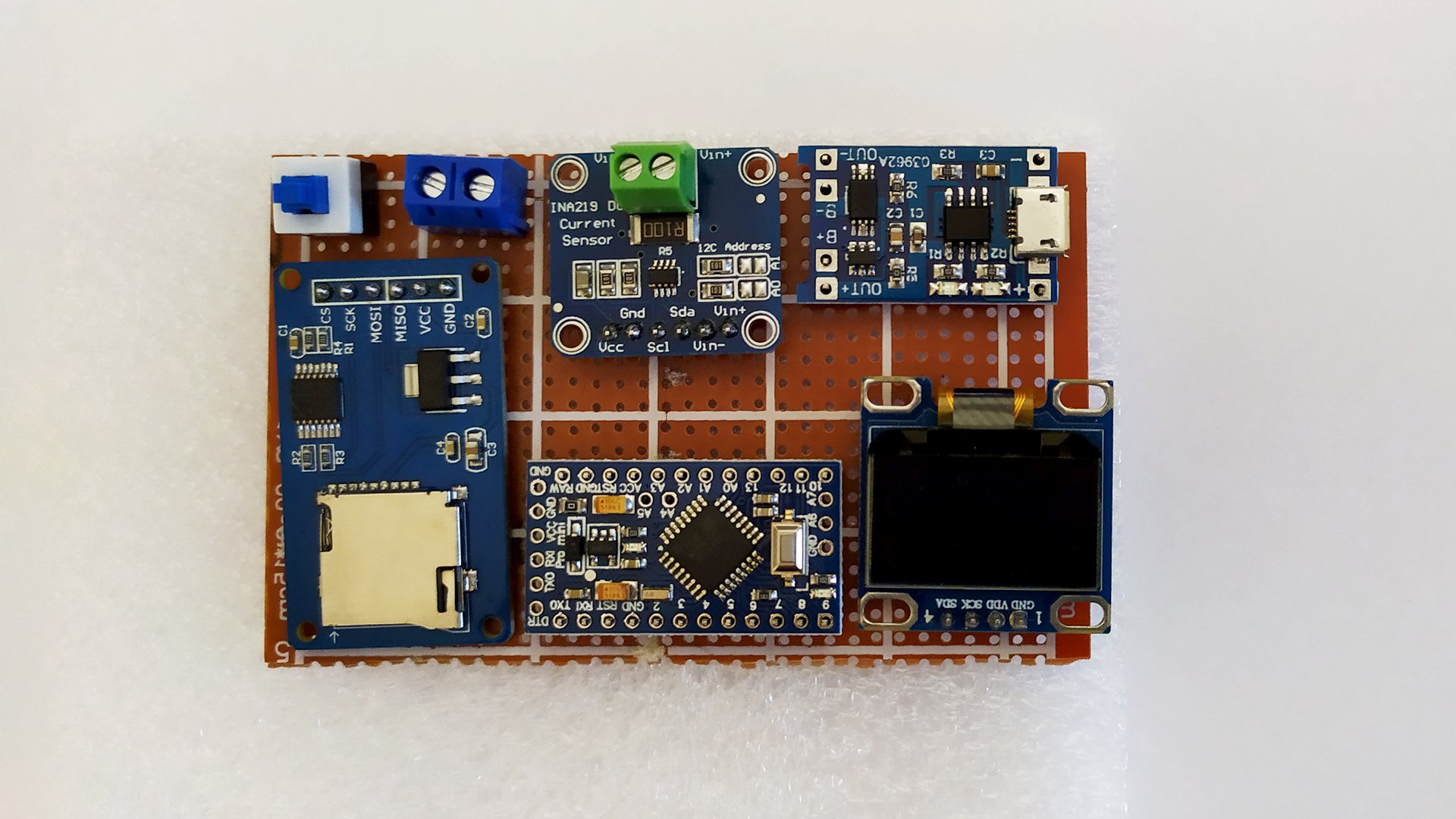

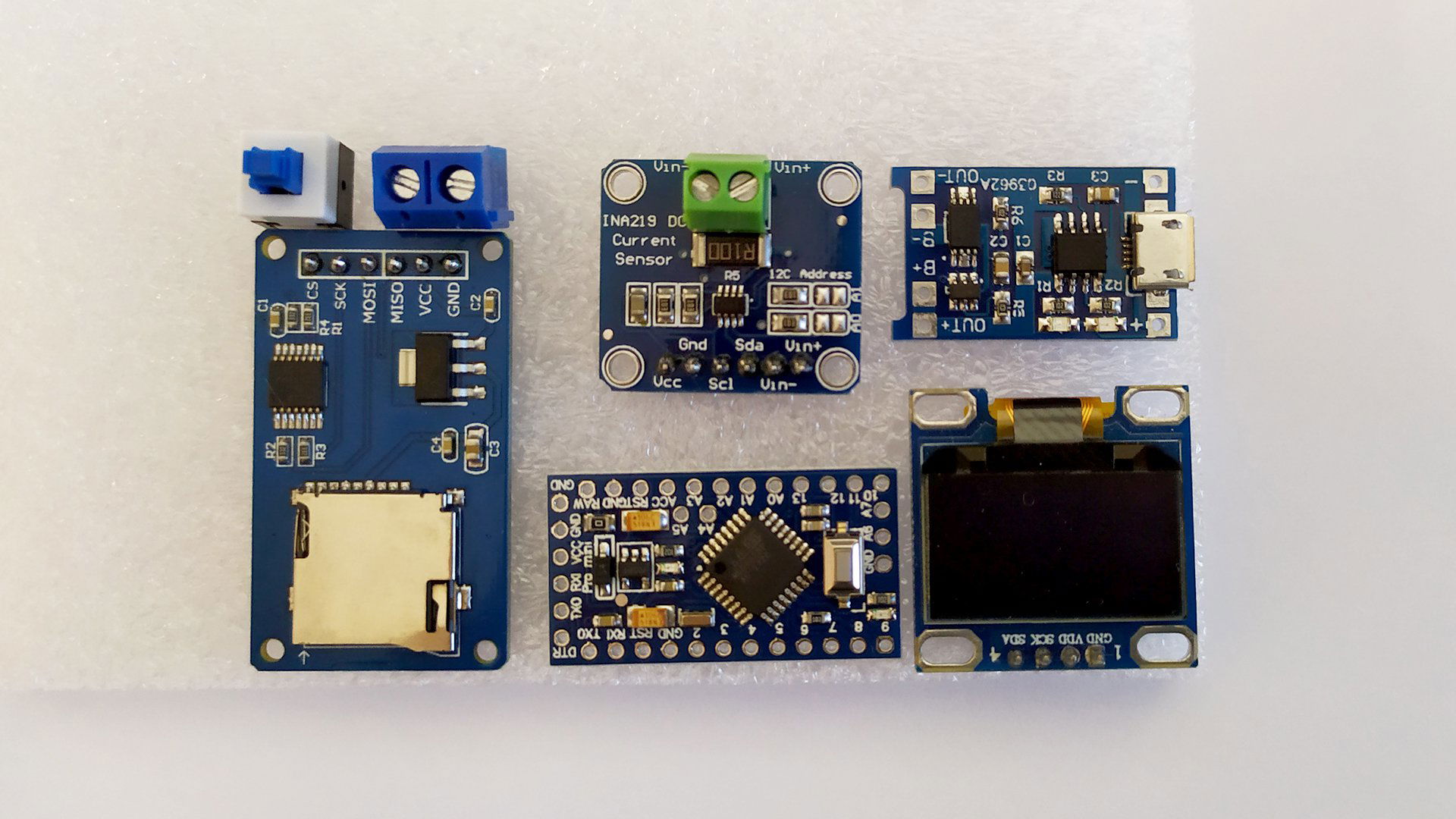

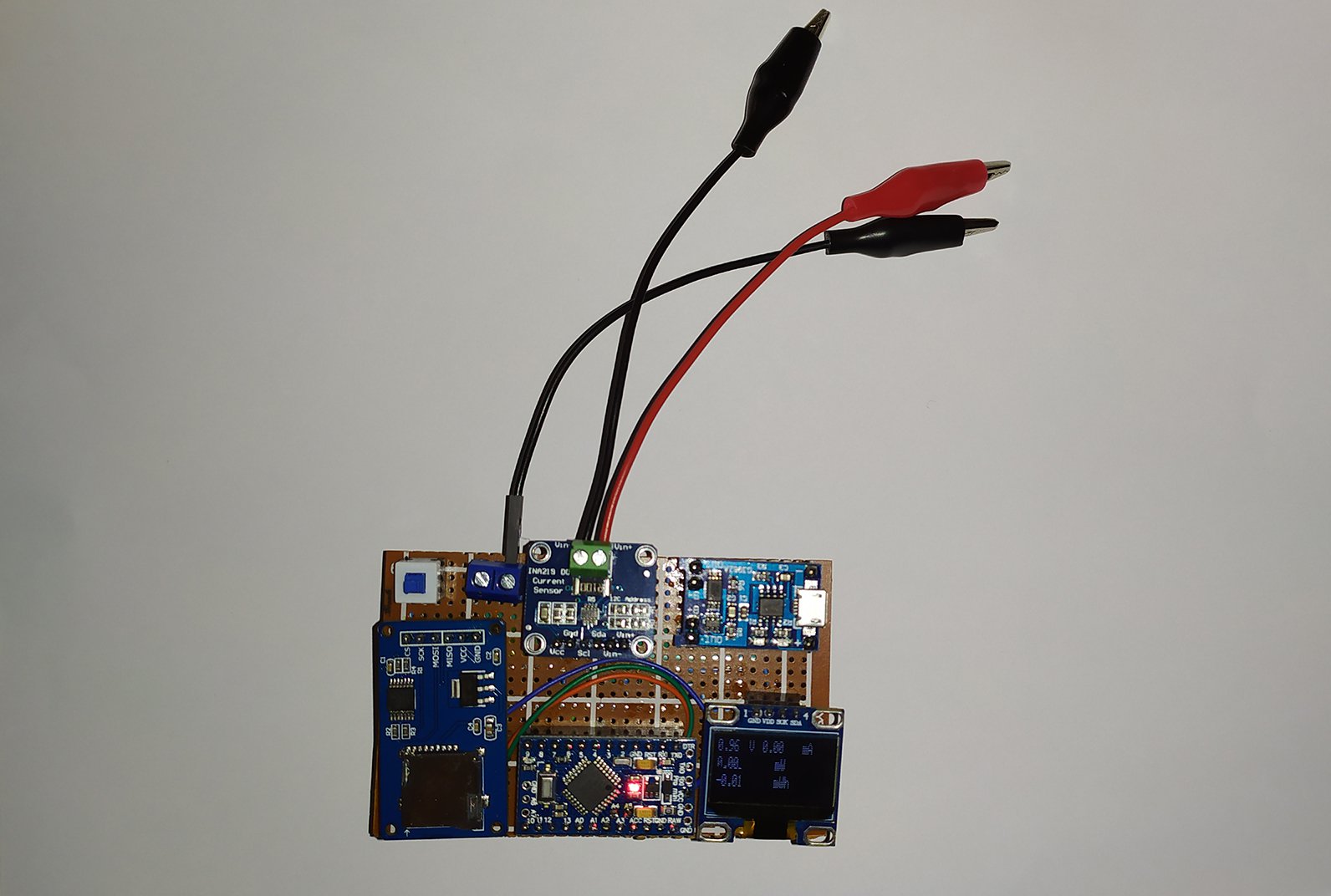

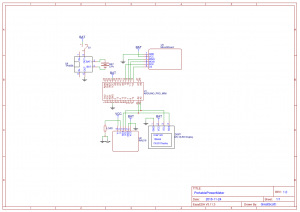

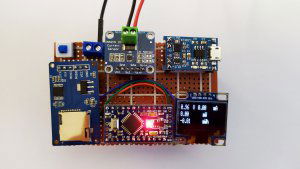

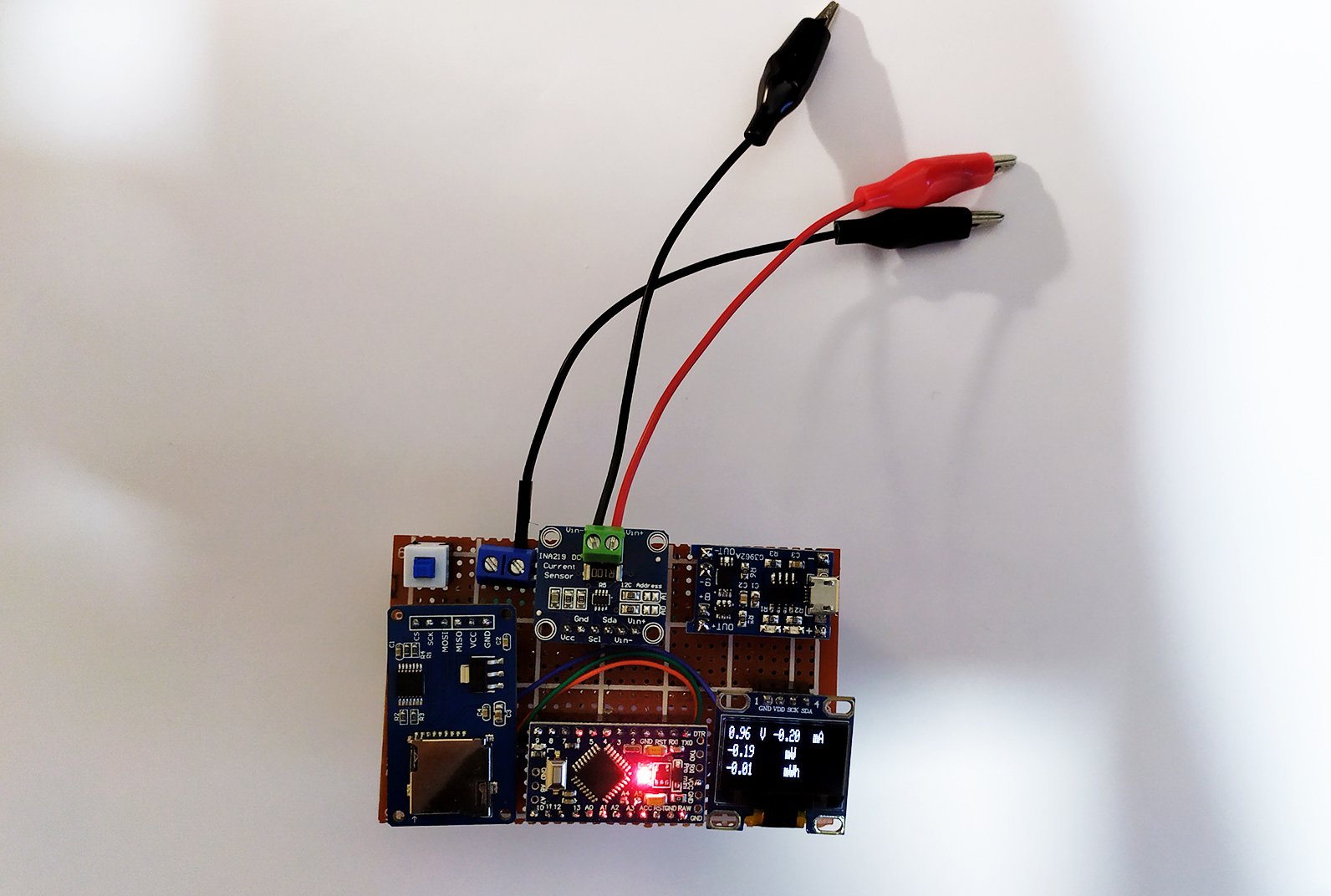

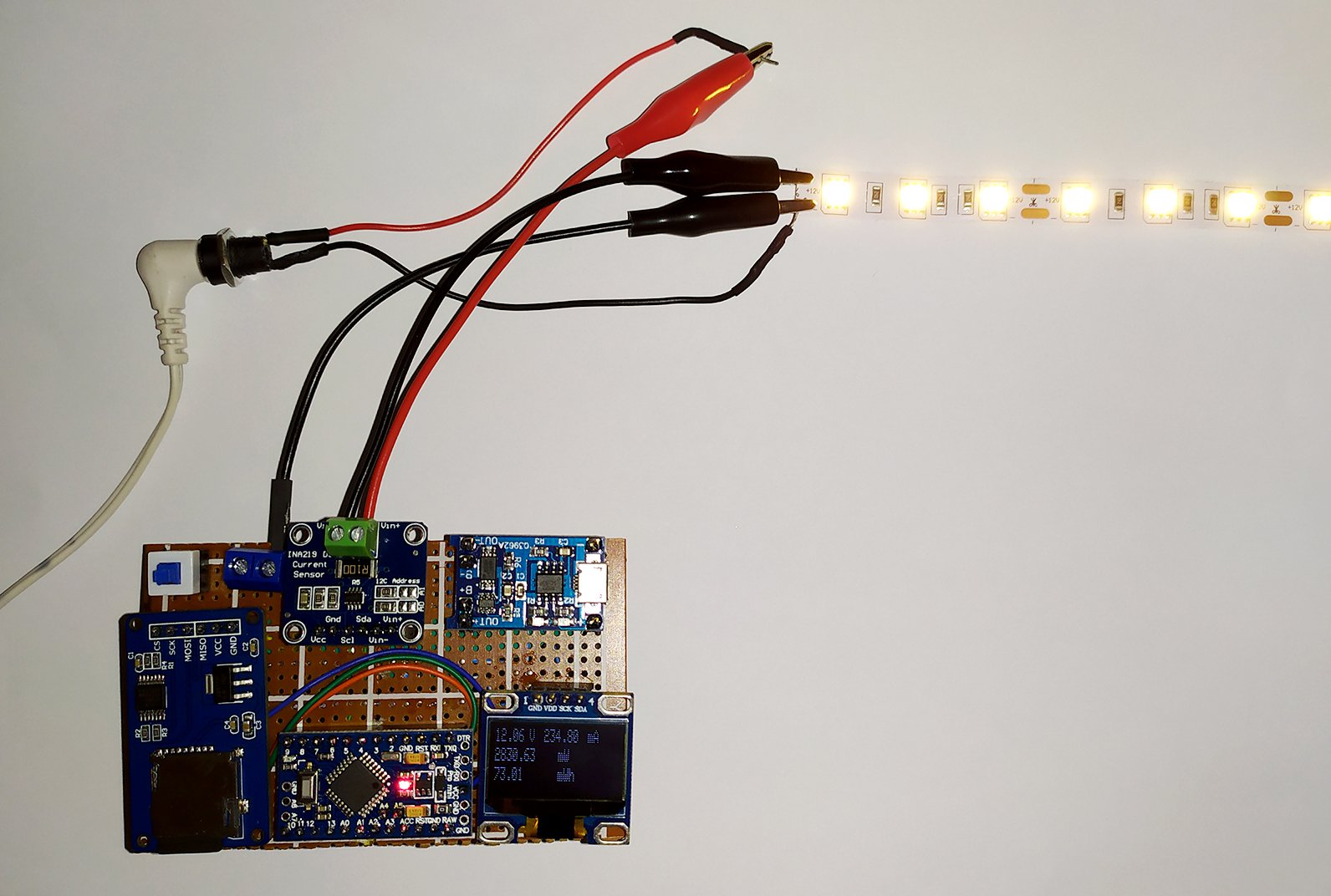

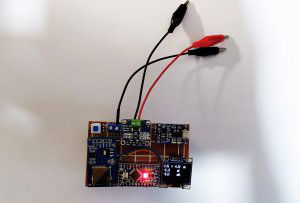

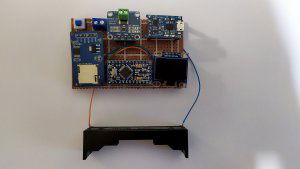

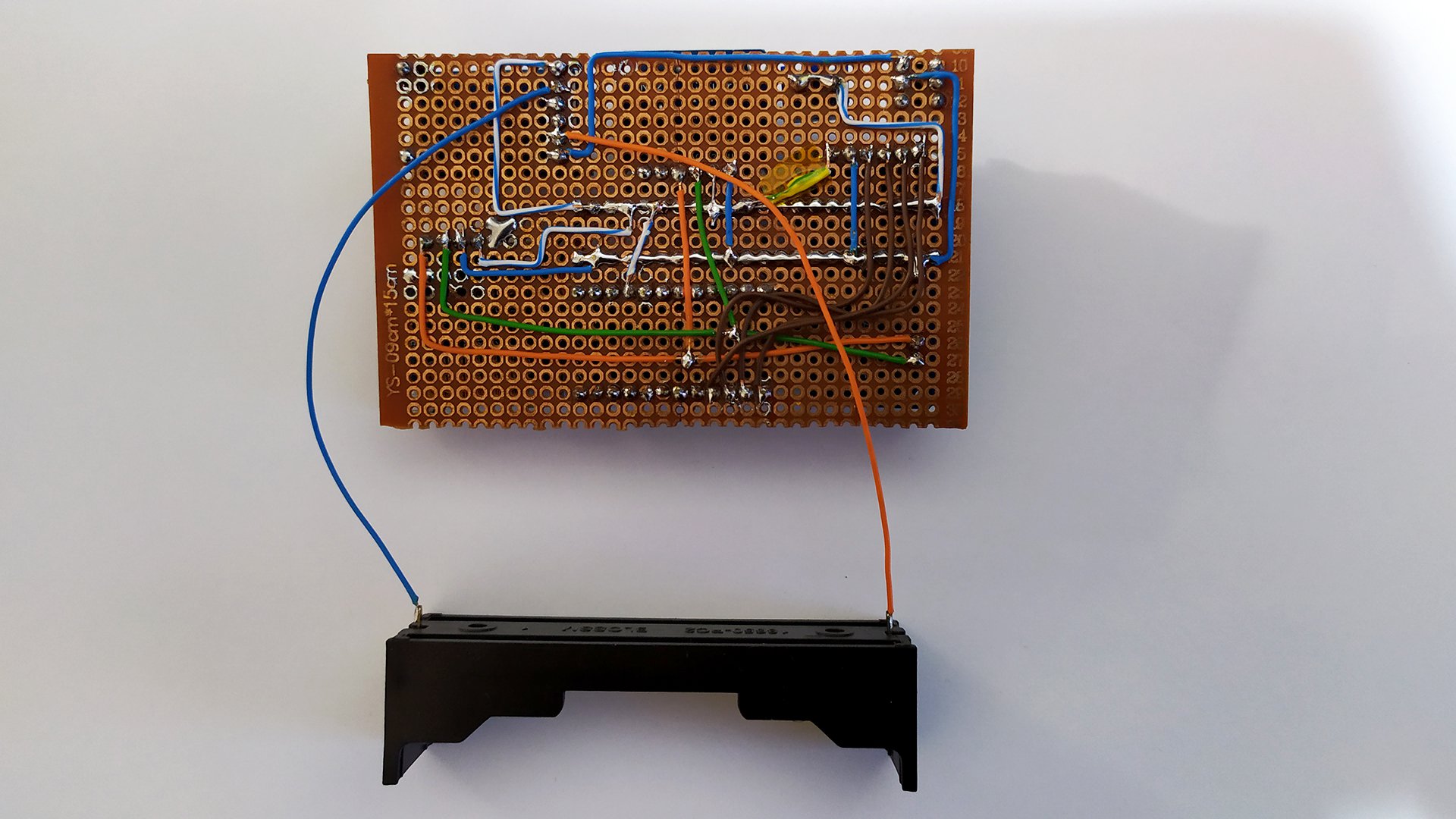

1. Wprowadzenie Od czasu do czasu każdej osobie związanej z elektroniką zawodowo lub hobbystycznie zdarza się mierzyć napięcie, czy też natężenie prądu elektrycznego. Przynajmniej z moich obserwacji tak wynika. Zazwyczaj pomiary takie dokonywane są przy użyciu wszelakiej maści multimetrów, czy oscyloskopów. Czasami może zaistnieć potrzeba zapisania wyniku pomiaru i w warunkach amatorskich przeważnie dokonywane jest to ręcznie. Zastanawiałem się, czy istnieje możliwość zautomatyzowania pomiarów i zapisu wyników, zwłaszcza że czasami mierzone wartości zmieniają się w czasie. Dodatkowo urządzenie to powinno być stosunkowo niedrogie i proste do wykonania. Po przejrzeniu zasobów Internetu i kilku naprawdę ciekawych rozwiązań postanowieniem zbudować urządzenie tego typu. Więc bez dalszej zwłoki chciałbym zaprezentować poręczny, przenośny rejestrator mocy, który zapisuje mierzone wartości na karcie SD. Autorem projektu jest GreatScott!, a oryginalna instrukcja jest dostępna tutaj. 2. Schemat Schemat połączeń jest dość prosty i bazuje na gotowych modułach. Sercem całego systemu jest pytka oparta o chip INA219B, który jest przeznaczony do mierzenia napięcia oraz prądu stałego DC przez magistralę I2C, a jego dokładność to do 1%. Układ obsługuje prąd do 26 VDC, a zasilany jest napięciem zasilania 3,3 V. Maksymalna różnica wejściowa wzmacniacza wynosi +/- 320 mV, co oznacza, że może mierzyć natężenie prądu do +/- 3,2 A. Przy 12-bitowym ADC rozdzielczość wynosi 0,8 A. 2.1. Schemat połączeń. 3. Części i narzędzia Aby wykonać projekt będą nam potrzebne następujące elementy: Arduino Pro Mini 328 - 5V/16MHz - 1 sztuka. Moduł INA219 - 1 sztuka. Ładowarka Li-Pol TP4056 pojedyncza cela 1S 3,7V microUSB z zabezpieczeniami - 1 sztuka. Akumulator Li-Pol lub akumulator Li-Ion - 1 sztuka, ja użyłem jednego ogniwa Li-Ion 18650 o pojemności około 2000 mAh. Wyświetlacz OLED niebieski graficzny 0,96'' 128x64px I2C - 1 sztuka. Moduł czytnika kart microSD - 1 sztuka. Płytka prototypowa - 1 sztuka. Złącze ARK raster 3,5mm 2 pin (+) - 1 sztuka. Mikroprzełącznik bistabilny ON-ON 7x7mm - 1 sztuka Lutownica, cyna, przewody i inne niezbędne narzędzia. Tu według własnego uznania i umiejętności. 4. Oprogramowanie Do Arduino należy załadować poniższy kod. #include <Wire.h> #include <Adafruit_INA219.h> #include <Adafruit_SSD1306.h> #include <SPI.h> #include "SdFat.h" SdFat SD; #define OLED_RESET 4 Adafruit_SSD1306 display(OLED_RESET); Adafruit_INA219 ina219; unsigned long previousMillis = 0; unsigned long interval = 100; const int chipSelect = 10; float shuntvoltage = 0; float busvoltage = 0; float current_mA = 0; float loadvoltage = 0; float energy = 0; File TimeFile; File VoltFile; File CurFile; void setup() { SD.begin(chipSelect); display.begin(SSD1306_SWITCHCAPVCC, 0x3C); ina219.begin(); } void loop() { unsigned long currentMillis = millis(); if (currentMillis - previousMillis >= interval) { previousMillis = currentMillis; ina219values(); TimeFile = SD.open("TIME.txt", FILE_WRITE); if (TimeFile) { TimeFile.println(currentMillis); TimeFile.close(); } VoltFile = SD.open("VOLT.txt", FILE_WRITE); if (VoltFile) { VoltFile.println(loadvoltage); VoltFile.close(); } CurFile = SD.open("CUR.txt", FILE_WRITE); if (CurFile) { CurFile.println(current_mA); CurFile.close(); } displaydata(); } } void displaydata() { display.clearDisplay(); display.setTextColor(WHITE); display.setTextSize(1); display.setCursor(0, 0); display.println(loadvoltage); display.setCursor(35, 0); display.println("V"); display.setCursor(50, 0); display.println(current_mA); display.setCursor(95, 0); display.println("mA"); display.setCursor(0, 10); display.println(loadvoltage * current_mA); display.setCursor(65, 10); display.println("mW"); display.setCursor(0, 20); display.println(energy); display.setCursor(65, 20); display.println("mWh"); display.display(); } void ina219values() { shuntvoltage = ina219.getShuntVoltage_mV(); busvoltage = ina219.getBusVoltage_V(); current_mA = ina219.getCurrent_mA(); loadvoltage = busvoltage + (shuntvoltage / 1000); energy = energy + loadvoltage * current_mA / 3600; } Kod oprócz podstawowych bibliotek wymaga dodatkowo: https://github.com/adafruit/Adafruit-GFX-Library https://github.com/adafruit/Adafruit_INA219 https://github.com/adafruit/Adafruit_SSD1306 https://github.com/greiman/SdFat Przed użyciem kart SD należy ją sformatować, najlepiej przy użyciu programu SD Memory Card Formatter. Ponieważ czasami karta sformatowania ręcznie spod systemu Windows może nie współpracować z czytnikiem. 5. Efekt końcowy Poniższe zdjęcia prezentują proces budowy i gotowy układ w działaniu. Podczas pracy na karcie SD generowane są 3 pliki tekstowe zwierająca pomiary. CUR.txt - dla natężenia, VOLT.txt - dla napięcia i TIME.txt - dla czasu w milisekundach. Wszystkie nowe wartości dopisywane są do już istniejących plików, nawet po resecie urządzenia. Dzięki czemu nie ma obawy o utratę danych. Dodatkowo wszystkie wyniki z chwili obecnej pomiaru są wyświetlane na ekranie OLED.
