Witam 🙂 Jest to mój pierwszy post a zarazem temat na forum, w razie jakiś błędów - poprawcie . Może najpierw coś o sobie , nazywam się Patryk , uczęszczam do Technikum Elektronicznego w Rzeszowie ( 2 klasa). Robotyką zainteresowałem się około 2 tygodnie temu i od razu postanowiłem wydać kieszonkowe na pierwszego robota, którym był tradycyjnie

,, światłolub ". Po kilku dniach powstał kolejny robot omijający przeszkody. Przyszła konstrukcja to zapewne LF 🙂 lecz tak na prawdę chciałbym zbudować minisumo.

Poniżej opisze moje konstrukcje , chciałbym kolejne też opisywać w jednym temacie ale nie wiem do końca czy tak można.

Pierwszy do odstrzału idzie Waldek 😃 Mój się jednak wabi ,, Taczka " ponieważ przypomina mi taczkę 😃

Okey , let's go

1. Światłolub

Wszystko zaczęło się od tego , że nauczyciel na praktykach zadał nam zbudowanie jakiegoś układu elektronicznego. Chciałem być troszkę odmienny i nie budować migającej diody , więc padło na Waldka 😃

Wykorzystałem:

-układ L293D

-fototranzystory

- rezystory 100k

-płytka uniwersalna PDU-24

-koszyczek na baterie

Napęd to 2 silniczki od DvD 3V , jako koła wykorzystałem zakrętki od butelek, ponieważ nic innego nie przyszło mi do głowy i oś silnika jest zbyt krótka by zamontować coś wydajniejszego.

Z góry przepraszam za jakość zdjęć ( robione telefonem). Filmu na razie nie będzie ponieważ i tak byście zobaczyli piksel jeżdżący po podłodze.

Estetyka tragiczna ale dla mnie ważne było to , że zadziałało 😃

2. Robot omijający przeszkody

Na Waldku nie można było zakończyć , postanowiłem zbudować robota omijającego przeszkody, troszkę kasy zostało trzeba było wykorzystać 😃 Niestety robot je był jeszcze w pełni przetestowany ponieważ silniczki z dvd są bardzo słabe i nie dają rady obrócić robota. Na razie wygląda to tak , że rozpędza się ( jedzie bardzo szybko) uderza w ścianę i klops , silniki stają. Na mikołaja sprezentuje im jakieś micro serwo lub standard.

Wykorzystałem:

-mikro-przełączniki krańcowe z dźwignią

-5 diod LED

- wyłącznik

- 2 przekaźniki

- 2 kondensatory 10uF

- 2 kondensatory 1000uF

- 2 rezystory 560

- rezystor 300

- stabilizator napięcia

- baterie 9V

- listwa goldpin

- 4 silniczki z DvD 3V

- różnego rodzaju przewody

- laminat

Napęd spisuje się tragicznie jak wcześniej pisałem. Miałem nadzieje , że stosując cztery sztuki będzie jeździł lepiej , ale tak się nie stało. Koła oczywiście zakrętki od butelek 😃

Obudowa jest wykonana z jakiejś sklejki od mebli.

Płytkę samodzielnie wytrawiłem , wyszło jak wyszło , grunt , że działa 🙂

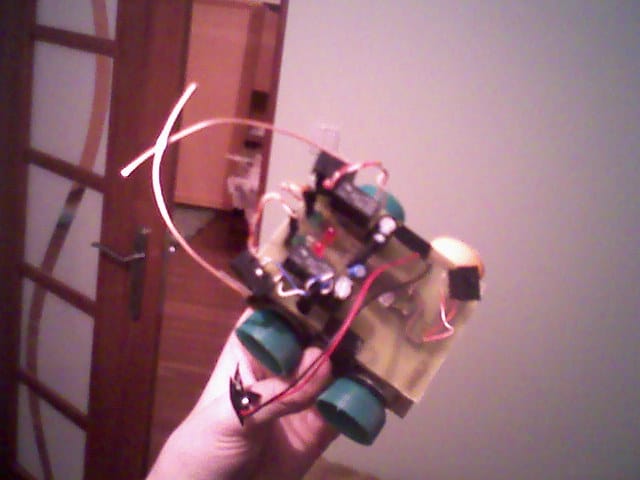

Parę zdjęć

Zamieszczam jeszcze krótki filmik prezentujący działanie układu.

Tak więc na razie koniec 🙂 Kolejny robot ( LF na uC) powstanie gdy znajdę fundusze na jego budowę. No i kiedyś humanoida na pewno zbuduję 😃

Co proponujecie w nich zmienić ? Komentarze mile widziane.

Pozdrawiam 😃
