dr_mateusz

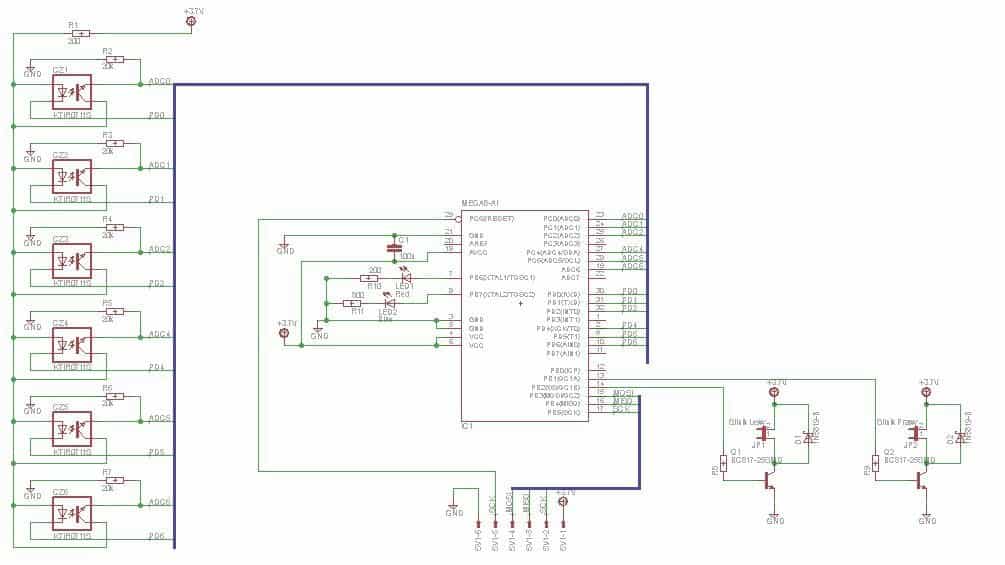

Sprawdzenie schematu mini LF

Pomocna odpowiedź

Zależy mi na wadze więc tak samo na zastosowaniu jak najmniej elementów w układzie.

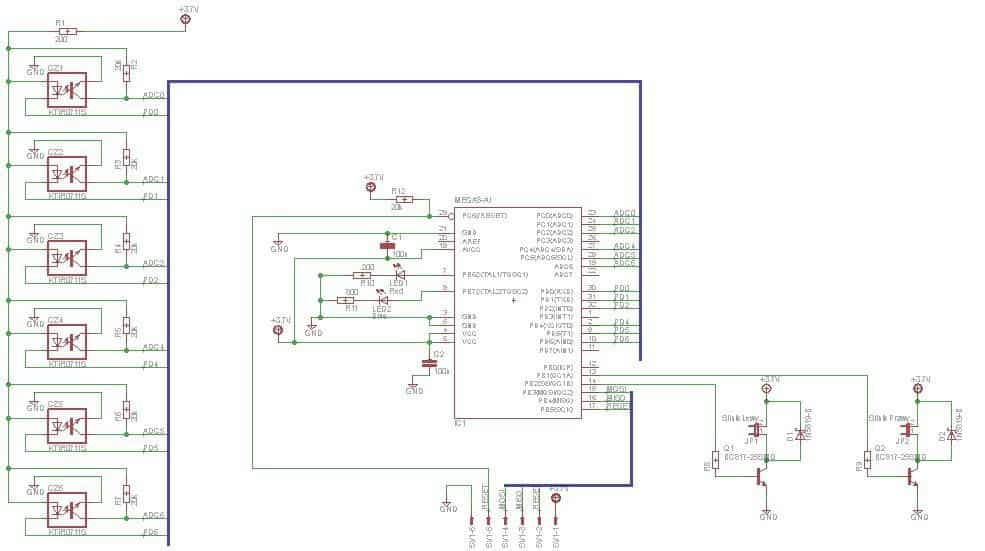

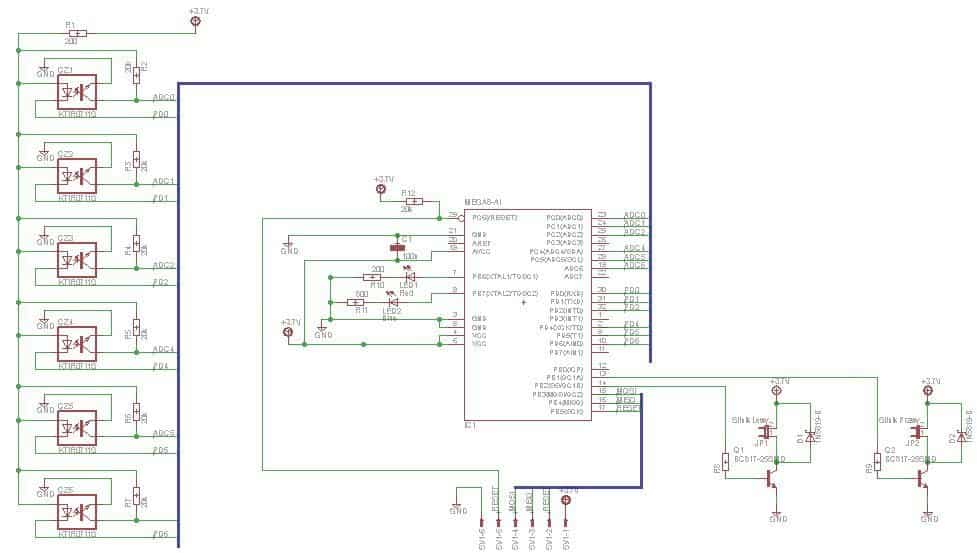

Schemat zmieniłem

Teraz mam pytanie gdzie mają być kondensatory filtrujące.

Zasilanie będzie z baterii od telefonu więc kolejne pytanie jak odfiltrować zasilanie?

Pozdrawiam

Udostępnij ten post


Link to post
Share on other sites

Kondensatory filtrujące powinny być tuż przy pinach zasilających - VCC. Np. kondensator ceramiczny 100nF. Z jednej strony do VCC z drugiej GND, tak samo AVCC.

Nie sądzę żeby kilka kondensatorów zwiększyło znacznie wagę, a bez nich jestem pewien, że układ będzie ci szwankował.

Udostępnij ten post


Link to post
Share on other sites

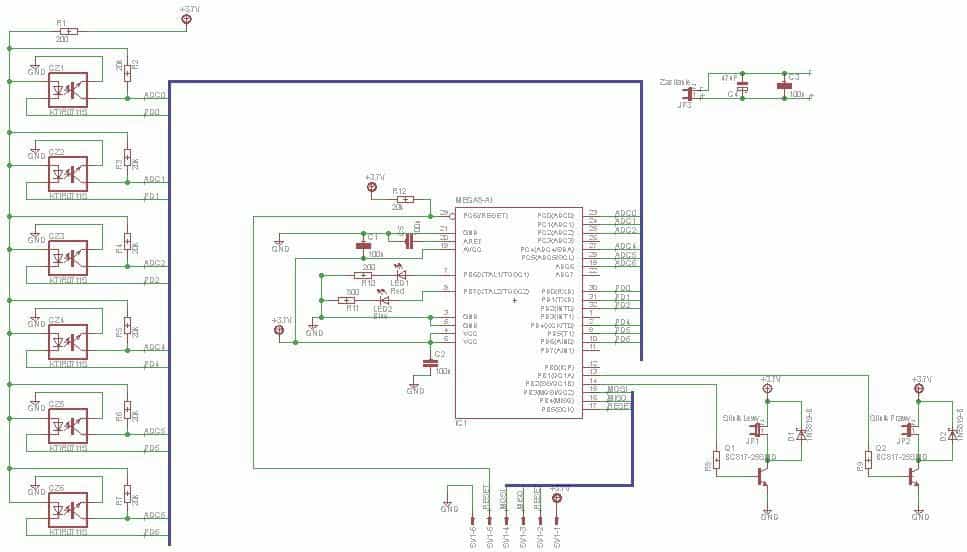

Od AVCC jest kondensator od vcc dodałem:

Teraz pytanie jak odfiltrować zasilanie z baterii z telefonu?

Pozdrawiam

Udostępnij ten post


Link to post
Share on other sites
Teraz pytanie jak odfiltrować zasilanie z baterii z telefonu?

Właśnie kondensatorem 😉 .

Daj przy baterii jakiś większy np. 47uF i ceramiczny 100nF.

Jeszcze do AREF kondensator 100nF i do masy.

Oraz katode diody w CNY70 do GND a nie do uC.

Udostępnij ten post


Link to post
Share on other sites

Tj. KTIR0711S a nie CNY70. W schematach do LF którego podałem zdjęcie jest podpięte do uC mam pytanie czego to mogło służyć?

Udostępnij ten post


Link to post
Share on other sites
KTIR0711S a nie CNY70

Zasada działania taka sama 😉

czego to mogło służyć?

Nie wiem, możesz tak podpiąć, ale pamiętaj, że prąd wchodzący do Atmegi może mieć maksymalnie ok. 30mA.

Udostępnij ten post


Link to post
Share on other sites

Ja bym tam dołożył jeszcze stabilizator przy zasilaniu. No i zupełnie nie rozumiem po co diodę z ktirów podłączać do uC?

Udostępnij ten post


Link to post
Share on other sites
No i zupełnie nie rozumiem po co diodę z ktirów podłączać do uC?

Po zastanowieniu się dochodzę do wniosku, że jedynym w miarę sensownym wytłumaczeniem było by multipleksowanie czujników. Jednak wtedy by musiały być inaczej ułożone wyjścia kolektorów w czujnikach - podpięte dwa do np. jednego kanału ADC i wtedy w zależności która dioda przewodzi to ten czujnik jest aktywny.

Udostępnij ten post


Link to post
Share on other sites

Myślę w późniejszych planach nad zrealizowaniem programowo włączania diody sekwencyjne, przy pomiarach z czujnika, po to wyprowadzenia które w pierwszej postaci nie będą używane.

Przy dołożeniu stabilizatora będzie za małe napięcie na wyjściu.

Udostępnij ten post


Link to post
Share on other sites

Do sterowania silników lepiej byłoby użyć jakiegoś mostka.

Chociaż taki układ też będzie działał tyle że w jedną stronę. 🙂

Udostępnij ten post


Link to post
Share on other sites

Stosując mostek scalony np. L293d będziesz miał jeszcze o jeden element mniej ale za to dużo większe możliwości.
